污水管道工程閉水試驗方案

1、施工組織設計（方案）報審表工程名稱：宣城市環城大道I標段致：安徽天翰工程咨詢有限責任公司我方已根據合同的有關規定完成了污水管道工程閉水試驗 施工組織設計的編制，并經我單位上級技術負責人審查批準，請予以審查。附：污水管道工程閉水試驗施工方案承包單位（章）項目經理日 期.專業監理工程師審查意見：專業監理工程師日 期.總監理工程師審核意見：項目監理機構總監理工程師日 期施工組織設計（方案）審批表工程名稱宣城巾環城大道一標段建設單位宣城市市政建設管理局編制單位安徽康達建設有限公司企業負責人朱如南施工負責人朱如平項目經理趙漢春項目技術負責人朱圣福審 批 意 見編制人編制意見：污水管道工程閉水試驗的施工組

2、織設計已編制完畢，請公司 相關部門審核、審批。編制人：年 月日安全質量部審核意見：審核人：年 月日公司總工室審批意見：審批人：年 月日污水管道工程閉水試驗方案一、工程概況1、工程名稱：宣城市環城大道I標段污水排水工程2、工程地點： K2+540K3+1803、閉水工程量介紹：本項目閉水試驗主要為污水工程閉水試驗，工程量主要有：鋼筋混凝土排水管承插式DN800 約646m , HDP或壁波紋管DN300約160m4、編制依據：給排水管道工程施工及驗收規范（GB50268-2008）。二、主要材料1 、大功率潛水泵、膠管（要用于閉水試驗時抽水用）；2 、標尺（主要用于觀察灌水時水位變化情況）；3

3、、刻度尺；4 、水位測針（由針體和針頭兩部分構成 ）；5 、百分表；6 、電流表。三.閉水試驗應具備條件1 、污水工程閉水試驗應在下列條件下進行：1）管道及檢查井外觀質量已驗收合格；2）管道未回填且溝槽內無積水；3）全部預留孔應封堵，不得滲水；4）管道兩端堵板承載力經核算大于水壓力的合力；除預留進出水管外，應封堵堅固，不得滲水。2 、污水工程試驗前，應做好下列準備工作：1 ）將檢查井內清理干凈，修補井內外的缺陷；2 ）檢查充水及排水閘門，不滲漏；3 ）設置水位觀測標尺；4 ）標定水位測針；5 ）準備現場測定蒸發量的設備；6 ）灌水的水源應采用清水并做好灌水和放水系統的設施。7 、污水工程閉水試

4、驗前，應做好下列檢查工作：1 ）外觀質量檢查合格；2）構筑物內清理完畢,無雜物積水現象；3）管道兩端堵板承載力經核算大于水壓力的合力；除預留進出水管外，應封堵堅固，不得滲水；4）閉水試驗所需材料設備進場，人員到位；四.閉水試驗程序施工準備-清理檢查井內壁-封堵井口 -灌水浸泡-檢 查沿線管道外壁及檢查井滲水情況-驗收-緩慢放水 五、閉水試驗方法根據設計要求每個檢查井都必須在其砂漿達到100%&計強度后，用以考核檢驗污水處理構筑物的滲水量是否達到標準要求，以免污水滲漏，再 次污染環境。這期間應注意閉水試驗必須用清水（切忌用污水），逐池緩慢地放水試驗，發現滲漏點要做好標記。當試驗段上游設計

5、水頭不超過管頂 內壁時，試驗水頭應以試驗段上游管頂內壁加2m計；當試驗段上游設計水頭超過管頂內壁時，試驗水頭應以試驗段上游設計水頭加2m計；當計算出的試驗段水頭小于 10m,但已超過上游檢查井井口時，試驗水頭應以上游檢 查井井口高度為準。首先將被試驗的管段起點及終點檢查井的管子兩端用 鋼制堵板堵好，在上游井的管溝邊設置一試驗水箱，將進水管接至堵板的 下側，下游井內管子的堵板下側應設泄水管，并挖好排水溝。管道應嚴密，并從水箱向管內充水，管道充滿水后，浸泡12晝夜再進行試驗。量好水位，觀察管口接頭處是否嚴密不漏，觀察 30分鐘，測量滲水量應滿足規范 要求。閉水試驗完成后及時將水排出。1 、準備工作

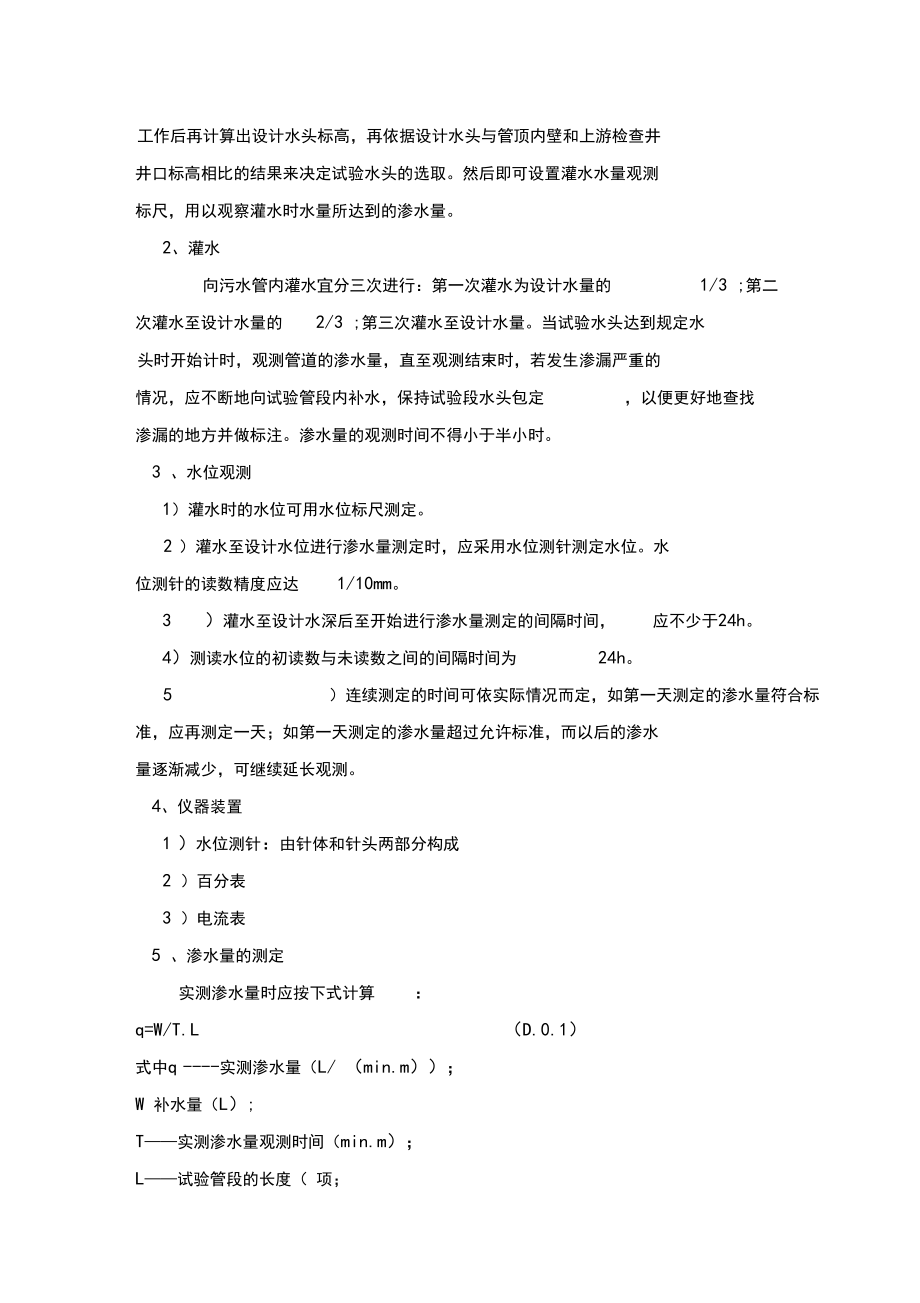

6、灌水之前首先將檢查井內清理干凈，以免充水后井內浮渣漂浮水面， 影響測試精度。對于預留孔洞，預埋管口及進出口等都要加以臨時封堵， 同時還必須嚴格檢查充水及排水閘口，不得有滲漏現象發生，在完成上述工作后再計算出設計水頭標高，再依據設計水頭與管頂內壁和上游檢查井 井口標高相比的結果來決定試驗水頭的選取。然后即可設置灌水水量觀測 標尺，用以觀察灌水時水量所達到的滲水量。2、灌水向污水管內灌水宜分三次進行：第一次灌水為設計水量的1/3 ;第二次灌水至設計水量的2/3 ;第三次灌水至設計水量。當試驗水頭達到規定水頭時開始計時，觀測管道的滲水量，直至觀測結束時，若發生滲漏嚴重的 情況，應不斷地向試驗管段內補

7、水，保持試驗段水頭包定，以便更好地查找滲漏的地方并做標注。滲水量的觀測時間不得小于半小時。3 、水位觀測1）灌水時的水位可用水位標尺測定。2 ）灌水至設計水位進行滲水量測定時，應采用水位測針測定水位。水 位測針的讀數精度應達1/10mm。3 ）灌水至設計水深后至開始進行滲水量測定的間隔時間，應不少于24h。4）測讀水位的初讀數與未讀數之間的間隔時間為24h。5 ）連續測定的時間可依實際情況而定，如第一天測定的滲水量符合標 準，應再測定一天；如第一天測定的滲水量超過允許標準，而以后的滲水 量逐漸減少，可繼續延長觀測。4、儀器裝置1 ）水位測針：由針體和針頭兩部分構成2 ）百分表3 ）電流表5 、

8、滲水量的測定實測滲水量時應按下式計算：q=W/T.L（D.0.1）式中q實測滲水量（L/ （min.m）；W 補水量（L）;T實測滲水量觀測時間（min.m）；L試驗管段的長度（ 項；在滿水試驗中并應進行外觀檢查，不得有漏水現象。試水合格后即可緩慢放水，閉水試驗應填寫試驗記錄，格式應符合給閉水試驗合格后，應及時進行下一道的工序及回填新處理再做閉水試驗檢測 ，直至合格。水排水管道工程施工及驗收規范（GB50268- 2008）附表9.3.5 表的規定。管材名稱管道內徑允 許 滲 水 量(m3/(24h.Km)鋼筋碎排水管道80035.35HDPE®壁波紋管30021.62構筑物不得有漏

9、水現象，滲水量按以下標準檢測是否合格,不合格應緩慢放水并重六、閉水試驗標準排水管道閉水試驗允許滲水量應符合下表的規定（無壓力管道嚴密性試驗允許滲水量）400允許滲水量300 允許滲水量(m3/(24h.km) ) 21.623(m/(24h.km) ) 25七、驗收管道工程大都是地下工程，施工中需要進行隱蔽工程的中間驗收，施 工完畢要進行竣工驗收。閉水試驗是對管道進行水密性試驗的檢查驗收。試驗表格為：排水管（渠）道閉水試驗報告八、安全1、做好安全技術交底，嚴格執行安全技術操作規程，嚴禁違章指揮違 章操作；2、施工范圍內的過路口，以及溝、槽等危險部位，必須設置護欄，加 蓋等防護措施，并設置警示標

10、志，夜晚要掛紅燈；3、各機電設備應由專人看管，電氣必須一機一閘，嚴格接地、接零和 安漏電保護器，水泵和部件檢修時必須切斷電源，嚴禁帶電作業；九、施工注意事項1、閉水試驗是對各污水施工質量總檢驗的重要環節之一，必須引起足 夠的重視。滲水量的合格與否與施工過程中每一工序都有一定關系。2、加強試驗前對檢查每一個檢查井及管道連接處的全面檢查和整修。3 、試驗合格后，所堵管道口要在全線完工前打開，避免留下隱患。4 、試驗過程中，如遇較大面積的滲水或漏水，應及時將管內水抽出， 進行處理，待處理強度達到要求時，再次灌水試驗，直至合格為準。管道閉水試驗記錄表工程名稱宣城市環城大道I標段試驗日期2011年5月15日樁號及地段K2+700K2+905段污水管管道內徑(mm管材種類接口種類試驗段長度800鋼筋碎管承插式試驗段上游 設計水頭(m試
