1、XLCY-1二線制超聲波液位計操作說明書一、概述XLCY-1二線制超聲波液（物）位計是智能型非接觸式液（物）位測量?jī)x表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測和計算技術，對干擾信號有抑制功能，從而在根本上提高了儀表的測量精度，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的料位高度測量，也可用于距離的測量二、主要參數信號輸出4-20mA供電電壓DC24V(18-30V)量程（液位）5、10、15米精度0.3%(WS程)分辨率1mm(<10m),1cm(>10m)盲區（死區）0.20.6米顯示類型4位LCD顯示模式液位，距離（至身）過程溫度-20C70c防護

2、等級IP65、操作說明<>LCD顯示信息1 .主顯示界面：給儀表通電后，經過儀表啟動過程，儀表正常工作后就進入主顯示界面，主顯示界面有以下2種顯示方式（液位和距離）注：主顯示界面由用戶參數DIST（0）LEVEL（1）中設的值決定。（詳見參數說明）滿度FULL空距MAXDIST2、用戶參數界面（各代碼的說明、參數意義）大千盲區-20mAPASS密碼輸入（輸入3456進入?yún)?shù)設定）MAX_DIST空距：設成探頭底面到液位值為0位置的距離FULL滿度：20mA電流設定點。BLANKING測量盲區：盲區即探頭下表面到測量液（物）面最小距離，在這一區間內儀表無法正常工作，一般取值30CM6

3、0CM之間。REAT測量數據的變化率：測量數據的變化率控制，該值顯示每次測量后最大允許的測量值變化量，一般測液位時設定為1030mm。設定為00mm時儀表轉換至物（料）位模式。DIST（0）LEVEL（1）顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位，設成“02”，“03”為工廠調試模式，實際現場使用時不建議在此模式下。COM_ID濾波次數：該參數只有當RATE（測量數據變化率）設成00mm,即儀表在物（料）位模式下時才有效，該參數值越大則信號濾波能力越強，但同時也會降低儀表的響應速度，所以一般取值為3-5之間。二按鍵定義更換顯示內容：處于主顯示界面時，按

4、此鍵進入密碼界面，處于用戶參數界面時，按此鍵切換到下一個參數界面。需要輸入密碼或修改參數時，按此鍵即進入設定狀態，此時被修改的位會閃爍，再按此鍵，閃動位數字加1'變化。I上J修改位向右移至下一位數字，|國與|曰鍵配合修改參數或輸入密碼。次按此鍵則返回主顯示界面修改完參數后按此鍵確認（確認后不會有閃動數字），再三用戶參數設置（密碼：3456）1.操作步驟如下在主顯示界面下，按I且|出現PASS出現密碼輸入界面，此時您用E與I!配合輸入密碼3456',再按錮確認后出現MAX_DIS郵面，您同樣可以同樣方法修改參數值，當參數已全部修改完畢則再次按返回主顯示界調月,配合轉入宙網，嘏硝工

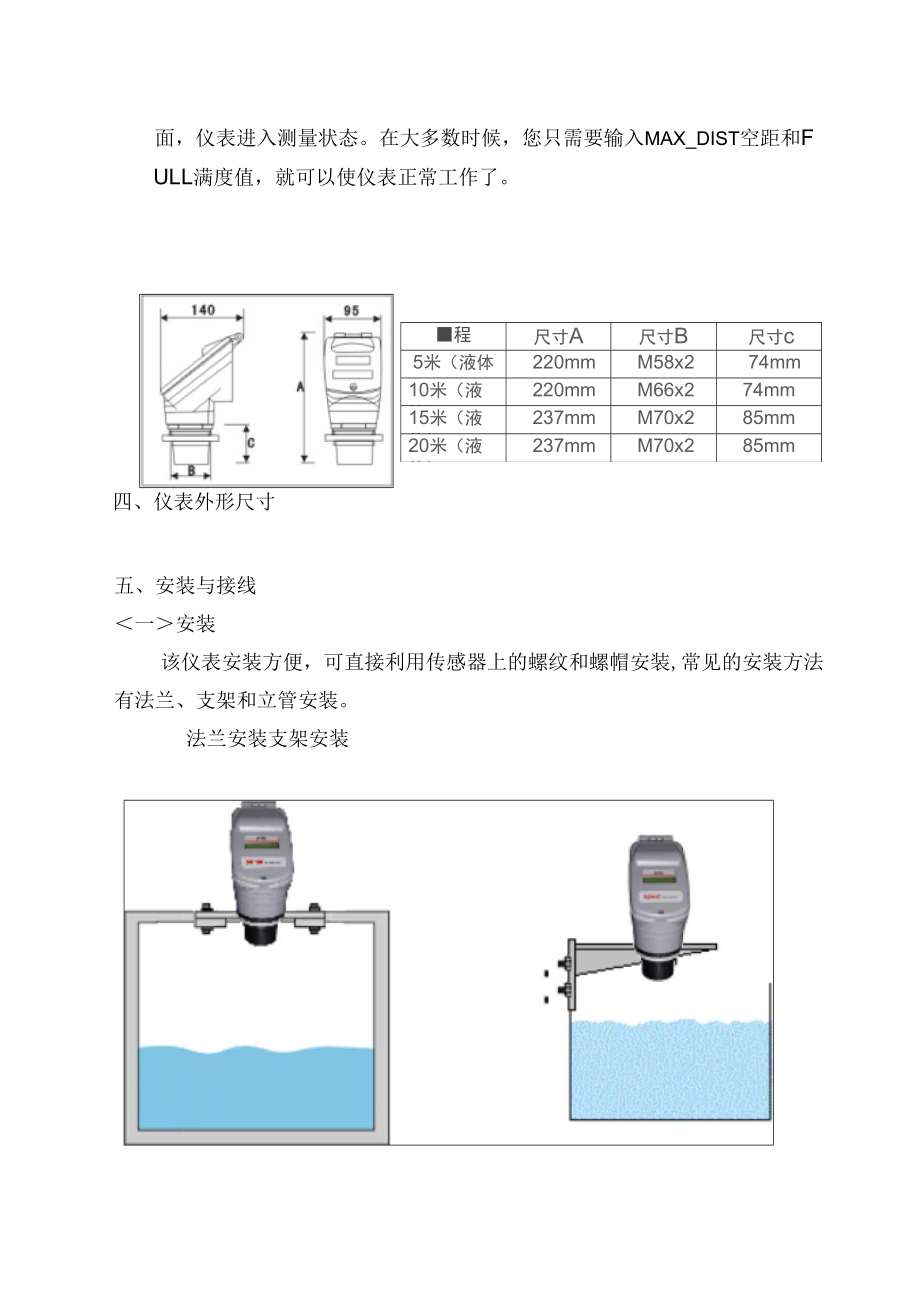

5、進人參效介面坳與西合設置參鱉按麗以下個參數外面以用1國與®鍵配合修改參數值，設好后按概叫認，若要繼續修改下個參數，則按I。鍵切換到下個參數界面，面，儀表進入測量狀態。在大多數時候，您只需要輸入MAX_DIST空距和FULL滿度值，就可以使儀表正常工作了。四、儀表外形尺寸程尺寸A尺寸B尺寸c5米（液體）220mmM58x274mm10米（液體）220mmM66x274mm15米（液體）237mmM70x285mm20米（液體）237mmM70x285mm五、安裝與接線一安裝該儀表安裝方便，可直接利用傳感器上的螺紋和螺帽安裝,常見的安裝方法有法蘭、支架和立管安裝。法蘭安裝支架安裝立管可以

6、抑止攪拌或隔離表面泡沫（攪拌與表面泡沫對儀表使用有一定的影響）。立管的內徑應大于10cm。立管的長度就是需要測量的量程長度。在管的底端切一個45。左右的斜面，在盲區范圍內的立管壁上鉆一個8mm左右的通孔與大氣通孔一相通。戶外安裝大于1冒區,X.最高液位最低一液位2）探頭要垂直液面或料位表面安裝1I3）若支架在風中搖擺的話，會給測量帶來誤差。4）探頭安裝必須高于最高液（物）位35cm以上（防腐則需40-60cm）,從而避免進入儀表的盲區。若量程大時，盲區會適當加大。ISiI5）在超聲波10回波。6）避免陽光直曬，保證探頭溫度與環境溫度一致，達到準確測量。,安裝在密閉容器1）避免空氣或污染物進入罐
