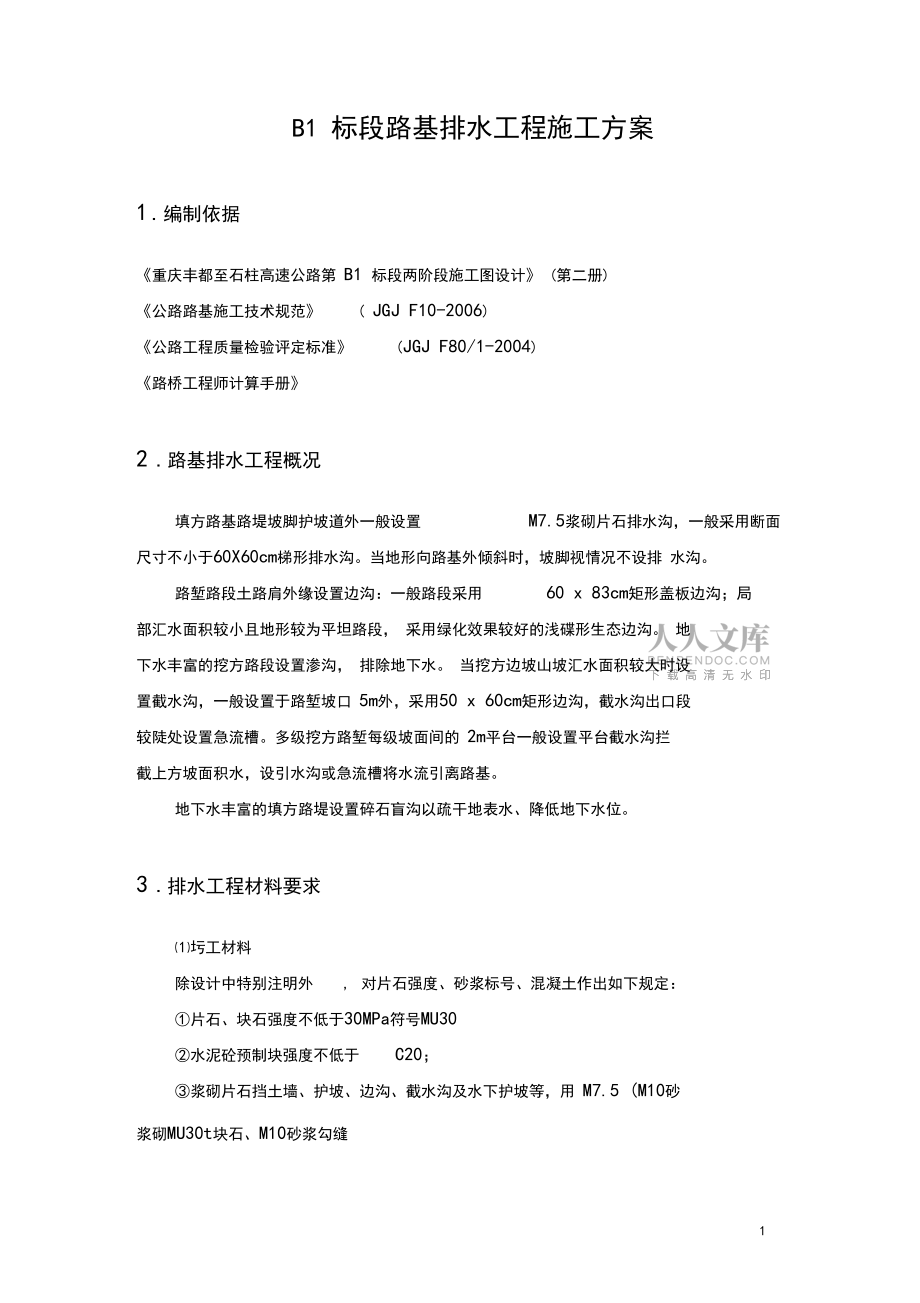

1、目錄1 .編制依據 1.2 .路基排水工程概況1.3 .排水工程材料要求1.4 .路基排水施工2.4.1 排水溝、平臺截水溝、平臺引水溝、山坡截水溝施工24.2 矩形暗溝施工4.4.3 碟形邊溝施工6.4.4 急流槽施工7.4.5 滲溝、盲溝施工 8.5 .質量控制 9.6 .安全保證措施1.4.7 .環境保護措施1.6.B1 標段路基排水工程施工方案1 .編制依據重慶豐都至石柱高速公路第 B1 標段兩階段施工圖設計 (第二冊)公路路基施工技術規范( JGJ F10-2006)公路工程質量檢驗評定標準(JGJ F80/1-2004)路橋工程師計算手冊2 .路基排水工程概況填方路基路堤坡腳護坡道

2、外一般設置 M7.5漿砌片石排水溝,一般采用斷面 尺寸不小于60X60cm梯形排水溝。當?shù)匦蜗蚵坊鈨A斜時,坡腳視情況不設排 水溝。路塹路段土路肩外緣設置邊溝:一般路段采用60 x 83cm矩形蓋板邊溝;局部匯水面積較小且地形較為平坦路段, 采用綠化效果較好的淺碟形生態邊溝。 地 下水豐富的挖方路段設置滲溝, 排除地下水。 當挖方邊坡山坡匯水面積較大時設置截水溝,一般設置于路塹坡口 5m外,采用50 x 60cm矩形邊溝,截水溝出口段 較陡處設置急流槽。多級挖方路塹每級坡面間的 2m平臺一般設置平臺截水溝攔 截上方坡面積水,設引水溝或急流槽將水流引離路基。地下水豐富的填方路堤設置碎石盲溝以疏干

3、地表水、降低地下水位。3 .排水工程材料要求圬工材料除設計中特別注明外, 對片石強度、砂漿標號、混凝土作出如下規定:片石、塊石強度不低于30MPa符號MU30水泥砼預制塊強度不低于C20;漿砌片石擋土墻、護坡、邊溝、截水溝及水下護坡等,用 M7.5 (M10砂漿砌MU30t塊石、M10砂漿勾縫公路土工合成材料技術要求寬幅高強士工編織布縱、橫向抗拉強度均為 80KN梯形撕裂強度2.5KN, 斷裂延伸率為15% CBRM破8KN等效孔徑095=0.050.4mm垂直向滲透系數 1X10-41X 10-5m/s,幅寬 800cm透水土工布采用編織土工布,重量 200g/ m2,條帶抗拉強度40KN/

4、R1 CBRM破強度6.0KN,垂直向滲透系數1 x 10-41 x 10-5m/so防滲土工布采用二布一膜型復合土工膜,重量500g/ m2,條帶抗拉強度7.5KN/m, CBRM破強度1.5KN,垂直向滲透系數0 1 X 10-11 1 X 10-12m/s。4 .路基排水施工路基排水由排水溝、平臺截水溝、山坡截水溝、矩形暗溝(或碟形溝)組成。 A式急流槽引導矩形暗溝(或碟形溝)水流進入排水溝或河流等排水出口。 B式 急流槽引導山坡截水溝水流進入排水溝或河流等排水出口。4.1 排水溝、平臺截水溝、平臺引水溝、山坡截水溝施工本工程中排水溝采用斷面尺寸為 60x 60cm梯形排水溝;平臺截水溝

5、斷面尺 寸見平臺截水溝大樣圖;平臺引水溝采用斷面尺寸為40x 40cm的矩形水溝;山坡截水溝斷面尺寸見山坡截水溝大樣圖;其結構均為30cm厚的M7.5漿砌片石。工藝流程為:測量放樣一開挖基槽一漿砌片石一勾縫。M7.5漿砌片石排水溝大樣圖(單位:cmj)FC平臺截水溝大樣圖(單位:cmj)平臺引水溝大樣圖(單位:cmj)山坡截水溝大樣圖(單位:cmj)注明:圖中n為挖方邊坡坡率,h為山坡截水溝外側高度。測量放樣按照設計要求,放出排水溝開挖線,并用石灰劃線做標記。開挖基槽根據地質、地勢情況,采用人工開挖或挖掘機開挖,人工配合修整;若遇巖 石,采用小型松動爆破。開挖過程中防止超挖,機械開挖時應留51

6、0cm的土體, 人工修整成型,確保溝形平順、整齊、美觀,開挖完成后需進行溝底高程復測, 確認無誤后,報監理檢查,待監理工程師檢驗合格后方可進行下道工序施工。漿砌片石應先砌溝底,再砌筑溝側壁。砌筑采用壓漿擠漿法,所有石塊均坐在新拌砂 漿之上,砂漿凝固前,所有砌縫填塞砂漿,石塊固定就位,垂直縫的填塞砂漿先 將已砌好的石塊側面抹漿,然后用側面壓砌置下相鄰石塊或石塊就位后填塞砂 漿。施工時要求砌體咬口緊密,錯縫、砂漿飽滿,無通縫,疊砌、貼砌和浮塞現 象。片石要求:砌筑前檢查每一塊片石上是否有粘泥, 若有則用水沖洗干凈。片 石必須符合要求,片石寬度應為厚度的 11.5倍,其長度為厚度的1.53倍, 片石

7、厚度最大不超過30cm,最小不小于15cm,用于鑲面的片石要過塞,片石大 面朝下,擺放平穩,不得在初凝的砌體上翻轉、敲擊,砌體表面砂漿飽滿、干凈、 整潔、平縱面線型圓滑順直。漿砌片石平臺截水溝應沿縱向設置伸縮縫,縫寬2cm,以瀝青木板填塞。勾縫為保證水溝砌筑質量,完成砌筑后進行勾縫處理,勾縫砂漿為M10砂漿,施 工時沿砌縫勾810mm半圓凹縫。施工中應保證勾縫密實、平順、美觀。4.2 矩形暗溝施工矩形邊溝(日f溝)采用 M7.5漿砌片石,蓋板為鋼筋碎預制板,I型為標準型邊溝,II型邊溝為加深邊溝(具體見大樣圖)矩形邊溝i大樣圖(單位:cm)17中央分P用甲橫向排水官矩形邊溝II大樣圖(單位:c

8、mj)矩形邊溝施工工藝流程:測量放樣一開挖基槽一漿砌片石、勾縫一蓋板預制、 安裝。測量放樣按照設計要求,放出排水溝開挖線,并用石灰劃線做標記。開挖基槽根據地質、地勢情況,采用人工開挖或挖掘機開挖,人工配合修整;若遇巖 石,采用小型松動爆破。開挖過程中防止超挖,機械開挖時應留510cm的土體, 人工修整成型,確保溝形平順、整齊、美觀,開挖完成后需進行溝底高程復測, 確認無誤后,報監理檢查,待監理工程師檢驗合格后方可進行下道工序施工。漿砌片石應先砌溝底,再砌筑溝側壁。砌筑采用壓漿擠漿法,所有石塊均坐在新拌砂 漿之上,砂漿凝固前,所有砌縫填塞砂漿,石塊固定就位,垂直縫的填塞砂漿先 將已砌好的石塊側面

9、抹漿,然后用側面壓砌置下相鄰石塊或石塊就位后填塞砂 漿。施工時要求砌體咬口緊密,錯縫、砂漿飽滿,無通縫,疊砌、貼砌和浮塞現 象。片石要求:砌筑前檢查每一塊片石上是否有粘泥, 若有則用水沖洗干凈。片 石必須符合要求,片石寬度應為厚度的 11.5倍,其長度為厚度的1.53倍,片石厚度最大不超過30cm,最小不小于15cm,用于鑲面的片石要過塞,片石大 面朝下,擺放平穩,不得在初凝的砌體上翻轉、敲擊,砌體表面砂漿飽滿、干凈、 整潔、平縱面線型圓滑順直。勾縫為保證水溝砌筑質量,完成砌筑后進行勾縫處理,勾縫砂漿為M10砂漿,施 工時沿砌縫勾810m碗半圓凹縫。施工中應保證勾縫密實、平順、美觀。蓋板預制、

10、安裝蓋板采用C30混凝土預制,每塊板單層縱向布置2根8鋼筋,橫向布置14 根8鋼筋。每塊蓋板尺寸68X 100cm,間隔有空格。蓋板預制采取集中預制, 平板車或人工手推車托運至現場, 人工搬運安裝,直接蓋在邊溝上。轉運及安裝 過程中注意保護蓋板不受損壞。蓋板安裝要求位置準確,平順美觀。注意:若地下水較為豐富的挖方地段應在邊溝下設置滲溝,其施工方法參見滲溝施工。4.3 碟形邊溝施工碟形邊溝I大樣圖(單位:cm)施工工藝流程:測量放樣一開挖基槽一滲溝及防水層回填施工一鋪設防滲土 工布一種植土回填測量放樣按照設計要求,放出邊溝開挖線,并用石灰劃線做標記。開挖基槽采用人工開挖或挖掘機開挖,人工配合修整

11、;若遇巖石,采用小型松動爆破。 開挖過程中防止超挖,機械開挖時應留510cm的土體,人工修整成型,確保溝 形平順、整齊、美觀,開挖完成后需進行溝底高程復測,確認無誤后,報監理檢查,待監理工程師檢驗合格后方可進行下道工序施工。滲溝及防水層回填滲溝施工具體見滲溝施工。滲溝施工時應由下游向上游施工,并應隨挖、隨撐、隨填。臨路側防水層應采用路面底基層材料或石灰土夯實, 其密實度達到底基層壓實要求,以達到防水隔水作用,保護路基路面。其頂面應與滲溝頂面平齊。鋪設防滲土工布防滲土工布在鋪設前應檢查其是否有破損;鋪設時應先將填筑層表面大致找平, 清除尖銳物, 以保證在施工中不會損壞防滲土工布;鋪設土工布時,其

12、搭接長度應大于100mm緊貼保護層,不宜拉的過緊。破損后應及時修補,修補面積應大于破壞面積的45倍。種植土回填土工布鋪設完成后, 確保無破損或修補完好, 回填種植土。 回填時應保護防滲土工布,以免破損而失去防滲作用。4.4 急流槽施工本工程中共有A、 B、 C、 D 四種形式急流槽, 其結構均為 M7.5 漿砌片石。 A式急流槽適用于邊溝往排水溝或自然溝排水; B 式急流槽適用于連接矩形截水溝與排水溝;C 式急流槽適用于因地形限制使山坡截水溝匯水必須經路塹邊坡向矩形暗溝(或碟形邊溝)排出地段。D式急流槽適用于將集水井內水引入排水溝。工藝流程為:測量放樣-開挖基槽-漿砌片石-勾縫。測量放樣按照設

13、計要求,放出排水溝開挖線,并用石灰劃線做標記。開挖基槽根據地質、地勢情況,采用人工開挖或挖掘機開挖,人工配合修整;若遇巖石,采用小型松動爆破。開挖過程中防止超挖,機械開挖時應留510cm的土體,人工修整成型,確保溝形平順、整齊、美觀,開挖完成后需進行溝底高程復測,確認無誤后,報監理檢查,待監理工程師檢驗合格后方可進行下道工序施工。漿砌片石應先砌溝底, 再砌筑溝側壁。 砌筑采用壓漿擠漿法, 所有石塊均坐在新拌砂漿之上,砂漿凝固前,所有砌縫填塞砂漿,石塊固定就位,垂直縫的填塞砂漿先將已砌好的石塊側面抹漿,然后用側面壓砌置下相鄰石塊或石塊就位后填塞砂漿。施工時要求砌體咬口緊密,錯縫、砂漿飽滿,無通縫

14、,疊砌、貼砌和浮塞現 象。片石要求: 砌筑前檢查每一塊片石上是否有粘泥, 若有則用水沖洗干凈。 片 石必須符合要求,片石寬度應為厚度的11.5倍,其長度為厚度的1.53倍,片石厚度最大不超過30cm,最小不小于15cm,用于鑲面的片石要過塞,片石大 面朝下, 擺放平穩, 不得在初凝的砌體上翻轉、 敲擊, 砌體表面砂漿飽滿、 干凈、 整潔、平縱面線型圓滑順直。勾縫為保證水溝砌筑質量,完成砌筑后進行勾縫處理,勾縫砂漿為M10砂漿,施 工時沿砌縫勾810mm半圓凹縫。施工中應保證勾縫密實、平順、美觀。施工要點:急流槽中間段可隨地形起伏, 不應保持一個坡度, 急流槽底部設置凸榫嵌入基底,樺高0.30.

15、5m,榨寬根據坡度而定。矩形邊溝接急流槽時,應平滑順暢以利排水。槽底應砌成粗糙面,以利于消能和減速。防滑平臺每隔2.5m設一處。急流槽采用M7.5漿砌片石砌筑,當急流槽過長時應分段修筑,每段長度 不宜超過10m。在砌體轉折處設置伸縮縫,縫寬 2cm,并用瀝青麻筋填塞。截水溝過渡段長度2.0m。跌水底部凸榨每間隔3m設置一處,以防基底滑動。多級邊坡跌水遇邊坡平臺時,應與平臺截水溝連通。施工時應使跌水底面保持粗糙,以利于消力。4.5 滲溝、盲溝施工施工工藝流程:測量放樣-基槽開挖溝內壁修整-反慮層設置-排水層設 置-封閉層施工施工要點:石料應潔凈、堅硬、不易風化。滲水材料的頂面(指封閉層以下)不得

16、低于原地下水位。盲溝滲溝的基坑開挖宜自下游向上游進行,并應隨挖隨即支撐和迅速回填,暴露時間原則上不超過7 天,以免造成坍塌,支撐滲溝應間隔開挖。當滲溝開挖深度超過6m時,須選用框架式支撐,在開挖時自上而下隨挖隨夾支撐,施工回填時應自下而上逐步拆除支撐。鋪設土工布采用縫合法施工,其搭接長度應大于100mm緊貼保護層,不宜拉的過緊。破損后應及時修補,修補面積應大于破壞面積的45倍。地下排水滲溝外側用透水土工布包裹, 形成反濾層, 在滲溝出口處外部用鍍鋅鐵絲網包裹,以防石料流失。盲溝的底部和中部用較大碎石或卵石(粒徑30mm-50mm填筑,在碎石或卵石的兩側和上部, 按一定比例分層 (層厚約150m

17、m) 并填較細顆粒的粒料 (中砂、粗砂、礫石) ,做成反濾層,逐層的粒徑比例,大致按4: 1 遞減。砂石料顆粒小于0.15mm的含量不應大于5%在盲溝頂部做封閉層,用雙層反鋪草皮或其他材料 (如土工合成的防滲材料) 鋪成, 并在其上夯填不小于0.15m 的粘土防水層。滲溝的出水口宜設置端墻壁, 端墻下部留出滲溝排水通道大小一致的排水溝,端墻排水孔底面跨排水溝溝底的高度不宜小于0.2m,端墻出口的排水溝應進行加固,防止沖刷。填石滲溝只宜用于滲流不長的地段,且縱坡不能小于1%宜采用5%出水口底面標高應高于溝外最高水位0.2m。5 .質量控制質量目標本工程質量目標為:工程一次驗收合格率100%,單位

18、工程優良率95%以上,確保優良工程。質量管理組織機構及質檢制度質量管理組織機構: 為了確保工程質量, 在項目經理部實行二級質量管理制度。 項目經理部設專職質量檢查工程師, 每個班組設兼職質檢員。 質量檢查工程師直接對項目經理和總工程師負責,行使監督權、檢查權和質量否決權。建立健全自檢制度:項目經理部建立“橫向到邊、縱向到底、控制有效” 的質量自檢體系,在施工過程中自上而下按照“跟蹤檢查、復檢、抽檢”三個檢 測等級分別實施檢查任務,配齊人員做到職能相符。在嚴格內部“自檢、互檢、 交接檢”的“三檢”制度的基礎上,認真接受建設單位質量監督和監理單位的監 理,接受社會質量監督部門的監督,并自始至終密切

19、配合,嚴格服從。質量管理組織機構圖質量領導小組成員職責職務職責項目經理任組長:負責質量管理全面工作,并對工程質量負終身制責任。項目副經 理任副組長:協助組長落實質量管理工作。項目總工任副組長:制定質量目標、計劃、制度,并布置檢查抓落實。技術部長組員:負責編制施工組織設計和施工技術指導性作業書,。質檢部長負責現場技術指導和落實建設單位關于質量的各項指示,做好質量 預控工作。負責組織QC、組課題攻關。接受并落實監理的各項質量 監督試驗室土 任組員:自主完成原材料試驗、混凝土配合比工作及其它試驗的送驗 工作,把好質量關。物資設備 部部長組員:按照材料的質量要求,做好材料的進貨、保管和使用。財務部部

20、長組員:按經濟質量責任制進行考核,獎優罰劣,促進工程質量的提 高。各專業 工程師按設計圖、技術規范、施工規范督促指導施工,實現本項目的質量 目標。各施工隊 隊長督促執行按規范和作業指導書施工,接受上級的督促、檢查和指導。質量管理措施組織保障有力,項目班子精干:在人力、物力及資金等諸方面作充分和有 力保障,選派經驗豐富、素質精良的項目經理、專業技術人員、管理人員、協調 人員和各類熟練工人,形成項目質量管理網絡。組織機構:建立和健全質量保證體系,加強管理,強化各層次的質量責任 制,從抓好工序質量做起,確保分項工程質量,形成層層把關,達到工程質量創 一流的目標。a.建立以項目經理負責制的質量保證體系

21、, 在項目經理部下設專職質量檢查 工程師,每個班組設兼職質檢員,形成二級質量管理網絡,嚴把質量關。各級施工管理人員做到認真學習合同文件, 技術規范和監理規程,按設計圖 紙,質量標準及監理工程師指令進行施工,落實各項管理制度,嚴格按程序施工。 各施工班組以自檢為主,落實自檢、互檢、交接檢的三檢制。開展一次(按施工 方案)、三工序(復查上工序、保證本工序、服務下工序)活動,強化質量意識, 教育全體施工人員,人人關心質量,人人搞好質量,使分項工程質量不合格不交 驗。b.建立一個完善的中心試驗室,全面實施對工程所用的原材料或試件等進行檢驗和質量控制試驗室配備相應的設備儀器對所檢驗測試的項目按有關規程認

22、真操作, 如實地提供數據資料, 確保檢驗的真實性和及時性, 為此, 試驗室必須在現有的各項管理制度和崗位職責的基礎上結合本標段的實際情況予以修訂完善,并切實貫徹。物資設備部對訂貨或采購的材料, 按技術規范的有關規定報請監理工程師認可后方可辦理,所進的材料必須符合質量標準,有產品合格證或質量檢驗證明,做到證隨物到、 材證相符, 按有關規定需要進行復試抽驗的需認真進行復檢, 對不合格的材料不用于工程。c. 把質量責任制橫到邊、 豎到底, 項目經理與各主要管理人員和每位技術人員、 現場施工人員、 關鍵崗位的操作工簽訂質量管理目標責任書, 做到責任明確,獎罰分明,真正把工程質量終身制落實到每個職工。d

23、. 加強對各級施工管理人員和安質人員的培訓學習工作, 并認真學習貫徹招標文件、技術規范、質量標準和監理規程,除了平時自學以外,經理部針對施工實際, 定期進行分層次的集中培訓學習, 進一步提高業務素質, 使之在施工過程中更好地落實規范標準,履行職責,提高質量管理水平,把好質量關,以一流質量創一流牌子。e. 強化規范施工, 各級質檢人員掛牌上崗, 并在各路段和各結構物處立牌明確質量責任人,廣泛地發動群眾共同參與質量監督。f. 虛心聽取和接受監理工程師指導和監督,堅決執行監理工程師的各項指令, 提供滿足監理工程師在現場檢測需要的人員、 儀器設備等, 搞好與監理工程師的配合工作,同心協力,創造優良工程

24、。g. 項目經理部定期對全線工程進行全面檢查, 加強過程控制, 發現問題限期整改, 并開展全線各施工作業組的質量競賽, 獎罰并舉, 項目部每月組織一次按質量管理目標責任書的要求進行檢查和考試,獎罰兌現。h. 積極開展創優活動。 制定創優計劃, 分階段按步驟落實, 使工程質量切實落實到實處。質量控制措施漿砌排水溝施工前應做好施工測量工作, 其內容包括排水溝的縱斷面軸線位置和基槽的開挖邊線等。材料應符合設計規定的類別和強度,石質應均勻、不易風化、無裂紋。片石:一般指用爆破或契劈法開采的石塊,厚度不應小于 150mm(卵形或 薄片者不得采用);塊石:形狀應大致方正,上下面應大致平整,厚度200-30

25、0mm, 寬度約為厚度的1.0-1.5倍,長度約為厚度的1.5-3.0倍(如有鋒棱銳角,應 敲除)。片石應分層砌筑,宜以23層砌塊組成一工作層,每一工作層的水平縫 應大致找平。各工作層豎縫應相互錯開,不得貫通。較大的砌塊應使用于下層,安砌時應選取形狀及尺寸較為合適的砌塊, 尖 銳突出部分應敲除。豎縫較寬時,應在砂漿中塞以小石塊,不得在石塊下面用高 于砂漿砌縫的小石片支墊。各砌層的砌塊應安放穩固,砌塊間應砂漿飽滿,粘結牢固,不得直接貼靠 或脫空。砌筑時,底漿應鋪滿,豎縫砂漿應先在已砌石塊側面鋪放一部分,然后 于石塊放好后填滿搗實。砂漿配置應采用質量比,砂漿應隨拌隨用,保持適宜的稠度,一般宜在 3

26、-4h內使用完畢;氣溫超過30oC時,宜在2-3h內使用完畢。在運輸過程或 在儲存器中發生離析、泌水的砂漿,砌筑前應重新拌和;已凝結的砂漿,不得使 用。勾縫使用的砂漿標號應比砌筑用砂漿各高一等級,勾縫寬度必須一致,以達到美觀的效果。砌縫寬度、錯縫距離符合規定,勾縫堅固、整齊,深度和型式符合要求。基坑不宜全段開挖,以免發生土體坍滑,宜采用跳槽開挖的方法。質量檢驗評定標準漿砌排水溝項次項目規定值或允許偏差檢查方法和頻率1砂漿強度(MPa)在合格標準內2軸線偏位(mm50經緯儀或尺量:每200m測5處3溝底高程(mm15水準儀:每200m測5處4墻而直順度(mm或坡 度30或符合設計要求20m拉線、

27、坡度尺:每200m測2處5斷面尺寸(mm30尺量:每200m測2處6鋪砌厚度(mm不小于設計尺量:每200m測2處7基礎墊層寬、厚(mm不小于設計尺量:每200m測2處盲溝項次項目規定值或允許偏差檢查方法和頻率1溝底高程(mm 15水準儀:每1020m測1處2斷面尺寸(mm不小于設計尺量:每20m測1處6.安全保證措施安全目標本標段安全生產工作堅持“安全第一,預防為主”的方針,實行專管與群管 相結合,加強預測和預控,做到安全生產,文明施工,實現“人員無重傷以上事 故,無重大機械設備事故,無火災事故”、“員工因工死亡率控制在0,重傷率控 制在0.05 %以下,輕傷頻率控制在2%以下”的安全生產目

28、標。對業主制定的針 對安全進行考核處罰的規定無條件執行。安全保證體系在本工程施工過程中,成立強有力的領導班子,建立健全安全保證體系,領 導掛帥,全員參加,安全長具體負責,組織實施對該項目的安全管理,把對施工 安全和人員健康作為承包人的重要職責,根據工程特點,建立安全崗位責任制, 逐級簽訂安全生產承包責任狀,明確分工,責任到人。確保施工安全貫穿施工全 過程。施工時成立工地安全委員會,專職檢查工地的施工安全,定期或不定期召開 安全生產會議,開展安全檢查評比競賽活動,研究安全生產工作,發現問題及時 解決,制定好安全規劃,加強安全生產教育,提高全員安全意識,消滅事故隱患, 把不安全的隱患消滅在萌芽狀態

29、之中。安全措施開工前必須進行現場調查,根據施工地段的地形、地質、水文、氣象、環境等,制定相應的安全技術和環境保護措施。施工中應及時掌握氣溫、雨雪、風暴、汛情等預報,做好防范工作。施工前應了解施工范圍內地下埋設的各種管線、 電纜、 光纜等情況并與相關部門聯系, 制定合理的安全保護措施。 施工中如發現有危險品及其他可疑物品時,應立即停止施工,報請有關部門處理。按照國家有關規定配置消防設施和器材、 設置消防安全標志。 施工現場應設置醒目的安全、警示標志和安全防護措施。施工現場的臨時用電,應嚴格執行施工現場臨時用電安全技術規范(JGJ46)。夜間施工時,現場應設有保證施工安全要求的照明設施。施工便道、

30、 便橋應設立警示和交通標志, 必要時應設專人維護、 指揮交通。施工車輛必須遵守道路交通法規。施工作業人員, 必須遵守本工種的各項安全技術操作規程。 作業人員、 進入現場人員必須按規定佩戴和使用勞動防護用品。 由人工配合機械進行輔助作業時,作業人員應注意觀察,嚴禁在機械正在作業的范圍內進行輔助作業。多臺機械同時作業時, 各機械之間應注意保持必要的安全距離。 施工機械在路基邊坡、邊溝、基坑邊緣、不穩定體(地段)上作業時,應采取必要的安全措施。在靠近結構物處挖土?xí)r, 必須采取安全防護措施。 對于在路基范圍內暫時不能遷移的結構物,應留出土臺,土臺周圍應設警示標志。結構物基坑開挖, 應根據土質、 水文和開挖深度等選擇安全的邊坡坡度或支撐防護, 在施工過程中進行監測, 并及時采取相應的處理措施。 開挖棄土或坑邊材料的堆放不得影響基坑的穩定。溝槽(基坑)開挖深度超過 2m時,其邊緣上面作業應按高處作業要求進行安全防護并設置警告標志。 開挖溝槽 (基坑) 位于現場通道
