塑料簡支梁沖擊試驗

1、塑料簡支梁沖擊試驗(一) 試驗?zāi)康陌盐账芰虾?jiǎn)支梁沖擊試驗方法理和基本結構。(二)試驗原理本方法的原理是將試樣安放在簡支梁沖擊機的規定位置上，然后利用擺錘自由落下，對試樣施加沖擊彎曲負荷、使試樣裂開。用試樣單位截面積所消耗的沖擊功來評價材料的耐沖擊韌性。圖 1 所示為擺錘式簡支梁沖擊試驗機的工作原理。(三)試驗儀器及試祥 1 試驗儀器 以國產 XJJ 5 擺錘式簡支梁沖擊機為例。 該機主要技術參數符臺 GB1043 93 和 ISO179 1982 標準的要求。 圖擺錘式簡支梁沖擊試驗機原理示意圖 (1) 機體結構及性能 見圖 1 ，本試驗機由機體、試樣安放架、沖擊錘、操縱機構及讀數裝置等五個部

2、分組成。 機體部分包括機體、操縱機構、測量機構、擺軸和試樣安放架組成，為確保安裝平穩、精確，在機體上面設有水準泡 17 ，便利調試。 試樣安放架一由固定支座 1 、緊固螺釘 2 、活動試樣支座 3 、支承刀刃 4 組成。試驗前，應調整好活動試樣支座間的距離，將試樣緊靠在支座刀刃的支承面上。 沖擊錘由擺軸 8 、上連接套 12 、擺桿 13 、調整套 14 、擺體 15 、沖擊刀刃 16 等件組成。該機共有五種能量擺錘供選用，其沖擊儲能分別為 2 7J 、 7 5J 、 15J 、 25J 、 50J 。 操縱機構由手柄 9 、掛鉤 l 等件組成。當沖擊擺揚起所需角度 (160 ° )

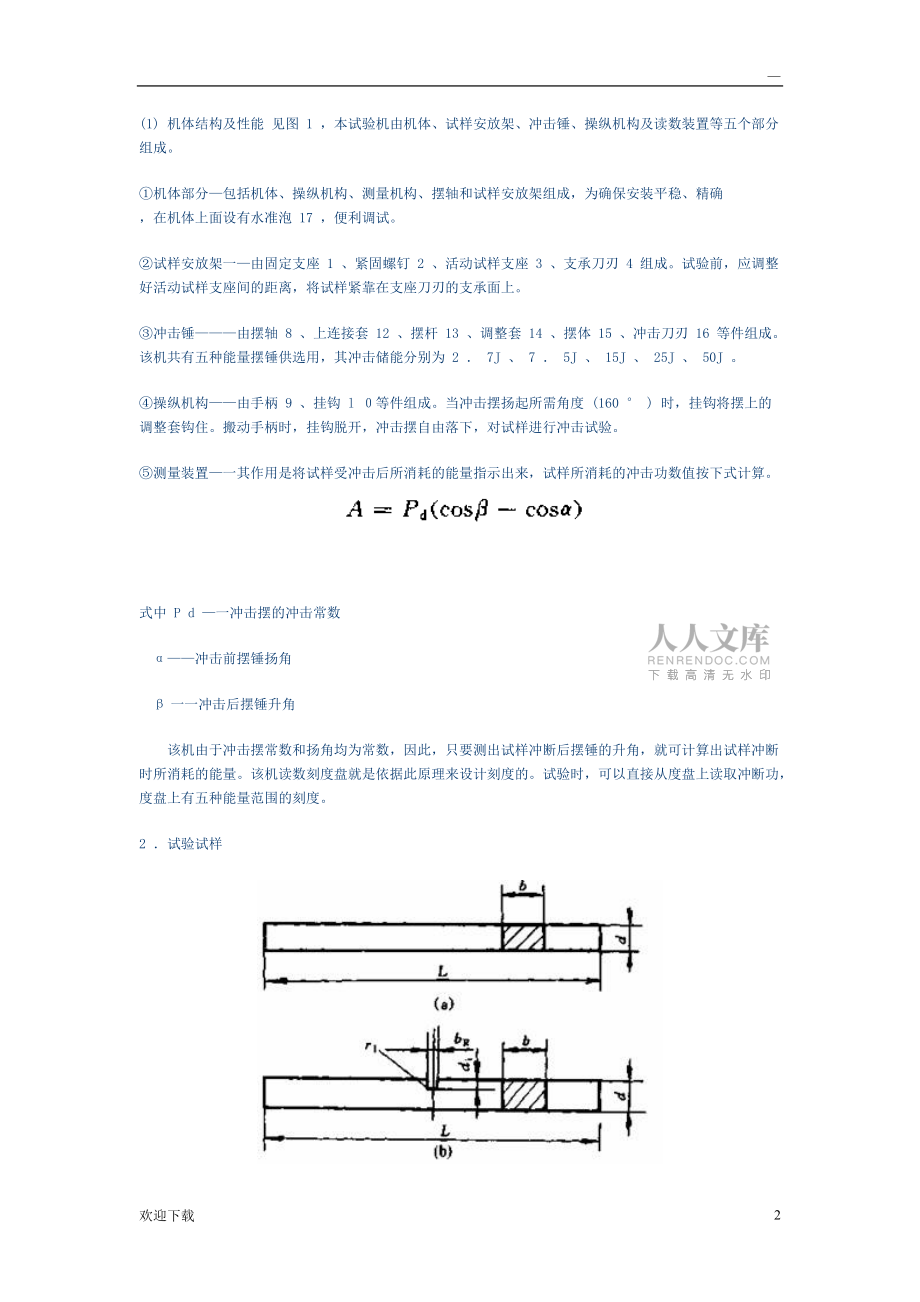

3、 時，掛鉤將擺上的調整套鉤住。搬動手柄時，掛鉤脫開，沖擊擺自由落下，對試樣進行沖擊試驗。 測量裝置一其作用是將試樣受沖擊后所消耗的能量指示出來，試樣所消耗的沖擊功數值按下式計算。式中 P d 一沖擊擺的沖擊常數 沖擊前擺錘揚角 一一沖擊后擺錘升角 該機由于沖擊擺常數和揚角均為常數，因此，只要測出試樣沖斷后擺錘的升角，就可計算出試樣沖斷時所消耗的能量。該機讀數刻度盤就是依據此原理來設計刻度的。試驗時，可以直接從度盤上讀取沖斷功，度盤上有五種能量范圍的刻度。 2 試驗試樣 圖簡支梁沖擊試樣外形 (a) 無缺口試樣 (b) 缺口試樣 試樣的外形如圖 2 ，其尺寸見表 1 。 表簡支梁沖擊試樣尺寸單位

4、： mm 試樣、擺錘刀、支座支座三者的相互關系如圖 3 。 圖試樣擺錘刀、支座三者的相互關系 (四)試驗步驟 1. 按 GBl039 92 規定調整試驗環境并處理試樣。 2. 測量試樣尺寸。試驗前對每個試樣的尺寸要進行認真測量，帶缺口的試樣要測量缺口處的剩余厚度，精確至 0 05mm ，每個試樣的寬度、厚度尺寸各測量三點，取其算術平均值，每三個試樣為一組。 3. 依據試樣的抗沖擊韌性，選用適當?shù)哪芰繑[錘，所選的擺捶應使試樣斷裂所消耗的能量在擺錘總儲量的 10 一 80 范圍內。 4. 安裝沖擊擺桿并調整好指針 ( 如圖 1) 。安裝好擺錘后，為使沖擊后指針能正確指示，應使擺錘處于鉛垂位置，檢查

5、指針被動針 5 是否與主動針 6 靠緊，被動針?biāo)甘镜奈恢檬欠裼谧畲竽芰刻?。如不重合則需松開緊固螺母 7 ，將被動指針指在最大能量處，然后將螺母 7 擰緊。 5. 空擊試驗。托起沖擊擺，使其固定在 160 °揚角位置，調整被動指針與主動指針重合，搬動手柄，讓沖擊擺自由落下，此時，被動指針應被撥到“零”位置，若超過誤差范圍，則應調整機件間的摩擦力，始終至指針示值在誤差范圍之內。 6. 依據試樣規格，調整活動支座 3 間的距離 ( 如圖 1) ，可使用機中配套的對中板來調整，其方法是：松開緊固螺針 2 ，將對中樣板放在兩活動支座的平面上，使對中樣板的兩側面與支承刀刃相接觸，擺錘沖擊刀刃對

6、準樣板中心的 V 型缺口，保證上述條件到位后擰緊螺釘 2 、通過固定座 1 將活動支座 3 固定在正確位置上。該機對中樣板跨度的規格有四種，分別為： 40mm 、 60mm 、 70mm 和 95mm 。 7. 放置試樣。試樣應放置在兩活動支座的上平面上，其測面與支撐承刀刃靠緊，測試帶有缺口的試樣，把沖錘放下，讓沖擊刀刃對正缺口的背面，再把沖錘回復到揚角位置掛住。 8. 沖擊試驗。完成上述預備工作后，便可以進行正式?jīng)_擊試驗。首先檢查沖擊擺是否處于所需的揚角位置，調整好廢盤上的被動指針與主動指針相互接觸。然后搬動手柄 9 ，擺錘即自由落下，沖斷試樣。當擺錘在空中瞬時靜止時應準時接住，使其止動并讀

7、取度盤上被動指針的指示數值。 9. 能量損失的修正。當擺錘最大沖擊能量小于或等于 4J 時，能量損失除達到有關標準要求的規定外，還必需進行修正。修正后的能量值壓 ( 即試樣斷裂所吸取的能量 ) 按下式計算：式中 F 擺錘力距， N · m 擺錘預揚角實測值 ( ° ) ' 擺錘空擊后的升角 ( ° ) 試樣斷裂后擺錘的升角 ( ° ) 為了計算便利，該儀器這一檔的修正值已制成表格。試驗時，只需從度盤上讀取試樣斷裂后的數值，就可以從能量損失修正表中查修正后的能量值。 當擺錘沖擊能量大于 4J 時，能量值從讀數盤上直接讀取。 (五)試驗結果與數據處理

8、 1. 無缺口試樣簡支粱沖擊強度 n (KJ m 2 ) 由下式求得： 式中 E 一一試樣吸取的沖擊能， J a 試樣的厚度尺寸， mm b 一一試樣的寬度尺寸， mm 2. 缺口試樣簡文梁沖擊強度 k (KJ m 2 ) 由下式求得：式中 一一缺口試樣吸取的沖擊能， J a k 一一試樣缺口處剩余厚度尺寸， mm b 試樣的寬度尺寸， mm 3. 計算強度值的算術平均值 ，標準偏差，由下式求得： 式中 單位測定值 一一組測定值的算術平均值 n 一一測定值個數 (六)試驗報告或試驗記錄的內容   被測試材料的名稱、規格、來源、制造廠家   試樣的制備及缺口加工方法，取樣方向
