橋梁下部計算書

1、K3+665橋下部計算書1、橋墩計算1.1 荷載（1）上部反力匯總30m恒載（kN）20m恒載（kN）30m活載（kN）20m活載（kN）中板781.0564.0385.0331.0邊板909.0591.0222.0194.0合計（5塊中板+1塊邊板）4814.03411.02147.01849.0（2）橋墩蓋梁：（1.5*1.7*15.8+0.85*0.4*15.8-2.55*1.7*0.7）*26=1108.3kN（3）墩柱3.14*0.75*0.75*5.5*2*26=505.4kN（4）承臺2.5*2.5*37.3/2*26=3030.6kN（5）水平制動力單車道汽車荷載(提高到1.2

2、系數)：1.2*(30+20)*10.5+360)=1062kN3車道汽車制動力：2.34*0.1*1062=248.5kN<2.34*165kN=386.1kN，取汽車制動力為386.1kN,作用點距承臺底10.15米。（6）作用到承臺底（樁頂）的荷載標準值組合：豎向：4814.0+3411.0+2147.0+1849.0+1108.3+505.4+3030.6=16865.3kN水平向：386.1kN彎矩：386.1*10.15m=3918.9kNm（7）單排樁力分配單樁樁頂荷載：豎向：16865.3kN/4.5=3747.8kN水平向：386.1kN/4.5=85.8kN彎矩：39

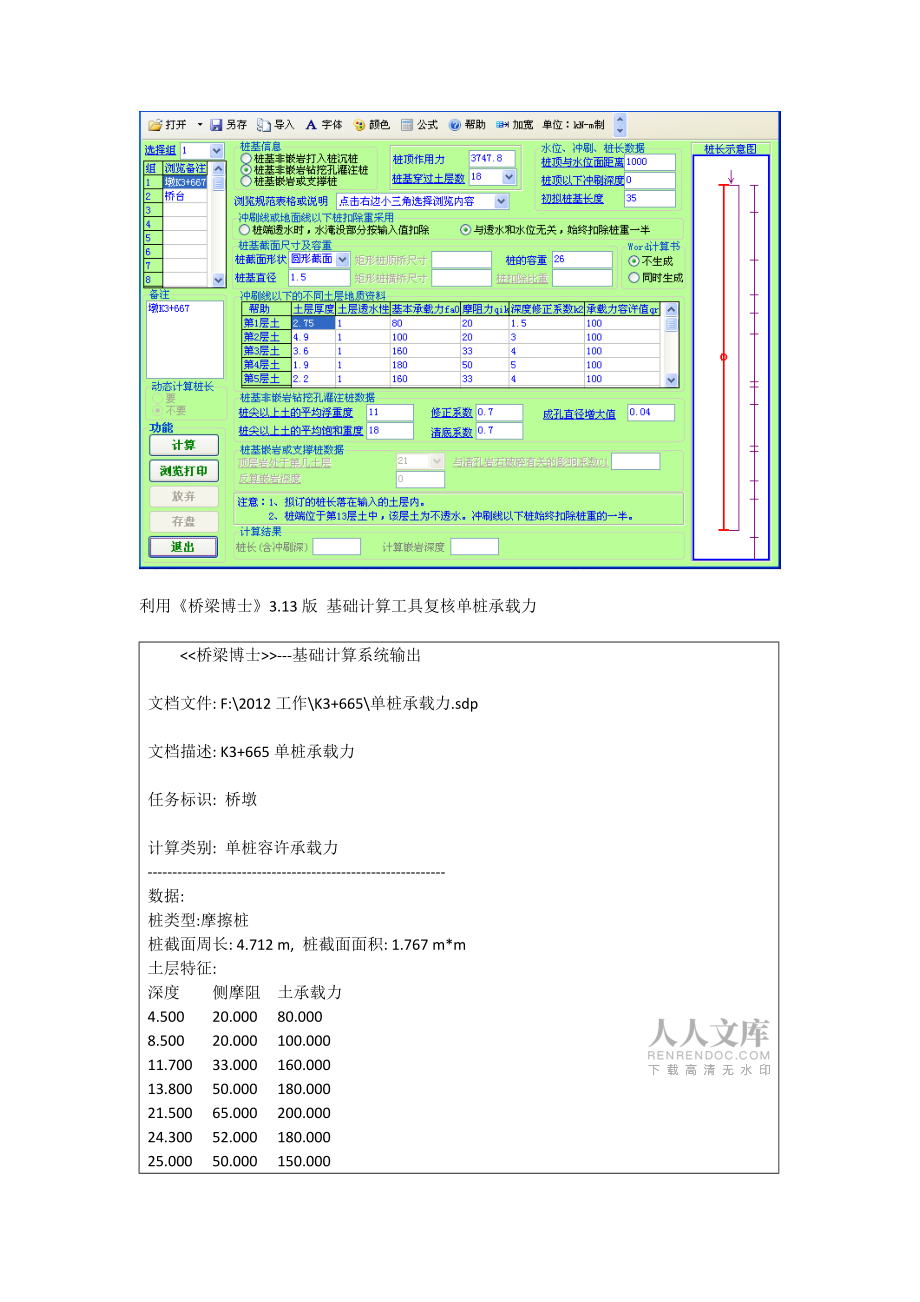

3、18.9kNm/4.5=870.9kN1.2 樁長計算利用橋梁通7.77版樁長計算工具，樁頂豎向力取3747.8kN，初擬樁長、樁徑分別為35m、1.5m，計算結果滿足承載能力要求。樁長計算書見附錄1。利用橋梁博士3.13版 基礎計算工具復核單樁承載力<<橋梁博士>>-基礎計算系統輸出文檔文件: F:2012工作K3+665單樁承載力.sdp文檔描述: K3+665單樁承載力任務標識: 橋墩計算類別: 單樁容許承載力-數據:樁類型:摩擦樁樁截面周長: 4.712 m, 樁截面面積: 1.767 m*m土層特征:深度側摩阻土承載力4.50020.00080.0008.50

4、020.000100.00011.70033.000160.00013.80050.000180.00021.50065.000200.00024.30052.000180.00025.00050.000150.00028.30070.000240.00028.80055.000220.00034.60090.000260.00035.000150.000320.00038.40070.000260.000-計算結果:深度容許承載力0.00070.71.000117.82.000164.93.000212.04.000259.25.000323.96.000371.17.000418.28.0

5、00465.39.000580.810.000658.511.000736.312.000843.713.000961.514.0001104.015.0001257.216.0001410.317.0001563.418.0001716.619.0001869.720.0002022.921.0002176.022.0002296.223.0002418.724.0002541.225.0002633.926.0002878.327.0003043.228.0003208.229.0003382.530.0003594.531.0003806.632.0004018.633.0004230.

6、734.0004442.735.0004764.336.0004876.237.0005041.138.0005206.138.4005272.0-計算成功完成1.3樁配筋計算：<<橋梁博士>>-截面設計系統輸出文檔文件: 文檔描述: 1.5m樁任務標識: 1.5m樁任務類型: 截面配筋計算-截面高度: 1.5 m構件計算長度: 25.0 m-荷載信息:荷載類型: 軸力(KN) 剪力(KN) 彎矩(KN-m)其它1 3.75e+03 85.8 871汽車沖擊系數: 0.0-計算信息: 鋼筋混凝土截面承載能力極限狀態荷載組合I-計算結果:荷載組合結果:內力 最大軸力 最小

7、軸力 最大剪力 最小剪力 最大彎矩 最小彎矩軸力 4.2e+03 0.0 4.2e+03 0.0 4.2e+03 0.0剪力 96.1 0.0 96.1 0.0 96.1 0.0彎矩 975 0.0 975 0.0 975 0.0-配筋結果:位置 最大軸力 最小軸力 最大彎矩 最小彎矩 建議配筋上緣 1.77e-03 0.0 1.77e-03 0.0 1.77e-03下緣 1.77e-03 0.0 1.77e-03 0.0 1.77e-03注: 1. 配筋面積單位: m*2 2. 選用鋼筋: 中交新鋼筋:HRB335鋼筋 3. 鋼筋直徑 = 25 mm-計算成功完成計算結果為：配筋面積1.77

8、e-03，選配30根25的鋼筋，配筋面積1.47e-02，配筋率0.83%。2、橋臺計算2.1 荷載（1）上部反力匯總20m恒載（kN）20m活載（kN）中板564.0331.0邊板591.0194.0合計（5塊中板+1塊邊板）3411.01849.0（2）橋臺臺帽：0.5*1.2*16.99*26+0.74*16.99*26（背墻）=591.9kN（3）臺身1.2*2*16.99*26=1060.2kN（4）承臺2*4.5*38/2*26=4446kN（5）水平制動力支座摩阻力：3411.0*0.078=266.1kN；作用點距承臺底4.75米。（6）臺后土壓力填土高度：H=1.45+2+2

9、+0.5=5.95m填土的容重：填土的內摩擦角：靜土壓力系數：作用點距承臺底1.98米。（7）作用到承臺底（樁頂）的荷載標準值組合：豎向：3411.0+1849.0+591.9+1060.2+4446=11358.1kN水平向：266.1+2456.8=2722.9kN彎矩：266.1*4.75+2456.8*1.98=6128.4kNm（8）樁頂力分配多排彈性基礎計算圓形截面，所以kf=0.9兩排樁n=2,所以b2=0.6d=1，h1=3*(d+1)=6，由于L1=1.5<0.6 h1=3.6，所以公橋基規范附錄P。<<橋梁博士>>-基礎計算系統輸出文檔描述:

10、橋臺多排樁任務標識: K3+665橋臺多排樁計算類別: 多排彈性基礎計算-輸入數據:h=32.000 m, lo=0.000 malfa = 0.344, m = 5000.000, Co = 300000.000, Ao = 4.900 m*m, EA= 23561944.000 KN, EI = 1178000.000 KN-m*m外力P = 11358.100 KN, H = 2722.900 KN, M=6128.400 KN-m基底不嵌入巖石層樁排信息:樁排號樁坐標樁數12.43052-0.0705-承臺剛度信息:承臺單位豎向位移時,樁頂豎向反力合計 = 7.357e+006 KN承

11、臺單位水平位移時,樁頂水平反力合計 = 5.090e+005 KN承臺單位水平位移時,樁頂反彎矩合計 = -1.371e+006 KN-m承臺單位轉角時, 樁柱頂反彎矩合計 = 2.775e+007 KN-m承臺位移計算結果:承臺豎向位移 = 0.0015 m, 水平位移 = 0.0054 m, 轉角位移 = 0.0000 弧度各單樁樁頂內力及地面處的內力列表樁號X坐標NQMMoQo12.41139.9272.3-732.6-732.6272.32-0.11131.7272.3-732.6-732.6272.3單樁效應輸出地面處樁柱彎矩: Mo=-732.6 KN-m, 剪力 Ho=272.3

12、 KN樁柱頂彎矩: Ma = -732.6 KN-m地面處樁柱變位: 水平位移 = 0.0054 m, 轉角 = -0.0000 弧度樁柱底彎矩: Mh = 0.0 KN-m坐標位移彎矩剪力土應力0.000.0054-732.6272.30.0-1.600.0047-317.2235.837.7-3.200.0034-4.5149.553.7-4.800.0020157.355.647.2-6.400.0009186.6-13.828.5-8.000.0002132.8-46.48.5-9.60-0.000257.3-42.7-8.5-11.20-0.00059.2-11.3-25.9-12.

13、80-0.0005-0.0-0.0-34.2-14.40-0.0005-0.0-0.0-38.5-16.00-0.0005-0.0-0.0-42.7-17.60-0.0005-0.0-0.0-47.0-19.20-0.0005-0.0-0.0-51.3-20.80-0.0005-0.0-0.0-55.6-22.40-0.0005-0.0-0.0-59.8-24.00-0.0005-0.0-0.0-64.1-25.60-0.0005-0.0-0.0-68.4-27.20-0.0005-0.0-0.0-72.7-28.80-0.0005-0.0-0.0-76.9-30.40-0.0005-0.0-

14、0.0-81.2-32.00-0.0005-0.0-0.0-85.5-計算成功完成（9）單樁樁頂力N：1139.9kN2.2樁長計算利用橋梁通7.77版樁長計算工具，樁頂豎向力取1139.9kN，初擬樁長、樁徑分別為32m、1m，計算結果滿足承載能力要求。樁長計算書見附錄1。利用橋梁博士3.03版 基礎計算工具復核單樁承載力<<橋梁博士>>-基礎計算系統輸出文檔文件: F:2012工作K3+665 單樁承載力.sdp文檔描述: K3+665單樁承載力任務標識: 橋臺計算類別: 單樁容許承載力-數據:樁類型:摩擦樁樁截面周長: 3.142 m, 樁截面面積: 0.785

15、m*m土層特征:深度側摩阻土承載力4.50020.00080.0008.50020.000100.00011.70033.000160.00013.80050.000180.00021.50065.000200.00024.30052.000180.00025.00050.000150.00028.30070.000240.00028.80055.000220.00034.60090.000260.00035.000150.000320.00038.40070.000260.000-計算結果:深度容許承載力0.00031.41.00062.82.00094.23.000125.74.00015

16、7.15.000196.36.000227.87.000259.28.000290.69.000355.810.000407.611.000459.512.000527.213.000605.714.000696.815.000799.016.000901.117.0001003.218.0001105.319.0001207.420.0001309.521.0001411.722.0001495.723.0001577.424.0001659.125.0001726.826.0001872.127.0001982.128.0002092.029.0002204.430.0002345.831

17、.0002487.132.0002628.533.0002769.934.0002911.335.0003114.036.0003200.437.0003310.338.0003420.338.4003464.3-計算成功完成2.3樁配筋計算：<<橋梁博士>>-截面設計系統輸出文檔文件: 文檔描述: 1m任務標識: 1m橋臺樁配筋任務類型: 截面配筋計算-截面高度: 1.0 m構件計算長度: 22.0 m-荷載信息:荷載類型: 軸力(KN) 剪力(KN) 彎矩(KN-m)其它1 1.14e+03 272 733汽車沖擊系數: 0.0-計算信息: 鋼筋混凝土截面承載能力極

18、限狀態荷載組合I-計算結果:荷載組合結果:內力 最大軸力 最小軸力 最大剪力 最小剪力 最大彎矩 最小彎矩軸力 1.28e+03 0.0 1.28e+03 0.0 1.28e+03 0.0剪力 305 0.0 305 0.0 305 0.0彎矩 821 0.0 821 0.0 821 0.0-配筋結果:位置 最大軸力 最小軸力 最大彎矩 最小彎矩 建議配筋上緣 3.82e-03 0.0 3.82e-03 0.0 3.82e-03下緣 3.82e-03 0.0 3.82e-03 0.0 3.82e-03注: 1. 配筋面積單位: m*2 2. 選用鋼筋: 中交新鋼筋:HRB335鋼筋 3. 鋼筋直徑 = 25 mm-計算成功完成計算結果為：配筋面積3.82e-03，選配14根25的鋼筋，配筋面積6.87e-03，配筋率0.87%。附錄1：橋墩樁長計算注：
