材料成型及控制工程焊接課程設計說明書1

1、1 前言本次課程設計主要是尾氣回收塔外殼的焊接生產工藝設計，包括材料的焊接性分析、焊接工藝方案分析及工藝評定、確定焊接結構生產工藝流程、確定產品外殼主要零件的加工工藝及檢驗、繪制焊接結構簡圖、確定部件的裝焊工藝等。通過設計，初步掌握根據產品圖樣及技術要求制定焊接工藝規程的方法、焊接工藝設計的步驟，提高分析焊接生產實際問題、解決問題的能力。2 焊接生產工藝性分析2.1 焊接結構工藝性審查 產品圖樣結構審查此次設計的設備為尾氣回收塔殼體，筒體直徑800mm，容器總長9292mm，壁厚8mm。由圖2-1可知：筒體之間通過容器法蘭螺栓連接，筒體左端接橢圓形封頭，筒體上有接管，筒體右端連接件整體參與固定

2、。圖2-1尾氣回收塔殼體結構圖主要加工手段為焊接，此外還采用沖壓、卷彎、機加工等輔助工藝。焊接方法采用CO2氣體保護焊，接頭形式為對接、角接。 產品技術特性及檢驗要求尾氣回收塔殼體技術特性如表2-1所示：表2-1 尾氣回收塔殼體技術特性表設計壓力設計溫度物料名稱物料特性焊縫系數試驗壓力容量/常壓常溫碳化尾氨、母液刺激性0.7盛水試漏4.5本設備按NB/T 47003-2009鋼制焊接常壓容器和HG 20652-1998塔器設計技術規定進行制造、試驗及驗收。焊縫進行X射線局部無損探傷，探傷長度分別不少于縱縫長度的10%，質量評定按JB/T 4730.2-2005承壓設備射線檢測達到級為合格。角焊

3、縫按JB/T 4730.1-2005進行磁粉探傷。塔節兩端法蘭密封面與筒體軸線應垂直，偏差不大于1mm。塔體總裝后彎曲度小于2/1000塔高，且總彎曲度小于8mm。設備制造完成后進行盛水試漏。2.2 母材的焊接工藝性分析 WCF-62的特性WCF-62屬于低合金結構鋼，這類鋼是在碳素鋼的基礎上添加少量的合金元素進行冶煉而成。它與普通的碳錳鋼相比較，不僅強度高，而且焊接性能優良，可作為低溫壓力容器用鋼 (尤其適用于大型球形儲罐)。該鋼通過降低含碳、硫、磷量(C009 %)和Pcm值(PcmO02)，并有效地利用低碳范圍內硼和其它合金元素的淬透性效果，可以確保所希望的強度（610725MPa）和低

4、溫韌性（-40，40）。母材原始狀態為調質狀態，其回火溫度約為640660。其化學成分和力學性能見表2-2和表2-3所示： 表2-2 WCF-62的化學成分（GB 713-2008）化學成分質量分?jǐn)?shù)（%）CMnSiMoVSpNiCr0.091.11.50.150.350.30.020.060.020.030.50.3 表2-3 WCF-62的力學性能（GB 713-2008）力學性能s(MPa)b(MPa)(mm)(%)橫向490610725165018-40,40 WCF-62的焊接性分析冷裂紋及影響因素 冷裂紋的形成是淬硬組織、拘束應力及擴散氫三種因素綜合作用的結果。從材料本身來考慮，淬硬

5、組織是引起冷裂紋的決定性因素。對于WCF-62鋼來說，因其在低碳的基礎上通過加入多種提高淬透性的合金元素，保證獲得強度高、韌性好的低碳馬氏體和部分下貝氏體的混合組織。特點是馬氏體含量低，所以它的開始轉變溫度Ms點較高，緩慢冷卻，則生成的馬氏體還能來得及進行一次“自回火”處理。熱裂紋及其影響因素 這類鋼作為高強度的焊接結構用鋼，因此含碳量限制得較低，在合金成分的設計上也都考慮到了焊接性的要求。再熱裂紋及其影響因素 母材中引起再熱裂紋的合金元素主要是Mo、V。其中，V的影響最大，Mo次之，而且當二者同時加入時就更嚴重。因此，在焊接時要注意再熱裂紋的問題。 熱影響區液化裂紋及其影響因素 對液化裂紋而

6、言，通常是含碳量越高，要求MnS比也越高。含碳量不超過0.2%，MnS小于30，其液化裂紋敏感性大。故避免這類裂紋的關鍵在于控制C和S的含量，保證高的MnS比。此外，工藝因素對液化裂紋的形成也起著很大的作用，首先是線能量。線能量越大，晶粒長得越大，晶界熔化越嚴重，而且液態晶間層存在的時間也越長，液化裂紋產生的傾向也越大。因此，從工藝上可以采取小線能量的焊接方法、控制熔池形狀、減少凹度等措施。熱影響區的性能變化 母材中由于含有較多的固氮元素，因此熱影響區中不會產生明顯的熱應變脆化，其中過熱區的脆化是主要問題。（1）過熱區的脆化：引起脆化的原因除了奧氏體的晶粒粗化引起的脆化外，主要原因是由于上貝氏

7、體和M-A組元的形成。（2）焊接熱影響區的軟化：熱影響去內凡是加熱溫度高于母材回火溫度至Ac1的區域，由于碳化物的積聚長大而使鋼材軟化。此外，軟化的程度和軟化去的寬度與焊接工藝也有很大關系。對于WCF62鋼而言，其強度級別不太高，但制定其焊接工藝時必須考慮這一問題。2.3 WCF-62焊接工藝要點 焊接方法和焊接材料的選擇焊接方法的選擇 母材的含碳量低，因此淬火后的組織是強度和韌性都較高的低碳馬氏體和貝氏體，這對焊接非常有利。在焊接這類鋼時要注意兩個基本問題：一是要求在馬氏體轉變時的冷卻速度不能太快，使馬氏體能有“自回火”作用，以免冷裂紋的產生；二是要在800500之間的冷卻速度大于產生脆性混

8、合組織的臨界速度。 WCF-62的s低于980 Mpa，因此熔化極氣體保護焊、手弧焊、埋弧焊和鎢極氬弧焊等都能采用。本次設計采用CO2氣體保護焊進行對接焊縫和角焊縫的焊接。焊接材料的選擇 選擇焊接材料時必須考慮兩方面的問題：一是不能有裂紋等焊接缺陷產生；二是能滿足使用性能要求。選擇焊接材料的依據是保證焊縫金屬的強度、塑性和韌性等力學性能與母材匹配。WCF-62鋼選用H08Mn2MoA焊絲比較合適。 接頭與坡口型式設計焊縫布置與接頭的應力集中程度都對接頭質量有明顯的影響。合理的接頭設計應使應力集中系數盡可能的小，且具有好的可焊性，便于焊后檢驗。一般來說，對接焊縫比角焊縫更合理。同時便于進行射線或

9、超聲波探傷，坡口形式以U形為佳，單邊V形也可采用。但必須在工藝規程中注明要求兩個坡口面必須完全焊透。為了降低焊接應力，可采用雙V或雙U坡口。無論采用何種形式的接頭或坡口，都必須要求焊縫與母材交界處平滑過渡。本次設計，殼體厚度小于22mm，開Y形坡口。低合金結構鋼的坡口可用刨邊機加工坡口?；厥账んw厚度小于100mm，不需要預熱。 坡口型式如圖2-2所示。 圖2-2 坡口型式2.4 母材的焊接性試驗對WCF-62鋼的焊性進行試驗，可用以下幾種方法來衡量該鋼的焊接性。 插銷試驗采用插銷試驗方法，可以定量測定低合金鋼焊接熱影響區冷裂紋敏感性。插銷試件和底板尺寸分別如圖2-3和圖2-4所示。 圖 2-

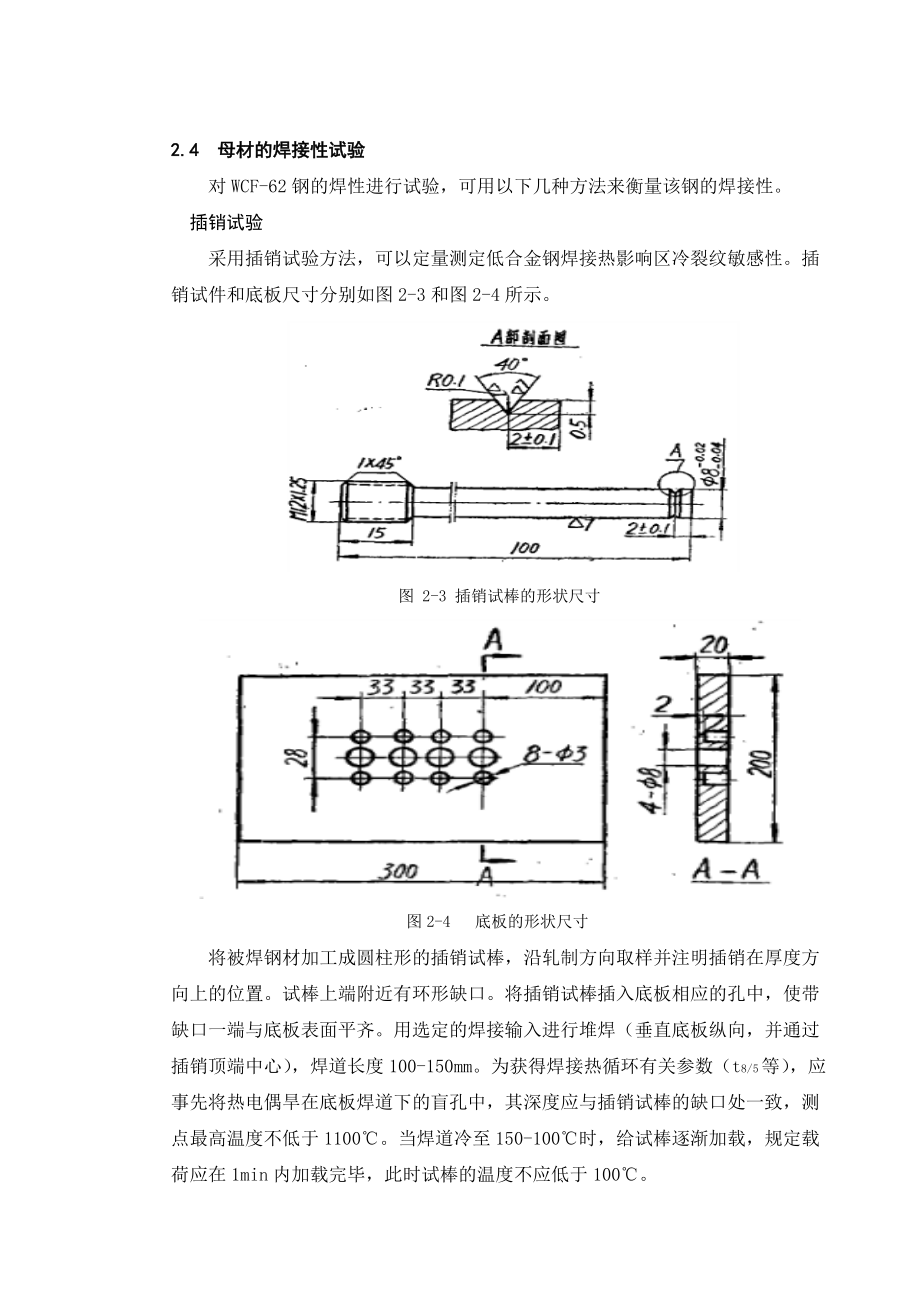

10、3 插銷試棒的形狀尺寸 圖2-4 底板的形狀尺寸 將被焊鋼材加工成圓柱形的插銷試棒，沿軋制方向取樣并注明插銷在厚度方向上的位置。試棒上端附近有環形缺口。將插銷試棒插入底板相應的孔中，使帶缺口一端與底板表面平齊。用選定的焊接輸入進行堆焊（垂直底板縱向，并通過插銷頂端中心），焊道長度100-150mm。為獲得焊接熱循環有關參數（t8/5等），應事先將熱電偶旱在底板焊道下的盲孔中，其深度應與插銷試棒的缺口處一致，測點最高溫度不低于1100。當焊道冷至150-100時，給試棒逐漸加載，規定載荷應在1min內加載完畢，此時試棒的溫度不應低于100。 載荷保持16h或24h后卸載，若試棒未斷，而采用“斷裂

11、準則”，應增加載荷重復上述試驗，直至試棒發生斷裂，然后降低約10Mpa的載荷，而試棒未發生斷裂，此值即為“斷裂準則”的“臨界應力”。 接頭機械性能試驗 考慮到WCF-62鋼焊后要進行消除應力退火處理，而退火后其接頭的強度是否能滿足與母材等強性的要求，這就需要選擇不同熱處理規范進行試驗，如表2-4所示。表2-4 不同熱處理規范對接頭強度的影響熱處理規范焊 態620×2小時退火610×2小時退火備 注b(MPa)656671647651647647線能量1719kJcm試驗得出WCF-62鋼配用H08Mn2MoA焊絲接頭強度可滿足與母材強度相匹配的等強性要求，即使焊后熱處理溫度

12、達到母材回火溫度(640)時， 接頭強度仍不低于607MPa，最高可達647MPa。3 焊接工藝性評定3.1 焊接試件的制備采用刨邊機進行坡口加工。清除坡口附近的水、油污、銹漬等雜質。（1）對接焊縫試件的制備 采用Y形坡口，坡口型式如圖2-2所示。采用CO2氣體保護焊，CO2氣體保護焊的規范參數包括電源極性、焊絲直徑、電弧電壓、焊接電流、氣體流量等。 (一)電源極性   CO2氣體保護焊焊接一般材料時，采用直流反接；在進行高速焊接、堆焊和鑄鐵補焊時，應采用直流正接。 (二)焊絲直徑   二氧化碳?xì)怏w保護焊的焊絲直徑一般可根據板厚選擇?；厥账んw厚度8mm

13、，可選1.01.6mm的焊絲。 (三)電弧電壓和焊接電流  對于一定直徑的焊絲來說，在二氧化碳?xì)怏w保護焊中，采用較低的電弧電壓，較小的焊接電流焊接時，焊絲熔化所形成的熔滴把母材和焊絲連接起來，呈短路狀態稱為短路過渡。大多數CO2氣體保護焊工藝都采用短路過渡焊接。當電弧電壓較高、焊接電流較大時，熔滴呈小顆粒飛落稱為顆粒過渡。16或20mm的焊絲自動焊接中厚板時，常采用這種過渡。 綜上所述，其焊接工藝參數如表3-1所示。 表3-1 CO2氣體保護焊工藝參數 板厚/mm坡口形式氣體流量L/min焊絲直徑/mm焊接電流/A焊接電壓/V焊絲焊接速度m/h電流極性8Y型23251.21

14、301502022H08Mn2MoA22直流反接（2）角接焊縫試件的制備 采用CO2氣體保護焊焊接，如圖3-1所示。其工藝參數見表3-2。 表3-2 CO2氣體保護焊工藝參數坡口形式氣體流量L/min焊絲直徑/mm焊接電流/A焊接電壓/V焊絲焊接速度m/h電流極性單邊V型23251.21201401315H08Mn2MoA20直流反接 圖3-1 角接試件及坡口設計3.2 焊接試件試驗方法 拉伸試驗金屬拉伸實驗是測定金屬材料力學性能的一個最基本的實驗，是了解材料力學性能最全面，最方便的實驗。按GB/T 228-2002規定對試件進行拉伸強度試驗，如圖3-2所示。 圖3-2 拉伸試件 沖擊試驗將試

15、樣置于低溫槽的均溫區冷卻到-40后，保溫足夠長的一段時間，然后將試樣取出進行沖擊試驗。使用液體冷卻介質，保溫時間不得少于5min。試樣移出冷卻介質至打斷的時間不超過5s，如超過5s則應將試樣放回冷卻介質重新冷卻，保溫，再進行試驗。采用擺錘沖擊試驗，其示意圖如圖3-3所示。 圖3-3 擺錘沖擊試驗 彎曲試驗將試件放在實驗機帶滾動軸的支座上，用規定的彎心直徑壓頭將試件彎曲到要求的角度，彎曲試件的中心應對準焊縫中心，當彎曲到規定角度后，焊縫拉伸面沿試件寬度方向上所允許出現的裂紋或缺陷不大于1.5，沿試件長度方向上為不大于3mm。試件如圖3-4所示。 圖3-4 彎曲試件 3.3 工藝評定試驗分析（1）

16、無損探傷 試驗試板焊后經射線探傷，均末發現焊接缺陷。（2）接頭力學性能 根據接頭力學性能試驗的結果，其接頭強度、塑性均能滿足規定的標準值。（3）接頭沖擊韌性 試驗結果表明，焊縫金屬的-40卻貝沖擊值可以達到規定標準，熱影響區-40卻貝沖擊值比規定的標準值要高得多，其沖擊值完全可以滿足WCF-62鋼的標準。熔合線的沖擊值所反映的是焊縫或熱影響區的沖擊韌性。可以認為，只要是熱影響區尤其是焊縫金屬的沖擊韌性解決好了，熔合線的沖擊韌性應該能獲得較為滿意的結果。（4）根據試驗可以看出，焊接接頭無淬硬組織。接頭的硬度分布是正常的。調質鋼焊接后，如不再進行調質處理，則熱影響區的軟化將成為調質鋼焊接的一個重要

17、問題， 而WCF-62鋼的焊接接頭并無軟化現象。3.4 焊接工藝參數的選擇從防止冷裂紋出發，要求冷卻速度慢為佳，但對防止脆化來說，卻要求冷卻較快為好，因此應該確定兼顧兩者的冷卻速度范圍。這個范圍的上限取決于不產生冷裂紋，下限取決于熱影響區不出現脆化的混合組織。但在焊接厚板時，即使采用了大的線能量，冷卻速度往往還是超過了它的上限，這就必須通過預熱來使冷卻速度降到低于不出現裂紋的極限值。因此，正確選擇線能量和預熱這兩個參數使保證不出現裂紋和脆化的關鍵。焊接線能量 如果焊接線能量較大，使得熱影響區的晶粒粗大，則焊縫中的柱狀晶也粗大，焊接線能量大，必然會引起結晶時的冷卻速度較慢，最高加熱溫度Tm升高和

18、Ac3以上停留的時間長，從而導致焊縫金屬的晶粒就更粗大。線能量較小，焊速過快，焊工操作困難，而且易產生夾渣等焊接缺陷，所以焊接線能量一般應以812kJ/cm為宜。預熱溫度 預熱主要希望它能降低馬氏體轉變時的冷卻速度，通過馬氏體的自回火作用來提高抗裂性能。由于殼體厚度僅8mm，所選用的鋼板厚度為8mm，所以不需要預熱。焊后熱處理：考慮到WCF-62 鋼調質時的回火溫度為640660，所以焊后退火處理溫度，只能是600左右。在此溫度范圍內，焊縫-40沖擊韌性是可以滿足所規定的要求的。4 工藝方案的選擇本次設計的尾氣回收塔殼體，其主體部分由封頭、三段筒體和圓筒形裙座采用法蘭連接組成，封頭和筒體上連接

19、有接管，接管與法蘭連接。由此可以確定其制造工藝方案如下：1.根據圖樣技術要求分別制造各個零部件，可采用鍛、焊、機加工等手段，零件制造完成后，需要進行尺寸、質量等檢驗。2.根據圖樣要求進行裝焊，可以采用必要的裝配夾具等。裝焊完成后，需要進行無損檢驗，可以采用射線探傷、磁粉探傷等。3.殼體制造結束后，需要按要求盛水試漏。5 主要零件的加工制造5.1 筒節的制造筒節的制造工藝流程如下：1. 鋼板復檢：對鋼板進行復檢，內容包括鋼的化學成分、各種力學性能、表面缺陷及外形尺寸（主要是厚度）的檢驗。一般采用抽檢法，抽檢的百分比15%。2.預處理：復檢合格后對鋼板進行矯正，原理如圖5-1所示。矯正后對鋼板 圖

20、5-1 七輥矯平機矯正原理進行噴丸、噴漆等表面處理。原理：將淬硬鋼丸(一般應用錳鋼丸,直徑為0.8-1.2mm,硬度為HRC47-50),以壓縮空氣噴出或離心式噴丸機借離心力甩到金屬表面, 利用鋼丸對金屬表面的沖擊作用使零件表面硬化。鋼丸沖擊金屬表面:第一使零件表面生成0.1-0.4mm 深的硬化層, 增加零件表面對塑性變形和斷裂的抵抗能力,并使表層產生壓應力,提高其疲勞強度;第二使零件表面上的缺陷和由于機械加工所帶來的損傷減少, 從而降低應力集中。3.劃線：劃線前應展開，可采用計算展開法。具體展開公式如下： L=（Dg+）+S式中 L-筒節毛坯展開長度 Dg-容器公稱直徑 -

21、容器壁厚 S-加工余量（包括切割余量、刨邊余量和焊接收縮量等）（mm），如兩側均需刨邊，則取1015mm。筒體展開后，其實就是一塊矩形金屬板。毛坯寬度為筒節的長度，其大小取決于原材料的寬度和容器上焊縫的分布情況（焊縫不允許十字交叉）。注意，毛坯實際寬度也要包括加工余量S。經查閱資料及計算，如圖5-2所示，取劃線尺寸為2547×2158（長度×寬度）的坯料。 圖5-2 下料尺寸示意圖4.下料：采用QH11剪板機下料。5.邊緣加工：采用刨邊機進行鋼板的直線邊緣加工和開坡口，加工精度高，坡口尺寸準確。坡口型式及加工尺寸如圖2-2所示。6.卷制：采用對稱式三輥卷板機來卷制鋼

22、板。（1）預彎 采用對稱式三輥卷板機彎卷鋼板時，鋼板兩端各有一平直段無法彎卷。為使鋼板都能彎曲成同一曲率，在卷板前要先將其兩端彎曲成所需要的曲率，稱為預彎。 本次設計利用壓力機預彎。受模具長度限制，板料的壓彎需逐段進行，且在壓制過程中需要隨時用樣板檢查曲率半徑的大小，以保證成形尺寸滿足要求。如圖5-3所示。 圖5-3 利用壓彎機預彎（2）對中 板料預彎后，放入卷板機上下輥之間進行輥卷前必須使板料的母材與輥的軸線平行，使板料的縱向中心線與輥的軸線保持相互垂直，即對中，其目的是防止鋼板在滾卷過程中產生扭斜變形。（3）卷圓 鋼板對中后，即可用上輥壓住板料并使之產生一定彎曲，開動機床進行滾卷。每滾卷一

23、次行程，便適當下調上輥一次，這樣經過多次滾卷就可將板料彎曲成所要求的曲率。在滾卷過程中要注意：隨時用卡樣板測量，看是否達到曲率要求，不可過卷量太多，因?yàn)檫^卷要比曲率不足難以修正，且易使金屬性能變壞。在冷卷時要考慮到回彈的影響，必須施加一定的過卷量。當卷制達到曲率要求時，還應在此曲率下多卷幾次，以使其變形均勻和釋放內應力，減少回彈。WCF-62鋼回彈量較大，需要在最終成形之前進行一次退火。卷板機輥?zhàn)拥奈恢藐P(guān)系如圖5-4所示。圖5-4 三輥卷板機輥?zhàn)拥奈恢藐P(guān)系7縱縫裝焊：筒節的裝配一般在V形鐵或焊接滾輪上進行。帶鐵的螺旋壓緊器和斜楔式壓緊器可以防止錯邊，螺旋拉緊器可以調整間隙。如圖5-5所示。 a

24、帶鐵的螺旋壓緊器 b螺旋拉緊器 C斜楔式壓緊器 圖5-5 輔助夾具通過采用夾具保證縱縫邊緣齊整，且沿著整個長度方向上間隙均勻一致后，可進行定位焊。定位焊時，焊點要有一定尺寸，且焊點間距300mm。筒節縱縫采用CO2氣體保護焊焊接，坡口形式與尺寸見圖2-2，采用NBC-160 CO2半自動焊機，其焊接工藝參數見表5-1： 表5-1 筒節縱縫焊接工藝參數板厚/mm坡口形式氣體流量L/min焊絲直徑/mm焊接電流/A焊接電壓/V焊絲焊接速度m/h電流極性8Y型23251.21401601820H08Mn2MoA22直流反接焊后退火溫度：600左右其焊接工藝卡見附錄一。8矯圓：焊接結束后，在卷板機上進

25、行矯圓，大致可分三個步驟。（1）工件放入卷板機上輥之后，根據計算，將上輥調至所需要的最大矯正曲率的位置進行加載。（2）使工件在矯正曲率下多次滾卷，并著重于焊縫區的矯正，使圓筒曲率均勻一致。經測量，直到合乎要求為止。（3）逐漸卸除載荷，并使工件在逐漸卸除載荷的過程中多次滾卷。9無損檢驗：焊縫進行X射線局部無損探傷，探傷長度分別不少于縱環焊縫長度的10%，質量評定按JB4730.2-2005焊縫射線探傷標準達到級為合格。10制孔：須在筒體上開1個50mm的孔。先要進行劃線、打標記來確定孔中心的位置。將筒節置于V形鐵上固定，在筒體上已標記的孔中心位置分別沿筒體徑向和周向劃出接管的尺寸和位置線。仔細檢

26、查核對孔的大小、方位后開孔，選用型號為Z3080搖臂鉆床鉆出。5.2 標準橢圓形封頭的制造按JB/T 4746-2002鋼制壓力容器用封頭，標準橢圓形封頭由半個橢球和一個高度為h的圓柱形短節（封頭直邊部分）構成，如圖5-6所示。其型式參數關系為：Di4（H-h）DNDi圖5-6 橢圓形封頭封頭外形尺寸如下：公稱直徑：DN800mm封頭壁厚：a8mm直邊高度：h63mm封頭總深度：H263mm封頭制造工藝如下：1.鋼材復檢：復檢材料成分、規格、牌號。2.預處理：矯正，噴丸處理。3.劃線：橢圓形封頭毛坯尺寸的計算：式中： P封頭橢圓部分的半周長a橢圓的長半軸b橢圓的短半軸。由于a=400mm，b=

27、200mm，得出P=980.5mm。考慮加工余量后，封頭毛坯直徑可按下式計算：D0=P+2hk0+2S式中：封頭沖擊成形是的拉伸系數，取k0=1S封頭邊緣加工余量h直邊高度可求得D0=1116.5mm。綜上，在原材料上劃一直徑為1116.5mm的圓。4.下料：采用等離子弧切割下料。5.熱沖壓：先加熱至1000，再1000t水壓機壓制成形并預留直邊加工余量。6.二次劃線：量取直邊高度63mm劃線，同時對150mm的孔劃線。7.切割：LGK8等離子弧切割機切出63mm直邊。8.鉆孔：先用Z3080搖臂鉆床鉆出20mm的孔?？孜恢萌鐖D5-7所示。 圖5-7 孔位置示意圖9.擴孔：用CWC-200擴孔

28、機擴孔至150mm。10.檢驗：按圖樣要求檢查其尺寸、質量等。其加工工藝過程卡見附錄二。5.3 法蘭的制造由圖可知?dú)んw上有凹面、凸面、槽面三種法蘭。其具體參數如表5-1、5-2、5-3所示。表5-1凹面法蘭（HG5016-58）參數DgdpgF1F2F3xyz25646424310911094表5-2 凸面法蘭（HG5016-58）參數DgdpgF1F2F3xyz801324024.53.5149150128表5-2 槽面法蘭（HG5016-58）參數DgdpgF1F2F3xyz公稱直徑管 子法 蘭 (毫米)螺 栓焊 縫外徑壁厚外徑螺孔中心圓直徑連接凸出部分高 度厚度螺栓孔直 徑重量數量規 格

29、焊縫的直角邊 焊縫離 法 蘭面 距 離DNdHSDD1fbdKgn直徑×長度KH50573.5160125318182.094M16 × 5545管法蘭制造工藝如下：1.材料復檢、預處理:與筒體基本一致。2.下料：采用GB4235鋸床，從100mm的圓鋼上鋸取長81mm的一段。3.鐓粗：始鍛溫度11501200，終鍛溫度800850，使直徑達160±2mm，厚度達30±2mm。4.墊環局部鐓粗：始鍛溫度11501200，終鍛溫度800850，使法蘭盤直徑達180±2mm，厚度達25±2mm。5.熱處理: 對其進行600650回火，保溫

30、4h,空冷，以恢復組織。6.滾圓修整。7.鉆孔：用Z3080搖臂鉆床鉆出50mm孔。8.一次檢驗：檢驗鍛造后尺寸是否在允許范圍，是否存在夾層等內部缺陷。9.粗銑：X5032銑床粗銑兩端面各留余量1mm。10.劃線：在已銑好的大端面上，畫出18通孔位置線，并用樣沖做好標記。11.鉆孔：用Z3080搖臂鉆床鉆18螺栓孔。12.精銑：銑床精銑兩端面，不再留余量。13.精車：CA6140車床精車柱面，不再留余量。14. CA6140普通車床修銳邊。15.二次檢驗：對法蘭進行表面檢驗，法蘭的表面應光滑，不得有裂紋及其它降低法蘭強度或連接可靠性的缺陷。5.4 接管的制造取連接上述法蘭與對應筒體的尺寸為50

31、×3.5mm（內徑×壁厚）的接管為研究對象，進行接管設計研究。采用與母材相同材質的無縫鋼管。尺寸與法蘭公稱直徑相匹配，按GB/T8162-2008，其具體參數如表5-3所示。表5-3 接管參數(GB/T8162-2008)內徑/mm50壁厚/mm3.5理論重量/(Kg/m)4.62其制造工藝過程如下：1.鋼管復檢：檢查鋼管材質、圓度、型號。2.預處理：清除管表面雜質。3.劃線：在鋼管上按需要長度劃線4.下料：采用等離子弧切割切出相應長度鋼管。利用等離子弧的熱能實現被切割材熔化的方法稱等離子弧切割，它是利用高速、高溫和高能的等離子體來迅速加熱熔化被切割的材料，并借助內部或外部

32、的高速氣流。將熔化的材料排開，直至等離子氣流束穿透工件背面而形成切口，從而達到切割的目的。如圖5-9所示。 圖5-9 等離子弧切割5.車加工：在車床上加工切割斷面，使其達到標準要求；6.清理：表面清洗，使其表面不得有油污等雜質；7.檢驗：另取相同鋼管，按GB/T 3091-2008進行拉伸、彎曲、盛水試漏試驗。5.5 支座的制造設備采用圓筒形裙座支承，其基本結構如圖5-10所示，按GB 150.1150.4-2010固定式壓力容器和JB-T4710-2005鋼制塔式容器進行設計。圖5-10 圓筒形裙座裙座結構的筒體部分、接管部分和法蘭部分的制造工藝過程不再詳述，重點對底板和地腳螺栓座的制造工藝

33、進行設計研究。（1） 底板制造工藝過程：鋼材復檢預處理劃線、標記下料1120×16mm（直徑×厚度）鉆孔制螺栓孔（2） 地腳螺栓座的制造工藝過程 其結構如圖5-11所示，其主要結構為壓板、圓筒和兩塊筋板。地腳螺栓座尺寸見表5-4。 圖5-11 地腳螺栓座結構圖表5-4 地腳螺栓座尺寸表(JB-T4710-2005)螺栓規格LkBCA(D)L3GczL1L5L4d2d3d4M27×32006050170(200)7512181214011060304350圓筒制造工藝過程：同筒節制造工藝過程。壓板制造工藝過程：鋼材復檢預處理劃線、標記下料鉆孔制螺栓孔筋板制造工藝過程

34、：鋼材復檢預處理劃線下料（3）局部裝焊工藝過程 按圖5-11所示，將底板、壓板、筋板裝配點固焊接（CO2氣體保護焊）檢驗6 各部件的裝焊工藝裝配焊接就是將已加工好的零件按圖樣規定的相互位置加以固定組裝成零部件或結構，并焊接成形的過程。采取分部件裝配，在裝配過程中，允許偏差值要小于2mm。在夾具上定好位置的工件，必須進行夾緊，否則無法保證它的既定位置，即始終使工件的定位基準與工件的定位元件緊密接觸。為此，夾緊所需的力應能克服操作過程在紅產生的各種力，如工件的重力、慣性力、因控制焊接變形而產生的拘束力等。夾緊力應該指向定位基準，而且其指向應有利于減少夾緊力，通過傳動機構而使夾緊元件與工件受壓面直接

35、接觸而完成夾緊。在焊接過程中，由于焊接是局部加熱和局部冷卻成型過程，局部區域各部分金屬處于從液態到塑性狀態在到彈性狀態的不同狀態，并隨熱源的變化而變化。其在焊接受熱的過程中，受熱大的部分，在隨后的冷卻過程中會產生較大的焊接應力，使其在焊接后產生較大的焊接應變，這是焊接應力變形的根本原因。在工藝設計中要采用適當?shù)姆椒ㄈケM量減少焊接應力和變形。減少變形措施有：(1)設計時，避免焊縫的十字交叉，避免其應力集中，保持較好的焊接操作可適性。(2)焊接前采取預熱，減緩其冷卻速度過大而產生較大的應力。焊接采取了合理的焊接順序和方向，調整了其應力分布。裝焊過程中采取了降低焊縫拘束度的工藝措施，補償焊縫的縮量。

36、（3）焊后采取錘擊法，能在金屬表面層內產生局部雙向塑性延展，補償焊縫區的不協調應變達到釋放焊接殘余應力的目的。6.1 筒體、封頭與法蘭的裝焊筒體與封頭的連接采用加有密封圈的法蘭進行連接。筒體、封頭分別與法蘭連接，焊縫為環焊縫,焊后進行法蘭間的裝配。封頭與法蘭的裝配、焊接都在小型變位器上進行，禁止將法蘭密封面與裝配平臺接觸，以避免擦傷密封面。其焊接接頭均屬于角接頭，坡口形式及尺寸見圖3-1，裝焊示意圖如圖6-1所示：圖6-1 法蘭與封頭、法蘭與筒體的裝焊示意圖焊接方法采用CO2氣體保護焊，其焊接工藝參數見表3-2。焊縫附近的油污等雜質要清理干凈。需要在夾具上采用剛性固定，限制角變形。焊后對焊縫進

37、行磁粉探傷。6.2 筒體與接管的裝焊（1）劃線 如圖6-2所示。圖6-2 筒體與接管裝焊法蘭劃線示意圖（2）裝配 按定位線找正位置進行裝配。接管與筒體的垂直度，可用直角尺測量校正。（3）焊接 先實施定位焊，應使焊接點對稱分布，使工件準確定位。然后采用CO2氣體保護焊進行焊接，坡口形式及尺寸見圖3-1，焊接工藝參數見表6-1，裝焊示意圖如圖6-3所示。表6-1 CO2氣體保護焊焊接工藝參數坡口形式氣體流量L/min焊絲直徑/mm焊接電流/A焊接電壓/V焊絲焊接速度m/min電流極性單邊V型8251.2801201015H08Mn2MoA0.4直流反接圖6-3 裝焊示意圖（4）檢驗 檢查工件的位置

38、、尺寸精度是否符合技術要求。對焊縫進行磁粉探傷。6.3 封頭與接管的裝焊封頭與接管的焊接接頭是角接接頭，采用CO2氣體保護焊進行焊接，其焊接工藝參數見表6-1，其坡口形狀及尺寸見圖3-1，裝焊示意圖如圖6-4。 圖6-4 封頭與接管裝焊示意圖其裝配同接管與筒體的裝配工藝。6.4 接管與法蘭的裝焊裝配在焊接變位器上進行，它可以將焊件各種位置的焊縫調整到易焊位置施焊。接管與管法蘭的連接采用對口焊形式，如圖6-4所示。 圖6-4 接管與法蘭裝焊示意圖采用CO2氣體保護焊進行焊接，焊接工藝參數見表6-1，坡口形狀及尺寸見圖3-1。焊縫附近的油污等雜質要清理干凈，焊接過程穩定。6.5 支座與筒體的裝焊其裝焊工藝過程類似筒體與封頭的裝焊工藝過程，坡口形式及尺寸見圖3-1，采用CO2氣體保護焊，焊接工藝參數見表3-2。7 產品質量檢驗本設備按NB/T 47003-2009鋼制焊接常壓容器和HG 20652-1998塔器設計技術規定進行制造、試驗及驗收。焊縫進行X射線局部無損探傷，探傷長度分別不少于縱環焊縫長度的10%，質量評定按JB/T 4730.2-2005承壓設備射線檢測達到級為合格。角焊縫按JB/T 4730.1-2005進行磁粉探傷。塔節兩端法蘭密封面與筒體軸線應垂直，偏差不大于1mm。塔體總裝后彎曲度小于2/1000塔高，且總彎曲
