PLC課程設計 -

1、1目 錄1.1.可編程控制器的簡介可編程控制器的簡介 .3 1.1 PLC 的工作原理 .3 1.2 PLC 的應用 .3 1.3 現階段發展?fàn)顩r .4 1.4 未來發展趨勢 .4 2.課程設計目的課程設計目的 .4 3.3.電梯模型電梯模型 PLCPLC 控制系統設計控制系統設計 .5 3.1 電梯控制系統實現的功能 .53.2 三層電梯設計要求.64. 三層電梯控制系統的總體設方案三層電梯控制系統的總體設方案. .64.1 硬件的設計.74.2 軟件的設計.74.2.1 I/O 分配表.74.2.2 中間繼電器.74.2.3 端口分配圖.75.5.梯形梯形圖圖 .76.6.設計總結設計總結

2、 .77.參考文獻參考文獻 .351 1、可編程控制器的簡介、可編程控制器的簡介可編程控制器，采用可編程序的存儲器，用以在其內部存儲執行邏輯運算、順序控制、定時/計數和算術運算等操作指令，并通過數字式或模擬式的輸入、輸出接口，控制各種類型的機械或生產過程?？删幊炭刂破魇且晕⑻幚砥鳛楹诵模Y(jié)合計算機技術，自動控制技術和通信技術發展起來的一種新型工業控制裝置。1.11.1 PLCPLC 的工作原理的工作原理PLC 是采用“順序掃描，不斷循環”的方式進行工作的。即 PLC 運行時，CPU 根據2用戶按控制要求編制好并存于用戶存儲器中的程序，按指令步序號（或地址號）作周期性循環掃描，如無跳轉指令，則從

3、第一條指令開始逐步順序執行用戶程序，直到程序結束。然后重新返回第一條指令，開始下一輪新的掃描。在每次掃描過程中，還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。1.21.2 PLCPLC 的應用的應用 PLC 是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。它采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。PLC 已經廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業。它具有高可靠性、抗干擾能力強、功能強大、靈活，易學

4、易用、體積小，重量輕，價格便宜的特點。 1.31.3 現階段發展?fàn)顩r現階段發展?fàn)顩rSIMATIC S7-200 系列 PLC 適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200 系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。目前，可編程控制器成為工業自動化領域中最重要應用最多的控制裝置，居工業生產自動化三大支柱的首位。其應用的深度和廣度成為衡量一個國家工業自動化程度高低的標志。 1.41.4 未來發展趨勢未來發展趨勢（1 1）產品規模向大、小兩個方向發展。（2 2）PLC 在閉環過程控制中應用日益廣泛。 （3 3）不斷加強通訊功能。（4 4）.新器件和模

5、塊不斷推出 高檔的 PLC。（5 5）編程工具豐富多樣，功能不斷提高，編程語言趨向標準化。 （6 6）發展容錯技術 采用熱備用或并行工作、多數表決的工作方式。 （7 7）追求軟硬件的標準化。2.課程設計目的課程設計目的本設計主要是想通過對電梯的硬件及其軟件的組成，以我們專業學習的可編程控制器（PLC）的知識為基礎，深入了解和分析電梯控制系統的結構和運作，達到對所學知識的應用和延伸。（1）通過對工程實例的模擬，熟練的掌握 PLC 的編程和程序調試方法。（2）進一步熟悉 PLC 的 I/O 連接。（3）熟悉三層樓電梯采用轎廂內外按鈕的編程方法。 3 3 電梯模型電梯模型 PLCPLC 控制系統設計

6、控制系統設計隨著城市建設的不斷發展，高層建筑不斷增多，電梯在國民經濟和生活中有著廣泛的應用。電梯作為高層建筑中垂直運行的交通工具已與人們的日常生活密不可分。在許3多交通設備中，電梯是自動化程度最高的先進設備的一種。以前的電梯主要采用單片機控制，其性能等各方面都不太完善，現在電梯控制系統多采用 PLC，從電梯的性能、器件的靈活性及安全保障方面等都有了很大的提高。3.13.1 電梯控制系統實現的功能電梯停于 1F 或 2F 時，按 3F 電梯呼叫，電梯上升到 3F 才停止。電梯停于 2F 或 3F 時，按 1F 電梯呼叫，電梯下降到 1F 才停止。電梯停于 1F 時，按 2F 電梯呼叫，電梯上升到

7、 2F 停止。電梯停于 3F 時，按 2F 電梯呼叫，電梯下降到 2F 停止。電梯停于 1F 時，2F 和 3F 均有按鈕呼叫，電梯先上升到 2F，暫停 2S，然后上升到 3F停止。電梯停于 3F 時，2F 和 1F 均有按鈕呼叫，電梯先下降到 2F，暫停 2S，然后下降到 1F停止。電梯上升途中或下降途中，任何反方向按鈕呼叫均無效。每層樓之間到達時間應在 12S 之內完成，否則電梯停機。3.23.2 三層電梯設計要求電梯在上升的過程中只響應向上的呼叫，在下降的過程中只響應向下的呼叫，電梯向上或向下的呼叫執行完成后再執行反向呼叫。電梯等待呼叫時，同時有不同呼叫時，誰先呼叫執行誰。具有呼叫記憶、

8、內選呼叫指示功能。具有樓層顯示、方向指示、到站聲音提示功能。4.4.三層電梯控制系統的總體設計方案三層電梯控制系統的總體設計方案4.14.1 硬件設計硬件設計電梯機械組成系統結構： （1）曳引系統 （2）導向系統（3）轎廂（4）門系統（5）重量平衡系統（6）電力拖動系統（7）電氣控制系統（8）安全保護系統 PLC 控制器橋廂內外呼梯按鈕電路脈沖計數電路光電編碼盤樓層顯示電路（7 段數碼管）橋廂開關門電路呼梯按鈕記憶等電路（發光二極管）變頻器拽引電機（拖動電機上下運行）4電梯控制系統硬件結構圖4.24.2 軟件設計軟件設計由于控制中PLC需要持續信號，并要求有燈光指示，所以輸入按鈕要連接到SR鎖

9、存器上以保持信號。此芯片將保持該信號直到此觸發器被復位時清除，復位該觸發器的是1層與3層的平層信號，所以當電梯到達最頂層或最底層時，復位信號使SR鎖存器復位，但是2層復位信號由軟件進行控制，因?yàn)槎訛橹虚g樓層。所以當此電梯正在上行或者下行時，且電梯有應當響應的運行方向時，其對應指示燈應閃爍以顯示其當前所在樓層及運行狀況，此時，PLC將重置對應已經響應的樓層呼叫信號。電梯控制系統由三部分組成：內部呼叫指令，外部呼叫指令，電梯轎廂所在樓層。內部呼叫指令為轎廂內的指令按鈕，包括 1-3 層內呼按鈕，1 個開門按鈕，共 4 個。 。電梯轎廂所在樓層通過三個 LED 顯示，每層對應一個，通過電梯轎廂樓層

10、由 PLC 直接控制4.2.14.2.1 I/O 分配表輸入名稱輸入地址輸出名稱輸出地址一層上呼 U1I0.1一層上呼指示 UP1Q0.0二層下呼 D2I0.2二層下呼指示 DN2Q0.1二層上呼 U2I0.3二層上呼指示 UP2Q0.2三層下呼 D3I0.4三層下呼指示 DN3Q0.3至一層 S1I0.5一層指示燈 SL1Q0.4至二層 S2I0.6二層指示燈 SL2Q0.5至三層 S3I0.7三層指示燈 SL3Q0.6一層到位 SQ1I1.0電梯上升 KM1Q1.0二層到位 SQ2I1.1電梯下降 KM2Q1.1三層到位 SQ3I1.2開門指示燈Q0.0復位按鈕I0.0關門指示燈Q0.14

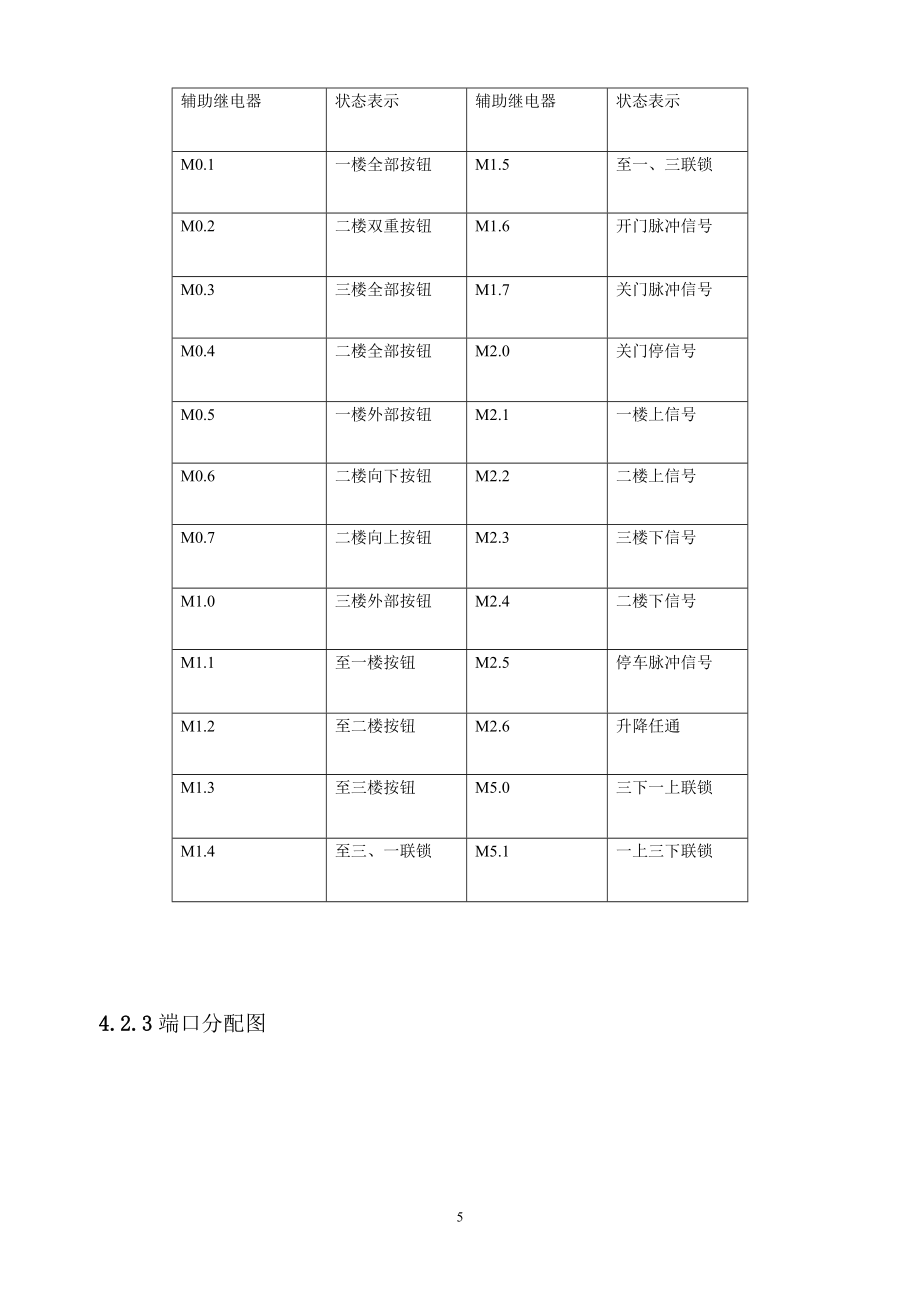

11、.2.24.2.2 中間繼電器5輔助繼電器狀態表示輔助繼電器狀態表示M0.1一樓全部按鈕M1.5至一、三聯鎖M0.2二樓雙重按鈕M1.6開門脈沖信號M0.3三樓全部按鈕M1.7關門脈沖信號M0.4二樓全部按鈕M2.0關門停信號M0.5一樓外部按鈕M2.1一樓上信號M0.6二樓向下按鈕M2.2二樓上信號M0.7二樓向上按鈕M2.3三樓下信號M1.0三樓外部按鈕M2.4二樓下信號M1.1至一樓按鈕M2.5停車脈沖信號M1.2至二樓按鈕M2.6升降任通M1.3至三樓按鈕M5.0三下一上聯鎖M1.4至三、一聯鎖M5.1一上三下聯鎖4.2.34.2.3 端口分配圖6圖圖 1 1 電梯控制系統的模擬實驗面

12、板5.5.梯形圖梯形圖8910111213141516171815.5.設計總結設計總結 對于此次課程設計，首先感謝孫老師在此期間給于我的細心指導和教誨。這次程設計研究了電梯 PLC 的控制，分析電梯的運行過程的基礎上，研究模擬電梯的控制，設計了電梯控制系統的簡單模型，使學生們?nèi)菀椎谜莆?PLC 的有關知識和用法，培養學生電氣等理論知識，掌握 PLC 控制的基礎知識，掌握程序的閱讀和編寫，掌握獨立分析的能力，解決生產實際問題的能力。還有對電梯控制方面的了解，電梯的軟件方面和硬件方面，尤其是程序方面的設計，程序的運行過程，讓我理解了自動控制技術的先進化，柔性化，系統化。本次課程設計使我清楚地認識了自己對專業知識的不足以及課外能力的缺乏。在今后的學習中，我將更加的努力，使自己更上一層
