興澄特種鋼鐵有限公司一熱電分廠鼓風機站檢修作業標準(電氣)

1、興澄特種鋼鐵有限公司一熱電分廠鼓風機站#3、#4電氣專業檢修作業標準（第一版） 編制：朱興柱 審核：陳令波 批準：王錦江 山東電建二公司興澄維護檢修項目部2009年6月2日目 錄電氣部分一、高壓電機 （電動給水泵、送引風機、循環水泵）電機抽芯二、交流低壓電機 （疏水泵、高壓油泵、交流油泵、頂軸油泵、射水泵、凝泵、除鹽水泵、盤車電機）解體及檢查三、直流油泵電機解體及檢查四、發電機轉子檢查及定子檢查五、主變壓器檢修六、10KV配電柜開關檢修七、400V配電柜開關檢修八、干式變壓器檢修九、電動門檢修高壓電機檢修作業標準設備名稱電動給水泵、送引風機、水泵房循環水泵電機作業名稱高壓電機抽芯檢查工器具扳手

2、、（電動葫蘆）鏈?zhǔn)胶J、鋼絲繩吊具、撬棍、螺絲刀、銅棒、搖表、萬用表、卡環作業條件定修作業保護器具安全帽安全帶滅火器作業人員6作業時間22h總工時132h網絡圖 0 2 4 6 8 10 12 14 16 18 20 22 轉子抽離定子 轉子的檢修 電機的組裝與就位 準備 拆線 電機解體 定子的檢修 軸承檢查清洗換油 清理現場試動轉作業要素作 業 內 容作 業 者技術 、安全要點1、準備1、作業負責人向全體作業人員進行技術交底，介紹本次作業的目的、方法、程序、技術要求及安全注意事項。2、所有檢修用的工器具準備齊全3、對進行更換的油脂進行標號確認4、進行檢查前辦理工作票，并簽證完畢。電工3人機務

3、安裝人員2人起重工1人點檢員1、三方現場安全確認會簽并掛警示牌2、注意施工中的各項安全措施3、在吊裝過程中，注意碰傷或擠傷，施工人員不要站在起吊物下方。4、要有專人進行監護2、拆線1、通知機務拆靠背輪。2、拆線機務2人電工1人1、將對輪螺栓松掉，小心擠傷或碰傷。2、做好線頭標記。3、電機解體3.1斷開所有與電源、儀表、監視裝置及接地裝置的電纜以及引接線。3.2斷開供油及回油管道。（如果有的話）3.3拆除整個頂罩裝置（如有的話），以及外風扇罩及外風扇。3.4拆除蓋板、罩板、百葉窗或管道（如有的話）。3.5拆除電機的底腳螺栓及定位銷脫開對接的軸。3.6從軸伸段拆下聯軸器（如有必要的話）3.7拆除所

4、有軸承蓋及所有軸承處的溫度繼電器、熱電阻等，然后拆電工1人電工1人電工1人起重工1人電工1人電工2人電工1人電工1人聯絡運行人員進行斷電聯絡運行人員進行斷油防高空墜落除上半軸承時（指滑動軸承）3.8小心地吊起電機，并使其離開基礎、放置便于工作的地方。3.9拆開電機兩段的段蓋、風罩等附件，并應做好記號，以便于復裝。電工2人起重工1人電工1人點檢員隨時在場小心碰傷，人不得站在起吊物下方單獨存放4、轉子抽離定子4.1在轉子的任一段（方便簡單）裝上具有合適內徑、長度、中心高度、強度的鋼管（或拐臂）。4.2將鋼絲繩纏繞在拐臂（或倒鏈）上，經反復試驗找好中心位置。4.3小心地吊起轉子（小幅度指揮行車），指

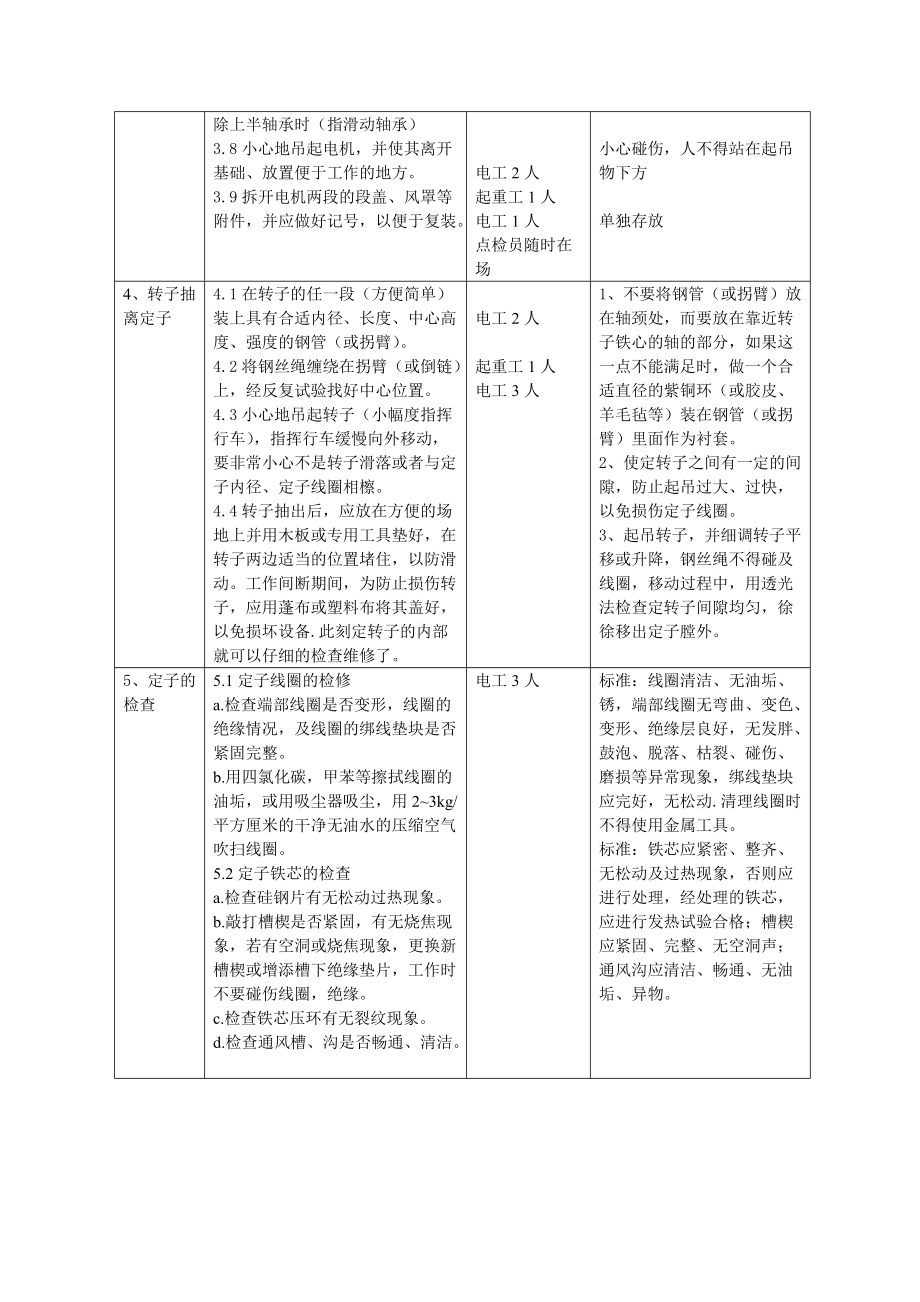

5、揮行車緩慢向外移動，要非常小心不是轉子滑落或者與定子內徑、定子線圈相檫。4.4轉子抽出后，應放在方便的場地上并用木板或?qū)Ｓ霉ぞ邏|好，在轉子兩邊適當?shù)奈恢枚伦。苑阑瑒?。工作間斷期間，為防止損傷轉子，應用蓬布或塑料布將其蓋好，以免損壞設備.此刻定轉子的內部就可以仔細的檢查維修了。電工2人起重工1人電工3人1、不要將鋼管（或拐臂）放在軸頸處，而要放在靠近轉子鐵心的軸的部分，如果這一點不能滿足時，做一個合適直徑的紫銅環（或膠皮、羊毛氈等）裝在鋼管（或拐臂）里面作為襯套。2、使定轉子之間有一定的間隙，防止起吊過大、過快，以免損傷定子線圈。3、起吊轉子，并細調轉子平移或升降，鋼絲繩不得碰及線圈，移動過程

6、中，用透光法檢查定轉子間隙均勻，徐徐移出定子膛外。5、定子的檢查5.1定子線圈的檢修a.檢查端部線圈是否變形，線圈的絕緣情況，及線圈的綁線墊塊是否緊固完整。b.用四氯化碳，甲苯等擦拭線圈的油垢，或用吸塵器吸塵，用23kg/平方厘米的干凈無油水的壓縮空氣吹掃線圈。5.2定子鐵芯的檢查a.檢查硅鋼片有無松動過熱現象。b.敲打槽楔是否緊固，有無燒焦現象，若有空洞或燒焦現象，更換新槽楔或增添槽下絕緣墊片，工作時不要碰傷線圈，絕緣。c.檢查鐵芯壓環有無裂紋現象。d.檢查通風槽、溝是否暢通、清潔。電工3人標準：線圈清潔、無油垢、銹，端部線圈無彎曲、變色、變形、絕緣層良好，無發胖、鼓泡、脫落、枯裂、碰傷、磨

7、損等異常現象，綁線墊塊應完好，無松動.清理線圈時不得使用金屬工具。標準：鐵芯應緊密、整齊、無松動及過熱現象，否則應進行處理，經處理的鐵芯，應進行發熱試驗合格；槽楔應緊固、完整、無空洞聲；通風溝應清潔、暢通、無油垢、異物。5.3接線盒檢查：a.檢查接線螺絲、瓷瓶及接線板是否合格，檢查電機引出線是否符合要求b.檢查接線盒螺絲是否緊固5.4定子其他部分的檢查：a.清理機殼內灰塵、異物，緊固螺絲b.檢查接地線螺絲與機殼的接觸情況c.檢查端蓋與機身的接觸情況d.檢查鐵芯的固定環健、通健緊固情況。e.檢查風扇罩的固定情況。標準：瓷瓶及接線螺絲應緊固清潔，瓷瓶及接線板應無破裂、燒傷現象，引出線絕緣層良好、無

8、斷股、無脫焊現象，接線板的位置應正確緊固，接線板與接線螺絲應接觸良好.標準：機殼各部應清潔無異物;各部螺絲緊固;接地線螺絲與機殼接觸良好;油漆完好、無剝落、掉漆，嚴重應重新噴漆;端蓋與機身的接觸面應清潔、無變形、毛刺及銹斑;銘牌清潔，牢固;鐵芯的固定環健、通健固定牢固。6、轉子的檢查6.1轉子線圈檢查62轉子鐵芯的檢查電工3人1、用23kg/平方厘米清潔無油水的壓縮空氣對轉子清理，或用吸塵器吸塵，使轉子應清潔無油垢.2、用布擦試轉子，用0.5磅的小錘輕輕敲擊轉子鼠籠條，檢查轉子銅條和鑄鋁是否良好，有無損傷、裂紋和斷裂，銅條或鑄鋁應無變形、斷裂、開焊.1、檢查轉子鐵芯，有無松動、過熱變色。標準：

9、鐵芯無松動、過熱變色、損傷，應緊密整齊。2、檢查通風道：無異物堵塞，暢通清潔。3、軸風扇及平衡塊的檢修。4、檢查大軸與鐵芯的配合情況，大軸應無彎曲、變形及裂紋，與鐵芯配合良好，軸頸和軸肩應完好，無磨損、無毛刺。5、風扇葉片鉚接緊固良好，無彎曲、變形及裂紋，風扇與軸的配合良好，檢查風扇的鉚接和緊固情況。6、檢查平衡環、平衡塊有無松動位移，平衡塊應無位移且緊固。7、軸承檢查清洗換油7、1清理軸承廢油72檢查軸承有無磨損73更換新的油脂電工2人1、現場不能有明火，施工現場放好滅火器。用汽油沖洗干凈。2、如有磨損通知電廠電氣作業長進行確認。3、對油脂進行確認合格后方可進行更換。8、電機的組裝與就位81

10、組裝前進行檢查82轉子和端蓋對輪的復裝821按電機解體的程序相反進行，需要敲擊時應使用銅錘或用小方木。（不能敲擊端蓋小油蓋的薄弱部分，用合適的扳手對角緊固端蓋和小油蓋螺絲）。822用細砂布打磨軸頭，清理鍵槽后，將鍵平放于槽內加熱對輪，裝時清理內徑，加熱時注意與易燃物的安全距離.823測量定轉子間隙824測軸封與軸的間隙825軸承的檢查（滾動軸承）82.6端蓋，軸承蓋，油檔蓋，接線盒83電機就位：檢查倒鏈，鋼絲繩，清理基座與地腳，清理并按原記號電工3人起重工1人電動機轉子、鐵芯、線圈、端蓋、外殼、風扇、接線各部位應無灰塵、油垢、銹斑，應清潔，槽鍥應打緊，定子膛內嚴禁有任何遺留物。注意解體前記號不

11、能裝錯位置，不能碰傷線圈，鐵芯，風扇及導風環軸頭應無銹斑，毛刺，鍵與鍵槽應清潔無毛刺.加熱溫度在200度左右，對輪內徑清潔無毛刺，裝對輪時，要用銅錘敲擊或用鐵錘墊方木敲擊，并不能敲擊對輪內徑邊緣，不能用力過大，以防損傷對輪和軸承.滑動式軸承： S最大S最小/S平均100%10%滑動軸承，軸封與軸的間隙應小于0.05mm且不與軸磨擦軸承完好，更換的潤滑脂規格數量應符合要求，電機整體組裝完畢后，用手轉動轉子，應靈活，無卡澀及磨擦端蓋，軸承蓋，油檔蓋，接線盒裝好后，接縫應嚴密，螺絲應旋緊，墊圈應齊全，鍵槽與鍵應完好，靠背輪與軸應緊固配合。1、不能碰傷電纜及地腳螺絲2、小心擠傷和碰傷，起吊物放好墊片8

12、4接線下不得站人。1、接拆線時做好的標記進行接線。2、接線完畢進行絕緣測試。4、清理及試運行1）到主控室、操作室終結作業票，聯絡摘檢修牌、合電氣開關電工1人點檢員運行工1、施工、點檢、操作三方必須參加確認2、現場整潔、干凈3、用聽針對電機進行測聽有無雜音，和磨擦音。4、用測溫器進行測溫。2）整理工具、清理現場施工遺留物全體人員3）施工、操作、點檢三方進行一次單體試車電工2人點檢員運行工4）點檢員簽驗單電工1人點檢員編制： 審核： 審核：交流低壓電機檢修作業標準設備名稱交流低壓電機 （鍋爐供水泵，旁濾泵、空壓站供水泵，冷卻塔泵組，潤滑油泵，動力油泵，油霧風機，直流油泵電機，風機頂升油泵，射水泵、

13、冷凝、泵盤車電機作業名稱電機解體及檢查工器具扳手、鏈?zhǔn)胶J、鋼絲繩吊具、撬棍、螺絲刀、銅棒、搖表、萬用表、卡環作業條件定修作業保護器具安全帽安全帶滅火器作業人員4作業時間9h總工時36h網絡圖 0 1 2 3 4 5 6 7 8 9 10 11 轉子檢查 電機的組裝與就位 電機解體準備 拆線 定子的檢修 滾動軸承檢查 清理現場試動轉作業要素作 業 內 容作 業 者技術 、安全要點1、準備1、作業負責人向全體作業人員進行技術交底，介紹本次作業的目的、方法、程序、技術要求及安全注意事項。2、所有檢修用的工器具準備齊全3、對進行更換的油脂進行標號確認4、進行檢查前辦理工作票，并簽證完畢。電工3人起重

14、工1人1、三方現場安全確認會簽并掛警示牌2、注意施工中的各項安全措施3、在吊裝過程中，注意碰傷或擠傷，施工人員不要站在起吊物下方。4、要有專人進行監護2、拆線1、拆線電工1人點檢員1、辦理工作票，聯絡運行人員進行斷電。2、做好線頭標記。電纜三相要短路接地。3、電機解體1將拆卸的每一個過程按順序的形式記錄下來，以便重新裝配時作參考。2對于滑動軸承的電機，排放兩只軸承的油。如果軸承另外有供油系統，斷開油路管道。3拆除整個頂罩裝置（個別電動機有），拆除蓋板、罩板、百葉窗或管道。4拆除電機底腳螺栓及定位銷釘并脫開對接的軸。5從軸伸上拆下聯軸器，如果電機兩端軸伸有聯軸器，兩者均拆下。電工3人1、 防止手

15、指擠傷。2、 聯絡運行人員進行斷電。3、 現場監護人及點檢員要隨在現場6拆除所有軸承蓋及所有軸承處的溫度繼電器，熱電偶等，然后拆除上半軸承室（指滑動軸承）或軸承套（指滾動軸承）。7從端蓋上拆下螺栓，然后借助于起蓋螺孔板下端蓋，吊攀螺栓將兩端蓋均吊走。8用特殊工具從軸上拆除緊固檔圈，然后拆下滾動軸承。9在滑動軸承的電動機中，分半的軸承用銷子裝配成整體，擰入吊攀螺栓并吊開上半軸瓦，然后拆去阻止下半軸瓦上的螺孔，將下半軸瓦翻到頂部位置并吊走、拆去下半軸承室的螺栓，從端蓋密封的止口處拆下下半軸承室并移去。10在定子內孔處插入膠木板或硬紙板，并將轉子下放到定子內孔上。11從軸上移去內密封環裝置。12小心

16、地吊起定子裝配（轉子留在定子內），并移離基礎放到便于貯放或工作的地方。13在轉子軸離定子以前，先拆除風扇及檔風板。14轉子抽離定子，確保定、轉子裝置的周圍有足夠的空間以便抽出轉子。包好軸頸以免受損，抽轉子有下列三種情況：15不論何種方法抽出轉子后，小心地拆下所套的鋼管及吊索，注意不要碰傷定子繞組。16轉子從定子內孔抽出后，應放在方便的場地上并用墊板或其他合適的材料擴墊好，在適當起重工1人電工2人小心碰傷，人不得站在起吊物下方單獨存放A、有些立式特殊電機用吊定子法抽轉子：轉子掛鋼絲繩吊起，用二根銅棒對稱從西側敲底座，使轉子下部軸承脫離軸承盒，吊出轉子后放平墊牢。B、較大容量的電機用拐臂抽轉子，吊

17、裝拐臂于靠背輪軸向。拐臂套盡可能的裝在軸的根部。如軸面與拐臂套間隙超過10mm時，要用本條充其間隙，使其緊固。防止轉子滑脫。目測調整吊環于轉重心處。調整重心后，抽出轉子的過程中，在定子兩端應各有一人看間隙，將吊鉤起升后，轉子重心變化情況應隨時告知工作負責人，固定轉間隙較小，工作負責人應指揮吊車操作者使鋼絲繩逐漸吃力，調試移支吊鉤位置，使轉子處于定子膛中心位置，這時定轉子間隙應均勻。兩端人員扶好轉子軸頭，指揮行車慢慢向外移動抽出轉子。C、一般的低壓電機可直接抽出轉子：方法是兩人從兩側抬起轉子徐徐抽出轉子，注意定轉子間隙，以免壓傷端部線圈。轉子重心露出定子膛后，兩人用木棍抬起轉子與兩側人員配合抽出

18、轉子。4、定子檢查1定子清理2定子端部檢查。3定子絕緣檢查4槽楔的檢查電工3人質量標準：無灰塵、無油垢工藝方法及注意事項：定子各部位吹掃灰塵，清除油垢，若線圈端部與鐵芯油垢太多，可用干凈的破布浸四氯化碳、甲苯、純凈的汽油擰干后擦試。（盡量不用甲苯）。質量標準：檢查端部墊塊，綁線無松動、無磨損。工藝方法及注意事項：檢查端部墊塊、綁線、固定端部的端環無松動，或因松動使絕緣產生嚴重磨損，如有上述現象應行加強絕緣與加固處理。質量標準：繞組應清潔絕緣見好無過熱流膠。工藝方法及注意事項：檢查端部線圈表面應清潔、絕緣完好。無過熱膨脹流膠，絕緣老化脫膠等現象，電機引出線應好，絕緣無破裂、老化及機械損傷的痕跡。

19、大容量電機（如射水泵等為雙層破澆玻繞線棒式）處理上層線圈槽口故障時，可將該線圈兩端部綁線割掉，打出該槽楔，起出線圈進行處理，然后再嵌入，重新墊好匝間絕緣，再按規定重包主絕緣，并涂環氧絕緣漆。質量標準：無松動過熱磨損，變色凸起、墊條槽楔無移出現象。5定子鐵芯的檢查6定子接線盒檢查7定子電氣檢查試驗工藝方法及注意事項：如有將槽楔打出進行處理，并注意線圈的絕緣，防止碰傷。質量標準：鐵芯表面應清潔無生銹通風溝應通暢，端部線圈應無開焊現象，鐵芯無松散，過熱磨損的痕跡。工藝方法及注意事項：如鐵芯磨損嚴重，應進行處理并做鐵損試驗，合格才能使用。質量標準：絕緣板或支架應完好無損，電纜及電機引線鼻子的焊接應良好

20、。工藝方法及注意事項：引線鼻子與線焊接點外側如有斷股且超過截面積的10%時應進行補焊或重焊。質量標準：各項試驗合格，絕緣電阻，低壓電機（380V）在0.5M以上，耐壓試驗：1.5倍額定電壓，但不低于1000V，100KW以下，不重要電動機交流耐墳可用2500V搖表一分鐘通過。直流電阻：同過去無大變化，三相誤差不超過最小值的2%。工藝方法及注意事項：試驗數據應完整記錄。5、轉子檢查1轉子的清理：2轉子鐵芯的檢查4、 風扇及平衡塊檢查電工3人質量標準：無灰塵、油垢、通風溝應無阻塞。工藝方法及注意事項：吹掃清理灰塵，油垢，通風溝應無堵塞現象。質量標準：鐵芯無過熱、變色磨損、燒傷銹蝕。工藝方法及注意事

21、項：轉子鐵芯應壓緊接固，壓鐵應無開焊現象。質量標準：風扇、葉片無彎曲，歪斜裂紋，掉葉片等現象，風扇緊固。平衡塊應緊固。平衡塊無位移。工藝方法及注意事項：糾正風扇葉片應注意防止斷5繞組轉子檢查6立起轉子裂，風扇應固定牢固，熱裝風扇的止動定螺（或螺絲）應緊固，風扇螺絲應擰緊不松動平衡螺絲應緊固，無位移現象，鎖力應可靠。質量標準：線圈：表面潔凈、無灰塵油垢、線圈絕緣；無老化脫落和過熱現象，綁線：固定完好，無碰傷損壞現象，轉子鼠籠條無裂紋、開焊現象。工藝方法及注意事項：線圈表面無過熱，絕緣老化、脫落現象，端部線圈應無機械損傷及短路或斷股現象如有應進行焊接及絕緣處理，引線絕緣應完好，線鼻子焊接可靠，引線

22、應固定完好，防止運行中甩出。如有應重新綁扎，固定牢固。鼠籠式轉子的電機要仔細檢查鼠籠條里是否有裂紋及斷條現象，由于鼠籠條端部短路環是懸空的，運行起來鼠籠條在接近短路環部位承受的離心力較大，大多從此斷開，如斷裂一般采用重新更換鼠籠條的辦法處理。工藝方法及注意事項：從轉子一端用鋼絲繩繞過鐵芯一圈后掛吊鉤。另一端經倒鏈鋼絲繩掛吊鉤，升高吊構后，逐漸放倒鏈致使一端落地，將轉子立起，短路環上鼠籠條焊接為平焊，這樣焊接較容易保證焊接質量6、滾動軸承檢查1、軸承檢查電工3人質量標準：外套與端蓋軸承座膛孔的結合面應無轉動磨損。工藝方法及注意事項：兩端軸承應用汽油清理干凈，注意刷毛不能遺留于軸承內，所以禁止使用

23、棉紗清洗。清洗干凈后仔細檢查內外軌道、滾柱、滾柱表面應無破碎、脫皮和麻點軸承卡子應完好，無裂紋破碎2、軸承間隙測量3、檢查軸承內套與軸結合面4、 更換軸承5、 潤滑脂的更換現象，并不摩擦內外套。工藝方法及注意事項：用細鉛絲放于軌道和滾珠（或滾珠）之間，使其轉動軸承，壓偏后取出，用千分尺測量鉛絲受力點的厚度即為軸承間隙軸承內徑間隙標準小于100mm0.030.08100-130mm0.050.14質量標準：內套與軸應無轉動間隙外套與端蓋軸承座膛孔的結合面應無轉動磨損。質量標準：軸承加熱溫度最高不超過120工藝方法及注意事項：更換軸承時，加熱溫度最高不得超過120，扒卸軸承時應盡量使其內套兩側均勻

24、受力防止扒偏，裝軸承時要到底（注：軸承制造時的回火溫度在150180之間）質量標準：油脂應占軸承空間容積的。工藝方法及注意事項：軸承軌道間要填充足夠的潤滑脂。內外油檔內的油脂量應占容積的，以運行中能與軸承卡子接觸為宜。（油面略高于油檔軸承外圈的止刀）7、電機組裝及就位71組裝前進行檢查72轉子和端蓋對輪的復裝721按電機解體的程序相反進行，需要敲擊時應使用銅錘或用小方木。（不能敲擊端蓋小油蓋的薄弱部分，用合適的扳手對角緊固端蓋和小油蓋螺絲）。722用細砂布打磨軸頭，清理鍵槽后，將鍵平放于槽內加熱對輪，裝時清理內徑，加熱時注意與易燃物的安全距離.電動機轉子、鐵芯、線圈、端蓋、外殼、風扇、接線各部

25、位應無灰塵、油垢、銹斑，應清潔，槽鍥應打緊，定子膛內嚴禁有任何遺留物。注意解體前記號不能裝錯位置，不能碰傷線圈，鐵芯，風扇及導風環軸頭應無銹斑，毛刺，鍵與鍵槽應清潔無毛刺.加熱溫度在200度左右，對輪內徑清潔無毛刺，裝對輪時，要用銅錘敲7、電機的組裝與就位723測量定轉子間隙724測軸封與軸的間隙725軸承的檢查（滾動軸承）72.6端蓋，軸承蓋，油檔蓋，接線盒73電機就位：檢查倒鏈，鋼絲繩，清理基座與地腳，清理并按原記號，放好墊片74接線電工3人起重工1人擊或用鐵錘墊方木敲擊，并不能敲擊對輪內徑邊緣，不能用力過大，以防損傷對輪和軸承.滑動式軸承： S最大S最小/S平均100%10%滑動軸承，軸

26、封與軸的間隙應小于0.05mm且不與軸磨擦軸承完好，更換的潤滑脂規格數量應符合要求，電機整體組裝完畢后，用手轉動轉子，應靈活，無卡澀及磨擦端蓋，軸承蓋，油檔蓋，接線盒裝好后，接縫應嚴密，螺絲應旋緊，墊圈應齊全，鍵槽與鍵應完好，靠背輪與軸應緊固配合。1、不能碰傷電纜及地腳螺絲2、小心擠傷和碰傷，起吊物下不得站人。1、接拆線時做好的標記進行接線。2、接線完畢進行絕緣測試。4、清理及試運行1）到主控室、操作室終結作業票，聯絡摘檢修牌、合電氣開關電工1人點檢員運行工1、施工、點檢、操作三方必須參加確認2、現場整潔、干凈3、用聽針對電機進行測聽有無雜音，和磨擦音。2）整理工具、清理現場施工遺留物全體人員

27、3）施工、操作、點檢三方進行一次單體試車電工2人點檢員運行工4）點檢員簽驗單點檢員編制： 審核： 審核：直流泵電機檢修作業標準設備名稱直流油泵電機 作業名稱電機解體及檢查工器具扳手、鏈?zhǔn)胶J、鋼絲繩吊具、撬棍、螺絲刀、銅棒、搖表、萬用表、卡環作業條件定修作業保護器具安全帽安全帶滅火器作業人員4作業時間9h總工時36h網絡圖 0 1 2 3 4 5 6 7 8 9 10 11 拆卸及裝配 換向器 軸承 清理現場試動轉準備 拆線 電刷檢查及刷架調整作業要素作 業 內 容作 業 者技術 、安全要點1、準備1、作業負責人向全體作業人員進行技術交底，介紹本次作業的目的、方法、程序、技術要求及安全注意事項

28、。2、所有檢修用的工器具準備齊全3、對進行更換的油脂進行標號確認4、進行檢查前辦理工作票，并簽證完畢。電工4人1、三方現場安全確認會簽并掛警示牌2、注意施工中的各項安全措施3、在吊裝過程中，注意碰傷或擠傷，施工人員不要站在起吊物下方。4、要有專人進行監護2、拆線1、拆線電工1人點檢員1、辦理工作票，聯絡運行人員進行斷電。2、做好線頭標記。電纜三相要短路接地。3、電機的拆卸和重新裝配1拆除接于電機上的所有外接線。2拆除聯軸器、測速裝置等電機附加裝置，拆除電機的接地線。3拆除換向器端之端蓋螺栓，軸承蓋螺栓，取下軸承外蓋。4拆卸刷架與定子繞組的聯接線，將全部電刷提起，并借助壓指把電刷夾在刷盒內。5卸

29、下?lián)Q向器端端蓋及刷架。6拆除傳動端端蓋螺栓，把端蓋連同電樞從定子內小心抽出。7拆卸軸承蓋螺栓卸下傳動端端蓋和軸承外蓋。8電機的裝配可按拆卸的相反順序進行，并按原有的標記校正刷架位置。電工3人要避免碰傷電樞繞組端部絕緣及換向器表面。只有在軸承損壞的情況下方可拆下軸承及軸承內蓋，如無特殊原因不要拆卸軸承，要保護潤滑脂的清潔9重新裝配完后，電機按前面的項目要求進行檢查無誤，方可通電，在空載情況下研磨電刷，并運行510分鐘。如果電機運行正常，要逐步加載在無異?；鸹?、噪聲、振動等現象時，則可進行正常運行。4、電刷檢查電機必須與光潔的換向器工作表面有良好的接觸，電刷壓力正常為15-25kpa電刷與刷握配合

30、不能過緊，須留有適量的間隙，一般在0.10.2mm之間。更換的電刷應與原用電刷牌號現同，更換時要將電刷研磨，使電刷與換向器表面接觸良好，接觸面積應達到75以上。更換電刷時應清楚電機內部和換向器表面的炭粉，特別是刷桿絕緣上的炭粉更要仔細清楚。電工1 人電刷磨損后極限高度為：Z2-16為15mm, Z2-79為17mm, Z2-1011為25mm.5、刷架調整維護需要重新安裝刷架，必須保持原標記重合，否則會影響電機的性能電工1人6、換向器檢查及研磨換向器薄膜應保持而不應除去。換向器表面出現輕微火花的灼痕時，可用“0”號砂布在旋轉著的換向器上輕輕研磨。若灼痕較輕，則可用較粗的砂布研磨，然后再用“0”

31、號砂布研磨。若換向器表面出現過于粗糙不平、不圓或有部分凹進現象，則應車削換向器表面。電工1人換向器加工粗糙度不低于0.8，換向器車削后要仔細清除云母槽中的銅屑和毛刷、云母溝槽下刻深11.5mm,溝槽兩側面換向器片倒角0.345，云母下刻后換向器表面必須清理干凈7、軸承檢查及油脂更換裝配新軸承前軸承需清洗。在機油中予熱至8090，然后趁熱迅速地套在軸上，冷卻后加三號鋰基脂，其數量填充軸承內的為宜。電工2人4、清理及試運行1）到主控室、操作室終結作業票，聯絡摘檢修牌、合電氣開關電工1人點檢員運行工1、施工、點檢、操作三方必須參加確認2、現場整潔、干凈3、用聽針對電機進行測聽有無雜音，和磨擦音。2）

32、整理工具、清理現場施工遺留物全體人員3）施工、操作、點檢三方進行一次單體試車電工2人點檢員運行工4）點檢員簽驗單點檢員編制： 審核： 審核：發電機檢修作業標準設備名稱NO.3 發電機作業名稱發電機轉子檢查及定子檢查工器具50T行車、鏈?zhǔn)胶J、鋼絲繩吊具、撬棍、螺絲刀、銅棒、試驗儀器、卡環、板手內六角、套筒板手、蓬布作業條件定修作業保護器具安全帽安全帶專用工作服滅火器作業人員10作業時間36h總工時360h網絡圖 0 4 8 12 16 20 24 28 30 34 38 發電機解體 定子線圈檢查 穿轉子 發電機試驗準備 拆對輪 抽轉子及轉子檢查 空冷器清理 發電機恢復 現場清理及工作終結作業要

33、素作 業 內 容作 業 者技術 、安全要點1、準備1、作業負責人向全體作業人員進行技術交底，介紹本次作業的目的、方法、程序、技術要求及安全注意事項。2、所有檢修用的工器具準備齊全3、進行檢查前辦理工作票，并簽證完畢。電工（包括試驗人員2人）5人機務安裝3人起重工1人行車1人1、三方現場安全確認會簽并掛警示牌2、注意施工中的各項安全措施3、在吊裝過程中，注意碰傷或擠傷，施工人員不要站在起吊物下方。4、要有專人進行監護2、拆對輪1、拆對輪機務安裝3人點檢員1、辦理工作票。2、螺栓單獨存放，并放在汽油內養護，注意防火。3、發電機解體1、拆除勵磁引線， 做好標記；2、 拆除勵磁刷架部分；3、 拆除各部

34、位油管路；4、 拆下外端蓋的上半部及上半個軸承；5、 拆下風扇葉片；6、 把支撐轉子的專用工具固定在外端蓋上半部的安裝處，并把轉子提起，注意提起高度要適當；7、 拆除下半個軸承及外端蓋的下半部；并將外端蓋下半部下沉至不妨抽出轉子為止機務安裝3人起重工1 人行車工1人電工3人1、吊點選用端上備用吊點，不得私焊接。2、吊裝時吊物下不得站人。起重工嚴格執行起吊作業程序。信號明確。3、端蓋放置要牢固。并有明顯標識。4、抽轉子1、為了保護鐵芯插入一塊黃稞紙;2、 把轉子滑板插入定子膛內，放在黃稞紙上面; 3、 用大行車將轉子勵側吊住,少吃力即可。4、為了保護鐵芯插入一塊黃稞紙;機務安裝3人起重工1 人行

35、車工1人電工3人1、抽轉子時，在發電機前后要有專人進行監護，觀察轉子與定子之間的間隙，聯絡要清淅明確，保證暢通。5、 把轉子滑板插入定子膛內，放在黃稞紙上面; 6、將轉子放在滑板上；7、 在勵側地錨處接四只5噸倒鏈，將倒鏈鉤部掛在轉子頭部大門框架上做的支撐架上; 8、 拉動倒鏈，行車跟隨，慢慢將轉子拉出，等轉子中心部位拉出定子膛時,將轉子勵側用支撐墊起；9、 指揮大行車，用專用吊帶吊住轉子中心將轉子吊起,轉子兩頭應安排人員扶好，緩慢將轉子抽出，吊至檢修位置， 支撐放好，然后把轉子包好，以防進入雜物。2、拉倒鏈時要有專人指揮，隨時注意監護人員發現的指令，保證倒鏈兩側用力均勻。3、參加抽轉子人員要

36、聽從指揮。4、在抽轉子小心擠傷。5、抽轉子前對所用索具進行檢查，確認后方可使用。6、倒鏈指揮人員要時刻監視倒鏈的用力情況，發現問題及時處理。5、轉子檢查1、檢查轉子表面及兩側護環有無異?，F(xiàn)象；2、檢查轉子鐵芯通風道有無堵塞；3、檢查轉子平衡塊及緊固螺栓緊固情況；4、轉子風葉及護環外觀檢查并進行金屬探傷；5、檢查風葉緊固情況；6、轉子槽楔檢查；7、全面清理轉子各部位灰塵、污垢電工3人1、拆下護環，拿下護環下面的絕緣件和線圈端部截面上的墊片,檢查轉子兩端線圈無異?，F(xiàn)象；2、檢查轉子間隙傳感系統氫氣通道無堵塞， 否則應用壓縮空氣吹出，直至完全暢通；3、檢查轉子鐵芯表面有無磨損、過熱、松散等現象，否則

37、應進行處理；4、對轉子葉片進行金屬探傷試驗，不合格者應更換新的葉片；5、仔細檢查每塊槽楔有無損壞、 過熱及松動等現象，否則應重新更換、處理及加固；6、定子線圈檢查1、檢查定子繞組端部支架、壓板螺栓、墊塊、綁線，檢查端部繞組絕緣；2、檢查定子鐵芯、防護板有無過熱及異?，F(xiàn)象；3、檢查定子鐵芯通風溝及通風溝處的槽部線棒絕緣；4、檢查定子槽楔有無松動、虛殼、斷裂現象；5、首先用的純凈壓縮空氣吹凈各部位灰塵，如有油污，可用機布浸汽油、酒精或甲苯擦除。6、 清理前如發現定子膛內有油污，應通知機務仔細檢查密封件，并在裝復時注意調整密封件間隙；7、 檢查端部線圈有無過熱現象或絕緣破損、 松動，否則應進行處理，

38、然后進行絕緣包扎并浸絕緣清漆；8、檢查端部托架及其它支持應緊固牢靠，否則應進行加固；9、 檢查線圈間連線是否綁扎牢固，是否有因墊塊松動引起的絕緣磨損，否則應用絕緣墊塞緊，然后用綁線綁扎，再涂以環氧樹脂漆；10、 檢查定子絕緣引水管有無破損、變形，接頭處是否滲漏水電工3人繞組絕緣應良好應無過熱現象無松動、虛殼、斷裂現象端部線圈及定子鐵芯、端部支撐、固定件應干凈、無污；定子膛內無油污根據實際情況進行更換或處理；7、空冷器清理1、空冷器兩側端蓋，用尼龍刷清洗冷卻水管內壁。2、 把尼龍刷插入管道， 用帶有壓縮空氣或水的噴槍，讓尼龍刷通過管道，噴槍和尼龍刷可從專業制造廠獲得，對每根管道來說，用尼龍刷清理

39、一到二次即可；電工2人空氣冷卻器整體組裝后應進行水壓試驗，標準：0.6Mpa, 0.5h.8、穿轉子9、發電機恢復1、 安放薄板（硬紙板）和滑板，在滑板上稍稍施加一些潤滑脂，滑板和硬紙板應預先用麻繩捆住，以便在完工時抽出，麻繩的另一頭放在定子膛外；2、用mm厚mm寬的硬紙板包住轉子中心，或用膠皮加以保護，指揮行車吊走轉子中心，將轉子汽側部分從勵側插入定子膛，此間應由一人進入定子，引導轉子，使轉子不要搖晃，以免碰觸鐵芯，另有二人站在勵側逐步裝入時應與定子膛內的人聯系；3、 裝入滑塊，滑塊也應用麻繩系住，以便完工后拉出；4、 將轉子勵側放在墊塊上，將中心處鋼絲繩摘下，指揮行車吊住轉子勵側頸部，調整

40、轉子對正中心；5、 將專用拉力梁安裝在轉子（勵側）頭部，將兩個牽引架安裝在定子柜架的左側和右側，分別把倒鏈掛在牽引架上，另一頭掛在轉子頭部專用拉力梁上，同時指揮行車及兩側倒鏈均勻拉動，慢慢地裝入轉子；6、 轉子全部裝入后用事先裝好的轉子專用吊具將轉子提起，拉出滑塊、滑板及硬紙板；1、勵磁機恢復，整流環裝復。2、電刷裝入：裝入電刷架的抓手與滑環成軸向垂直狀態，將電刷架完全插入電刷支架，此后順時針扭動抓手使抓手與滑環成軸向平行。電刷刷握脫離電刷底部，電刷全部跳出，結果使所有電刷以固定的壓力壓在滑環表面上，此時通過手柄上的銷與支架底部處的凸輪的嚙合，刷握完全裝到了支架上電工5人起重工1人操作工1人機

41、務安裝3人電工3人1、裝入轉子前應先檢查定子膛內確無異物，方可進行轉子裝入工作2、小心擠傷。3、所有參加穿轉子的人員報叢總指揮。4、指揮信號明確。根據拆卸時所做標記進行電刷在刷握內能自由移動，有0.10.2mm的間隙刷架、 刷握應固定牢靠，刷握下緣距滑環表面應保持間隙，否則應進行調整；刷握、 刷架對地絕緣應良好，用1000V搖表測絕緣電阻不小于10、發電機試驗1、發電機耐壓試驗2、定子絕緣測試電工試驗人員2人4、清理及試運行1、到主控室、操作室終結作業票電工1人點檢員運行工1、施工、點檢、操作三方必須參加確認2、現場整潔、干凈1、整理工具、清理現場施工遺留物全體人員1、點檢員簽驗單點檢員編制：

42、 審核： 審核：主變壓器檢修作業標準設備名稱NO.5主變壓器作業名稱主變壓器檢修工器具50T汽車吊鏈?zhǔn)胶J、鋼絲繩吊具、撬棍、螺絲刀、銅棒、試驗儀器、卡環、板手、內六角、套筒板手、備用油桶作業條件定修作業保護器具安全帽安全帶專用工作服滅火器作業人員8作業時間12h總工時96h網絡圖 0 1 2 3 4 5 6 7 8 9 10 11 12a、準備 b、拆附件 c、線圈檢查 d、吊鐵芯及夾件檢查 e、分接開關檢查 f、冷卻裝置及內部油箱檢查 g、套管檢查 h、油枕檢查 i、散熱器檢查 j、瓦斯繼電器校驗及安裝 k、溫度計的校驗及安裝 l、變壓器試驗 m、現場清理及工作終結 a b c d e f

43、 g h I j k l m作業要素作 業 內 容作 業 者技術 、安全要點1、準備1、作業負責人向全體作業人員進行技術交底，介紹本次作業的目的、方法、程序、技術要求及安全注意事項。2、所有檢修用的工器具準備齊全3、進行檢查前辦理工作票，并簽證完畢。電工6人起重1人操作工1人1、三方現場安全確認會簽并掛警示牌2、注意施工中的各項安全措施3、在吊裝過程中，注意碰傷或擠傷，施工人員不要站在起吊物下方。4、要有專人進行監護2、拆附件及吊芯1、拆附件（油枕、呼吸器、瓦斯繼電器，高、低壓側套管，冷油器、壓力釋放器）2、將罩芯吊出吊，罩（芯）放油后拆下箱沿螺栓。拆卸箱沿螺栓時，不要全部松脫，應相對相隔的松

44、脫，以免最后幾個螺栓由于別勁取不出，在吊罩（芯）時再次檢查起吊工具的安全情況，起吊時要一人指揮，掌握起吊的平衡、快慢，周圍要設專人扶正（或用繩子拉正）罩（芯）不得擺晃，以免碰傷線圈及引線絕緣，將罩吊放在枕木上。3、拆除各側套管與母線的聯結及保護回路，風扇電機的電源，妨礙吊罩（芯）的母線支架等。4、放油時應打開油枕上部的放氣塞，堵上干凈紗布包著的硅膠，從變壓器底部放油閥放油電工3人起重工1人操作工1人1、辦理工作票。2、拆卸附件應做好方向位置記號，尤其套管等除做方面性位置記號外，還要做相應記錄，拆卸的附件及螺栓、銷子、膠墊等要專人分類保管，套管要垂直或水平放置在專用架子上，放置要牢固，怕受潮的絕

45、緣附件應放在合格的變壓器油里，拆內部引線接頭時，要防止異物落入。3、變壓器吊罩應在無雨、雪、雷、塵的干燥條件下進行，周圍溫度不小于，總體溫度應高于周圍溫度，空氣相對濕度不超過。4、現場安全措施（起重、防火、雨、雷、塵等）。5、附件要保管好，單獨存放6、所用工具的保管好并擺放整齊，專人保管，并記錄。7、質量檢查驗收（辦好驗收單、質檢卡）。8、變壓器芯裸露空氣中的時間規定：A:相對濕度小于，允許不超過小時；B:相對濕度小于，允許不超過小時。3、線圈檢查1、線圈表面清洗油垢，各部油道暢通無油垢、金屬屑等雜物堵塞。2、檢查線圈的變形情況，絕緣塊的排列是否整齊，引線的接觸情況和焊接情況。3、檢查線圈各部

46、絕緣情況，無破損露銅，各引線的根部綁扎是否牢固無松動。4、鑒定絕緣良好與老化程度。電工2人線圈應無位移變形，各部絕緣墊塊排列整齊，絕緣良好，引線根部綁扎牢固無松動，引線焊接良好。各引線絕緣良好，排列整齊；木支架完整無損，固定牢固；木質螺栓，帽應背緊并用線繩綁扎；兩木夾板夾緊引線后，兩極之間應有不小于間隙，引線經過平板應加強厚的絕緣。線圈引線的導線包扎絕緣的引線電流密度：銅：mm2 鋁：mm2 裸導線（引線）的電流密度：銅：mm2 鋁：mm2一級絕緣：色澤新鮮、絕緣良好，有彈性，手按后沒有殘留變形。二級絕緣：絕緣合格，手按后無裂紋。三級絕緣：勉強可用，手按后，有微小的脆弱及裂紋變形。四級絕緣：不

47、合格，已有顯著的老化現象，手按后發生大量裂紋及脫落，此種絕緣不能繼續使用4、鐵芯及夾件檢查1、將鐵芯表面用干凈棉布擦干凈，并用合格的變壓器油沖洗。2、對表面有毛刺、機械損傷的燒傷的要處理，并涂絕緣漆。3、鐵芯各部油道暢通，如有堵塞應清除，消除時不得損壞鐵芯及線圈絕緣。4、夾件及鐵芯之間的絕緣應良好，絕緣墊塊應完全無位移，疊片及鼓起碰夾件現象。5、夾件應有足夠的機械強度，不應有變形，夾緊螺栓及兩側方鐵拉緊螺栓要校緊，有背帽者，背緊背帽，有鎖片者要鎖牢，對于機械強度不夠，有明顯變形的夾件要處理，更換。6、校緊所有能夠校緊的穿芯螺絲，有背帽者背緊，并使用樣沖沖眼鎖牢。7、測量電阻及交流耐壓試驗符合要
