車站明挖基坑進入暗挖區間施工方案

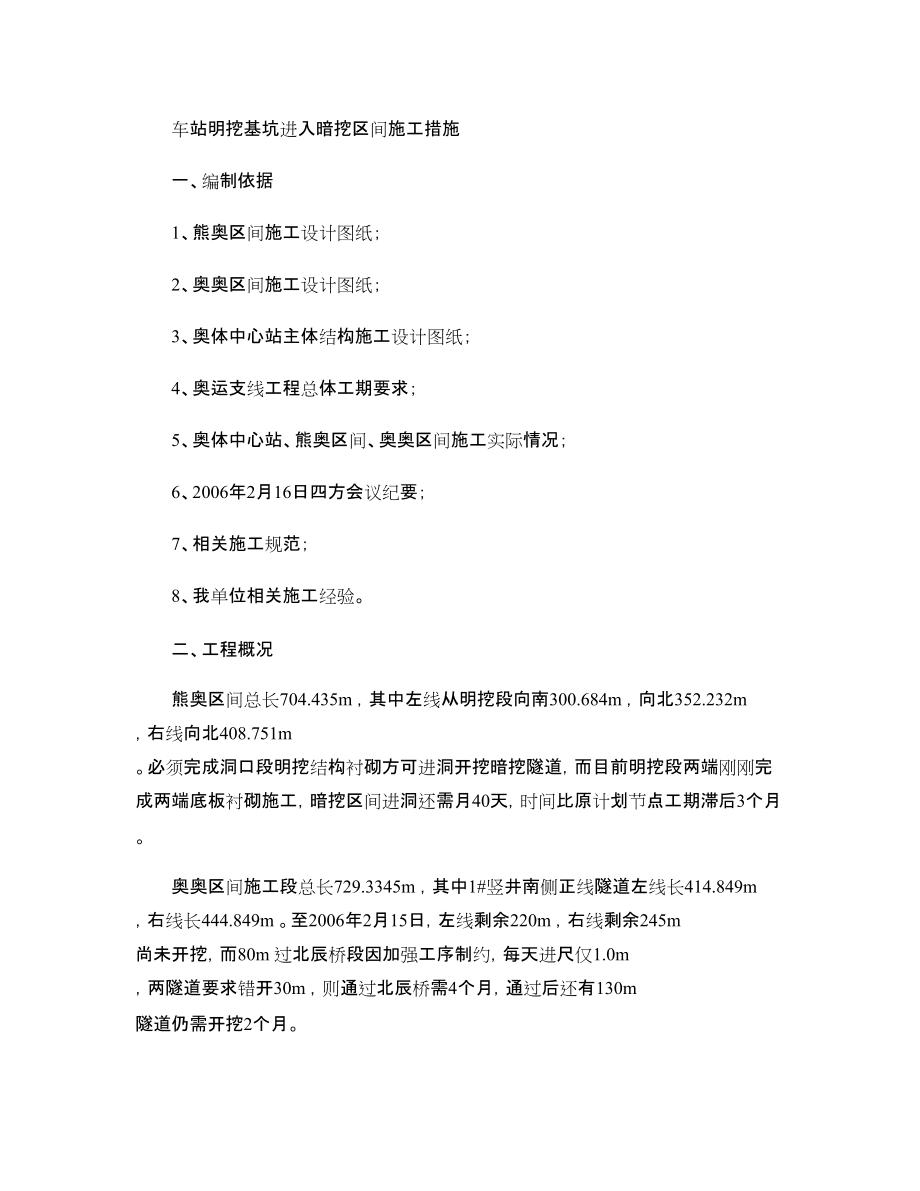

1、車站明挖基坑進入暗挖區間施工措施一、編制依據1、熊奧區間施工設計圖紙；2、奧奧區間施工設計圖紙；3、奧體中心站主體結構施工設計圖紙；4、奧運支線工程總體工期要求；5、奧體中心站、熊奧區間、奧奧區間施工實際情況；6、2006年2月16日四方會議紀要；7、相關施工規范；8、我單位相關施工經驗。二、工程概況熊奧區間總長704.435m ，其中左線從明挖段向南300.684m ，向北352.232m ，右線向北408.751m 。必須完成洞口段明挖結構襯砌方可進洞開挖暗挖隧道，而目前明挖段兩端剛剛完成兩端底板襯砌施工，暗挖區間進洞還需月40天，時間比原計劃節點工期滯后3個月。奧奧區間施工段總長729.

2、3345m ，其中1#豎井南側正線隧道左線長414.849m ，右線長444.849m 。至2006年2月15日，左線剩余220m ，右線剩余245m 尚未開挖，而80m 過北辰橋段因加強工序制約，每天進尺僅1.0m ，兩隧道要求錯開30m ，則通過北辰橋需4個月，通過后還有130m 隧道仍需開挖2個月。原計劃安排工期已經十分緊張，從目前施工進度看熊奧區間和奧奧區間均和原計劃相差很大，無法按奧運支線總體工期要求完工。奧運支線同時受建設總工期、和周邊相關奧運工程制約，工期必須保證。為保證合同工期，根據現場施工實際情況，經四方會議討論決定：熊奧區間左線南側增加臨時豎井（由設計出圖后編制施工方案），

3、北側兩隧道盡快完成洞口明挖結構襯砌后進洞開挖隧道，同時另一端在車站結構底板完成后立即從車站明挖基坑進洞開挖隧道；奧奧區間南端也從車站進洞，車站明挖段北側立即開始土方開挖，到底并施做一段結構底板后拆除第三層支撐，破除圍護樁，進洞開挖隧道。施工準備3.1勞動力安排每個區間隧道擬配備人員如下：鋼筋工8人、電焊工4人、起重工2人、電工1人、開挖工16人、普通工8人。3.2主要施工機具自制龍門架1座；5t 電動葫蘆兩臺；250小型挖掘機1臺；50t 汽車吊6臺；空壓機1臺、電焊機8臺；乙炔焊4套；鋼筋加工設備1套；混凝土攪拌機2臺；混凝土噴射機4臺；單液注漿泵4臺；風鎬16把；翻斗車8臺。3.3技術準備

4、1. 技術人員熟悉圖紙、方案，做好技術交底、安全技術交底工作。2. 提前計算測量數據，及時開展測量放線工作，經復核無誤后方可施工。3.4物資準備1、施工所需的鋼筋、角鋼、砂、石料、水泥及小導管等材料提前進場，做好實驗及驗收工作；2、暗挖隧道施工過程中的各種物資及時提材料計劃，提前雨進場，以免影響施工進度。3、將暗挖隧道施工應急物資及時運抵現場。三、工期安排南側進洞：鉆孔樁鑿除、隧道進洞洞施工：2006年2月26日2006年3月10日；200m 暗挖隧道初支施工：2006年3月11日2006年5月20日。北側進洞：基坑明挖：2006年2月26日2006年3月15日；底板襯砌：2006年3月15日

5、2006年3月31日；鉆孔樁鑿除、隧道進洞洞施工：2006年4月1日2006年4月15日；150m 暗挖隧道初支施工：2006年4月16日2006年5月31日。四、從明挖進洞施工方案5.1南端進洞施工車站南端底板結構襯砌已經完成，第三層支撐已經拆除，拆除后經監測圍護樁沒有變化，車站進洞施工前首先完成車站端頭一段底板結構襯砌然后破除圍護樁，分上下臺階進入隧道開挖。第二層支撐在隧道開挖線上方2.5m ，拱頂上方不另加設洞口加強支撐。進洞施工工藝流程如下：加強梁梁上注漿小導管注漿挖除加強梁處樁間土施工加強梁鑿除上臺階中間1根樁體網噴混凝土封閉掌子面超前小導管注漿加固上臺階進洞開挖支護510m 破除下

6、臺階中間1根樁體下臺階進洞開挖支護監測無變化正常開挖。1. 洞頂加強梁樁體鑿除前在隧道拱部上方加設一道800*500的環形加強暗梁，連接樁體，承受樁間土壓力。先在梁上方打設小導管注漿加固樁間、樁后土體，然后挖除梁范圍的樁間土，鑿開樁皮漏出主筋，在樁間綁扎加強梁鋼筋并噴射C20混凝土形成鋼筋混凝土暗梁。加強梁形式見下圖，在6根樁間連接5空。加強梁主筋25、箍筋10150，主筋兩端成L 形，和兩端的樁體鋼筋焊接成整體，焊接長度不少于25cm 。樁體鋼筋?10150箍筋?25鋼筋2. 破除圍護樁隧道洞口范圍的共有6跟圍護樁，圍護樁直徑800mm ，間距1200mm ，和隧道斷面關系如下圖所示。為減少

7、對車站基坑圍護穩定的影響，范圍內樁體不完全破除，每個洞口中間先鑿除1根，在中間形成1.6m 的進洞作業空間。破除時先破除上臺階部分樁體，超前小導管注漿加固后開挖支護上臺階隧道；待上臺階進入后再破除下臺階部分樁體，開挖下臺階隧道。圍護樁使用風鎬人工鑿除，鑿除時自上而下。已鋪設防水層漏出的接茬要用木板等覆蓋保護，避免鑿除過程中的混凝土塊砸壞防水層或碎屑落入防水層和圍護間縫隙和鋼筋割除時焊渣燒壞防水層。周邊接近已鋪設防水層時手工鑿除，嚴禁風鎬直接對著防水層鑿除，避免戳破防水層。鑿除的混凝土人工裝碴、龍門架或汽車吊由提升至地面指定地點。上臺階破除時開始對破除樁體進行檢測，在斷樁頭上設一沉降觀測點的收斂

8、點，在上層鋼圍檁上對應位置的上表面和側面各安裝1個應變片在中間2道支撐上各安裝4個應變片，觀測支撐、圍檁應力變化情況。 左線右線3. 超前小導管注漿因在鉆孔樁施工時洞口土體受過擾動，需在進洞前打設超前導管注漿加固。1）加強梁施工前在梁上方樁間打設一環小導管并注漿加固拱部土體，避免鑿除時震落上部土體。每空小導管放射狀打設，注意水平角度，保證分散布置。2）上臺階混凝土破除后網噴混凝土封閉掌子面，若土層不穩定則隨鑿隨封閉。封閉后沿開挖線拱部打設小導管超前注漿。因兩邊需擴挖，導管放射狀布置。 導管采用32*3.25mm的無縫鋼管，長2.5m ，導管采用夯進方式頂入土層，注水泥砂漿，土層水量較大時注水泥

9、水玻璃雙液漿，導管及注漿施工工藝見區間隧道開挖支護施工方案。車站北側進洞里程前方2.2m 有一條東西向、直徑1.6m 的污水管，埋深2.5m ，目前無水。為避免施工沉降對管線產生不利影響，首先調查管線的現狀和土層含水情況，滿足進洞的條件下，打設超前導管，導管長度調整為4.0m ，用風鎬頂 鑿除上臺階部分樁體并注漿加固后，人工開挖進洞。未鑿除樁背后土從兩邊的樁間和中間工作面自上而下掏挖，因剛進洞時無法預留核心土，要根據土層穩定情況隨挖隨封閉掌子面。開挖空間滿足架立格柵后立即架立格柵，格柵緊靠圍護樁架立，噴射混凝土施工下一循環。進洞頭兩榀密排設置。上臺階底腳格柵設I18a 工字鋼臨時仰拱，設連接筋

10、并噴射混凝土。臨時仰拱在進洞前10m 設置。上臺階進洞后掌子面開挖按暗挖方案預留核心土。上臺階進洞 5m 后下臺階即可 鑿除樁體， 進洞開挖。 開挖 510m 后取消臨時仰拱， 形成隧道臺階法暗挖格局。 5.洞口處理 若開挖 20m 后洞口監測無變化，可再鑿除中間 1 根樁體。待車站端頭墻和 中板襯砌后將洞口范圍剩余樁體鑿除支立洞口 2 榀格柵并噴射混凝土封閉。 5.2 車站基坑北端明挖土方開挖施工方案 車站北端明挖段土體做為明挖出土坡道，目前尚未開挖，奧奧區間進洞前需 開挖北端土體并完成底板襯砌。 1端頭土體開挖 底部開挖長度取 15m，南側保留土體留出 45°斜坡。開挖采用 1

11、臺小型挖 掘機開挖，挖下去后采用 1 臺汽車吊掛土斗提升出土，存放至地面存土場，碴土 夜間外運。 汽車吊選用：每斗土重（含斗）約 3.5t，考慮動荷載和出土速度，按 5t 考慮， 查土木工程施工機械手冊 ，選用 50t 汽車吊（20m 臂長可吊 6t） 。 襯砌長度取 13m，按車站襯砌方案，洞口施工縫標高取區間軌面標高。 待襯砌底板混凝土強度達到設計強度的 100%后拆除第 3 層端頭鋼支撐和圍 檁。然后破除隧道開挖線內的圍護樁，按南側進洞方案進洞開挖隧道。 基坑土方機械開挖見下圖。 基坑端頭土方機械開挖示意圖 6 2基坑中間剩余土體開挖 受北端進洞影響，剩余明挖土方無法按原方案出土，需改為

12、垂直提升出土。 進洞后剩余土方采用 2 臺挖掘機從兩邊到中間、自上而下逐層開挖，每臺挖 掘機配 2 臺 50t 汽車吊垂直提升土斗出土，到地面后卸在裝卸汽車上運至東北角 存土場，夜間外運。土方開挖后挖掘機由 120t 吊車將小挖掘機吊出基坑。 基坑明挖土方施工堅持“先支撐，后開挖”的原則，土方開挖至鋼支撐標高 下 1m 后立即安裝支撐， 小挖掘機在支撐安裝后從鋼支撐下方掏挖。如下圖所示： 50 汽 車吊提 升出土 提土斗 50 汽 車吊提 升出土 提土斗 基坑中間土體機械開挖示意圖 5.3 施工運輸 1.垂直運輸 目前車站明挖基坑南端已經安裝龍門架并通過驗收， 進洞及暗挖施工由龍門 架出土下料

13、。北端明挖土方是按上述方案采用 50t 汽車吊出土，進洞后配備 2 臺 50t 汽車吊分別負責兩線隧道出土下料。汽車吊出土到地面后卸在裝卸汽車上運 至東北角存土場，夜間外運。 2.水平運輸 每洞配備 2 臺小型翻斗車運輸碴土。洞口和過結構底梁時用搭設不小于 4m 寬馬道通過。 六、施工安全技術措施 1第三道支撐拆除后對樁體進行監測，確保在穩定狀態下鑿除，若樁體變 7 形大則不得鑿除，并采取支撐恢復、加強措施。鑿除和進洞過程中加密洞口范圍 樁體變形和隧道變形監測頻率，掌握支護結構動態變化，發現異常立即停工，采 取加強措施。 2鑿除作業的工作平臺搭設牢固穩妥；平臺木板滿鋪，固定牢靠；周邊有 設 1

14、.5m 高護欄和密目網；架體、平臺經過安全工程師檢查合格后使用。 3鉆孔樁鑿除作業人員要佩戴安全帽和防護眼鏡、手套等，高空作業的要 佩帶安全帶。上面鑿除作業時下面嚴禁站人。 4汽車吊工作時嚴格遵守安全操作規程，司機持證上崗。 5提土斗升降時，基坑上、下要保持通訊，電葫蘆司機使用對講機與基坑 底領工員經常保持聯系，土斗升降時，領工員負責及時通知坑底施工人員，避免 土斗的升降對施工人員造成傷害。 6土斗提升、下料過程緩慢，司機看好基坑底的情況，避免土斗或運輸物 刮碰鋼支撐。 7提升范圍間設置防護密目網隔離，避免運輸過程中墜物傷人。 8為避免基坑周邊重載，北側存土場設置在離基坑較遠的東北角，南側存 土場碴土及時清運避免積壓。 9龍門架和電葫蘆、汽車吊等提升設備定期檢修，保證安全生產。 10上下設步行梯或臨時爬梯，不得攀爬跳躍。 11工作面準備好應急物資和消防器材，不得挪用。 12隧道和基坑內有明顯的逃生路線標志。 七、文明施工措施 1施工現場要天天打
