單相交流調壓電路(電阻負載)

1、實驗一：?jiǎn)蜗嘟涣髡{(diào)壓電路 （電阻負載）實驗內容對單相交流調壓電路的原理能夠理解，并能夠通過MATLA的真得出當a為不同角度時的仿真波形。最后通過分析仿真波形來了解單相交流調壓電路（電阻負 載）的工作情況。電路模型由交流電源、反并聯的兩個晶閘管、觸發模塊、電阻 負載組成。單相交流調壓電路（電阻負載）如圖1-1所示。我所要分析的問題是 a為不同 值時，輸出電壓及電流的波形變化。圖1-1實驗原理圖1-1為純電阻負載的單相調壓電路。圖中晶閘管VT1和VT2反并聯連接與 負載電阻R串聯接到交流電源U2上。當電源電壓正半周開始時出發 VT1,負半周 開始時觸發VT2,形同一個無觸點開關，允許頻繁操作，因?yàn)?/p>

2、無電弧，壽命特長。在交流電源的正半周 前=a時，觸發導通 VT1,導通角為6= n -a ;在負半周吹=口+九時，觸發導通VT2導通角為=n-豆。負載端電壓U為下圖所示斜 線波形。這時負載電壓U為正弦波的一部分，寬度為（兀-口），若正負半周以同 樣的移相角a觸發VT1和VT2,則負載電壓U的寬度會發生變化，那么負載電壓 有效值也將隨a角而改變，從而實現交流調壓。三、實驗步驟在MATLA新建一個Model,命名為zuxingfuzai ,同時模型建立如下圖所示FiJ* Edi I Vi*r ZiBbJ bi iufi Fo-mi T31iiltiinecerVdtn賢 MeMunementl匚晅

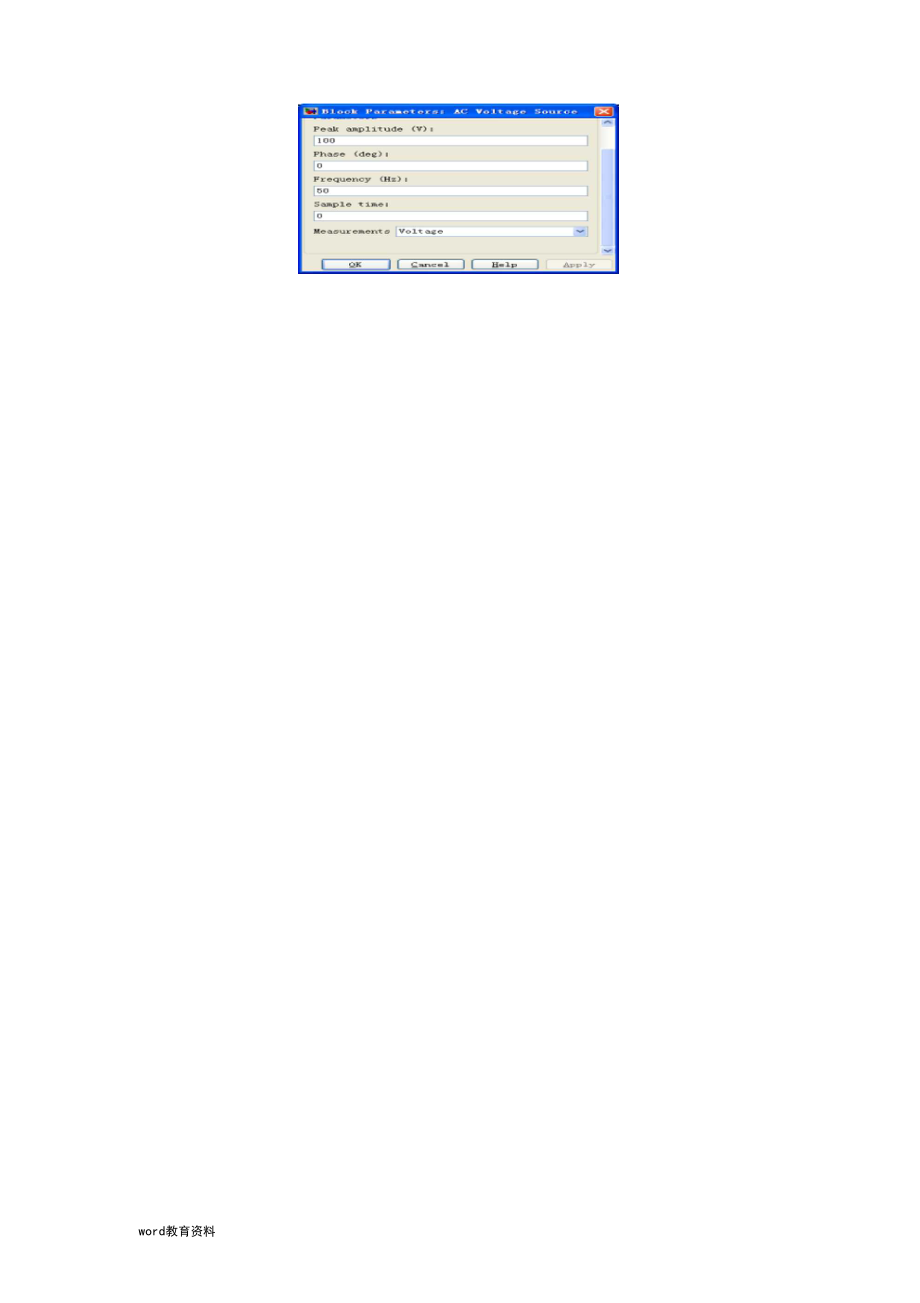

3、兇Fds&Generator hyrlsto<_VTlThyr|9tOJ VI2Current MeasurementL國二AC SourceIPSeiies RLC BriKhF1J50GfinaMlwlsssrVoltage MeMunementCentlnuiuspcwergui圖1-2電阻負載的電路建模圖四、仿真結果仿真參數：選擇ode23tb算法，將相對誤差設置為1e-3,開始仿真時間設 置為0,停止仿真時間設置為0.06 ,其他的選項為默認設置。word教育資料模型參數設置 參數設置為頻率(Frequency)為50Hz,電壓幅值100V, measurements”

4、測量選Voltage ”其他為默認設置，如圖所示觸發信號uG1參數設置：幅值(Amplitude )電壓為12V；周期(Period )為0.02s ； 占空比(Pulse Width )為 40% 時相延遲(Phase delay )為(0*0.02/360 )其 他為默認設置，如圖所示。觸發信號uG2參數設置：幅值(Amplitude )電壓為12V；周期(Period )為0.02s ； 占空比(Pulse Width)為 40% 時相延遲(Phase delay )為【(行180) *0.02/360 】。其他為默認設置脈沖信號發生器相位相差180,如圖所示。品閘管參數設置：晶閘管Th

5、yristor_VT1、Thyristor_VT2不勾選Show measurement port ” 其他均為默認設置RLC元件參數設置：電阻(Resistance ) R=10Q,電感(Inductance ) H=0H 電 容(Capacitance ) C=inf ,其他設置選項默認設置。設置Pulsel觸發脈沖角ai分別為0°、30°、60°、90°、120 Pulse2觸發脈 沖角&對應為180°、210°、240°、270°、300°產生的相應波形分別如圖所示。 說明：第一列為電源電

6、壓u1。第二列為脈沖信號 Ug1波形，第三列為脈沖信號 Ug2波形，第四列為負載電流i0波形，第五列為電壓U0波形，第六列為晶閘管兩 端電壓Uvt波形。當a=00電阻負載時的仿真波形如下:當a=300電阻負載時的仿真波形如下:當a=600電阻負載時的仿真波形如下:當a=900電阻負載時的仿真波形如下:當a=1200電阻負載時的仿真波形如下:小結：有以上的這些波形圖可以知道，當為電阻負載時，移相角 Q范圍為0至 180度，當移相角Q大于180°時，輸出的電壓u0、電流i0和晶閘管兩端的電壓 uVT在沒有什么變化。實驗二：?jiǎn)蜗嘟涣髡{(diào)壓電路（阻感負載）實驗內容對單相交流調壓電路的原理能夠理

7、解，并能夠通過MATLA的真得出當a為不同角度時的仿真波形。最后通過分析仿真波形來了解單相交流調壓電路 （阻感負 載）的工作情況。電路模型由交流電源、反并聯的兩個晶閘管、觸發模塊、電阻 負載、電感組成。圖2-1如圖2-1所示。我所要分析的問題是a為不同單相交流調壓電路（阻感負載） 值時，輸出電壓及電流的波形變化二、實驗原理當電源電壓U2在正半周時，品閘管 VT1承受正向電壓，但是沒有觸發脈沖 品閘管VT1沒有導通，在a時刻來了一個觸發脈沖，晶閘管 VT1導通，品閘管 VT2在電源電壓是正半周時承受反向電壓截止，當電源電壓反向過零時，由于負 載電感產生感應電動勢阻止電流變化， 故電流不能馬上為零

8、，隨著電源電流下降 過零進入負半周，電路中的電感儲存的能量釋放完畢，電流到零，晶閘管 VT1 關斷。當電源電壓U2在負半周時，品閘管 VT2承受正向電壓，但是沒有觸發脈沖 品閘管VT2沒有導通，在/a時刻來了一個觸發脈沖，晶閘管VT2導通，品閘管 VT1在電源電壓是負半周時承受反向電壓截止，當電源電壓反向過零時，由于負 載電感產生感應電動勢阻止電流變化， 故電流不能馬上為零，隨著電源電流下降 過零進入負半周，電路中的電感儲存的能量釋放完畢，電流到零，晶閘管 VT2 關斷。三、實驗步驟在MATLA新建一個Model,命名為zuganfuzai ,同時模型建立如下圖所示n 3ji七事d1f- f,

9、- pt£! l El+<工<41- J>UpD M I r>MulHimpt-prfinPulseGeTHraurThitstcw VT1=0VpUn MeJfc5ijr!?PtlScooaCantlnuousrhyil5tnr V12pawiargoulAC Mid"口曰 Sfllliw&ciim RJ1 FJdiiinuhPtibaGenarctorlVoltisje MeasurementIWK圖2-2阻感負載的電路建模圖五、仿真結果在交流電源U1的正半周和負半周，分別對 VT1和VT2的觸發延遲角Q進行 控制，使得輸出電壓波形為正弦

10、電壓的一部分，從而實現調節輸出電壓的目的，負載阻抗角后arctan（ 江/R）,負載電壓相位滯后于晶閘管輸出電壓相位也把c=0°的時刻定在電源電壓過零的時刻，顯然阻感負載下穩態時q的移相范圍為仿真參數：仿真參數設置如電阻負載各項設置，無疑不同的是電感的參數設置。 電感參數設置如下：設置Pulsel觸發脈沖角ai分別為0°、30°、60°、90°、120 Pulse2觸發脈 沖角3對應為180°、210°、240°、270°、300°產生的相應波形分別如圖所示。 說明：第一列為電源電壓u1。第二列為脈沖信號 Ug1波形，第三列為脈沖信號 Ug2波形，第四列為負載電流i。波形，第五列為電壓U0波形，第六列為晶閘管兩 端電壓UVT波形。當a=00電阻負載時的仿真波形如下：當a=300電阻負載時的仿真波形如下:當a=600電阻負載時的仿真波形如下:當a=900電阻負載時的仿真波形如下:當a=1200電阻負載時的仿真波形如下:小結：由以上的波形可以看得出來，當
