重慶南城隧道檢測報告(最新)12.27修改

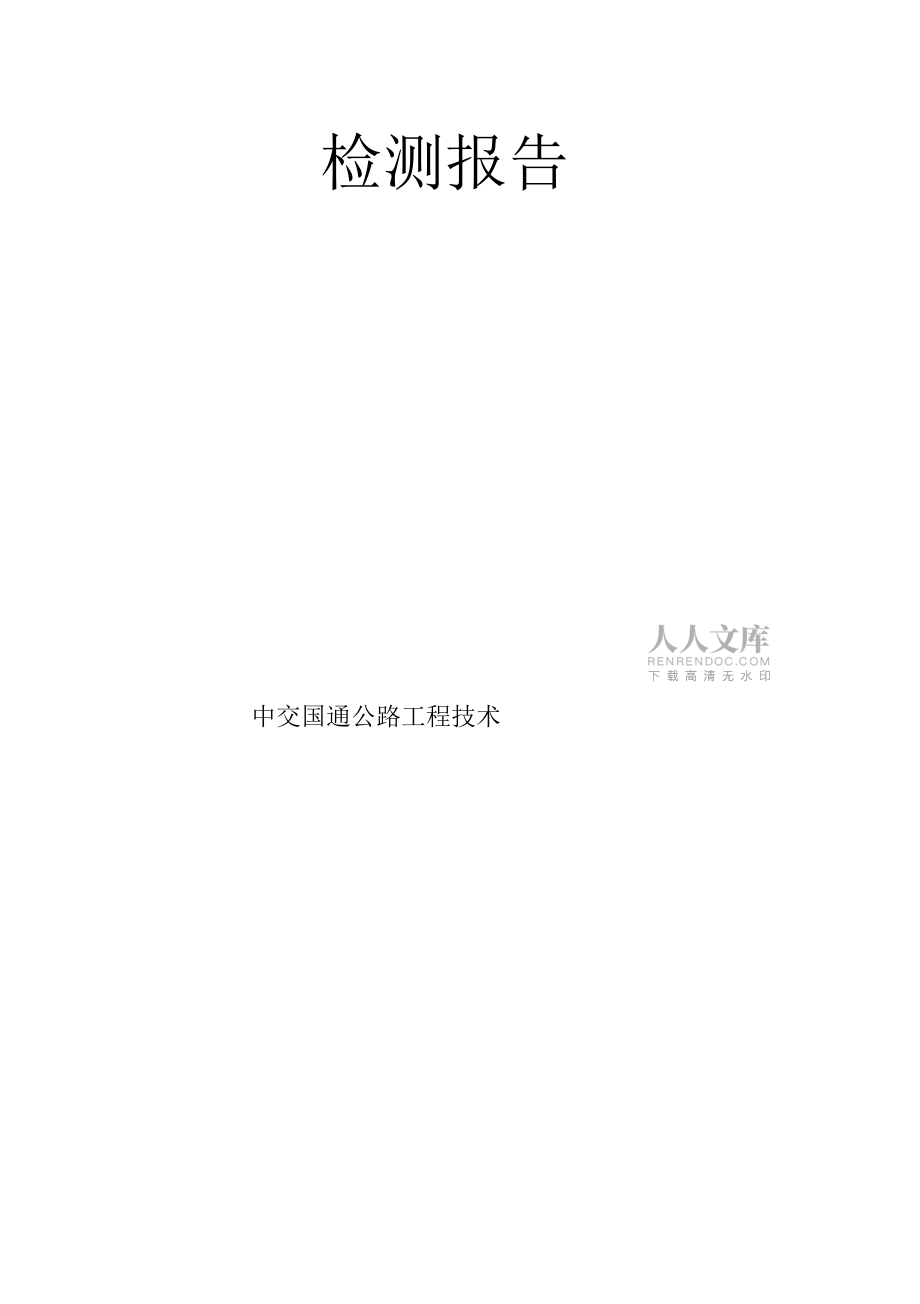

1、重慶南城隧道左洞襯砌混凝土質量檢測檢測報告中交國通公路工程技術2021年5月6日檢測報告DetectionReport檢測報告編號:工程名稱SampleDescription重慶南城隧道左洞襯砌混凝土質量檢測委托單Applicant重慶市城投路橋治理檢測類DetectionType檢測:審核:簽發:中交國通公路工程技術ZhongjiaoGuotongHighwayEngineeringTechnologyCo.,Ltd.1 .本檢測報告涂改、換頁無效；2 .未經本檢測單位書面批準,不得復制本報告,復印的報告未加蓋檢測專用章無效；3 .檢測報告無三級審核手寫簽字無效；4 .檢測單位名稱與檢測專用

2、章所示名稱不符者無效；5 .如對本檢測報告有異議,可在收到報告后15天內向本檢測單位書面提請復議;6 .指定樣品的委托檢測結果僅對樣品負責.1、前言-1-2、工程概況-1-3、檢測依據-1-4、檢測設備-2-5、檢測的目的及測線布置-3-6、檢測原理-3-7、現場檢測過程-4-8、結果分析-5-8.1 隧道襯砌混凝土及背后密實情況-5-8.2 數據解釋-6-8.3 隧道襯砌裂紋描述-7-8.4 隧道襯砌裂縫深度檢測-7-8.5 隧道襯砌混凝土強度檢測-8-9、地質雷達檢測結果-9-9.1 隧道襯砌厚道及鋼筋描述-9-9.2 隧道襯砌裂紋描述-13-9.3 隧道襯砌裂縫深度檢測結果-21-9.4

3、 隧道襯砌混凝土強度檢測結果-24-10、南城隧道工作照及病害照-25-11、檢測結果匯總-27-12、附件：襯砌厚度示意圖-31-1、前言受重慶市城投路橋治理的委托,中交國通公路工程技術工程檢測中央于2021年5月3日2021年5月5日采用地質雷達法、超聲回彈綜合法等方法對重慶南城隧道左洞二次襯砌進行了檢測.目的為檢測隧道二次襯砌混凝土厚度是否滿足設計要求、襯砌背后是否存在空洞及不密實現象；二次襯砌混凝土強度是否滿足設計要求.通過目測、攝影及測量等手段調查隧道襯砌裂紋的長度、寬度以及深度.2、工程概況南城隧道北起菜園壩長江大橋南端蘇家壩立交主線橋臺臺尾,穿越騎龍山莊、電子24所、26所及44

4、所,出口端與剛架地道相連.為單向雙洞4車道,左線隧道全長1150米,隧道起止里程為AZK1+900AZK3+050,右線隧道全長1163米,隧道起止里程為AYK1+900AYK3+063.隧道橫斷面為：0.75m(檢修道)X2+0.25m(余寬)X2+0.75m(行車道)+0.5m(路緣石)x2=10.5m,建筑限界凈高5m.隧道形式：采用曲墻等截面襯砌形式.隧道襯砌混凝土設計強度等級為C25.3、檢測依據本次檢測依據為：(1)?公路工程質量檢驗評定標準?(JTGF80/1-2004);(2)?混凝土結構工程施工質量驗收標準?(GB502042002);(3)?公路隧道設計標準?(JTGD70

5、2004);(4)?公路隧道施工技術標準?(JTJ04294);(5)?鐵路隧道襯砌質量無損檢測規程?(TB102232004);(6)?超聲回彈綜合法檢測混凝土強度技術規程?(CECS02-2005);(7)?超聲法檢測混凝土缺陷技術規程?(CECS21:2000);(8)由重慶市城投路橋治理提供的隧道設計圖紙.4、檢測設備1、采用由美國GSSI公司生產的TerraSIRchSIR3000地質雷達.2、采用由美國GSSI公司生產的400Mhz地質雷達天線.雷達檢測參數設置如下：采樣數：設置為512,采樣數設置較高.時窗：本次檢測中,時窗長度為50ns.掃描速率：根據探測要求,掃描速率選用50

6、道/m.帶通濾波：帶通濾波選用100MHz1000MHz.觸發方式：連續觸發,連續采集數據.圖4-1本次檢測所使用的雷達根據檢測內容,隧道襯砌質量檢測使用的儀器設備見表4.1表4.1檢測投入的主要儀器、設備表序號儀器設備名稱設備治理號規格及性能1地質雷達SIR3000/GPR400MHz天線2讀數顯微鏡精度：0.1mm3直尺60cm4鋼卷尺5m5皮尺30m6聲波儀Tico7回彈儀Zac-308相機9非金屬超聲波檢測分析NM-4B10僅鉆芯機5、檢測的目的及測線布置采用地質雷達線測法,檢測混凝土襯砌厚度；襯砌混凝土及背后密實情況；共檢測三條測線,分別為拱頂、左拱腰及右拱腰.6、檢測原理地質雷達是

7、一種寬頻帶高頻電磁波信號探測介質分布的非破壞性的探測儀器.它通過天線連續拖動的方式獲得斷面的掃描圖像.雷達利用向地下發射高頻電磁波,電磁波信號在物體內部傳播時遇到不同介質的界面時,就會反射、透射和折射.介質的介電常數差異越大,反射的電磁波能量也越大；反射的電磁波被與發射天線同步移動的接收大線接收后,通過雷達主機精確記錄反射回的電磁波的運動特征,再通過數據的技術處理,形成斷面的掃描圖,通過對圖像的判讀,判斷出隧道襯砌內的實際情況.雷達天線向混凝土內部發射電磁波,由于混凝土、鋼筋、孔洞或混凝土密實度不同,那么它們的介電常數不同,使電磁波在不同介質的界面處發生反射,并由混凝土外表的接收天線接收,根據

8、電磁波發射與反射波返回的時間差和混凝土中電磁波的傳播速度來確定反射體距外表的距離,到達檢出混凝土內部的鋼筋、缺陷位置、深度等.根據上述原理,可用雷達儀探測混凝土中鋼筋位置、保護層厚度以及空洞、疏松等缺陷的位置、深度和范圍.雷達的工作原理及其探測方法見圖6-1.由公式圖6-1雷達的工作原理及其探測方法7、現場檢測過程現場檢測工作于2021年5月3日進行,檢測人員使用地質雷達探測儀,根據建設方的要求及規程規定,盡可能在每個隧道內分別在左拱腰測線1、拱頂測線2、右拱腰測線33個位置縱向布置雷達測線進行檢測測線布置如圖3所示.在現場的實際檢測中,由于局部隧道施工現場的場地限制,并出于設備、人員的安全考

9、慮,有些不具備檢測條件的部位未進行數據采集.圖7-1雷達測線布置示意圖在檢測過程中,由于隧道路燈,電纜,電力盒、的影響,造成測線位置一定的差異圖7-2雷達檢測現場實力示意圖8、結果分析8.1 隧道襯砌混凝土及背后密實情況地質雷達資料反映的是地下介質的電性分布,將其轉化為地質體分布,必須把地質、施工、地質雷達等方面的資料有機結合起來,以此獲得檢測對象的整體圖像.隧道襯砌中存有不密實和空洞的判析：處于圍巖或混凝土中空洞中的空氣與模筑混凝土、噴射混凝土、圍巖有明顯的介電常數差異,因此在時間剖面圖上,同相的雷達波錯斷并向上彎曲,并在空洞和混凝土、圍巖之間有明顯的界線.分析時,假設有鋼筋或格柵鋼架,應考

10、慮其影響.地質雷達檢測數據處理及資料解釋流程見圖8-1-1.在原始數據經過處理后,得到時深剖面圖圖8-1-2,然后進行分析得到檢測結果.統計列表、復核確定襯砌缺陷類型和位置原始數據標記隧道名稱、測線、里程形成報告圖8-1-2地質雷達時間一深度剖面圖典型波形圖圖8-1-1數據處理及資料解釋流程圖里程m11458L14K21M533I既的113535L145861U5S7】1在總時走沖脈8.2 數據解釋襯砌背后回填密實度的主要判別特征：密實：信號幅值較弱,甚至沒有界面反射信圖8-2-1襯砌與圍巖雷達反射剖面示意圖空洞：襯砌界面反射信號強,三振相明顯,在其下部仍有強反射界面信號,兩組信號時程差較大圖

11、8-2-2空洞雷達反射剖面示意圖圖8-2-3空洞雷達反射剖面示意圖分散工密實反射二圖8-2-4不密實雷達反射剖面示意圖8.3 隧道襯砌裂紋描述隧道襯砌裂紋描述,是通過目測、攝影及測量等手段調查隧道襯砌裂紋的長度、寬度以及裂紋走向.8.4 隧道襯砌裂縫深度檢測隧道襯砌裂縫深度檢測采用采用非金屬超聲波檢測法和鉆芯取樣法進行檢測.8.4.1 非金屬超聲波檢測法檢測原理利用脈沖波在技術條件相同指混凝土的原材料、配合比、齡期和測試距離一致的混凝土中傳播的時間、接收波的振幅、頻率和波形等聲學參數的相對變化,來判定混凝土的缺陷,如裂縫的深度等.檢測方法裂縫檢測包括裂縫長度、寬度和深度的檢測.具體測試方法為：

12、采用標定合格的量尺量測裂縫長度,采用裂縫寬度觀測儀觀測裂縫寬度,采用非金屬超聲波檢測分析儀用單面平測法方法檢測裂縫深度./2/2平測法示意圖圖8-4-1單面平測法示意圖8.4.2 鉆芯取樣檢測通過鉆芯機對隧道拱腰處鉆芯取樣8.5 隧道襯砌混凝土強度檢測隧道襯砌混凝土強度檢測采用超聲回彈綜合法進行無損檢測.8.5.1 檢測原理超聲回彈綜合法檢測混凝土強度是建立在回彈值和超聲波傳播速度與混凝土的抗壓強度之間相互聯系的根底之上,即用回彈值和聲波的傳播速度綜合反映混凝土的抗壓強度.現場檢測時采用混凝土超聲波檢測儀和回彈儀,在結構混凝土同一測區分別測量聲時值v及回彈值R,然后按超聲回彈綜合測強曲線,求得

13、強度換算值瑞,再根據有關規范,得到混凝土強度推定值.超聲回彈綜合法充分考慮了：水泥品種及水泥用量,細骨料品種及砂率,粗骨料品種、石子用量及粒徑,外加劑,測試面等影響因素,并根據主要影響因素對測強曲線進行聲速和回彈值校正.與單一法相比,精確度高,適用范圍廣,是現場進行混凝土強度檢測的一個方便、可靠的無損檢測方法.8.5.2 檢測方法在本次檢測中,由于現場條件限制,在隧道隨機布置5個混凝土強度無損檢測測區,采用單面平測的方法,在每個測區內測取16個回彈值和3個聲速值.各測區平面尺寸設置如圖8-5-1所示,各測區的混凝土強度按超聲回彈綜合法規程檢測及分析.檢測儀器為回彈儀和非金屬超聲波檢測儀.40c

14、m40cm圖8-5-1襯砌混凝土強度檢測測區布置示意圖9、地質雷達檢測結果9.1 隧道襯砌厚道及鋼筋描述本次隧道襯砌厚度、襯砌背后空洞及密實度檢測共完成1150延米,經過對地質雷達現場檢測圖譜分析說明：(1)重慶南城隧道所測測線范圍內局部里程段襯砌厚度不滿足設計要求,具體里程及部位見表9.1.1,隧道厚度曲線圖見附圖1附圖6.(2)隧道所測測線范圍內局部里程段襯砌背后存在空洞及不密實現象,具體里程及部位見表9.1.2,空洞及不密實現象展示圖見圖9-1-1,圖9-1-2、圖9-1-3;地質雷達原始圖譜見圖9-1-4,圖9-1-5.(3)隧道所測測線范圍內鋼筋設置滿足設計要求,具體情況見表9.1.

15、3,地質雷達原始圖譜見圖9-1-6,圖9-1-7.表9.1.1南城隧道襯砌厚度缺陷統計表左拱腰襯砌缺陷缺陷里程缺陷部位缺陷長度缺陷類型實測平均厚度設計厚度測線位置AYK2+215AYK2+220左拱腰5二襯厚度缺乏24-3840左拱腰AYK2+510AYK2+523左拱腰13二襯厚度缺乏26-3335左拱腰AYK2+785AYK2+810左拱腰25二襯厚度缺乏39-4650左拱腰AYK2+913AYK2+917左拱腰4二襯厚度缺乏24-3235左拱腰右拱腰襯砌缺陷缺陷里程缺陷部位缺陷長度缺陷類型實測平均厚度設計厚度測線位置AYK2+218右拱腰4二襯

16、厚度缺乏263640右拱腰AYK2+222AYK2+377AYK2+387右拱腰10二襯厚度缺乏243235右拱腰AYK2+540AYK2+560右拱腰20二襯厚度缺乏253135右拱腰AYK2+800AYK2+810右拱腰10二襯厚度缺乏374750右拱腰AYK2+903AYK2+905右拱腰2二襯厚度缺乏263335右拱腰表9.1.2南城隧道襯砌背后缺陷統計表隧道左拱腰及拱頂襯砌背后缺陷缺陷里程缺陷部位缺陷長度m缺陷類型缺陷深度cm空洞范圍m2缺陷展示圖AYK2+523AYK2+527左拱腰4脫空32-400.9圖9-1-1AYK2+336-AYK2+341左拱腰5不密實42-501.8圖

17、9-1-2AYK2+772-AYK2+774拱頂2不密實36-410.8圖9-1-3上上亭u左蜥幼句村屯空河5=09eAYK2+530AVK2+523-AYK2+527AYK2+52D圖9-1-1AYK2+523AYK2+527左拱腰處襯砌空洞展示圖圖9-1-2AYK2+336AYK2+341左拱腰處襯砌空洞展示圖=左鬧t方向AYK2+772-AYK2+774=右髀行It方而一市耳AYK21780AYK2+770圖9-1-3AYK2+772AYK2+774拱頂處襯砌空洞展示圖隧道右拱腰襯砌背后缺陷缺陷里程缺陷部位缺陷長度m缺陷類型空洞范圍m2雷達圖AYK2+156AYK2+157右拱腰1襯砌空

18、洞0.3圖9-1-4AYK2+665.5AYK2+666.5右拱腰1襯砌空洞0.4圖9-1-5AYK2+G7OAYK-*-GH5AYK2-*660圖9-1-4AYK2+665.5AYK2+666.5右拱腰處襯砌空洞AYK2+160閩AYK2+1503*“I蛇縊M3金*口R圖9-1-5AYK2+156AYK2+157右拱腰處襯砌空洞表9-1-3南城隧道襯砌鋼筋統計表隧道線別里程長度設置鋼筋網設計雷達探測平均鋼筋間距()重慶南城隧道右線右拱腰處AYK1+90085有有鋼筋信號35AYK1+985115無無鋼筋信號AYK2+100200無無鋼筋信號AYK2+300200無無鋼筋信號AYK2+5002

19、00無無鋼筋信號AYK2+700200無無鋼筋隹號AYK2+900130無無鋼筋信號AYK3+03033有有鋼筋信號35框架結構段AYK3+063247有鋼筋信號左線左拱腰處AYK1+900AYK1+98200有有鋼筋信號35AYK1+985AYK2+30100無無鋼筋隹號AYK2+300AYK2+40100無無鋼筋信號AYK2+400AYK2+50100無無鋼筋信號AYK2+500AYK2+60100無無鋼筋隹號AYK2+600AYK2+70100無無鋼筋隹號AYK2+700AYK2+80100無無鋼筋隹號AYK2+800AYK2+90100無無鋼筋隹號AYK2+900-AYK3+03100

20、無無鋼筋隹號AYK3+030-AYK3+06100有有鋼筋信號35圖9-1-6AYK1+915AYK1+925段雷達探測襯砌鋼筋反射灰階圖AYK3+035AYK3+030AYK3+025AK1+925ITOP190AK1十920AK1+915中中1臚F*-r儀9一號月in1kFOJL-L密圖9-1-7AYK1+915AYK1+925段雷達探測襯砌鋼筋反射灰階圖9.2 隧道襯砌裂紋描述采用目測、攝影及量測等手段對隧道襯砌裂紋的長度、寬度以及裂紋走向以及滲漏水等其他病害情況進行了調查,本次檢測不僅對防火涂料開裂處進行正常檢測,并且對防火涂料未脫落部位進行隨機抽取采用人工鑿除防火涂料進行檢測,具體情

21、況見表9-2-1、9-2-2,圖9-2-1圖9-2-5.表9-2-1南城隧道襯砌結構狀況統計表裂縫裂縫位置裂縫描述備注編號部位里程其它病害走向長度m寬度/(mm)裂縫編號裂縫位置裂縫描述備注部位里程其它病害走向長度m寬度mm、1拱頂AZK2+882滲水泛堿/mm)/2右拱腰AZK2+690施工縫滲水/3明洞頂AZK3+10伸縮縫滲水/4明洞頂5AZK3+090滲水/5左拱腰AZK3+050滲水/表9-2-2南城隧道襯砌結構狀況統計表人工鑿除防火涂料部位序號鑿除部位里程鑿除面積m2裂縫走向?qū)挾?mm)長度m備注1右拱腰AZK3+041.0X1.0/2右拱腰5AZK2+921.0X1.0/3右拱腰

22、0AZK2+981.0X2.0縱向裂縫0.12.5深度測試4左拱腰2AZK2+871.0X2.0/5右拱腰5AZK2+861.0X1.5/6右拱腰0AZK2+702.0X1.5橫向裂縫0.11.0鉆芯7右拱腰0AZK2+681.0X1.0/8右拱腰5AZK2+681.5X1.5縱向裂縫0.21.59右拱腰0AZK2+681.5X1.5/10右拱腰0AZK2+521.0X1.0/11右拱腰0AZK2+481.4X1.0斜向0.10.812右拱腰5AZK2+471.6X1.1斜向0.20.6鉆芯5序號鑿除部位里程鑿除面積m2裂縫走向?qū)挾?mm)長度m備注13右拱腰AZK2+42A1.0X1.5/1

23、4左拱腰0AZK2+18A1.0X1.5/15左拱腰0AZK2+131.0X1.0網狀0.11.516左拱腰5AZK2+053.0X3.0斜向0.54.0深度測試17右拱腰0AZK2+021.0X1.0縱向0.20.618左拱腰0AZK2+006.0x1.0縱向1.56.0深度測試19左拱腰0AZK1+971.0X1.0橫向0.10.820左拱腰AZK.941.0X1.0/-5.一根據現場現場一些情況,該隧道裂紋成因可能跟以下要素有關：1二襯澆筑完后,有些區段圍巖附加應力仍在持續上升,到達一定程度,會對現有二襯產生局部應力集中而造成的裂紋.2二次襯砌澆筑以后,存在局部區域局部地方水化熱高,局部

24、會產生裂紋.不同的裂紋有不同的表現特征,具體因素要根據現場,要進行選擇性的針對處理！比方一些深度和寬度都比擬大的裂紋、貫穿性的裂紋或是有滲水處的裂紋可能是第一種情況造成的,一些深度和寬度都小的裂紋可能是第二種情況造成的.L=0.8mW=0.1mmL=6mW=1.5mmL=0,6mW=0.2mm-=4mW=0.5mmOOO+2KZA050+OO1+圖9-2-1病害展示圖一精選資料L=1.5mW=0.1mm南坪001+2KZA001+002+圖9-2-2病害展示圖二精選資料L=0.6mL=0.8mW=0.2mmW=0.1mm7054+2KZA002.052.圖9-2-3病害展示圖三精選資料菜園壩南

25、坪L=1.5mW=0.2mmL=1.0mW=0.1mm056+2KZAOn7+O5/+圖9-2-4病害展示圖四精選資料O5y+2KZA壩園菜L=2.5mW=0.1mmono+3KZA050+圖9-2-5病害展示圖五精選資料9.3 隧道襯砌裂縫深度檢測結果9.3.1 非金屬超聲波檢測法本次檢測對里程AZK2+982、AZK2+050以及AZK2+000三處斷面的裂縫采用單面平測法進行深度測試,測試時將換能器T和R置于混凝土同側,分別按10cm、20cm、30cm、40cm的間距設置,做跨縫和不跨縫測量,通過觀測兩者的聲時變化,計算出裂縫深度.斷面設置如圖9-3-1.測試結果表9.3.1表9.3.

26、3.裂縫圖9-3-1平測法測試斷面布置圖表9.3.1AZK2+982斷面裂縫深度測試記錄表測試斷面換能器間距不跨縫聲時(成)跨縫聲時(成)裂縫深hci(mm)裂縫深度平均值mhc(mm)1-110039.254.264.85111.3820066.878.5101.1130088.299.4177.30400115.2121.3102.262-210041.264.230.12150.0120078.599.287.65300102.6137.2241.92400132.5175.2214.093-310033.141.237.06125.0020045.964.2229.983006

27、9.4100.2151.4940095.4112.381.48表9.3.2AZK2+050斷面裂縫深度測試記錄表測試斷面換能器間距不跨縫聲時(成)跨縫聲時(成)裂縫深hci(mm)裂縫深度平均值mhc(mm)1-110032.859.275.13199.6520065.7103.1120.6330090.4152.1268.89400115.1192.3333.962-210035.469.584.48196.8220060.2118.3216.5330092.5159.6196.31400119.2188.1289.963-310037.566.573.22173.4820072.1

28、112.3127.8130099.6162.3254.12400130.5192.5238.80表9.3.3AZK2+000斷面裂縫深度測試記錄表測試斷面換能器間距mm不跨縫聲時成跨縫聲時成裂縫深hci(mm)裂縫深度平均值mhcmm1-11003682.6103.25218.7220069.1152.9208.20300100.1188.9265.19400139.7284.4298.242-210043.299.1103.23277.4120065.7164.1350.69300105.5198.1198.58400134.9293.4457.143-310039.488.5100.572

29、35.3820065.2160.6294.74300110.3211.2179.79400143.5277.2366.44根據平測法裂縫深度確定方法的規定,跨縫測量中假設發現首波反向,那么可將各測點裂縫深度的平均值,作為該測試斷面的裂縫深度值.假設未發現首波反向,那么將換能器各測距Li與各測點裂縫平均值mhc進行比擬,凡測距Li小于mhc和大于3mhC,應剔除該組數據,然后取余下hci的平均值,作為該裂縫的深度值.按此規定,確定各測試斷面的裂縫深度如下表所示.AZK2+982右拱腰AZK2+050左拱腰AZK2+000左拱腰測試斷面裂縫深度mm裂縫深度mm裂縫深度mm1-1111.38199.

30、65218.722-2150.01196.82277.413-3125.00173.48235.389.3.2 鉆芯取樣法本次運用鉆芯取樣法進行裂縫深度測試,共測試2組數據,如下表所示序號部位襯砌設計厚度裂縫深度備注1AZK2+700右拱腰4022AZK2+475右拱腰3549.4 隧道襯砌混凝土強度檢測結果南城隧道襯砌混凝土強度檢測采用超聲回彈綜合法共檢測了5個斷面.具體結果見表9.4.1.表9.4.1南城隧道襯砌混凝土超聲回彈強度換算值斷面里程回彈值Ra(MPa)聲速va(km/s)強度換算值fcU,i(MPa)設計強度等級AZK3+04845.23.6830.22C25AZK2+98246.13.8233.05C25AZK2+92048.63.9838.11C25AZK2+02051.04.0141.30C25AZK1+99045.13
