紅光治療儀說明書

1、精選優質文檔-傾情為你奉上KDH系列紅光治療儀使用說明書 北京科電微波電子有限公司 目 錄目錄 公司簡介說明一、概述1二、技術參數指標1三、安裝操作方法四、注意事項 7五、醫療器械注冊證12北京科電微波電子有限公司源于中國科學院電子學研究所所辦北京科電微波電子公司。北京科電微波電子公司創建于1993年5月，成立之初的功能主要是實施國家特別批準的中國科學院電子學研究所及其下屬企業的進出口權。1994年電子所5、6、7、8、9共五個研究室以及科電高技術公司醫療儀器部、電子工程部等成建制調整進入科電微波電子公司，科電微波電子公司開始實體化發展的新階段。經過多年良好的運行，北京科電微波電子公司于200

2、2年10月完成改制，成立了北京科電微波電子有限公司。北京科電微波電子有限公司以電子所的技術為背景，以科技人員為主體，充分發揮其在激光技術、紅光技術、LED應用技術、電子工程技術、真空技術等領域的特色優勢，構成電子所產業化工作的重要組成部分。氬離子激光、CO2激光、銅（金）蒸氣激光、紅光系列產品、加速器專用電子槍、LED應用和智能控制等技術和產品在國家慶典，綠色照明，醫療衛生，高技術出口等社會和經濟活動中均有良好的表現和前景。北京科電微波電子有限公司堅持與時俱進，開拓創新，務實發展，大力推進科技成果的轉化。公司的“科電”系列半導體激光治療儀、CO2激光治療機、金屬蒸汽激光治療機以及紅光治療儀均率

3、先取得國家藥監部門的醫療器械注冊證。公司充分發揮自身技術優勢，進一步加快產品化、產業化、規?；倪M(jìn)程，以爭取進一步開展社會化、國際化合作。并力求用新的機制、新的思路，迎來新的突破、新的發展。說 明歡迎您使用“科電紅光”醫療產品！本說明書為北京科電微波電子有限公司所生產KDH系列紅光治療儀而編制，適用于KDH-150A、KDH-150B和KDH-150S型紅光治療儀。我們的產品一直在不斷的改良和更新，我方保留對本使用說明書中產品規格和內容做出更改的權利，恕不另行通知。安裝之前請?jiān)敿?xì)閱讀本說明書，請妥善保管本說明書，以備參閱。對于治療機所附的產品合格證、保修單及其他各種證件一定要妥善保存，避免丟失

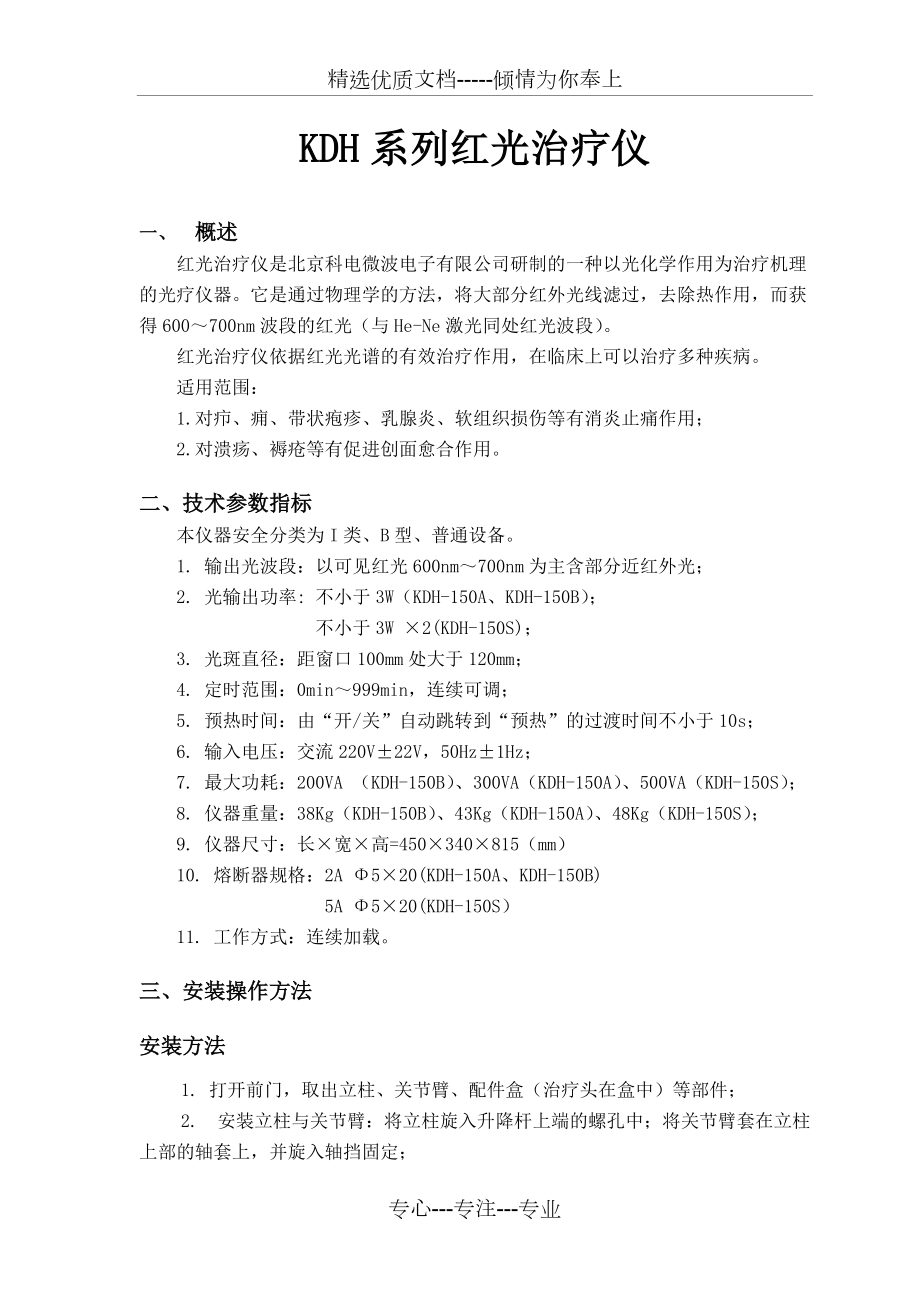

4、、破損。否則可能會因此給您帶來不必要的麻煩。治療機所附的醫療器械產品注冊證是醫療產品進入市場允許銷售的唯一標志，注冊證必須加蓋“北京科電微波電子有限公司”公章，且只對擁有保修單和銘牌上出廠編號相一致的治療機有效。 及 是我公司的注冊商標。本說明書由北京科電微波電子有限公司編輯出版，最終解釋權歸本公司所有。北京科電微波電子有限公司 KDH系列紅光治療儀一、 概述紅光治療儀是北京科電微波電子有限公司研制的一種以光化學作用為治療機理的光療儀器。它是通過物理學的方法，將大部分紅外光線濾過，去除熱作用，而獲得600700nm波段的紅光（與He-Ne激光同處紅光波段）。紅光治療儀依據紅光光譜的有效治療作用

5、，在臨床上可以治療多種疾病。適用范圍：1.對癤、癰、帶狀皰疹、乳腺炎、軟組織損傷等有消炎止痛作用；2.對潰瘍、褥瘡等有促進創面愈合作用。二、技術參數指標本儀器安全分類為I類、B型、普通設備。1. 輸出光波段：以可見紅光600nm700nm為主含部分近紅外光；2. 光輸出功率: 不小于3W（KDH-150A、KDH-150B）；不小于3W ×2(KDH-150S)；3. 光斑直徑：距窗口100mm處大于120mm；4. 定時范圍：0min999min，連續可調；5. 預熱時間：由“開/關”自動跳轉到“預熱”的過渡時間不小于10s；6. 輸入電壓：交流220V±22V，50Hz

6、±1Hz；7. 最大功耗：200VA （KDH-150B）、300VA（KDH-150A）、500VA（KDH-150S）；8. 儀器重量：38Kg（KDH-150B）、43Kg（KDH-150A）、48Kg（KDH-150S）；9. 儀器尺寸：長×寬×高=450×340×815（mm）10. 熔斷器規格：2A 5×20(KDH-150A、KDH-150B)5A 5×20(KDH-150S）11. 工作方式：連續加載。三、安裝操作方法安裝方法1. 打開前門，取出立柱、關節臂、配件盒（治療頭在盒中）等部件；2. 安裝立柱與關節

7、臂：將立柱旋入升降桿上端的螺孔中；將關節臂套在立柱上部的軸套上，并旋入軸擋固定；3. 安裝治療頭：先取下將治療頭側面的固定螺釘，按順序用螺釘將治療頭固定在燈叉上，兩個橡皮墊片分放在燈叉的兩邊；4. 安裝鏡頭：從配件盒里面取出聚焦鏡頭旋在治療頭輸出窗口上；5接線：將治療頭上供電線插座插入治療儀主機上方的治療頭插座內并旋緊，注意鍵槽方位；6. 將220V電源線插入紅光治療儀右側下方的電源插座中，確認接好220V電源線后即可開始試機。KDH-150A型紅光治療儀示意圖操作步驟KDH-150A型紅光治療儀面板示意圖1. 接通220V電源，打開總電源鑰匙開關，此時“工作時間設置”顯示“0”，同時治療頭內

8、伴有冷卻系統風扇轉動聲；2. 調節治療頭位置：按“燈頭高度設置”的“升” 或“降”鍵，將治療頭置于合適高度，調整治療頭方位，使輸出口對準病灶，出光口與病灶距離約10cm。3. 設置治療時間：按“工作時間設置”的“增”和“減”鍵，將工作時間顯示調整到所需的治療時間。4. 按“啟動”鍵，10秒后儀器自動進入“預熱” 半功率輸出狀態，按 “工作”鍵即進入全功率輸出狀態，治療開始。工作狀態的選擇依據臨床實際需要可以是半功率或者是全功率。5. 治療過程中，隨著時間的推移，“工作時間設置”所顯示的數字遞減（顯示數字為剩余時間），當顯示為“0”時，即自動關機，光輸出停止；如需中途暫時停止光輸出，可按“啟動”鍵，恢復光輸出再次按“啟動”鍵。6. 治療完畢，將總電源鑰匙旋轉到“關”的位置即可斷開電源關機。四、售后服務及聯絡方式當儀器因故不能正常運轉，請您按說明書中“簡單故障排除”所述進行了簡單的處理，仍不能正常工作時，請您及時通過電話或網絡與我公司取得聯系。電話溝通進行故障處理，如果故障仍然不能排除，請與售后服務或經銷商咨詢聯系具體解決辦法。售后服務： 010- / 公司網址：五、醫療器械注冊證注冊證號：京藥監械（準）字2012第號執行標準：YZB/京0639-2010
