橋式啟閉機或起重機安裝單元工程質量評定表doc

1、表2.14 橋式啟閉機（或起重機）安裝單元工程質量評定表單位工程名稱單元工程量分部工程名稱施工單位單元工程名稱、部位評定日期年 月 日 項次項 目主要項目（個）一般項目（個）合格優良合格優良1制動器安裝2聯軸器安裝（CL型 CLZ型）3彈性圓柱銷聯軸器4橋架和大車行走機構5小車行走機構合 計優良項目占全部項目的百分數（%）試運轉評 定 意 見單元工程質量等級主要項目全部符合質量標準。一般項目檢驗點 %符合質量標準，其余基本符合質量標準。優良項目占全部項目的 %，其中主要項目優良率 %，試運轉測量人年 月 日施工 單位年 月 日建設 （監理） 單位年 月 日表2.14-1 制動器安裝質量評定表單

2、位工程名稱單元工程量分部工程名稱施工單位單元工程名稱、部位檢驗日期年 月 日 項次項 目允許偏差實測值合格數（點）合格率（%）制動輪直徑D2002003003001制動輪徑向跳動0.100.120.182制動輪端面圓跳動0.150.200.253制動輪與制動帶的接觸面積不小于總面積的75%合格80%優良檢測結果項目共測 點，合格 點，合格率 %評 定 意 見質 量 等 級一般項目 項，全部合格，其中優良 項。測量人年 月 日施工單位年 月 日建設（監理）單位年 月 日表2.14-2 聯軸器安裝質量評定表單位工程名稱單元工程量分部工程名稱施工單位單元工程名稱、部位檢驗日期年 月

3、日 項次項 目允許偏差實測值合格數（點）合格率（%）聯軸器外型最大直徑D170 185220 250290 320 350380 430 490 545590 680 730 7809001000110012501CL型： 徑向位移不應大于0.4 0.650.8 1. 0 1.25 1.35 1.61.8 1.9 2.12.4 3.0 3.23.5 4.54.6 5.4 6.16.32CL型： 傾斜度不應大于30'3CL型： 端面間隙不應小于2.5290590680780101557.51CLZ型： 徑向位移不應大于0.00873A2CLZ型： 傾斜度不應大于30

4、9;3CLZ型： 端面間隙不應小于2.5290590680780101557.5檢測結果CL型共測 點，合格 點，合格率 %CZL型共測 點，合格 點，合格率 %評 定 意 見質 量 等 級一般項目 項，全部合格，其中 項優良。測量人年 月 日施工單位年 月 日建設（監理）單位年 月 日表2.14-3 彈性圓柱銷聯軸器兩軸的同軸度、聯軸器間的端面間隙質量評定表單位工程名稱單元工程量分部工程名稱施工單位單元工程名稱、部位檢驗日期年 月 日 項次項 目允許偏差實測值合格數（點）合格率（%）聯軸器外型最大直徑D1051701902602903504105001徑向位移不應大于0.14

5、0.160.180.202 傾斜度不應大于40'項次檢測項目軸孔直徑d標準型輕型實測值合格數（點）合格率（%）型號外型最大直徑D允許值型號外型最大直徑D允許值3端面間隙2528B112015Q1105143038B214015Q2120143545B317026Q3145144055B419026Q4170154565B522026Q5200155075B626028Q6240267095B7330210Q72902680120B8410212Q835028100150B9500215Q9440210檢測結果項目共測 點，合格 點，合格率 %評 定 意 見質 量 等 級一般項目

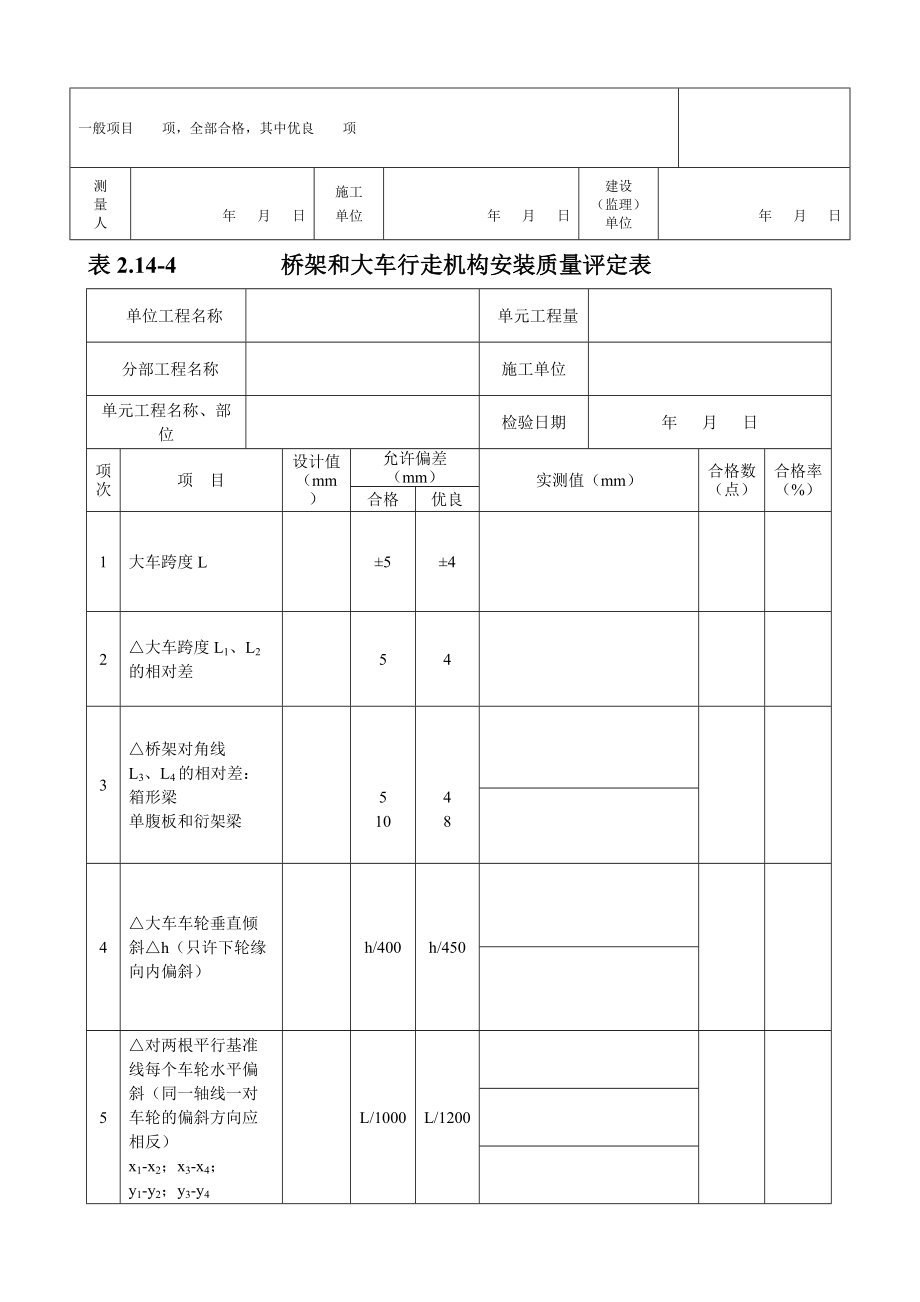

6、 項，全部合格，其中優良 項測量人年 月 日施工單位年 月 日建設（監理）單位年 月 日表2.14-4 橋架和大車行走機構安裝質量評定表 單位工程名稱 單元工程量 分部工程名稱 施工單位單元工程名稱、部位 檢驗日期年 月 日項次項 目設計值允許偏差實測值合格數（點）合格率（%）合格優良1大車跨度L±5±42大車跨度L1、L2的相對差543橋架對角線L3、L4的相對差： 箱形梁 單腹板和衍架梁5 104 84大車車輪垂直傾斜h（只許下輪緣向內偏斜）h/400 h/450 5對兩根平行基準線每個車輪水平偏斜（同一軸線一對車輪的偏斜方向應相反） x1-x2

7、；x3-x4； y1-y2；y3-y4L/1000 L/1200 6同一端梁上車輪同位差 m1=x5-x6 m2=y5-y632.5續表2.14-4項次項 目設計值允許偏差實測值合格數（點）合格率（%）合格優良7箱形梁小車軌距T跨端±1±1跨中L19.5m+1+5+1+4L19.5m+1+7+1+6單腹板梁、偏軌箱形梁衍架梁小車軌距±3±2.58同一斷面上小車軌道高低差 T2.5m 2.5mT4m 3 52.5 49箱形梁小車軌道直線度（帶走臺時，只許向走臺側彎曲） L19.5m 3 2.5 檢驗結果主要項目共測 點，合格 點，合

8、格率 %一般項目共測 點，合格 點，合格率 %評 定 意 見質 量 等 級主要項目 項，全部合格，其中 項優良；一般項目 項，全部合格，其中優良 項測量人年 月 日施工單位年 月 日建設（監理）單位年 月 日表2.14-5 小車行走機構安裝質量評定表 單位工程名稱 單元工程量 分部工程名稱 施工單位單元工程名稱、部位 檢驗日期年 月 日項次項 目設計值允許偏差實測值合格數（點）合格率（%）合格優良1小車跨度TT2.5mT2.5m±2±3±1.5±2.52小車跨度T1、T2的相對差T2.5mT2.5m231.52.53小車輪對角線L

9、3、L4的相對差32.54小車輪垂直傾斜h（只許下輪緣向內偏斜）h/400 h/450 5對兩根平行基準線每個小車輪水平偏斜L/1000 L/1200 6小車主動輪和被動輪同位差22檢驗結果主要項目共測 點，合格 點，合格率 %一般項目共測 點，合格 點，合格率 %評 定 意 見質 量 等 級主要項目 項，全部合格，其中 項優良；一般項目 項，全部合格，其中 項優良測量人年 月 日施工單位年 月 日建設（監理）單位年 月 日水利水電工程表2.14-6 橋（門）式啟閉機（起重機）試運轉質量評定表單位工程名稱單元工程量分部工程名稱施工單位單元工程名稱、部位檢驗日期年 月 日 項次項 目質 量 標

10、準檢 驗 記 錄1無負荷電動機運轉平穩、三相電流平衡2電氣設備無異常發熱現象3限位、保護、聯鎖裝置動作正確、可靠4控制器接頭無燒損現象5大、小車行走時滑塊滑動平穩，無卡阻、跳動及嚴重冒火現象6機械部件運轉時無沖擊聲和異常聲音，構件連接處無松動、裂紋和損壞7軸承和齒輪潤滑良好，機箱無滲油，軸承溫度658運行時制動瓦全部離開制動輪，無任何摩擦9鋼絲繩、滑動輪鋼絲繩不碰刮，定、動滑輪轉動靈活，無卡阻10靜負荷升降機構制動器能制止住1.25倍額定負荷升降，且動作平穩、可靠11小車停在橋架中間起吊1.25倍額定負荷，停留10分鐘卸荷，檢查橋架變形，反復三次后，主梁實測上拱度應大于0.8L/1000（L-跨度）
