沉降觀測的有關技術要求

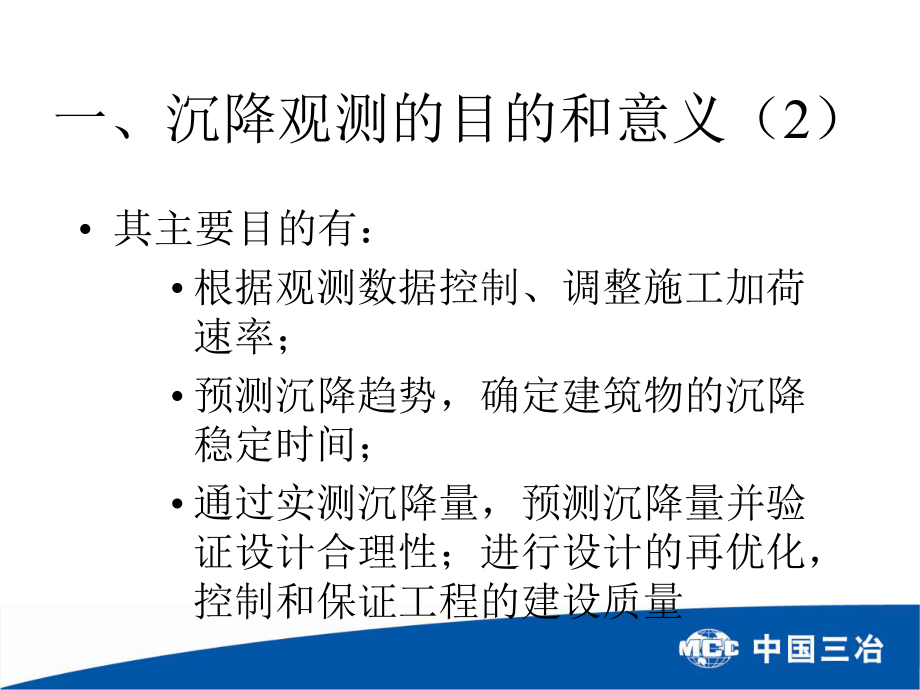

1、沉降觀測的有關技術要求三冶測量大隊：楊連華 2016年5月一、沉降觀測的目的和意義（1） 沉降觀測之目的和意義在于通過對擬建建筑物施工過程進行周期性觀測，了解建筑物在施工加荷以及入住或設備安裝加荷過程中的沉降變化。從而為設計提供依據，也為后期類似工程提供參考。因此，在建筑物主體施工過程中應進行沉降量的動態觀測。一、沉降觀測的目的和意義（2） 其主要目的有： 根據觀測數據控制、調整施工加荷速率； 預測沉降趨勢，確定建筑物的沉降穩定時間； 通過實測沉降量，預測沉降量并驗證設計合理性；進行設計的再優化，控制和保證工程的建設質量 二、沉降觀測的適用范圍1 .地基基礎設計等級為甲級的建筑；2 .復合地基

2、或軟弱地基上的設計等級為乙級的建筑；3 .加層、擴建建筑；4 .受鄰近深基坑開挖施工影響或受場地地下水等環境因素變化影響的建筑；5 .需要積累經驗或進行設計反分析的建筑。 三、地基基礎等級的規定（1）甲級甲級 1.重要的工業與民用建筑物 2.30層以上的高層建筑 3.體型復雜,層數相差超過10層的高低層連成一體建筑物 4.大面積的多層地下建筑物(如地下車庫,商場.運動場等) 5.對地基變形有特殊要求的建筑物 三、地基基礎等級的規定（2）甲級甲級 6.復雜地質條件下的坡上建筑物(包括高邊坡) 7.對原有工程影響較大的新建建筑物 8.場地和地基條件復雜的一般建筑物 9.位于復雜地質條件及軟土地區的

3、二層及二層以上地下室的基坑工程三、地基基礎等級的規定（3） 乙級乙級 除甲級,丙級以外的工業與民用建筑物 丙級丙級 場地和地基條件簡單,荷載分布均勻的七層及七層以下民用建筑及一般工業建筑物;次要的輕型建筑物 四、沉降觀測的級別、精度指標及適用范圍(一一) (0.3) (1.5)（二）（二） (0.5 ) (3)（三）（三） (1) (6)（四）（四） (2) (12)五、沉降觀測儀器的選用 三、步驟：三、步驟： 1. 水準儀認識水準儀認識 水準儀主要組成部分：望遠鏡水準儀主要組成部分：望遠鏡 、水準器、基、水準器、基座座目鏡目鏡目鏡對光螺旋目鏡對光螺旋物鏡對光螺旋物鏡對光螺旋物鏡物鏡水平微調螺

4、旋水平微調螺旋腳螺旋腳螺旋準星準星水準實驗所用儀器：水準實驗所用儀器：WILD水準儀的結構組成水準儀的結構組成 DiNi 圖示360水平測角環水平氣泡顯示面板帶提把粗瞄準器的弧型提把目鏡對焦“雙動”調焦旋鈕水平微動螺旋鍵盤傳輸接口快捷鍵DINI面板開關測量鍵大小字母、數字切換鍵測量程序數字和字母鍵盤方向鍵取消確定數字英文顯示天寶程序菜單刪除讀數方法讀數方法精平后，轉動精平后，轉動“測微螺旋測微螺旋”，使十字絲的，使十字絲的楔形絲精確夾準某一整分劃線。楔形絲精確夾準某一整分劃線。將整分劃值和測微器中的讀數合起來將整分劃值和測微器中的讀數合起來。 1.48655m尼康尼康 Ap-7/AC-2S水準

5、儀水準儀中翰中翰 ZHAL自動安平水準儀自動安平水準儀Leica NA700 Series 六、水準基點的設置（1） 水準基點的設置：基點設置以保證其穩定可靠為原則，宜設置在基巖上，或設置在壓縮性較低的土層上。水準基點的位置，宜靠近觀測對象，但必須在建筑物所產生的壓力影響范圍外。 在一般情況下，可以利用工程標高定位時使用的水準點作為沉降觀測水準基點。如水準點與觀測點距離過大，為保證觀測的精度，應在建筑物或構造物附近，另行埋設水準基點。 建筑物和構筑物沉降觀測的每一區域，必須有足夠數量的水準點，按工程測量規范（GB50026-93）規定并不得少于3個。水準點應考慮永久使用，埋設堅固（不應埋設在道

6、路、倉庫、河岸、新填土、將建設或堆料的地方以及受震動影響的范圍內），與被觀測的建筑物和構筑物的間距為3050m，水準點帽頭宜用銅或不銹鋼制成，如用普通鋼代替，應注意防銹。水準點埋設須在基坑開挖前15天完成。 水準基點可按實際要求，采用深埋式和淺埋式兩種，但每一觀測區域內，至少應設置一個深埋式水準點六、水準基點的設置（2）七、工作基點的設置 工作基點（以下簡稱基點）是沉降觀測的基準點，應根據工程的沉降施測方案和布網原則的要求建立，而沉降施測方案應根據工程的布局特點、現場的環境條件制訂。依據工作經驗，一般高層建筑物周圍要布設三個基點，且與建筑物相距50m至100m間的范圍為宜。基點可利用已有的、穩

7、定性好的埋石點和墻腳水準點，也可以在該區域內基礎穩定、修建時間長的建筑物上設置墻腳水準點。若區域內不具備上述條件，則可按相應要求，選在隱蔽性好且通視良好、確保安全的地方埋設基點。所布設的基點，在未確定其穩定性前，嚴禁使用。因此，每次都要測定基點間的高差，以判定它們之間是否相對穩定，并且基點要定期與遠離建筑物的高等級水準點聯測，以檢核其本身的穩定性。 沉降觀測點的布置，應以能全面反映建筑物地基變形特征并結合地質情況及建筑結構特點確定。點位宜選設在下列位置： （1）建筑物的四角、大轉角處及沿外墻每1015m處或每間隔23根柱基上； （2）高低層建筑物、新舊建筑物、縱橫墻等交接處的兩側； （3）建筑

8、物伸縮縫和沉降縫兩側、基礎埋深相差懸殊處、人工地基與天然地基接壤處、不同結構的分界處及填挖方分界處；八、沉降觀測點的布置原則（八、沉降觀測點的布置原則（1） （4）寬度大于等于15m或小于5m而地質復雜以及膨脹土地區的建筑物，在承重內墻中部布點，在室內地面中心以及四周設地面點； （5）框架結構建筑物的每個或部分柱基上或沿縱橫軸線設點； （6）各種構筑物沿四周或基礎軸線的對稱位置上布點，數量不少于4個測點。八、沉降觀測點的布置原則（八、沉降觀測點的布置原則（2）九、監測頻率（1） （1）建筑物施工階段的沉降觀測，應隨施工進度及時觀測。重要建筑，可在基礎完工后或地下室砌完后開始觀測。大型、高層建筑

9、，可在基礎墊層或基礎底部完成后開始觀測，一般建筑，可在一層構造柱脫模后進行觀測。按一定的時間段為一觀測周期或按建筑物的加荷情況每升高12層（1-5層）為一觀測周期，沉降速度0.5mm/d應停止施工，分析原因，采取措施，應減緩加載速度并增加觀測次數。觀測次數與間隔時間應視地基與加載情況而定。多層建筑每加高12層觀測一次。九、監測頻率（2） 工業建筑可按不同施工階段（如回填基坑、安裝柱子和屋架、砌筑墻體設備安裝等）分別進行觀測。如建筑物均勻增高，應至少在增高荷載的25%、50%、75%和100%時各測一次。施工過程中如暫時停工，在停工時及重新開工時應各觀測一次，停工期間，每隔23個月觀測一次。封頂

10、后12月觀測一次，竣工后觀測周期，根據建筑物的穩定情況確定?？⒐r總觀測次數不得少于5次；九、監測頻率 （3） （2）建筑物使用階段的觀測次數，應視地基土類型和沉降速度大小而定。除有特殊要求者外，一般情況下，可在第一年觀測34次，第二年觀測23次，第三年后每年觀測1次，直至穩定為止。 （3）在觀測過程中，如有基礎附近荷載突然增減、基礎四周大量積水、長時間降雨等情況，均應及時增加觀測次數。當建筑物突然發生大量沉降或上浮，不均勻沉降或嚴重裂縫時，應立即進行逐日或2-3天一次的連續觀測。十、沉降觀測穩定標準（十、沉降觀測穩定標準（1） （JGJ8-2007）建筑沉降是否進入穩定階段，應由沉降量與時間

11、關系曲線判定。當最后100d的沉降速率小于0.010.04mm/d時可認為已進入穩定階段。具體取值宜根據各地區地基土的壓縮性能確定。 建筑物沉降觀測方法（DGJ32/J 18-2006）規定沉降穩定標準是：沉降是否進入穩定階段，應由沉降量與時間關系判定。對重點觀測和科研觀測工程，若最后三個周期觀測中每周期沉降量不大于22倍測量中誤差可認為已進入穩定階段。一般觀測，軟地層二、三級多層建筑以 0.020.04mm/d，高層和一級建筑以0.01mm/d 為穩定階段標準。十、沉降觀測穩定標準（十、沉降觀測穩定標準（2） 建筑物沉降觀測方法（DGJ32/J 18-2006）規定竣工驗收最后一次觀測的沉降

12、速度允許值是： （1）高層建筑和一級建筑物平均沉降速度0.06 mm/d，最大沉降速度0.08mm/d且不多于2處； （2）二級、三級、多層建筑物和低層建筑物平均沉降速度0.10 mm/d，最大沉降速度0.12mm/d且不多于2處。 二、三級多層建筑以0.04mm/d，高層和一級建筑以0.01mm/d為穩定標準。 （沉降最大值點）（沉降最大值點）十一、沉降觀測注意事項十一、沉降觀測注意事項 （1）外業手簿 外業手簿是長期保存和使用的基本資料，應做到記錄認真、字跡清晰、整潔、格式統一。記錄不得轉抄或涂改，如觀測、記錄數據有誤，應在觀測記錄時立即將錯誤數據用單線劃去，在其上方寫上正確數字，正確數字

13、及被劃去數字均應清晰可辨認，并加蓋更改人的紅章。 （2）觀測時，儀器應避免安置在有空壓機、攪拌機、卷揚機等振動影響范圍內。（避免檢測環境對觀測精度的影響）沉降觀測注意事項沉降觀測注意事項 （3）為加強沉降觀測精度，觀測時要做到五固定：即觀測路線、測站位置、觀測人員、觀測使用儀器、觀測方法，在前后的觀測過程中需固定一致。 （4）因第一次觀測值沒形成周期比較，為保證初始觀測值的精度，應采取兩次觀測結果取平均值。 （5）沉降觀測路線要閉合，路線由工作基點和沉降觀測點組成的閉合環，每次觀測完畢計算閉合差（一級0.3n mm，二級1.0n mm，n為測站數），若閉合差超限，需重新觀測使閉合差在限差范圍內，以確保沉降觀測精度。沉降觀測注意事項沉降觀測注意事項 當建筑變形觀測過程中發生下列情況之一時，當建筑變形觀測過程中發生下列情況之一時，必須立即報告委托方，同時應及時增加觀測次必須立即報告委托方，
