電橋法測定弱電解質的電離常數

1、電橋法測定弱電解質的電離常數【教學目的】1.掌握電橋法測量電導的原理和方法，初步掌握示波器的使用。2.測定電解質溶液的電導并計算弱電解質的電離常數?！窘虒W(xué)重點】通過用交流電橋測定氯化鉀和醋酸溶液的電導，使學生掌握測量電導的原理和方法【教學內容】一、實驗原理醋酸在溶液中電離達到平衡時，其電離平衡常數Kc與濃度c和電離度a有以下關系（1）在一定溫度下Kc是一個常數，因此可以通過測定醋酸在不同濃度下的電離度，代入（1）式計算得到Kc值。醋酸溶液的電離度可用電導法來測定，圖142是用來測定溶液電導的電導池。電導的物理意義是：當導體兩端的電勢差為1伏特時所通過的電流強度。亦即電導電流強度/電勢差。因此電

2、導是電阻的倒數，在電導池中，電導的大小與兩極之間的距離l成反比，與電極的面積A成正比。（2）k稱為電導率或比電導，即l為1m，A為1m2時溶液的電導，因此電導率這個量值與電導池的結構無關。電解質溶液的電導率不僅與溫度有關，而且還與溶液的濃度有關，因此通常用摩爾電導率這個量值來衡量電解質溶液的導電本領。摩爾電導率的定義如下：含有一摩爾電解質的溶液，全部置于相距為1m的兩個電極之間，這時所具有的電導稱為摩爾電導率，摩爾電導率與電導率之間有如下的關系。（3）（3）式中c為溶液中物質的量濃度，單位為mol·m-3。根據電離學說，弱電解質的電離度a隨溶液的稀釋而增大，當溶液無限稀釋時，則弱電解

3、質全部電離a1，在一定溫度下溶液的摩爾電導率與離子的真實濃度成正比，因而也與電離度a成正比，所以弱電解質的電離度a應等于溶液在量濃度c時的摩爾電導率m和溶液在無限稀釋時摩爾電導率之比，即：（4）將（4）式代入（1）式得：（5）Kc值即可通過（5）式由實驗測得。由電導的物理概念可知：電導是電阻的倒數，對電導的測量也是對電阻的測量，但測定電解質溶液的電阻有其特殊性，當直流電流通過電極時會引起電極的極化，因此必須采用較高頻率的交流電，其頻率一般應取在1000Hz。另外，構成電導池的兩個電極應是惰性的，一般是鉑電極，以保證電極與溶液之間不發生電化學反應。精密的電阻測量通常均采用電橋法，其精度一般可達0

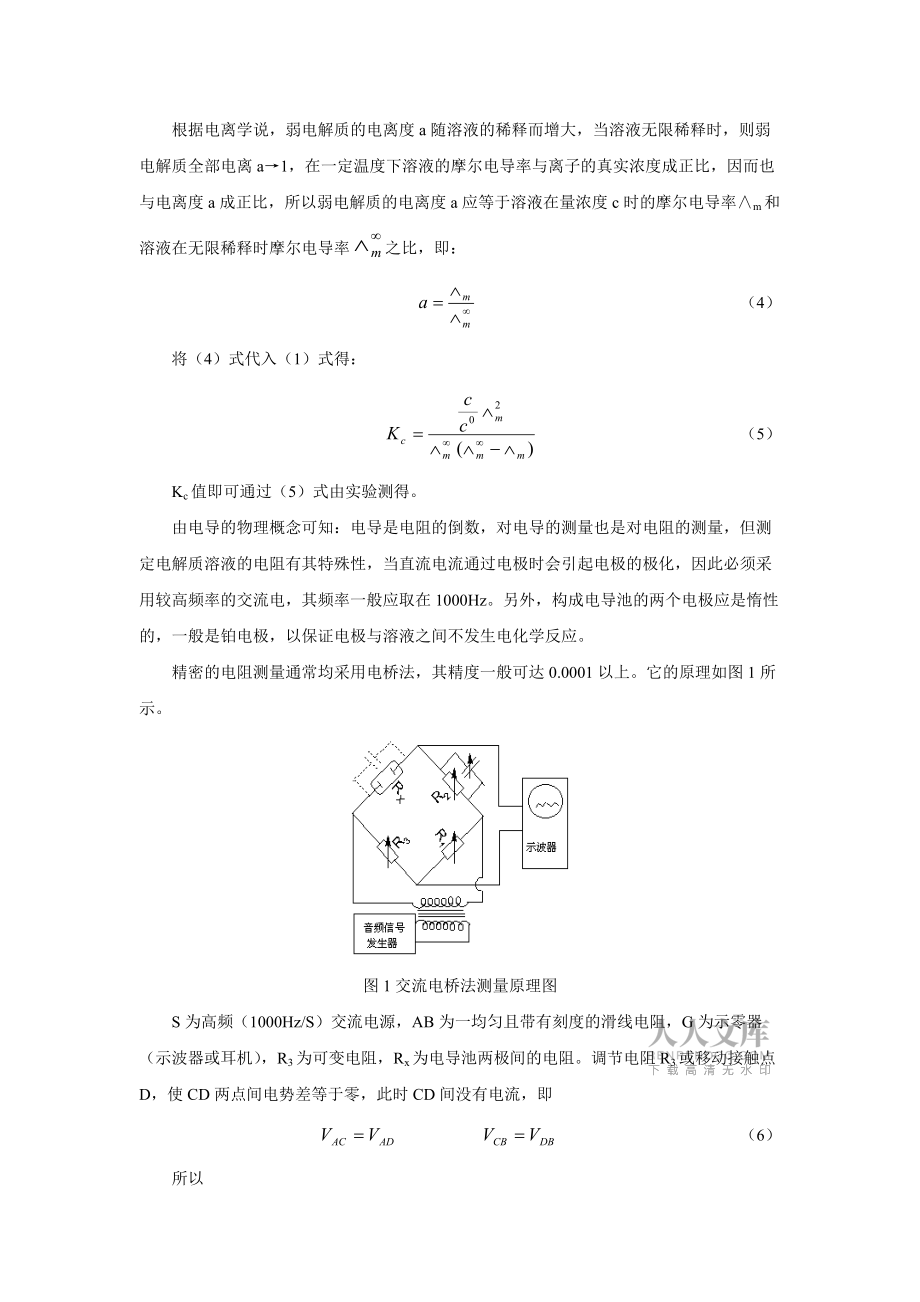

4、.0001以上。它的原理如圖1所示。圖1交流電橋法測量原理圖S為高頻（1000Hz/S）交流電源，AB為一均勻且?guī)в锌潭鹊幕€電阻，G為示零器（示波器或耳機），R3為可變電阻，Rx為電導池兩極間的電阻。調節電阻R3或移動接觸點D，使CD兩點間電勢差等于零，此時CD間沒有電流，即（6）所以I1R1I2R3（7）I1R2I2Rx（8）（7）式除以（8）式得：（9）由（9）式可得Gx值，但還必須換算成電導率k，由k可通過（3）式求得摩爾電導率m。由（2）式可知（10）（10）式中kcell稱為電導池常數，它是電導池兩個電極間的距離與電極表面積之比。為了防止極化，通常將鉑電極鍍上一層鉑黑，因此真實面積

5、A無法直接測量，通?？蓪⒁阎妼?dǎo)率k的電解質溶液（一般用的是標準的0.01000mol·dm-3KC1溶液）注入電導池中，然后測定其電導G即可以（10）式算得電導池常數kcell。當電導池常數kcell確定后，就可用該電導池測定某一濃度c的醋酸溶液的電導，再用（10）式算出k，加c為已知，則c、k值代入（3）式算得該濃度下醋酸溶液的摩爾電導率，因此只要知道無限稀釋時醋酸溶液的摩爾電導率就可以應用（5）式最后算得醋酸的電離常數中Kc。在這里的求測是一個重要問題，對于強電解質溶液可測定其在不同濃度下摩爾電導率再外推而求得，但對弱電解質溶液則不能用外推法，通常是將該弱電解質正、負兩種離子的

6、無限稀釋摩爾電導率加和計算而得（），不同溫度下醋酸的值見下表不同溫度下醋酸的(S·m2·mol-1)溫度K298.2303.2308.2313.2×1023.9084.1984.4894.779二、儀器與試劑（一）儀器滑線電阻器1個旋轉電阻箱1個低頻信號發生器1個示波器1臺電導池1個恒溫槽1套（二）試劑KC1標準溶液（0.01000mol·dm-3） HAc溶液（0.1000mol·dm-3）HAc溶液（0.0500mol·dm-3）HAc溶液（0.0250mol·dm-3）三、實驗步驟1.調節恒溫槽溫度為298.2K

7、77;±0.1K）或308.2K（±0.1K）。2.按圖143接好交流電橋線路，頻率選在1000Hz，將示波器內橋平衡調好。3.測定定電導池常數Kcell傾去電導池中蒸餾水（電導池不使用時，應把它浸在蒸餾水中，以免干燥后難以清除被鉑黑所吸附的雜質，并且避免干燥的電極浸入溶液時，表面不易完全浸潤，表面附著小氣泡，使電極表面積發生改變，影響測量結果），用少量0.0100 mol·dm-3KC1溶液洗滌電導池和鉑電極，一般三次，然后倒入0.0100 mol·dm-3的KC1溶液，使液面超過電極12cm，再將電導池置于所需溫度的恒溫槽中，恒溫510min，進行測

8、量，將滑線電阻器調至中間（使R1，R2兩個橋臂相等），調整R3至示波器顯示屏上出現一條直線（未調R3以前示波器上顯示玻弦波形）記下R3值，重復測定3次。4.測定醋酸溶液的電導（濃度由小至大測定）傾去電導池中的KC1溶液，將電導池和鉑電極用蒸餾水洗滌。再用少量的被測的醋酸溶液洗滌三次，然后注入被測的醋酸溶液，使溶液超過電極12cm，再將電導池置于所調好溫度的恒溫槽中，恒溫510min，同測電導池常數法一樣，記下R3值，同法測定另兩種濃度醋酸溶液的電導。5.醋酸溶液的電導測量完畢后，再次測定電池常數以鑒定實驗過程中電導池常數有無變化。四、數據記錄及數據處理1.電導池常數Kcell0.0100 mo

9、l·dm-3標準KC1溶液的電導率k=0.1413S·m-1（在298.2K及p0時），不同溫度下的電導率k見下表。不同溫度下0.0100 mol·dm-3標準KC1溶液的電導率k(S·m-1)溫度K293.2298.2303.2308.2313.2k0.12780.14130.1552由（10）式計算得Kcell，并填入下表： 恒溫槽溫度： 實驗次數R3（）G（S）Kcell(m-1)測量值平均值實驗開始123實驗結束123Kcell 平均值=68.0999 m-12.醋酸溶液的電離常數Kc將原始數據及處理結果填入下表：C(mol·dm-3)

10、Rx()()G(S)k(S·m-1)m (S·m2·mol-1)aKc0.02500.05000.1000實驗測定電離平衡常數Kc平均值= 實驗溫度：T= 附：醋酸電離平衡常數的文獻值t/Kc×105t/Kc×105t/Kc×10551.6980271.75689311.74932151.7460281.75548321.74661251.7540291.75376331.74357261.75793301.75170341.74022【教學討論】1使用一定頻率的交流電源的有關問題在電導測量中，電源不能直接使用直流電源，因為直流電會引

11、起溶質在電極上電解而產生一系列的極化作用，使溶液的實際電阻發生變化，從而影響測量的精度。在電解質溶液的電導測定中必須使用交流電源，電源的電壓一般不超過10V，甚至可低到0.5V。這是為了防止電導池中產生熱效應而使溫度發生改變以及減少電極的極化。同時交流電的頻率一般為10004000Hz，其原因如下：由于電導池中的兩個電極可構成一平板電容器，故在測量中整個電極系統實際上是一個比較復雜的電阻與電容串、并聯的系統。C1、C1 靜電容    C2 電解質電容    R1、R1 電極電阻    R2、R2 極化電阻

12、      R3 電解質電阻電導池的實際阻抗是 ZRj                           （）   式中： R 各個電阻之和    C 回路中的總電容值

13、;    電源的頻率因此由于電容的實際存在，不僅改變了兩個極片間的電阻值，而且會造成相移，嚴重地影響測量結果。由公式（）可見，交流電頻率愈高，則電容項的影響愈小，電路的特性才基本取決于電極間溶液的電阻。為了實現這一目的可從兩個方面采取措施。其一是加大溶液的電阻。其方法是改變極板間的距離及電極面積，但此法有一定的范圍限制。其二是加大電源的頻率，越高，電容項的影響越小。但交流電的頻率不能過高，這是因為交流電通過一段導體時，通常會產生漏電，其原因可以是由電路各部分之間及電路與大地之間會產生電容耦合，也可以是電路間的互感及外界磁場的耦合，這種漏電將隨交流電的頻率增高而加劇

14、。交流電橋的平衡條件是：電橋的電路對地?zé)o漏電；電橋各部分之間無漏電；電橋各支線間無互感。因此交流電的頻率過高時會對儀器的制造、安裝、調整及溶液電阻的測量帶來困難。實驗所使用的交流電頻率高低可根據以下方法來確定，即：在達到某一頻率后，儀表的讀數不再因頻率的增加而有顯著變化時，就可選定這一頻率作為電導池的工作頻率。一般溶液濃度較低或溶液電阻較小時，頻率可選擇低一些，溶液濃度較大或電阻較大時，則頻率就要高一些。為防止交流電橋漏電，除了控制交流電的頻率外，還需要合理安排電橋元件的位置，使它們相互之間以及與外界磁場源之間保持一定距離，以減少相互間的耦合。同時應對元件采取完善的電磁屏蔽（當交流電頻率不過高

15、時可省去）和接地措施，使各種電磁耦合對測量的影響減至最小程度。2關于電導電極的選擇問題待測溶液的電阻值對測量精度影響較大，電阻值不能太低但也不能過高，電阻值過高，交流電橋的不平衡信號難以檢出。一般當交流電的頻率為10004000Hz時，溶液電阻的范圍應在1005×105之間。為此應正確選用不同數量級的電導池以滿足測量要求。G5×106 S： 因極化小，可采用光亮的260型電導電極R5×1061.5×101 S：可采用鉑黑260型電導電極R1.5×101 S5×101 S：可采用U型電導電極，此類電極電極面積很小，而電極間距離很大。3交流電的波形為了避免電極極化，應采用較高頻率的交流電源。交流電的波形應對
