1、一. 光盤的誕生 早在70年代初期,荷蘭飛利浦公司的研討人員，根據激光經過聚焦后，可以得到直徑僅為微米的光束，開場運用激光束來記錄和重放信息的研討年月日飛利浦公司向國際新聞界展現了長時間播放電視節目的激光視盤系統并于投放市場激光視盤的直徑為英寸約厘米，當時記錄在盤上的電視節目還是模擬信號，不是數字信號 隨著激光視盤的開發勝利，飛利浦公司和索尼公司結合開發了用來記錄和重放音樂節目的數字激光唱盤技術，于年推向市場數字激光唱盤的直徑為厘米與激光視盤不同，數字激光唱盤采用了數字信號，可以糾正由于盤片外表的劃傷，沾污等缺陷引起的錯誤在勝利引入數字激光唱盤后，飛利浦公司和索尼公司自然想到用光盤來存放數據，

2、作為計算機的存儲器，從而產生了光盤 為了添加光盤的容量，研討人員選用了更短波長的激光，來減少激光光束的直徑，以添加光盤中的數據密度，開發出了光盤以及更高容量的藍光光盤 圖1 只讀光盤，和的信息層密度，波長和光盤容量比較二. 光盤的分類光盤按其功能可分為兩大類: 只讀光盤和刻錄光盤, 其中刻錄光盤有一次刻錄光盤和多次擦寫光盤. 只讀光盤一次刻錄光盤多次擦寫光盤CD唱盤 CD-R CD-RWVCD影碟 DVD-R DVD-RAMDVD影碟 DVD+R DVD-RWBD影碟 BD-R DVD+RWCD-ROM BD-RE DVD-ROM BD-ROM CD-ROM, DVD-ROM和BD-ROM主要

3、用來儲存電腦數據, 如操作軟件等. 在一切的光儲存媒體中，只需一次刻錄光盤具有獨特的不可重寫性。所以，在同步錄音錄像和檔案光盤等要求保管原始記錄資料的場所, 和被廣泛運用三. 從只讀光盤說起 只讀光盤的構造如圖2所示, 信息是用一個個長短不同的凹坑按螺旋型軌道模壓在盤片上的. 圖像和聲音信號先經過模數轉換器和編碼器轉換成數字信號. 然后, 把數字信號轉換成由高低電平組成的調制信號, 再按調制信號的變化在盤片上模壓出一個個相應長度的凹坑, 構成與調制信號一樣變化的凹坑Pit和平地(Land)，如圖3所示. 一切凹坑和平地的長度都是位時鐘的整數倍, 在專業書籍中位時鐘用T表示, CD, DVD和B

4、D的位時鐘T的長度是不同的. 按光儲存規格書規范，在CD盤片上總共有9種從3T 到11T不同長度的凹坑和平地。在DVD盤片上總共有10種從3T 到14T不同長度的凹坑和平地, 沒有12T和13T。 在BD盤片上總共有7種從2T 到8T不同長度的凹坑和平地,. 只讀盤片上凹坑的深度是1/4波長, 利用激光的相關性, 從凹坑中反射的光與入射光的光程差為1/2波長被相互抵消, 光強減弱, 從而產生強弱隨凹坑和平地變化的光信號. 該光信號經過光電器件轉換成高低電平的調制信號, 再由解碼器和數模轉換器等復原成原始的圖像和聲音.圖像和聲音信號模數轉換和編碼器圖3 只讀光盤的信號轉換四. 刻錄光盤的構造 與

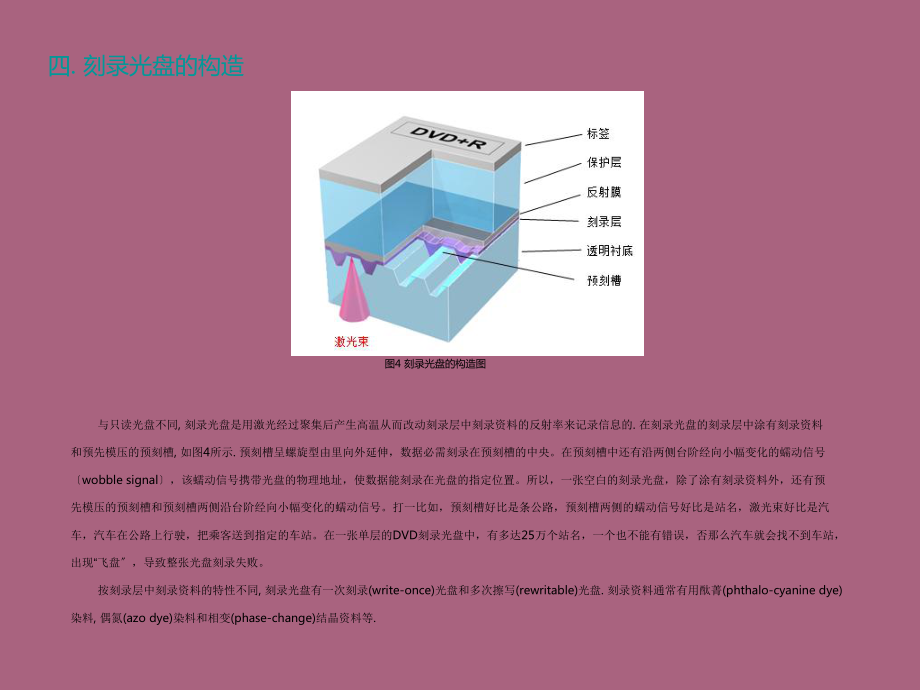

5、只讀光盤不同, 刻錄光盤是用激光經過聚集后產生高溫從而改動刻錄層中刻錄資料的反射率來記錄信息的. 在刻錄光盤的刻錄層中涂有刻錄資料和預先模壓的預刻槽, 如圖4所示. 預刻槽呈螺旋型由里向外延伸，數據必需刻錄在預刻槽的中央。在預刻槽中還有沿兩側臺階經向小幅變化的蠕動信號wobble signal，該蠕動信號攜帶光盤的物理地址，使數據能刻錄在光盤的指定位置。所以，一張空白的刻錄光盤，除了涂有刻錄資料外，還有預先模壓的預刻槽和預刻槽兩側沿臺階經向小幅變化的蠕動信號。打一比如，預刻槽好比是條公路，預刻槽兩側的蠕動信號好比是站名，激光束好比是汽車，汽車在公路上行駛，把乘客送到指定的車站。在一張單層的DV

6、D刻錄光盤中，有多達25萬個站名，一個也不能有錯誤，否那么汽車就會找不到車站，出現“飛盤，導致整張光盤刻錄失敗。 按刻錄層中刻錄資料的特性不同, 刻錄光盤有一次刻錄(write-once)光盤和多次擦寫(rewritable)光盤. 刻錄資料通常有用酞菁(phthalo-cyanine dye) 染料, 偶氮(azo dye)染料和相變(phase-change)結晶資料等. 圖4 刻錄光盤的構造圖五. 光盤的刻錄 光盤的刻錄是利用大功率激光經過聚焦后在刻錄層產生高溫來改動刻錄資料的光反射率, 把信息記錄在盤片上的. 通?？啼浀臏囟榷家跀?shù)百度以上. 圖5是相變結晶資料的刻錄原理, 當溫度60

7、0度時, 相變結晶資料會從結晶態變成非結晶態. 圖6是刻錄層的部分放大照片. 從照片上可以看到刻在預刻槽里的非結晶態斑條. 非結晶態斑條的反射率很低，在電性能上與只讀光盤的凹坑類似 (以下統稱凹坑)。圖5 相變結晶資料的刻錄原理圖6 記錄層刻錄的非結晶態斑條凹坑六刻錄光盤的寫戰略 與只讀光盤一樣，刻錄光盤的數據也都包含在長短不同的非結晶態斑條凹坑和斑條間的結晶態平地中。任何非結晶態斑條凹坑和斑條間的結晶態平地長度偏向，都會呵斥刻錄的數據出錯。所以, 在刻錄過程中，必需嚴厲控制非結晶態斑條凹坑的長度。非結晶態斑條凹坑的長度與刻錄盤片的轉速，刻錄層資料，激光脈沖的外形，寬度和強度等參數親密相關。通

8、?？啼洷P片都采用恒線速度CLV旋轉，即刻錄軌跡的線速度一直不變。對于不同的盤片轉速和不同的刻錄層資料，必需用不同外形，寬度和強度的激光脈沖來刻錄, 如圖6所示。在專業書籍中稱運用不同外形，寬度和強度的激光脈沖為光盤刻錄的寫戰略。圖6 刻錄光盤的寫戰略 寫戰略將直接影響數據的刻錄質量。寫戰略普通都在光刻機消費前確定，被固定在光刻機的軟件中。在實際中，我們發現對同一品牌，同一批次的刻錄光盤, 在同一臺光刻機上刻錄，刻錄的數據質量也會有不同。飛利浦研討人員在飛利浦光刻機的方案中添加了一個寫戰略自動學習功能write strategy self-learning. 當一張空白刻錄盤片放進光刻機時，光刻

9、時機首先自動調整寫戰略，找出該刻錄光盤的最正確寫戰略，以保證每張盤片的刻錄質量。目前市售的電腦用DVD刻錄光驅由于本錢的要素已不具備飛利浦光刻機的寫戰略自動學習功能，而且對每種不同型號的碟片由開發工程師調好后存放在軟件的寫戰略表格中?？啼洉r(shí)，按碟片型號調用固定的寫戰略。市售的電腦用DVD刻錄光驅偏向高速度刻錄，通常激光功率在高速度刻錄時比正常速度刻錄時要高出30% 以上，對碟片的損傷會比較大。另外，在高速度刻錄中，激光脈沖和激光功率的拖尾問題會表現得特別嚴重，直接影響刻錄的數據質量。 七. DVD+R/DVD-R刻錄光盤的不同 在刻錄光盤中, 為了使激光束能把信息刻錄到光盤中指定的位置, 在螺

10、旋型預刻槽中還要有光盤的物理地址. 刻錄光盤的物理地址是由螺旋型預刻槽作小幅度徑向擺動攜帶。DVD+R和DVD-R的不同點主要在于攜帶物理地址的方式上. DVD+R用相位調制正弦信號. 如圖7所示, 預刻槽按相位調制的正弦信號作小幅度徑向擺動. DVD-R用脈沖加正弦信號, 如圖8所示, 預刻槽除了按正弦信號作小幅度徑向擺動外, 還要在預刻槽中切出斷口來產生脈沖, 如圖9所示普通說來，在讀取物理地址方面，DVD+R 比DVD-R 要可靠得多。圖8. DVD+R的小幅度徑向擺動相位調制正弦信號圖9. DVD-R的小幅度徑向擺動脈沖加正弦信號 圖10. DVD-R的預刻槽八. 刻錄光盤的常見問題

11、除了PC料, 染料等原資料質量外, 在光盤消費過程中, 有3個重要環節會影響 光盤的質量: 透明基盤, 染料基盤和光盤合成.透明基盤在消費過程中有以下常見問題.1. 隨機分布的小黑點2.小汽泡3. 鼓包4.徑向放射狀白色細線5.彩色條紋6.染料基盤在消費過程中有以下常見問題. 7.預刻槽, DVD-R斷口邊緣不明晰8.染料旋涂不勻9.徑向慧星尾狀斑圖10.切向淚滴狀斑點 11.徑向深色流線12.光盤合成包含濺鍍金屬反射層,旋涂維護膠層和紫外固化, 常見問題有,13.反射層透光或有針孔14.膠層不勻15.兩面內孔經偏移(DVD)圖11 光盤消費車間一角九. DVD刻錄光盤的資料保管期 DVD刻錄

12、光盤的資料保管期已引起人們高度注重，我國檔案部門已發生多起檔案光盤中的資料被喪失的嚴重事件。我們對20多種品牌的DVD+R和DVD-R刻錄光盤進展了兩年的保管期跟蹤測試，發現不少光盤的刻錄數據遷移的劣化程度相當嚴重，有的數據曾經喪失. 圖12例舉其中15張光盤的塊誤碼率測試數據. 塊誤碼率越小, 盤片上的數據質量越好. 對DVD盤片, 最大允許的塊誤碼率是280, 超越280就有數據喪失的危險.圖12 盤片的塊誤碼率劣化程度十DVD刻錄光盤的常規檢測刻錄光盤的檢測主要分兩類,物理參數和電信號參數.物理參數1.偏心 ECC (Eccentricity): 偏心是光盤中心孔的幾何中心相對預刻槽的幾

13、何中 心的偏向.單位普通用m表示.2.垂直偏離 VDD (Vertical Deviation Distance)或翹曲度 TILT : 垂直偏離或翹曲 度是光盤反射面距中心孔的幾何中心平面的最大垂直間隔. 單位普通用mm表示.3.反射率 RFL (Reflectivity): 反射率是從刻錄層反射回的主光束光強與入射光光 強之比. 單位普通用 % 表示. 通常盤片的反射率用飛利浦的規范校正盤定標, 該 規范校正盤由飛利浦實驗室根據知反射率的金盤確定.4.預刻槽徑向擺動幅度 WA (Wobble Amplitude): 預刻槽徑向擺幅是螺旋型預刻 槽在盤片徑向擺動的幅度。單位普通用nm表示。預

14、刻槽徑向擺幅的大小將直 接影響能否正確讀取盤片的物理地址。 電信號參數 1.ADIP誤碼率 ADER (ADIP Error Rate): ADIP(Address in Pre-groove)物理地 址由預刻槽徑向擺幅信號(DVD+R是相位調制正弦信號, DVD-R是脈沖加正弦 信號)經過解調器解出. ADIP誤碼率是含有一個或一個以上錯誤的ADIP幀占測 量ADIP總幀數的百分?jǐn)?shù). 雖然ADIP有校驗位進展檢錯和糾錯, 但它的錯誤數必 須有限制. 出現不可糾錯誤解呵斥找不到物理地址導致刻錄失敗.2.對稱性 SYM (Symmetry): 對稱性是描畫盤片上凹坑和平地的長度能否相等的參 數,

15、 通常用BETA表示, = (A1-A2)/(A1+A2)x 100%. BETA越小表示凹坑和 平地的長度越接近, 數據的刻錄質量越高.3.抖晃率 JITTER: 抖晃率是對盤片上大量的3T-14T凹坑和3T-14T平地長度采樣, 獲 得與長度相關的時間間隔數據進展統計, 計算出與規范值的偏向占位時鐘(T)的相 對比例. 圖13是抖晃率的圖形顯示，圖形越窄，抖晃率越小，表示盤片上絕大部 分的信號長度越接近規范值, 數據刻錄的質量也越高.4.高頻幅值 HFAMP: 一切數據在DVD光盤上對應的都是3T14T凹坑和平地的長度. 當用激光束掃描時, 會得到由這些信號構成的網眼圖，如圖14所示。高頻

16、幅值反 映了盤片上凹坑和平地之間的反射率差別程度，高頻幅值太低會引起讀盤困難.5.塊誤碼率 BLER (Block Error Rate): 塊誤碼率是指一個糾錯數據塊(Error Correc tion Code)中的錯誤字節數. 在實踐丈量時, 通常用8個延續糾錯數據塊中的平均 錯誤字節數表示. 每個糾錯數據塊都有奇偶校驗碼PI和PO進展檢錯和糾錯. 最大塊 誤碼率不能超越280, 過大的塊誤碼率會呵斥光盤數據喪失。 圖13. DVD Jitter圖14 網眼圖和對稱性 DVD刻錄光盤具有存儲量價比高,存放空間小,檢索管理方便等優點,特別是DVDR獨有的不可重寫性,已被銀行、教育、醫療、艱

17、苦工程、公安、檢察、法院等單位廣泛用于原始檔案同步錄音錄像、范例、視聽證據等資料的存檔。 但是,由于我國眾多的DVD刻錄光盤消費廠家，在光盤制造過程中，廣泛采用降低本錢的方法來追求利潤，呵斥光盤質量的參差不齊,特別是個別不法廠商，更制造出了冒充偽劣產品，致使DVD刻錄光盤刻錄的數據質量明顯下降,數據保質期限嚴重缺乏。近年來有關檔案部門已延續發生多起重要檔案資料喪失的嚴重事件。 Seeker-DX2019A DVD光盤數據測試儀,引進國外先進技術和專業機芯,是國內首款針對實踐運用測試DVD刻錄光盤數據的公用儀器。該儀器采用專業技術對DVD刻錄光盤在刻前或刻后進展全面的掃描檢測,根據檢測結果得出綜

18、合評分百分制和保管年限,使每張優選出的刻錄光盤都具有較高的刻錄質量和較長的保存期限。對已刻錄的光盤假設發現數據遷移嚴重的會警示備份,以防光盤數據喪失。 該儀器操作簡便,除LCD顯示綜合測試結果和分項測試報告外,還配有LED合格指示燈,適宜專業技術人員和檔案管理員運用。 十二 . DVD光盤數據平安檢與備份系統引見主要功能光盤數據質量和完好性檢測 刻前光盤質量檢測 刻前光盤數據保管期限檢測 刻前光盤外表物理缺陷(汽泡,劃痕,指紋等)檢測 刻后數據質量檢測 刻后光盤數據保管期限檢測 刻后光盤數據遷移檢測,發現嚴重的建議備份 光盤數據錯碼率全程快速檢測(馬賽克檢測) 讀取光盤信息(含SEEKER同步

19、錄音錄像機原始刻錄光碟的識別信息) 支持多種DVD格式 光盤數據質量參數檢測光盤刻錄性能測試得分,百分制SCOREb 光盤數據質量測試得分,百分制SCOREa 光盤數據的估計保管期限LIFE 網眼圖信號幅值HFAMP誤碼率BLER 平均抖晃率JITTER 平均PI錯誤數PIEave 最大PI錯誤數PIEmax 平均PI失敗數PIFave 最大PI失敗數PIFmax 失敗總計數POFPO 誤碼率測試失敗數SER 光盤刻錄性能參數檢測光盤面的指紋數目FPT 光盤外表的劃痕或缺陷數目SCR 預刻槽的信號幅值WOB 預刻槽地址信號同步幀喪失數WMS 預刻槽地址信號不可糾錯誤數WUNC 預刻槽地址信號可糾錯誤數WER 最正確光功率測試OPC 最正確刻錄光功率POWER 抖晃10%的光功率可變范圍PWEXT 最正確光功率下的抖晃率JITTER 隨光功率抖晃變化率SLOPE 刻錄時預刻槽地址信號同步幀喪失數MISYNC 隨光功率信號對稱度BETA 光盤性能檢測光盤反射率RFL 光碟偏心度ECC 光碟翹曲度TILT 相對于拾光器的最大翹曲TILTs 徑向追蹤信號的相對偏向REn 聚焦追蹤信號
