動態電路計算題教學提綱

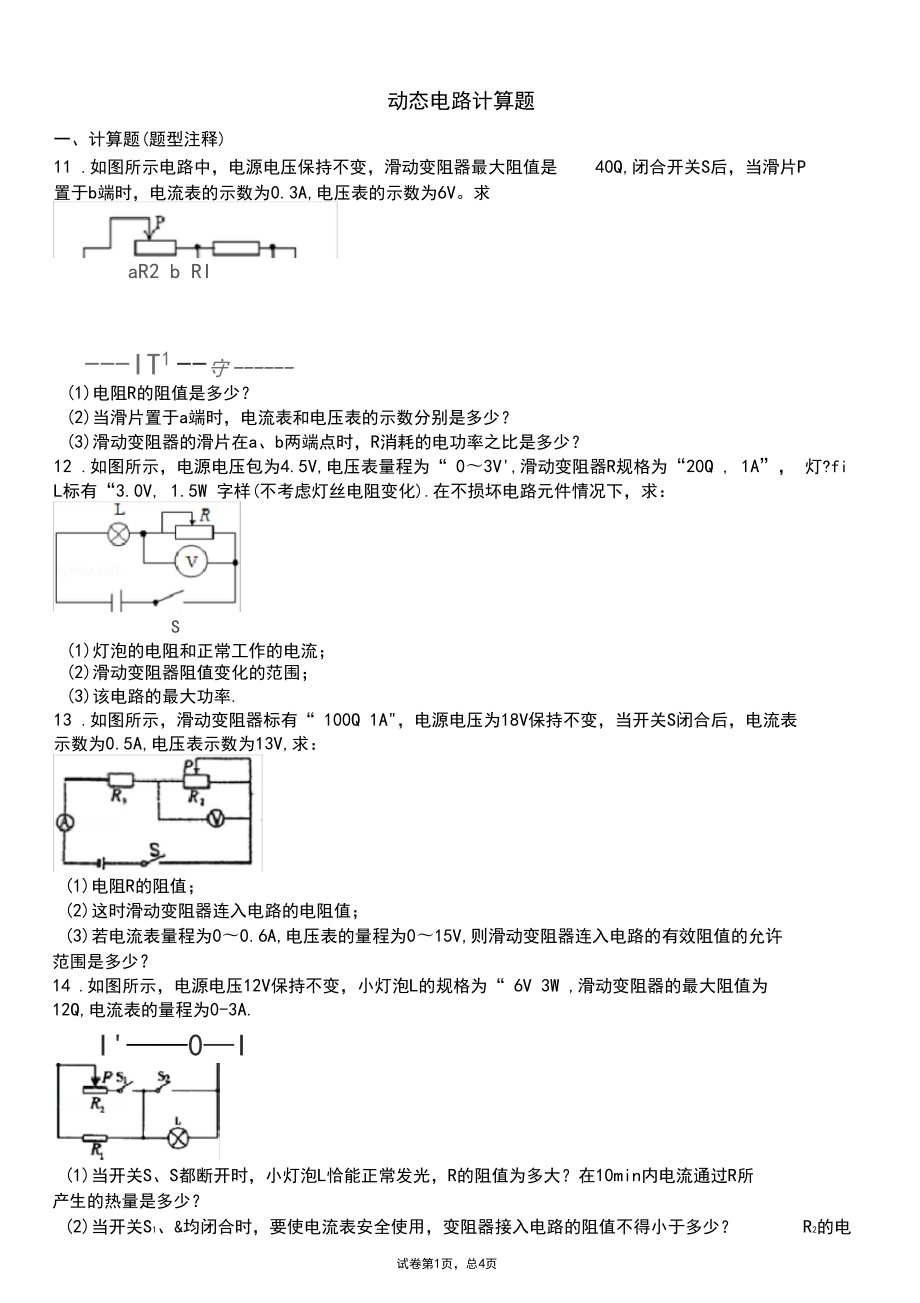

1、試卷第5頁，總4頁動態電路計算題一、計算題(題型注釋)11 .如圖所示電路中，電源電壓保持不變，滑動變阻器最大阻值是40Q,閉合開關S后，當滑片P置于b端時，電流表的示數為0.3A,電壓表的示數為6V。求aR2 b RIIT1守(1)電阻R的阻值是多少？(2)當滑片置于a端時，電流表和電壓表的示數分別是多少？(3)滑動變阻器的滑片在a、b兩端點時，R消耗的電功率之比是多少？12 .如圖所示，電源電壓包為4.5V,電壓表量程為“ 03V',滑動變阻器R規格為“20Q , 1A”， 燈?fi L標有“3.0V, 1.5W 字樣(不考慮燈絲電阻變化).在不損壞電路元件情況下，求：S(1)燈泡

2、的電阻和正常工作的電流；(2)滑動變阻器阻值變化的范圍；(3)該電路的最大功率.13 .如圖所示，滑動變阻器標有“ 100Q 1A"，電源電壓為18V保持不變，當開關S閉合后，電流表 示數為0.5A,電壓表示數為13V,求：(1)電阻R的阻值；(2)這時滑動變阻器連入電路的電阻值；(3)若電流表量程為00.6A,電壓表的量程為015V,則滑動變阻器連入電路的有效阻值的允許 范圍是多少？14 .如圖所示，電源電壓12V保持不變，小燈泡L的規格為“ 6V 3W ,滑動變阻器的最大阻值為 12Q,電流表的量程為0-3A.I'0I(1)當開關S、S都斷開時，小燈泡L恰能正常發光，R的

3、阻值為多大？在10min內電流通過R所 產生的熱量是多少？(2)當開關S1、&均閉合時，要使電流表安全使用，變阻器接入電路的阻值不得小于多少？R2的電功率的變化范圍是多少？15 .如圖所示，電源電壓包為 24V,小燈泡標有“ 6V、3WW字樣，定值電阻 R的阻值為24Q ,當S 閉合，S、&都斷開且滑片P移到滑動變阻器的中點時，燈 L正常發光.(1)燈泡L的電阻是多少？(2)滑動變阻器的最大阻值是多少？(3)當Si、&都閉合時，調節滑動變阻器，使整個電路消耗的總功率最小，這個最小值是多少?16 .如圖所示電路，電源電壓為 9V, R、R的阻值均為6Q, R的阻值為3Q

4、,求：0 % (1)當Si、s都斷開時，電流表和電壓表的示數各是多少？(2)當S、&都閉合時，電流表和電壓表的示數各是多少？17 .如圖所示電路，電源電壓保持不變，定值電阻 R=15Q,燈泡的額定功率為1.5W.(不考慮燈絲 電阻隨溫度改變)(1)只閉合開關S,將滑動變阻器的滑片移至最左端時，電流表的示數為0.6A,求電源電壓；(2)只閉合開關S2,當移動滑動變阻器的滑片使燈泡正常發光時，電流表的示數為0.5A,求滑動變阻器此時接入電路的阻值；(3)只閉合開關S2,當移動滑片使滑動變阻器接入電路的阻值為20Q時，變阻器消耗實際功率為0.8W,求此時電路消耗的總功率.18 .如圖所示，L

5、是標有“2V 1W字樣的燈泡，電流表 A、電流表A的量程均為00.6A,電源電壓 保持不變.將滑動變阻器的滑片 P滑至b端.(1)斷開S、閉合S2,電壓表白勺示數為6.0V,電流表A的示數為0.30A.求滑動變阻器的最大阻值 以及它在1min內產生的熱量；(2)閉合S、S2,電流表A的示數為0.10A,求R的阻值；(3)斷開S、S2,為了保證電路的安全，求滑動變阻器的阻值調節范圍.19 .如圖所示，燈泡L標有“6V 6W字樣(燈泡電阻不受溫度影響),滑動變阻器的最大阻值為12Q,電源電壓為6V保持不變(1)求小燈泡的電阻；(2)當Si、&閉合，滑片P位于a處時，燈泡L正常發光，這時電流

6、表的示數為多少？(3)當Si、S閉合，滑片P位于中點c處時，電路消耗的總功率。20 .如圖所示，電源電壓包為18V,小燈泡L標有“6V 3W 字樣，滑動變阻器 R標有“ 100Q 1A ' 字樣，電壓表使用的量程為015V,電流表使用的量程為00.6A, R為一定電阻；當閉合開關 S、 Si,斷開&時，燈泡L恰好正常發光；不計溫度對燈絲電阻的影響。求：0|i J(1)小燈泡L的電阻；(2)閉合開關S、Si,斷開G時，通電imin,電流通過定值電阻 R所做的功；(3)當閉合開關S &,斷開Si時，在保證電表不超量程、燈泡 L兩端的電壓不超額定電壓的情況 下，滑動變阻器R功

7、率的變化范圍。21 . (7分)如圖所示。燈?fi R的電阻為50Q、額定功率為2.5W,滑動變阻器R的最大電阻為200Q , 電源電壓為10V保持不變，閉合開關，移動滑動變阻器的滑片。不考慮燈泡電阻隨溫度變化因素，求:(D燈泡R消耗的最大功率是多少？(2)電壓表的讀數變化范圍是多少？22 .如圖所示電路中，電源電壓保持不變，小燈泡 L標有“i2V 6W字樣，R = 6Q,求:(i)當S、S2都閉合時，電流表示數為i.5A,小燈泡L正常發光，求電源電壓U和 電阻Ri的阻值。(2)當Si、&都斷開時，小燈泡L的實際功率。(不計溫度對燈絲電阻的影響)23 .如圖所示，電源電壓保持12V不變

8、，L是標有“i2V6W的小燈泡，其電阻不隨溫度變化，R=48Q(1)當S、Si閉合、S2斷開，且P位于滑動變阻器 R的中點時，電流表示數為0.2A,求滑動變阻器 R的最大阻值；(2)當S、Si、&者B閉合，且P位于a端時，求電流表的示數；(3)要使電路中的總功率最小，請指出開關 S、S、4的開閉情況和滑片P的位置，并求出此時的最 小功率。24 .如圖所示，電源電壓為12V,并且保持不變，滑動變阻器 Ri的最大阻值為18Q, R為12Q,小 燈?L L上標有“ 6V 3W 字樣.(1)燈泡的電阻和正常工作時的電流各是多少？ (4分)(2)當S閉合，S、&都斷開時，要使燈泡正常工作

9、，滑動變阻器接入電路中的阻值為多大？ (4分)(3)閉合S、S、調節滑動變阻器，此時電流表示數為2.5A,求滑動變阻器消耗的電功率是多少？(425 .在下圖所示的電路中，電源電壓為 18伏且不變，電阻Ri的阻值為20歐，滑動變阻器R2上標有 “10Q 1A”字樣，電壓表“ 015V量程檔已損壞。閉合電鍵 S后，求：h(1)當電壓表示數為2伏時，電流表A的示數以及電阻R消耗的電功率。(2)現設想選擇一個電阻 R來替換電阻R,要求：在移動變阻器滑片P的過程中，電壓表能發生滿 偏且電路各元件均能正常工作。求：電阻R的取值范圍。滿足上述條件的情況下，電路中的最小電流。本卷由系統自動生成，請仔細校對后使

10、用，答案僅供參考11.(1) R U1 20(2) R R1 R2 60I U 0.1AIRUIR1 2VmU1L 2V*0A 1P2 U?l?6V*0.3A 912. (1)燈泡的電阻為12歐姆，正常工作的電流為 0.5A;(2)滑動變阻器阻值變化的范圍是：3Q12Q;(3)該電路的最大功率為2.25W13. (1)電阻R的阻值為10Q;(2)此時，滑動變阻器連入電路中的電阻為26Q;(3)滑動變阻器連入電路的有效阻值的允許范圍是20Q50Q.14. (1) R的阻值為12Q;在10min內電流通過R所產生的熱量是1.8X103J;(2)當開關S、4均閉合時，要使電流表安全使用，變阻器接入電

11、路的阻值不得小于6Q; R的電功率的變化范圍是12VW24W15. (1)燈泡的電阻為12Q; (2)滑動變阻器的最大電阻為 72Q; (3)電路中消耗的最小功率為32W16. (1)當S、&都斷開時，電流表的示數為1A;電壓表白示數為3V;(2)當S、S2都閉合時，電流表的示數為3A;電壓表白勺示數為0.17. (1) 9V; (2) 12Q; (3) 1.4W18. (1)滑動變阻器的最大阻值為 20歐、產生的熱量為108J.(2)電阻R的阻值為60Q.(3)滑動變阻器的變化范圍為8Q-20Q.19. (1) 6Q; (2) 1.5A; (3) 4W20. (1) 12 ； (2) 36
