起重吊點的選擇及物體綁扎要求

1、第四章起重吊點的選擇及物體綁扎第一節物體吊點選擇的原則一、物體的穩定起重吊運司索作業中，物體的穩定應從兩方面考慮，一是物體吊運過程中，應有可靠的穩定性；二是物體放置時應保證有可靠的穩定性。吊運物體時，為防止提升、運輸中發生翻轉、擺動、傾斜，應使吊點與被吊物體重心在同一條鉛垂線上，如圖41所示。圖41吊鉤的吊點應與被吊物重心在同條鉛垂線上放置物體時存在支承面的平衡穩定問題。我們先來看一下長方形物體豎放時，不同位置上的不同結果，如圖42所示(長方體四種位置)。圖42長方體四種位置長方形物體在位置a時，重力C作用線通過物體重心與支反力只處于平衡狀態；在位置b時，在F力的作用下，稍有傾斜，但重力G的作

2、用線未超過支承面，此時三個力形成平衡狀態，如果去掉F力，物體就會恢復到原來位置；當物體傾斜到重力G作用線超過支承邊緣支反力及時，即使不再施加F力，物體也會在重力G與R形成的力矩作用下翻倒，即失穩狀態，如c位置。由此可見，要使原來處于穩定平衡狀態的物體，在重力作用下翻倒，必須使物體的重力作用線超出支承面；如果將物體改為平放如位置d，其重心降低了很多，再使其翻倒就不容易了，這說明立放的物體重心高，支承面小，其穩定性差；而平放的物體重心低，支承面大，穩定性好。因此在司索吊運工作中，應觀察了解物體的形狀和重心位置，提高物體放置的穩定性。二、物體吊點選擇在吊運各種物體時，為避免物體的傾斜、翻倒、變形損壞

3、，應根據物體的形狀特點、重心位置，正確選擇起吊點，使物體在吊運過程中有足夠的穩定性，以免發生事故。1試吊法選擇吊點在一般吊裝工作中，多數起重作業并不需用計算法來準確計算物體的重心位置，而是估計物體重心位置，采用低位試吊的方法來逐步找到重心，確定吊點的綁扎位置。2有起吊耳環的物件對于有起吊耳環的物件，其耳環的位置及耳環強度是經過計算確定的，因此在吊裝過程中，應使用耳環作為連接物體的吊點。在吊裝前應檢查耳環是否完好，必要時可加保護性輔助吊索。3長形物體吊點的選擇對于長形物體，若采用豎吊，則吊點應在重心之上。用一個吊點時，吊點位置應在距離起吊端03l(l為物體長度)處，起吊時，吊鉤應向長形物體下支承

4、點方向移動，以保持吊點垂直，避免形成拖拽，產生碰撞，見圖43(a)所示。圖43(a)一個吊點起吊位置兩個吊點起吊位置三個吊點起吊位置如采用兩個吊點時，吊點距物體兩端的距離為02l處，見圖43(b)所示。采用三個吊點時，其中兩端的吊點距兩端的距離為013l，而中間吊點的位置應在物體中心，見圖43(c)所示。在吊運長形剛性物體時(如預制構件)應注意，由于物體變形小或允許變形小，采用多吊點時，必須使各吊索受力盡可能均勻，避免發生物體和吊索的損壞。4方形物體吊點的選擇吊裝方形物體一般采用四個吊點，四個吊點位置應選擇在四邊對稱的位置上。5機械設備安裝平衡輔助吊點在機械設備安裝精度要求較高時，

5、為了保證安全順利地裝配，可采用輔助吊點配合簡易吊具調節機件所需位置的吊裝法。通常多采用環鏈手拉葫蘆來調節機體的位置，見圖44所示。圖44調節吊裝法6物體翻轉吊運的選擇物體翻轉常見的方法有兜翻，將吊點選擇在物體重心之下，見圖45(a)所示，或?qū)⒌觞c選擇在物體重心一側，見圖45(b)。圖45物體兜翻物體兜翻時應根據需要加護繩，護繩的長度應略長于物體不穩定狀態時的長度，同時應指揮吊車，使吊鉤順翻倒方向移動，避免物體傾倒后的碰撞沖擊。對于大型物體翻轉，一般采用綁扎后利用幾組滑車或主副鉤或兩臺起重機在空中完成翻轉作業。翻轉綁扎時，應根據物體的重心位置、形狀特點選擇吊點，使物體在空中能順利安全翻轉。例如：

6、用主副鉤對大型封頭的空中翻轉，在略高于封頭重心相隔180°位置選兩個吊裝點A和B，在略低于封頭重心與A、B中線垂直位置選一吊點C。主鉤吊A、B兩點，副鉤吊C點，起升主鉤使封頭處在翻轉作業空間內。副鉤上升，用改變其重心的方法使封頭開始翻轉，直至封頭重心越過A、B點，翻轉完成135°時，副鉤再下降，使封頭水平完成180°空中翻轉作業，見圖46所示。圖46封頭翻轉180°物體翻轉或吊運時，每個吊環、節點承受的力應滿足物體的總重量。對大直徑薄壁型物體和大型桁架構件吊裝，應特別注意所選擇吊點是否滿足被吊物體整體剛度或構件結構的局部強度、剛度要求，避免起吊后發生整體

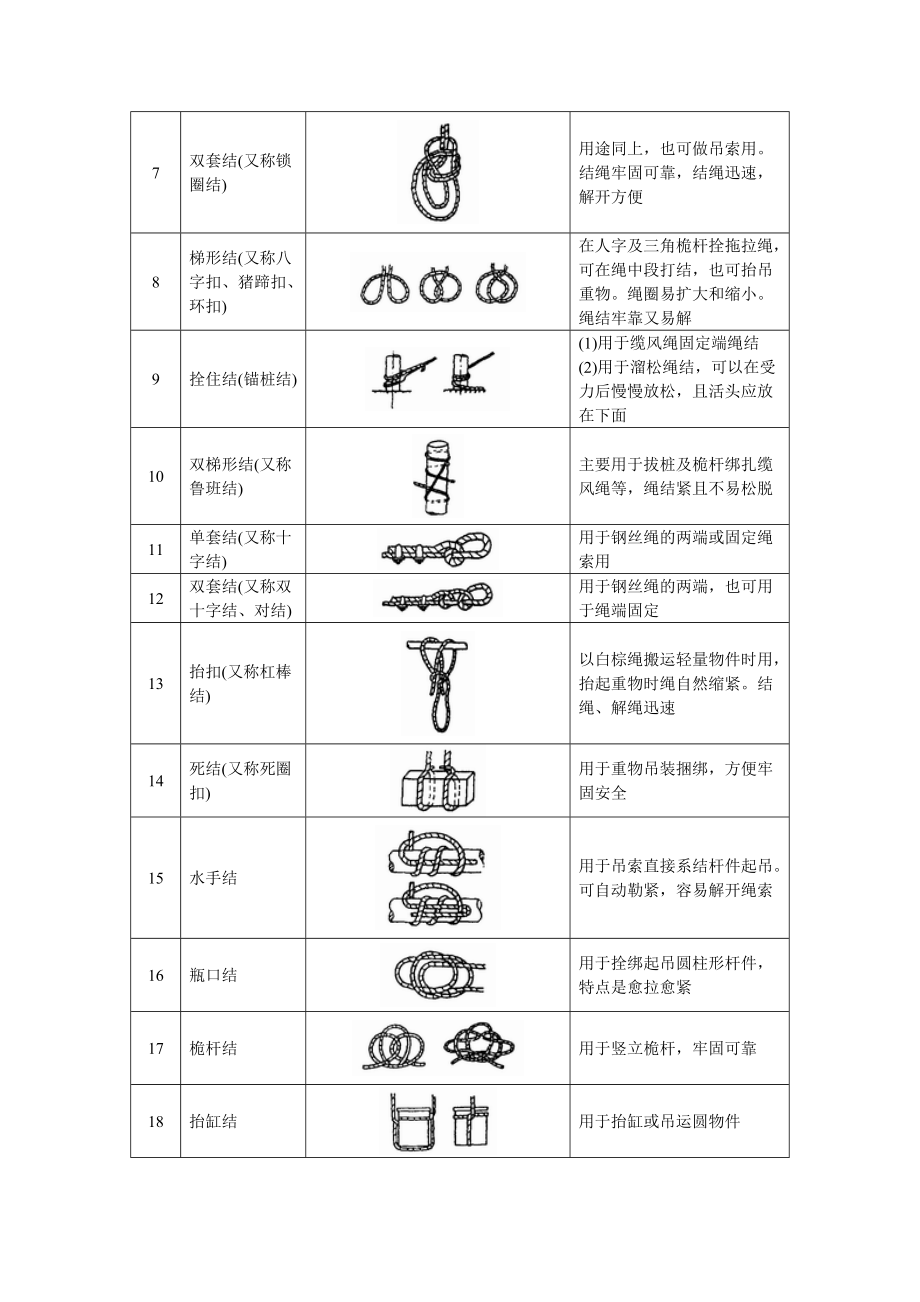

7、變形或局部變形而造成的構件損壞。必要時應采用臨時加固輔助吊具法，見47所示。圖47(a)薄壁構件臨時加固吊裝大型屋架臨時加固吊裝第二節吊裝物體的綁扎方法為了保證物體在吊裝過程中穩妥，吊裝之前應根據物體的質量、外形特點、精密程度、安裝要求、吊裝方案、合理選擇綁扎法及吊索具。綁扎的方法很多，應選擇已規范化的綁扎方法。一、常用繩索打結方法繩索在使用過程中打成各式各樣的繩結，常用的方法參見表41。表41鋼絲繩及白棕繩的結繩法序號繩結名稱簡圖用途及特點1直結(又稱平結、交叉結、果子扣)用于白棕繩兩端的連接，連接牢固，中間放一短木棒易解2活結用于白棕繩需要迅速解開時3組合法(又稱單帆索結，三角扣及單

8、繞式雙插法)用于白棕繩或鋼絲繩的連接。比直結易結、易解4雙重組合結(又稱雙帆結、多繞式雙插結)用于白棕繩或鋼絲繩兩端有拉力時的連接及鋼絲繩端與套環相連接。繩結牢靠5套連環結將鋼絲繩(或白棕繩)與吊環連接在一起時用6海員結(又稱琵琶結、航海結、滑子扣)用于白棕繩繩頭的固定，系結桿件或拖拉物件。繩結牢靠，易解，拉緊后不出死結7雙套結(又稱鎖圈結)用途同上，也可做吊索用。結繩牢固可靠，結繩迅速，解開方便8梯形結(又稱八字扣、豬蹄扣、環扣)在人字及三角桅桿拴拖拉繩，可在繩中段打結，也可抬吊重物。繩圈易擴大和縮小。繩結牢靠又易解9拴住結(錨樁結)(1)用于纜風繩固定端繩結(2)用于溜松繩結，可以在受力后

9、慢慢放松，且活頭應放在下面10雙梯形結(又稱魯班結)主要用于拔樁及桅桿綁扎纜風繩等，繩結緊且不易松脫11單套結(又稱十字結)用于鋼絲繩的兩端或固定繩索用12雙套結(又稱雙十字結、對結)用于鋼絲繩的兩端，也可用于繩端固定13抬扣(又稱杠棒結)以白棕繩搬運輕量物件時用，抬起重物時繩自然縮緊。結繩、解繩迅速14死結(又稱死圈扣)用于重物吊裝捆綁，方便牢固安全15水手結用于吊索直接系結桿件起吊?？勺詣永站o，容易解開繩索16瓶口結用于拴綁起吊圓柱形桿件，特點是愈拉愈緊17桅桿結用于豎立桅桿，牢固可靠18抬缸結用于抬缸或吊運圓物件二、柱形物體的綁扎方法1、平行吊裝綁扎法平行吊裝綁扎法一般有兩種。一種是用一

10、個吊點，僅用于短小、重量輕的物品。在綁扎前應找準物件的重心，使被吊裝的物件處于水平狀態，這種方法簡便實用，常采用單支吊索穿套結索法吊裝作業。根據所吊物件的整體和松散性，選用單圈或雙圈穿套結索法，見圖48所示。圖48單雙圈穿套結索法單圈雙圈圖49單雙圈穿套及吊籃結索法雙支單雙圈穿套結索法吊籃式結索法另一種是用兩個吊點，這種吊裝方法是綁扎在物件的兩端，常采用雙支穿套結索法和吊籃式結索法，見圖49所示。2垂直斜形吊裝綁扎法垂直斜形吊裝綁扎法多用于物件外形尺寸較長、對物件安裝有特殊要求的場合。其綁扎點多為一點綁法(也可兩點綁扎)。綁扎位置在物體端部，綁扎時應根據物件質量選擇吊索和卸扣，并采用雙圈或雙圈以上穿套結索法，防止物件吊起后發生滑脫，見圖410所示。圖410垂直吊裝綁扎三、長方形物體的綁扎方法長方形物體綁扎方法較多。應根據作業的類型、環境、設備的重心位置來確定。通常采用平行吊裝兩點綁扎法。如果物件重心居中可不用綁扎，采用兜掛法直接吊裝，見圖411所示。圖411兜掛法四、綁扎安全要求1用于綁扎的鋼絲繩吊索不
