監控系統常用電纜選擇應用

1、 監控系統線材選型 1、 視頻線攝像機到監控主機距離200米，用RG59（128編）視頻線。攝像機到監控主機距離200米，用SYV75-5視頻線。2、 云臺控制線云臺與控制器距離100米，用RVV6×0.5護套線。云臺與控制器距離100米，用RVV6×0.75護套線。3、 鏡頭控制線采用RVV4×0.5護套線。4、 解碼器通訊線應采用RVV2×1屏蔽雙絞線5、 攝像機電源線若系統有20臺普通攝像機，攝像機到監控主機的平均距離為50米，則應使用BVV6m2銅芯雙塑線作電源主線，不同距離所使用的電源線見如下表：攝像機到監控主機的平均距離劃3450m

2、2133m20m電源線規格（2線）6m24 m22.5m2監控系統線路鋪設1、 視頻線敷設注意事項1.1、若攝像機到監控主機（圖像處理器、矩陣控制主機或數碼錄像機）的距離少于200米，可用RG59視頻線，若超過200米，應該采用SWY-75-5視頻線，以保證監控圖像的質量。 1.2、對于安裝在電梯內的攝像機，在電梯井內布線應采用鍍鋅鐵槽并接地處理，以減少電梯電機啟動時對視頻信號造成的干擾。 1.3、如果攝像機安裝在室外（如大院門口或停車場等），線路需要在室外走線或通過架空鋼纜走線，條件允許的情況下要安裝視頻避雷器（因為加裝防雷設備會 造成工程總造價的增加），即分別在攝像機端和監控主機端各安裝1

3、個視頻避雷器，而且每個視頻避雷器均要接地（室外攝像機要單獨打地線，監控室的視頻避雷器 可統一接地），以防止感應雷對設備造成損壞。 2、 控制線敷設注意事項2.1、在模擬監控系統中，若安裝配云臺變焦鏡頭的攝像機，并采用云臺鏡頭控制器進行控制，控制線的選擇應根據攝像機與云鏡控制器的距離確定。當距離少于 100米時，云臺控制線可采用RVV6×0.5護套線，；當距離大于100米時，云臺控制線應采用RVV6×0.75護套線，鏡頭控制線均采用RVV4× 0.5護套線。 如果該模擬監控系統是通過矩陣控制主機對云臺和鏡頭進行控制，一般需要用到解碼器，控制線路敷設可參考所用矩陣控制

4、主機的技術要求。 2.2、在數碼監控系統中，若安裝配云臺變焦鏡頭的攝像機，則需要通過解碼器對云臺和鏡頭進行控制。解碼器一般安裝在攝像機旁，解碼器與數碼錄像機采用 RS485總線進行通信。布線應采用RVVP2×1屏蔽雙絞線從數碼錄像機先引至距離最近的解碼器1，然后由解碼器1引至解碼器2 現在的16路數碼錄像機最多可接16臺解碼器，而RS485通訊線的總長度最長可達1200米。接線示意圖如下：見基礎知識內的相關帖。 解碼器有AC 220V和AC 24V兩種供電類型，若選用AC 24V解碼器，則一般由AC 24V變壓器統一供電。特別需要注意的是，由于有些解碼器輸出的DC 12V電源有干擾，

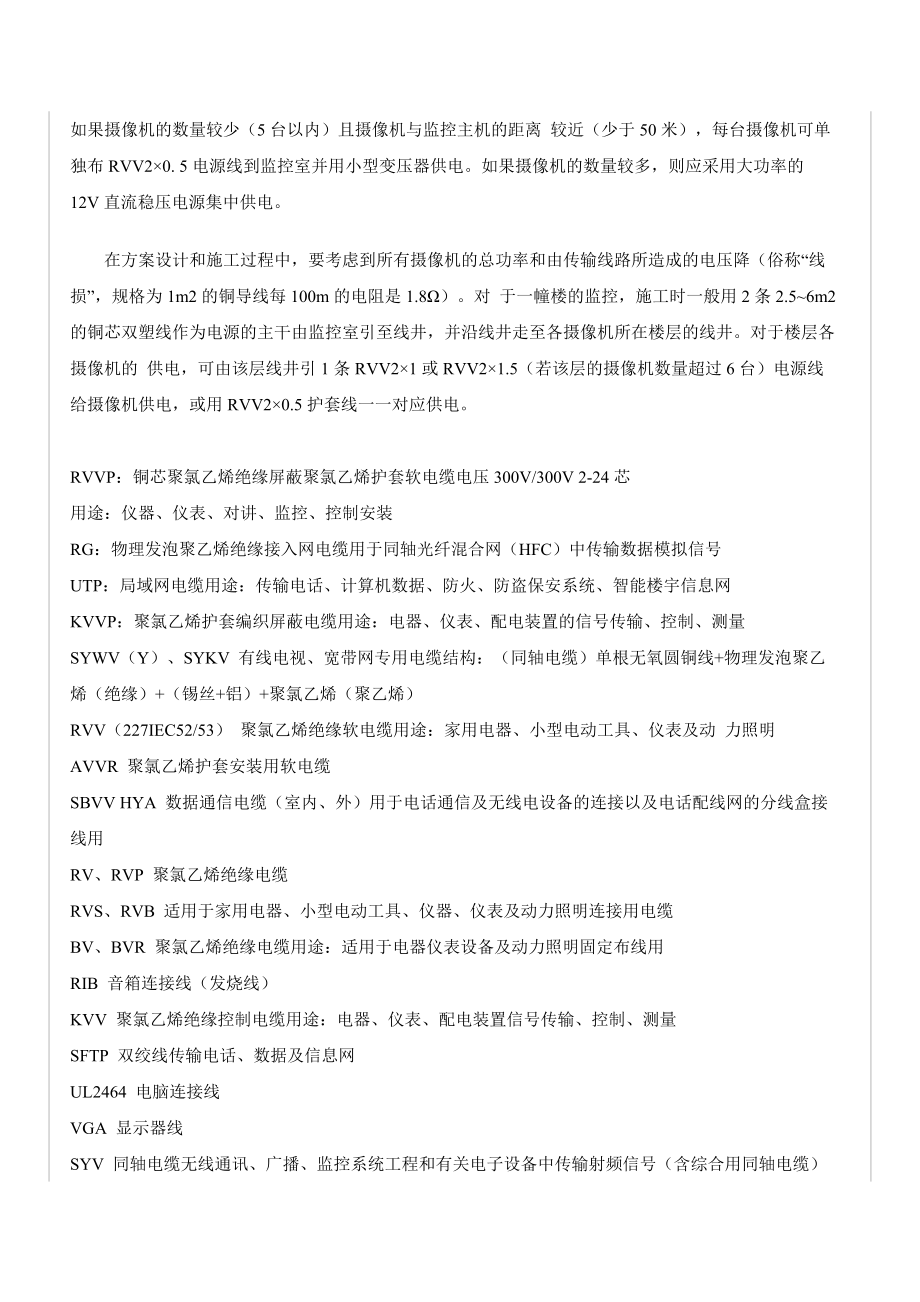

5、用于攝像機供電時會對圖像造成一定的影響，因此需要統一對攝像機（12V）供電。 3、 攝像機電源線敷設注意事項市面上采用DC 12V供電的普通攝像機工作電流約為200300mA，一體化攝像機為350400mA。如果攝像機的數量較少（5臺以內）且攝像機與監控主機的距離 較近（少于50米），每臺攝像機可單獨布RVV2×0. 5電源線到監控室并用小型變壓器供電。如果攝像機的數量較多，則應采用大功率的12V直流穩壓電源集中供電。 在方案設計和施工過程中，要考慮到所有攝像機的總功率和由傳輸線路所造成的電壓降（俗稱“線損”，規格為1m2的銅導線每100m的電阻是1.8）。對 于一幢樓的監控，施工時

6、一般用2條2.56m2的銅芯雙塑線作為電源的主干由監控室引至線井，并沿線井走至各攝像機所在樓層的線井。對于樓層各攝像機的 供電，可由該層線井引1條RVV2×1或RVV2×1.5（若該層的攝像機數量超過6臺）電源線給攝像機供電，或用RVV2×0.5護套線一一對應供電。 RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V 2-24芯 用途：儀器、儀表、對講、監控、控制安裝RG：物理發泡聚乙烯絕緣接入網電纜用于同軸光纖混合網（HFC）中傳輸數據模擬信號UTP：局域網電纜用途：傳輸電話、計算機數據、防火、防盜保安系統、智能樓宇信息網KVVP：聚氯乙烯護

7、套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、控制、測量SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）RVV（227IEC52/53） 聚氯乙烯絕緣軟電纜用途：家用電器、小型電動工具、儀表及動 力照明AVVR 聚氯乙烯護套安裝用軟電纜SBVV HYA 數據通信電纜（室內、外）用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用RV、RVP 聚氯乙烯絕緣電纜RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜BV、BVR 聚氯乙烯絕緣電纜用途：適用于電器儀表設備及動力

8、照明固定布線用RIB 音箱連接線（發燒線）KVV 聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測量SFTP 雙絞線傳輸電話、數據及信息網UL2464 電腦連接線VGA 顯示器線SYV 同軸電纜無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯專用JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜BNC接頭，是一種用于同軸電纜的連接器，全稱是Bayonet Nut Connector（刺刀螺母連接器，這個名稱形象地描述了這種接頭外形），又稱為British Naval

9、 Connector（英國海軍連接器，可能是英國海軍最早使用這種接頭）或Bayonet Neill Conselman（Neill Conselman刺刀，這種接頭是一個名叫Neill Conselman的人發明的）。  首先，我們要知道，BNC通常分為兩種：一種是50歐姆的，還有一種是75歐姆的。 一般情況下：通信接收（小信號）往往用75歐姆的；通信發射（大功率）則用50歐姆的。 監控系統視頻信號屬前者，所以用的是75歐姆阻抗。 同樣規格下（如都是-7或-5或-3的）芯線的絕緣層直徑一樣，但是中心的導體直徑卻不一樣：50歐姆的直徑要比75歐姆的粗！對于插座而言：50歐姆的

10、中心導體的孔徑要大于75歐姆的，也就是75歐姆的孔較小。對于插頭而言：50歐姆的中心導體的直徑要大于75歐姆的，也就是75歐姆的芯較細。所以如果插頭與插座的阻抗不配套，除了插入損耗增大以外，還會引起接觸不良（例如50歐姆的座卻配75姆的插頭），或者反之引起插入太緊（例如75歐姆的座去用50歐姆的插頭）。 正因為大多數不是專業搞監控的，所以壓根兒就不知道這個問題，甚至不少廠家和商家也不加以區分，亂用一氣，會出現接觸不良、容易損壞的情況。BNC接頭有壓接式、組裝式和焊接式，制作壓接式BNC接頭需要專用卡線鉗和電工刀。壓接式BNC接頭制作步驟如下: 1.剝線 同軸電纜由外向內分別為保護膠皮、金屬屏蔽網線（接地屏蔽線）、乳白色透明絕緣層和芯線（信號線），芯線由一根或幾根銅線構成，金屬屏蔽網線是由金屬線編織的金屬網，內外層導線之間用乳白色透明絕緣物填充，內外層導線保持同軸固稱為同軸電纜。剝線用小刀將同軸電纜外層保護膠皮剝?nèi)?.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色
