夜景照明工程施工方案

1、眾tCXX 城 XX X xcn目錄K編制說明1IA編制依據112工程概況 12、施工部署22.1目標222施工管理22.3施工人員和機具23、施工準備35.1人力資源的準備332物資及設備準備33-3現場臨時設施434技術準備工作44、施工工藝 44 J施工順序442施工流程44 3施工方法65、質量保證措施96、安全保證措施127、環境保護措施13&雨季施工措施14夜景照明工程施工方案K編制說明IA編制依據1.1.1北京新時空照明工程有限公司提供的施工圖 紙。1.1.2市政基礎設施工程質量檢驗與驗收標準 QlBJOl-90-2004LL3城鎮道路工程施工與質量驗收規范 CJJl 20082

2、丄4金屬覆蓋及其他有關覆蓋層維氏和努氏顯微 硬度試驗 GtBT971.1.5熱噴涂金屬件表面預處理通則 BTi3731.1.6鋼鐵熱浸鋁工藝及質量檢驗 ZBJ36011L1.7城市道路照明工程施工及驗收規程 CJJSg-20011.8建筑用絕緣電工套管及配件 JG/T3050-1998i.g建筑電氣通用圖集 ogDIAAO施工現場臨時用電安全技術規范 JQJ4-2005IAAl建筑機械使用安全技術規程 JQJ33-2OO11.12安全防范工程技術規范 (B50348-20041.2工程概況園博園位于豐臺區永定河以西，北至鷹山公園北門，西至鷹山公園西墻， 東臨永定河新右堤，南至規劃梅市口路，西南

3、接射擊場路，總面積2183000 平方米。施工工作內容主要包括燈具采購、安裝，管線敷設，控制箱安裝調試等。眾tCXX 城 XX X xcn2、施工部署2. Ll 標2.2工期：2012年5月28日至2022年7月31 BO2.1,2質量：確保工程施工質量符合有關驗收標準和施工規范的規定。工程 質量為合格。2.1.3安全：重大安全事故為零，一般安全事故控制在0.05%。2丄4文明施工：達到園區關于文明施工的有關要求。2.2施匸管理根據工程特點和按照施工區段的劃分原則，本工程劃分為二個獨立的施工 區，其中鷹山為笫一施工區；錦繡谷和主展區為第二施工區。具體施工時，二 個施工區組織平行施工，以確保工期

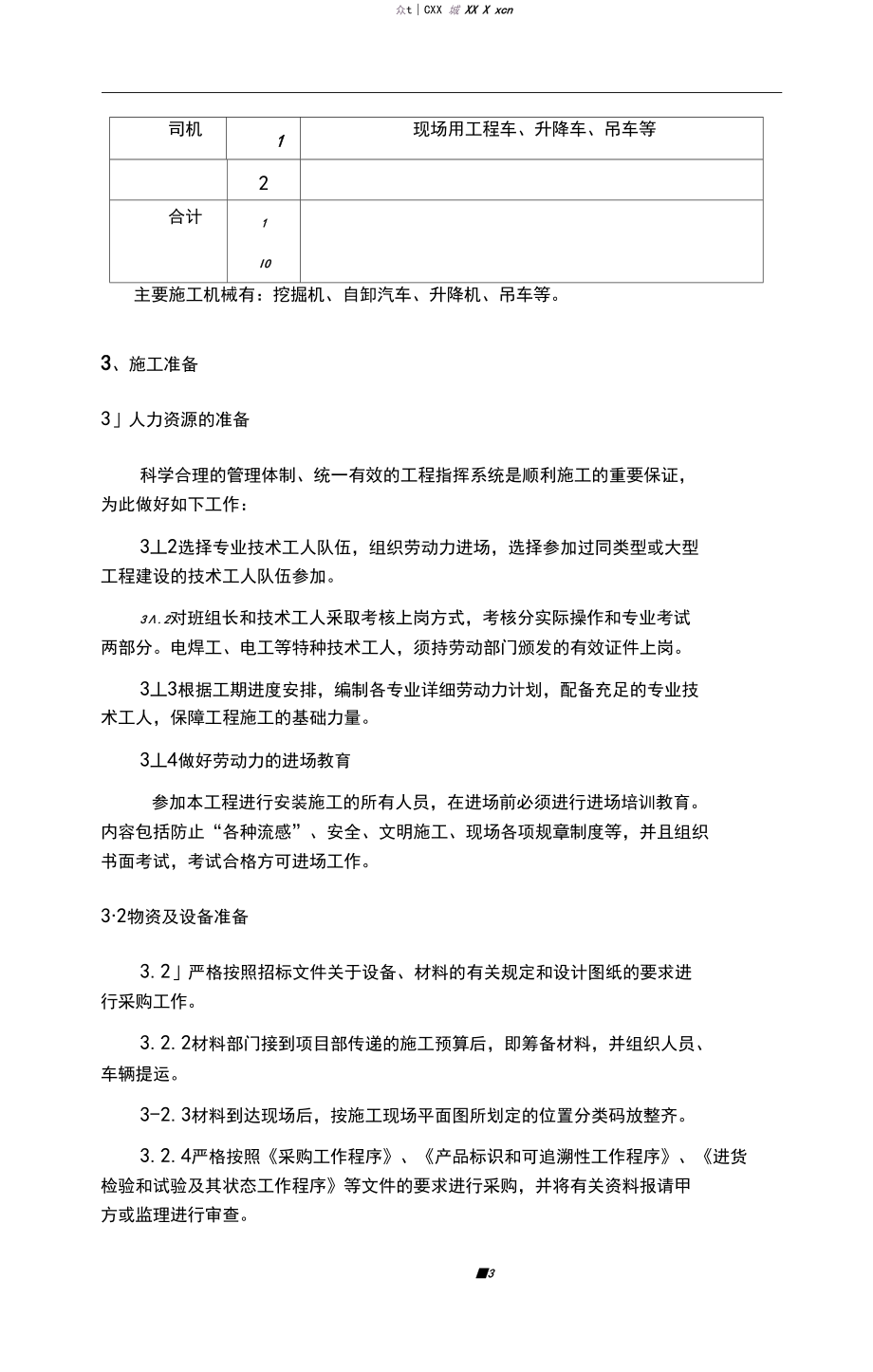

4、按期完成。項U部安排專人負責管理與協調事宜；施工面在與綠化和其它專業施工協 調好的情況下逐步擴展。23施工人員和機具施工人員120人，其中現場負責人2名，安全員2名，質量檢查員2名（技 術人員兼），測量4人。工種人數擔負的主要工作內容電氣安裝工4O管線敷設、燈具、配電箱安裝及調試輔助工3O管溝挖填、清理、成品保護電焊工1O燈具、配電箱等避雷接地的焊接瓦工1O檢查井砌磚及配電箱基座砌筑機械工8負責施工機械的使用與維修等司機1現場用工程車、升降車、吊車等2合計1IO主要施工機械有：挖掘機、自卸汽車、升降機、吊車等。3、施工準備3人力資源的準備科學合理的管理體制、統一有效的工程指揮系統是順利施工的重

5、要保證， 為此做好如下工作：3丄2選擇專業技術工人隊伍，組織勞動力進場，選擇參加過同類型或大型 工程建設的技術工人隊伍參加。3.2對班組長和技術工人釆取考核上崗方式，考核分實際操作和專業考試 兩部分。電焊工、電工等特種技術工人，須持勞動部門頒發的有效證件上崗。3丄3根據工期進度安排，編制各專業詳細勞動力計劃，配備充足的專業技 術工人，保障工程施工的基礎力量。3丄4做好勞動力的進場教育參加本工程進行安裝施工的所有人員，在進場前必須進行進場培訓教育。 內容包括防止“各種流感”、安全、文明施工、現場各項規章制度等，并且組織 書面考試，考試合格方可進場工作。32物資及設備準備3.2嚴格按照招標文件關于

6、設備、材料的有關規定和設計圖紙的要求進 行采購工作。3.2.2材料部門接到項目部傳遞的施工預算后，即籌備材料，并組織人員、 車輛提運。3-2.3材料到達現場后，按施工現場平面圖所劃定的位置分類碼放整齊。3.2.4嚴格按照采購工作程序、產品標識和可追溯性工作程序、進貨 檢驗和試驗及其狀態工作程序等文件的要求進行采購，并將有關資料報請甲 方或監理進行審查。5-2.5按規定向監理部門進行材料報驗。設備到達現場后，會同有關單位進3眾tCXX 城 XX X xcn行設備的開箱驗收。33現場臨時設施33J本施工段施工人員較多，人員交通流量較大，應在施工現場周圍設置 施工警示標志，并設置圍擋及警示燈，確定更

7、為具體的臨設方案和進場事宜， 確保按時開工；532設備進入現場后立即就位，為此將根據工程進度安排精心編制設備及 材料進場計劃，確保其到貨進場的準確時間。333施工用水、電均安裝臨時裝置，教育職工節約用水用電，制定安全用 電的具體措施。34技術準備工作34J根據本工程特點，認真組織好圖紙自審、會審，充分了解設計意圖， 并結合本工程各項U的特點和實際需要制定有針對性的分項施工方案及安全技 術措施。根據方案要求和有關技術、質量規范，做好對施工人員進行技術交底 和技術培訓的準備。542施工前對技術工人進行技術交底、工程內容交底、工藝流程交底，使 所有人員在進入施工現場前熟悉所安裝設備的性能、特點及有關

8、規定，做到心 中有數。343通過認真審查施工圖紙及有關施工資料，及時準確地做出施工預算， 經有關部門批準后由物資供應部門籌備。4、施工工藝4J施工順序場地清理及確定路由一測量放線一勾槽開挖線管敷設及檢查井 砌筑施工線管內穿鐵絲k管溝土回才_電纜穿管敷迂配 電箱安曠燈具安裝及調試4.2施工流程眾tCXX 城 XX X xcn43施工方法432溝槽開挖D在進行管溝槽開挖前，在全范圍進行地下管線探測，如有管線，應設置 標志牌標記地下管線的種類位置和埋深，并進行保護，對施工有影響的需報設 計和監理工程師進行處理。刃開挖溝槽前，應向挖掘機司機詳細交底，交底內容一般包括挖槽斷面、 堆土位置，現有地下構筑物

9、情況及施工技術、安全要求等，并指定專人與司機 配合，其配合人員應熟悉機械挖土有關安全操作規程，并及時量測槽底高程和 寬度，防止超挖。如超挖，超挖部分應按監理工程師同意的材料回填，并夯壓 密實。3丿采用挖掘機開槽，人工執平人工配合機械安管。部分管道施工區域釆用 放坡開挖，放坡系數為（視土質而定）；若遇軟弱土層可采取放坡加 壓砂包的支護方式。4）管溝開挖時，先進行詳細有測量定位并用石灰標示出開挖邊線，復測 無誤后可指揮挖掘機進行開挖，挖掘機一邊開挖一邊后退，開挖出來的土堆于 坑槽外側，同時組織散體物料運輸車外運余土，堆土坡腳距槽邊LOm以外， 堆土高度不超過2.om,堆土坡度不陡于自然坡度。432

10、檢查井施工本工程檢查井采用磚砌圓井及矩形檢查井等兒種，并在井底設流槽。井 身內外用水泥砂漿批擋。1）施工工藝施工前，進行平面及水準控制測量及復測，保證井中心位置高程及井距 符合設計要求，并定出中心點，劃上砌筑位置及標出砌筑高度，便于操作人 員掌握。砌筑檢查井應校核內徑，收口段要每皮磚檢查有無偏移，且要事先確定 收口段的高度，可按規定每皮磚縮入2C7n,砌一皮磚即縮入4cm。在井下 部干管伸入處，特別是管底兩側，要用砂漿碎磚搗插密實，其余則要每層鑒 磚砌包妥當，務使不滲漏，且要避免上下層磚對縫。流槽采用與井墻一次砌筑的磚砌流槽，如改用Ci5時，澆筑前應先將 檢查井之井基、井墻洗刷干凈，以保證共同

11、受力。長方形井井壁必須互相垂直，井形方正，并且井身的長軸線應與側平面 平行；磚墊井壁必須灰縫飽滿、平整，抹灰應平順密實，不得有空鼓、裂縫 等現象。井砌筑完畢及時裝上預制井環，井蓋按設計要求放置平衡，確保與路面 標咼保持一致。.#眾tCXX 城 XX X xcn2）質量保證項目檢查井井內流槽應平順，位置準確，不得有建筑垃圾等雜物。檢查井井環、井蓋必須完整無缺，安裝平穩，位置準確。井框、井蓋必須完整無損，安裝平穩，位置準確。井蓋座須座漿，井蓋頂面要求與路面平；回填土時，先將井蓋座座漿， 井蓋蓋好，在井身周圍同時回填，回填土密實度要求不低于95%；433回填本工程開挖管路敷設施工完成，經驗收合格后，

12、應及時進行回填。1）回填前，清干凈施工雜物。2）管溝兩側回填同時，并分層夯實。3）回填土應分層夯實，每層3ocm,密實度除非設計另有要求，否則要 達到90%95%。4）管頂上50Cm內不得回填大于IOOmm的石塊、磚塊等雜物：5）回填高度以路基標高為準。4-3-4電纜穿管敷設1）聚氯乙烯絕緣電纜穿PVC管敷設及其在全部路徑條件的上、下、左、 右改變部位，其彎曲半徑為電纜外徑的巧倍。2）電纜保護管不應有孔洞、裂縫和明顯的凹凸不平，內壁應光滑無毛刺。 硬質塑料管連接應釆用插接，其插入深度宜為管子內徑的1-1.8倍，在插接面 上應涂以膠合劑粘牢密封。電纜管連接時，管孔應對準，接縫應嚴密，不得有 地下

13、水和泥漿滲入。3）電纜敷設時，應從盤的上端引出，不應使電纜在支架上及地面摩擦拖拉。 電纜外觀應無損傷，絕緣良好，不得鎧裝壓扁、電纜絞擰、護層折裂等機械損 傷，電纜在敷設前應用500V兆歐表進行絕緣電阻測量，阻值不得小于1沁4）電纜在燈桿兩側預留量不應小于0.5J5）三相五線制應采用五芯等截面電力電纜，不應采用三芯電纜，另用電纜 全屬護套作中性線，HE線芯截面可小一等級，但不應小于26m7?F。6）電纜在直線段，每隔5-OOm轉彎等處應設置固定明顯的標志。7）機械敷設電纜時最大允許牽引強度：銅芯電纜不宜大于70久/加7龍； 鋁芯不宜大74mmh嚴禁用汽車牽引。8）電纜接頭和終端頭整個繞包過程應保

14、持清潔和干燥，繞包絕緣前，應用 汽油浸過的白布將線芯及絕緣表面擦干凈。眾tCXX 城 XX X xcn定:9）電纜芯線的連接宜采用壓接方式，壓接面應滿足電氣和機械強度要求。項Ll最小凈距（Tn丿平行交義不同使用部門的電纜間0-50.5電纜與地下管道間0.50.5電纜與石油管道、可燃 氣體管道間2.00.5電纜與熱管道及熱力設 備間2.00.51O）電纜之間、電纜與管道之間平行和交義時的最小凈距應符合下表的規4-3-5燈具安裝435J工序流程定燈位一挖溝一埋管一澆注路燈基礎一敷設電纜一絕緣測試一路燈安裝一 電氣設備安裝一試驗、調試一自檢一驗收4352施工方法（1）定燈位按照施工圖及現場情況，以燈

15、位間距為基準確定路燈安裝位置（2）挖溝及埋管以距路基石50Cm為中心，開挖寬50Cm8oCm電纜管預埋溝，按照施工 圖紙預埋相應的電纜管（3）澆注路燈基礎按燈基礎圖紙預制金屬構件開挖相應尺寸的基坑，金屬構件進行熱鍍鋅處 理，防腐質量應符合現行國家標準、行業標準的有關規定。（4）敷設電纜電纜型號應符合設計要求，排列整齊，無機械損傷，標志牌齊全、正確、清 晰； 電纜的固定、間距、彎曲半徑應符合規定； 電纜接頭良好，絕緣應符合規定； 電纜溝應符合要求，溝內無雜物； 保護管的連接、防腐應符合規定；（5）路燈安裝1）路燈安裝高度（從光源到地面）、仰角、裝燈方向宜保持一致。2）基礎坑開挖尺寸應符合設計規定

16、，基礎混凝土強度等級不應低于Co, 基礎內電纜護管從基礎中心穿礎并應超出基礎平面305ornm3）燈具安裝縱向中心線和燈臂縱向中心線應一致，燈具橫向水平線應與地 面平行，緊固后目測應無歪斜。4）燈頭固定牢鼎，可調燈頭應按設計調整至正確位置，燈頭接線應符合下 列規定： 在燈臂、燈盤、燈桿內穿線不得有接頭，穿線孔口或管口應光滑、無毛刺, 并應采用絕緣套管或包扎，包扎長度不得小于20OmmO 路燈安裝使用的燈桿、燈臂、抱箍、螺栓、壓板等金屬構件應進行熱鍍鋅 處理，防腐質量應符合現行國家標準、行業標準的有關規定。 各種螺母緊固，宜加墊片和彈簧墊。緊固后螺出螺母不得少于兩個螺距。5）電氣設備安裝（路燈控

17、制箱安裝）材料到場后經開箱檢驗，經業主及監理同意后方可進行安裝使用； 動觸頭與靜觸頭的中心線應一致，觸頭應接觸緊密； 二次回路輔助開關的切換接點應動作準確，接觸可靠； 箱內照明應齊全。配電柜（箱、盤）的漆層（鍍層）應完整無損傷。固定電器的支架應刷漆。 機械閉鎖、電氣閉鎖動作應準確、可靠。6）有隱蔽工程，應提前通知業主，經業主檢查驗收合格后方可進行下一道 工序。7）用調試設備、儀表、儀器必須經國家認可有計量資格的有關單位檢驗合 格，并由專人使用、保管。調試時應有詳細記錄。8）施工前作好技術交底，領會設計意圖，配合其它專業工作，要作好成品 保護及各專業協調。9）纜敷設前，應進行電氣性能試驗，合格后

18、方可施工。電纜敷設應根據其 走向、規格合理安排順序、一般不應有交叉。10）需開孔的配電箱（柜），必須用開孔機開孔，嚴禁氣焊等切割開孔。電 線進入配電箱、接線盒等應有護管帽。穿線前應有防止外物落入措施。11）線在管內或經槽內不允許有接頭和纏繞。導線在出口處應裝有護線套， 并用5009絕緣電阻應大于LTVfQ,同時作好記錄。12）有配電箱（柜）接地及各系統的保護接地、工作接地應接入原大樓接地 網上，完善整個接地系統。巧）安裝完成后進行檢查，確認無誤，方可進行分項調試，并作好調試記錄。14）各分項調試完成后，可進行系統調試，聯動調試，試運行并作好記錄。15）其它部分電氣設備安裝應嚴格按圖紙標高、部位

19、進行。5、質量保證措施本工程以項目法進行施工管理，明確工程質量目標，落實質量保證體系。 加強質量管理，落實工程各級人員的質量職責，嚴格工序質量控制程序和措施， 對施工實施全過程的控制，確?？傎|(zhì)量目標的實現。9眾tCXX 城 XX X xcn質量管理的組織機構眾tCXX 城 XX X xcn51材料檢驗項U部在采購每一種類的主要材料前，將擬定采購供應的材料主產或供應 產品的廠家的企業概況、產品質量合格證書以及反映廠家實力的證明材料等報 給業主，待批準后才能釆購使用。在使用前，應對材料的規格型號、質量、技術性能、數量、外觀等進行詳 細而全面的檢驗，并向監理工程師提交一份質量檢驗合格證書。 對釆購的

20、材料進行事前樣品檢驗，檢驗依據現行國家及有關部委頒布的 標準要求，合格者方可購進。 對購進的材料依據樣品進行驗收，同時驗查材料的出廠合格證和質保書, 并登記記錄。 對有合格證的材料進行復檢，復檢合格的材料經監理工程師確認后使用。5.2自檢驗收程序D質量檢驗程序保證工程質量的關鍵，在于健全各項工程質量檢查和驗收制度，并切實予 以執行。2丿檢查及驗收保證(D工序檢查采用班組檢查與專業檢查相結合的方式，即施丄班組在每道工 序完工之后，首先進行自檢，自檢不符合質量要求的予以糾正，然后再曲專業 檢查人員進行檢驗。儀丿各完成后，由主管技術人員、質量檢查工程師會同各工班長，按技術規 范進行檢驗，凡不符合質量

21、標準的，堅決予以返工處理，直至再次驗收合格。(3丿工序中間交接時，必須有明確的質量合格交接意見，每個工班在進行工 序施工時，必須嚴格執行“三工序”制度，即檢查上工序，做好本工序，服務 下工序。(4海項檢驗山現場監理工程師檢查驗收，做好驗收記錄、簽證及資料整理 工作。(5丿隱蔽工程必須有嚴格的施工記錄，將檢查項目、施工技術要求及檢查部位等項填寫清楚，記錄上必須有技術負責人、質檢工程師及監理工程師簽字。6、安全保證措施健全安全組織，強化安全機構，充實安檢人員，完善工作制度。建立以項 目經理為組長的安全生產領導小組，負責施工安全的領導工作；安全管理部門督促施工全過程安全，糾正違章，配合有關部門排除不

22、安全 因素，進行安全培訓和教育。專職安全員負責安全管理業務，各工序開工前必 須做好安全技術交底工作。施工現場必須設置安全防護措施，必須配備足夠的消防器材。在各配電箱 旁邊必須懸掛相關的危險標志牌。所有作業人員進場時必須佩戴安全帽。施工 人員將嚴格按有關施工規范施工，做好預防監測控制措施，尤其應注意雨季的 施工安全。6.1施工用電安全（D嚴格用電管理，現場臨時電線路按施工臨時設施用電安全技術規范 要求布設，必須由持證的專職電工上崗操作，不得任意拉接電線和電器設備， 釆用三相五線制供電系統，各類電器設備均安設安全保險裝置，嚴格執行一機 一閘一保護，對電力線路、電器設備經常檢查、維修、調整并做好測試

23、、檢查、 維修記錄。（2）電氣設備和線路的絕緣必須良好，各種電動機械接地，接地電阻不大 于4Q，電氣設備及線路檢修時，先切斷電源。6.2機械安全措施D各種機械要有專人負責維修、保養，并經常對機械運行的關鍵部位進行 檢查，保證安全防護裝置完好，設備裝置附近設標志牌及安全使用規則牌。2）各種機械設備視其工作性質、性能的不同搭設防塵、防雨、防曬、防噪 音工棚等裝置。3）機械安裝基礎必須穩固，吊裝機械臂下不得站人，操作時，機械臂距架 空線要求符合安全規定。4）運輸車輛服從指揮，信號燈齊全，制動器機械性能良好。6.3防火安全措施D貫徹“預防為主、防消結合“的消防方針，施工中認真執行有關消防防 火管理規定

24、。2）落實“誰主管、誰負責“的原則，成立消防領導小組，明確任命工程各 部門防火責任人，各司其職。實行逐級消防責任制，并檢查執行，處理隱患、 .#眾tCXX 城 XX X xcn獎罰分明。3）施工現場和生活區臨設搭建符合消防要求，水源配置合理，消防器材按 規定配備齊全。7、環境保護措施7.1原有管線保護方案及措施Cl）利用地質雷達探測出地下原有管線的位置和高程，在現場用木樁或灰 線標識清楚,并繪制管線分布圖,為日后管線恢復提供技術支持。（2）在溝槽開挖至地下管線附近時，則停止機械開挖，采用人工開挖，并 對開挖出的管線及時進行支護和保護。（3）由于部分排水管正處于溝槽開挖區域，對此部分管道，將先予

25、以拆除， 并進行妥善保管，待管道安裝完畢和回填至管基底時，再按照原設汁要求進行 恢復。（4）其他管線等，將根據管線具體悄況采取包裹、懸吊或頂托的方法進行 支撐保護。所有管線位置，都將設立管線保護警示標牌，確保管線不被破壞。（5）定期開展管線保護專項教育，增強職工管線保護意識，并建立起管線 保護責任制，對破壞管線，尤其是破壞原有管線的責任人進行處罰。（6）管線均按照原樣、原貌進行恢復。/.2花木保護方案及措施在職工中開展“花草有生命，人人應愛護”為主題的專項教育，并把此項 工作貫穿于整個施工過程中，堅決杜絕亂砍、亂拆和亂踩等破壞花木行為。在施工過程中需要移開的花木應夾有原植被土，制訂花木移植措施

26、并上報 審批，派專人對花木進行澆灌培植。對不需遷移但可能影響施工的花木，采用 竹圍欄、包裹或網兜進行保護。施工完畢后，均按照原樣原貌原則進行恢復。73成品保護措施久、管路的成品保護措施1）管路敷設完后應立即進行保護，其它工種操作時，應注意不要將管子砸 扁和踩壞。2）配合土建澆灌混凝土時，應派人看護，以防止管路位移或受機械損傷。2、電纜成品保護措施1）電纜及附件在安裝前的保管要求系指保管期限在一年以內者；允 許長期保管時，應遵守設備保管專門規定。2）在運輸裝卸過程中，不應使用電纜及電纜盤受到損傷，禁止將電 纜盤直接由車上推下。電纜盤不應平放運輸和平放儲存。3）運輸及滾動電纜盤前，必須檢查電纜盤的牢固性。4）電纜及附件如不及時安裝，應按下述要求儲存：（1）電纜應集中分類存放，盤上應標明型號、規格、電壓、長度。電纜盤 之間應有通道
