模具設計師理論A試卷

1、模具設計師（注塑）知識試卷注 意 事 項考試時間為90分鐘。一、判斷題（共10題。將判斷結果填入答題卡中，正確的填“”，錯誤的填“”，不答在答題卡上無效。每題1分。滿分10分）（ ）2、對于一模多腔的注塑模，若各型腔或各型芯其相應形狀、尺寸都完全一致，則同一模成型后的制品其相應形狀、尺寸顯然也是完全一致的。（ ）4、二板式結構的注塑模其特征是澆注系統的冷凝料與塑件是在不同的分模面和分型面上驅取出的；而三板式結構的注塑模卻是在同一個分型面上取出的。（ ）5、注塑模型腔和型芯的脫模斜度在任何情況下都必須控制在1o3o范圍之內。（ ）8、臥式注射機為注射裝置和鎖模裝置均沿傾斜方向布置的注射機。 （

2、）10、帶螺紋塑件常用強制、手動和機動三種方法來脫模。二、單項選擇題（第1130題。選擇正確的答案，并將答案填入答題卡對應的括號中，不答在答題卡上無效。每題1.0分。滿分20分）：11、塑件的設計應使 盡可能簡單，以便于注塑模的制造及塑件成型。A、分型面 B、外表形狀 C、流道系統 D以上都是12、塑件最小脫模斜度與塑料性能、收縮率大小、塑件的 等因素有關。A、 分型面 B、外形尺寸C、尺寸精度 D表面粗糙度14、影響塑件尺寸精度的主要因素是 的波動和塑料模的制造誤差。A、塑料收縮率B、模具溫度C、注射壓力15、為了使冷凝料能順利脫模，注塑模的主流道往往設計成圓錐形，一般其錐角a為 。A、1o

3、3 o B、2 o 5 o C、4 o 8 o C、12 o 18 o16、在斜導柱抽芯機構中，斜楔鎖緊塊的楔角必須比斜導柱的斜角a大 。A、0.5 o 1 o B、1 o 1.5 o C、2 o 3 o D、2 o 5 o18、在設計抽芯機構時，要求在合模時必須有 對滑塊起鎖緊作用。A、限位塊 B、擋塊 C、楔緊塊 D、定位螺釘22、下列三種澆口中，主要用于成型尺寸大壁又厚或大而深的塑件的澆口是：（ ）A、直接澆口 B、點澆口 C、側澆口 D、潛入澆口23、下列說法中，正確的是（ ）。A、脫模機構中，頂桿應設置在靠近脫模阻力較大的部位。B、脫模機構中，塑件只能從動模頂出，不能從定模頂出。C、

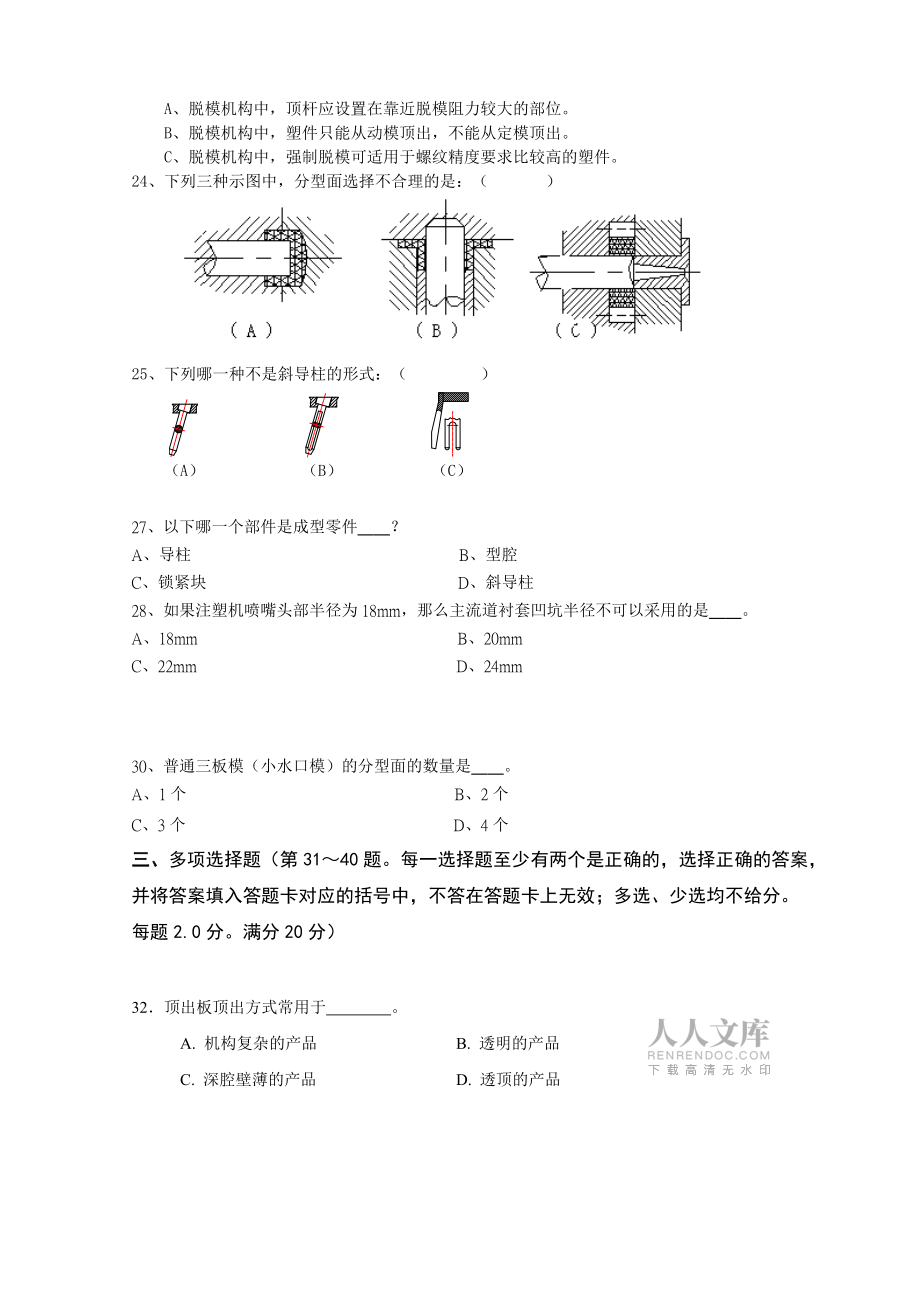

4、脫模機構中，強制脫模可適用于螺紋精度要求比較高的塑件。24、下列三種示圖中，分型面選擇不合理的是：（ ）25、下列哪一種不是斜導柱的形式：（ ）（A） （B） （C）27、以下哪一個部件是成型零件？A、導柱 B、型腔C、鎖緊塊 D、斜導柱28、如果注塑機噴嘴頭部半徑為18mm，那么主流道襯套凹坑半徑不可以采用的是。A、18mm B、20mmC、22mm D、24mm30、普通三板模（小水口模）的分型面的數量是。A、1個 B、2個C、3個 D、4個三、多項選擇題（第3140題。每一選擇題至少有兩個是正確的，選擇正確的答案，并將答案填入答題卡對應的括號中，不答在答題卡上無效；多選、少選均不給分。每

5、題2.0分。滿分20分）32頂出板頂出方式常用于 。A. 機構復雜的產品B. 透明的產品 C. 深腔壁薄的產品D. 透頂?shù)漠a(chǎn)品35在設計塑件時，塑件壁厚不均會產生如下什么問題 。A. 局部厚膠位如圖1所示，易產生表面收縮凹陷。B. 如圖2所示，膠件兩邊薄膠位，易產生成形滯流現象。C. 止口位如圖3所示,膠厚采用漸變方法以消除表面白印；另有膠件內部拐角位增加圓角使其壁厚均勻。D. 如圖4所示，尖角位表面易產生烘印，避免烘印的辦法是加圓角過渡。厚膠位易收縮凹陷圖1圖2兩邊薄膠薄，易產生滯流，須加厚些。尖角位表面易產生烘印加圓角避免烘印 圖3 圖436.下列觀點是符合澆口的設計原則 。A. 保證膠料

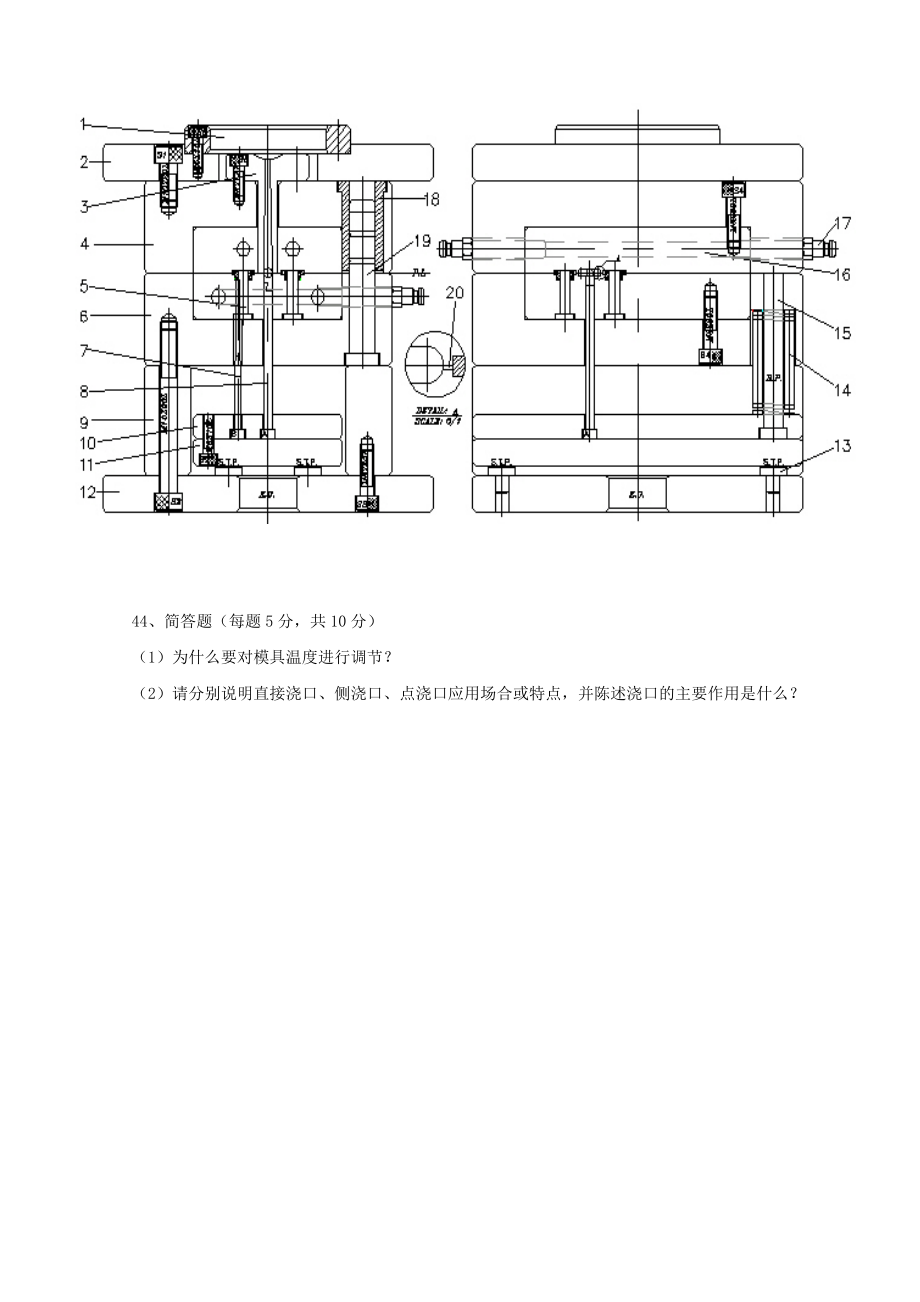

6、的流動前沿，能同時到達型腔末端，并使其流程為最短。B. 澆口應先從壁厚較厚的部位進料，以利于保壓，減少壓力損失。C. 澆口的位置應在膠件容易清除的部位，修整方便，不影響膠件的外觀。D. 避免澆口處產生氣烘、蛇紋等現象。37澆口位置選擇的設計時一般要遵循下列哪些原則 。A. 流道應盡量減少彎折。B. 考慮去除澆口方便，修正澆口時在塑膠制品上不留痕跡以保證外觀。C.模具型腔數越多越好，澆口越大越好。D. 以上皆是。40以下屬于模具基本結構的是 。A . 加熱系統 B. 冷卻系統 C. 頂出系統 D. 澆注系統四、問答題(第4144題，請將答案回答在答題卡上，不答在答題卡上無效。滿分50分)41、請繪制出典型三板模（小水口模）DCI的結構意圖，標明各模板的名稱并注明分型面位置及三板模的特點。（10分）42、看模具總裝圖，按序號寫出下列各部件的名稱：(10分)111212313
