灌漿料的試驗規(guī)定GB 與 GBT

1、水泥基灌漿材料試驗規(guī)定水泥基灌漿材料是由水泥、集料（或不含集料）、外加劑和礦物摻合料等原材料，經(jīng)工業(yè)化生產(chǎn)的具有合理級配的干混料。加水拌合均勻后具有可灌注的流動性、微膨脹、高的早期和后期強度、不泌水等性能。用時只需加水攪拌便可成為均勻、稠度適宜、能滿足施工要求的具有自流平性的高強無收縮灌漿料。水泥基灌漿材料分為類、類、類和類。類、類和類的最大集料粒徑為4.75mm，包括水泥凈漿；類的最大集料粒徑為4.75mm且16mm。適用范圍：地腳螺栓錨固、設備基礎或鋼結(jié)構(gòu)柱腳底板的灌漿、混凝土結(jié)構(gòu)加固改造及后張預應力混凝土結(jié)構(gòu)孔道灌漿。一、建筑工程的后張預應力混凝土結(jié)構(gòu)孔道灌漿用水泥凈漿（不含骨料）的檢測

2、規(guī)定 優(yōu)先執(zhí)行強制性標準混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范（GB 50204-2015）中6.5節(jié)的規(guī)定。（一）材料檢測 1、3h自由泌水率宜為0%，且不應大于1%，泌水應在24h內(nèi)全部被水泥漿吸收；2、水泥漿中氯離子含量不應超過水泥重量的0.06%；3、當采用普通灌漿工藝時，24h自由膨脹率不應大于6%；當采用真空灌漿工藝時，24h自由膨脹率不應大于3%。檢測頻次：同一配合比檢查一次。（二）施工過程檢測試件抗壓強度檢驗應符合下列規(guī)定：1、組批原則：每工作班留置一組試件；2、試件尺寸及每組試件數(shù)量：70.7mm的立方體試件，6個；3、試件養(yǎng)護方式和齡期：標準養(yǎng)護28d；4、強度計算：試件抗壓強度應

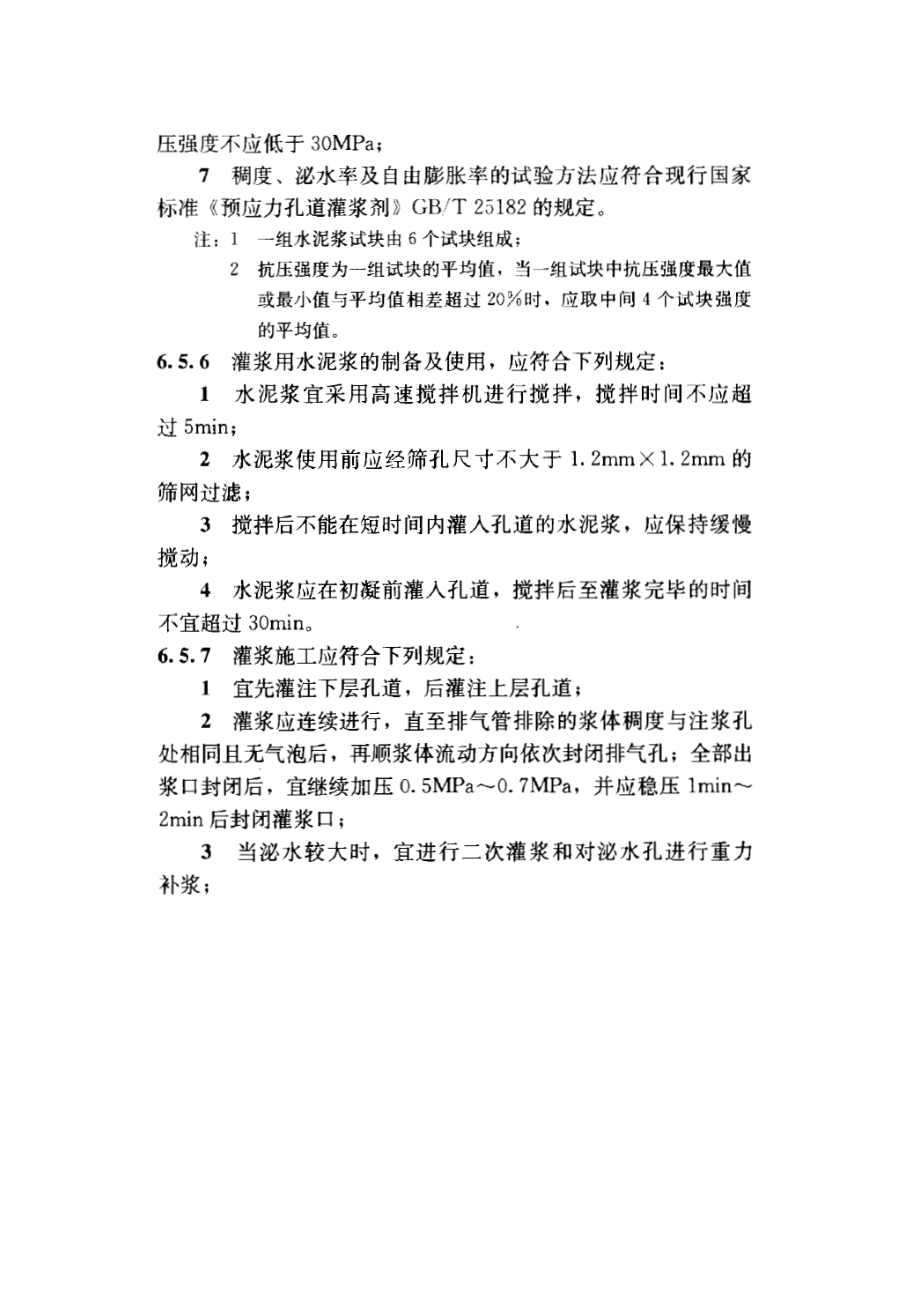

3、取6個試件的平均值；當一組試件中抗壓強度最大值或最小值與平均值相差超過20%時，應取中間4個試件強度的平均值。5、結(jié)果評定：現(xiàn)場留置的灌漿用水泥漿試件的抗壓強度不應低于30MPa。二、含或不含粗骨料的水泥基灌漿材料的檢測規(guī)定可以執(zhí)行推薦標準水泥基灌漿材料應用技術規(guī)范（GB/T 50488-2008）。1、原材料的進場檢測 每200t為一個取樣單位，不足200t也按一批論。 （1）常溫季節(jié)和常規(guī)的施工環(huán)境，檢測參數(shù)為：流動度、豎向膨脹率、抗壓強度、鋼筋銹蝕和泌水率； （2）冬季施工期間，在（1）基礎上，增加規(guī)定負溫（-5、-10）下的抗壓強度比（R7、R-7+28和R-7+56）； （3）用于高

4、溫環(huán)境的，在（1）基礎上，增加抗壓強度比和熱震性。2、施工過程的檢測 （1）試塊留置灌漿施工時，每50t作為一個檢驗批，不足50t也按一批論。每一檢驗批均應留置抗壓強度試件，其中標準養(yǎng)護條件下的試件不少于3組，分別檢驗1d、3d和28d強度；同條件養(yǎng)護試件的數(shù)量根據(jù)實際需要確定；冬季施工尚應增加抗凍臨界強度試件，抗凍臨界強度為5.0MPa。 （2）試塊規(guī)格 水泥基灌漿材料的最大集料粒徑4.75mm時，采用水泥膠砂試模（40×40×160mm3）成型試體。每組試塊成型三條試體。一般情況下，標準養(yǎng)護試件只留置28d齡期的； 水泥基灌漿材料的最大集料粒徑為4.75mm且16mm時, 采用混凝土試模（100×100×100mm3）成型，每組試塊成型三個試塊。一般情況下，標準養(yǎng)護試件只留置28d齡期的。（3）試塊成型方法灌漿料直接注入試模直至與試模上邊緣平齊。使用水泥膠砂試模成型試體時無需振動；采用混凝土試模成型試體時，適當手工振動。（4）試塊強度折算 使用水泥膠砂試模成型的試體試壓時，強度不需折算； 采用混凝土試模成型的試塊試壓時，按下表規(guī)定的折算系數(shù)折算。100mm立方體試件的抗壓強度與150mm立方體試件的抗壓強度的折算系數(shù)100mm立方體試件的抗壓強度（MPa）折算系數(shù)100mm立方體試件的抗壓強度（MPa
