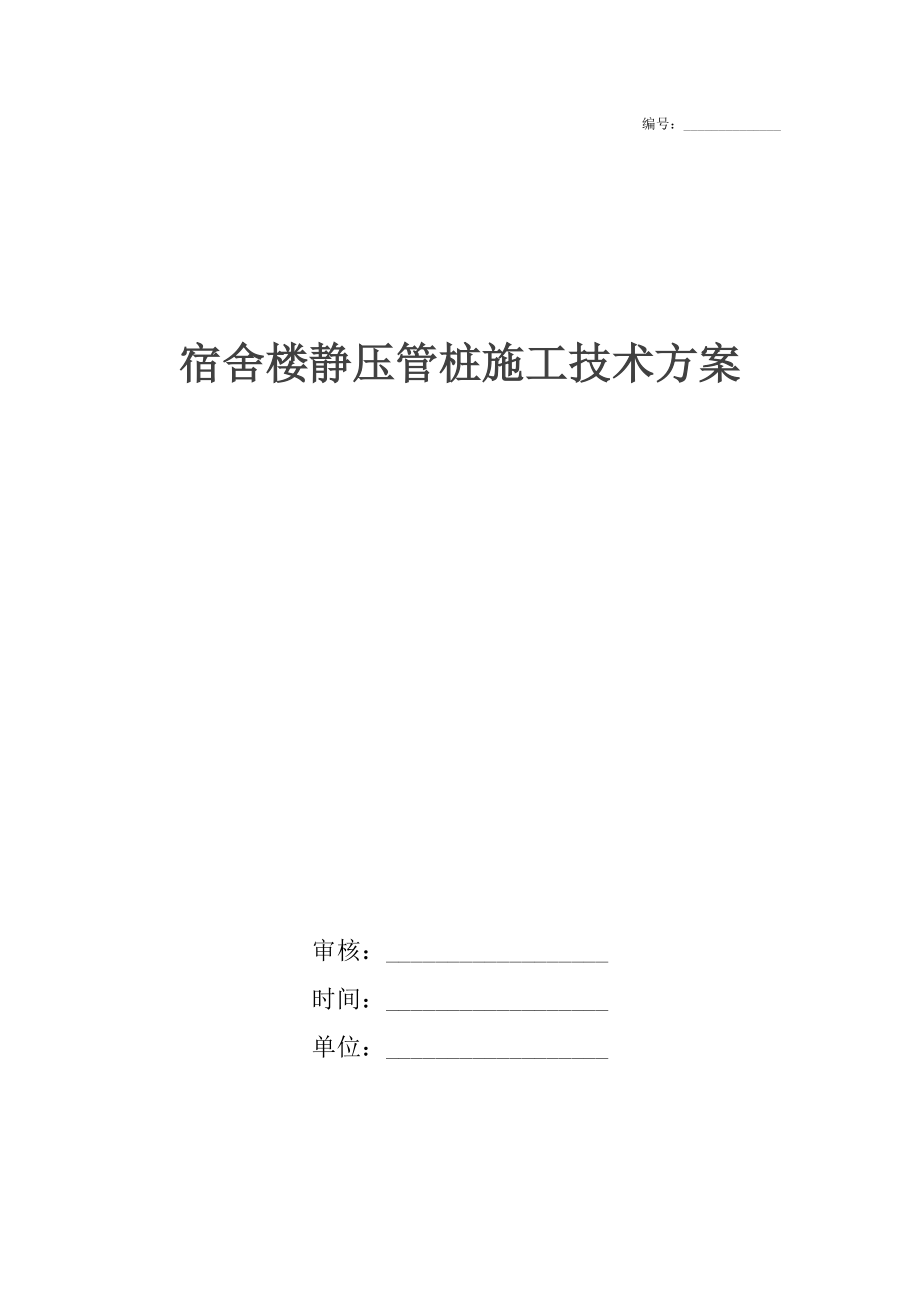

宿舍樓靜壓管樁施工技術方案

1、執行方案示范文本 | Excellent Model Text 資料編碼：CYKJ-FW-256編號：_宿舍樓靜壓管樁施工技術方案審核：_時間：_單位：_宿舍樓靜壓管樁施工技術方案用戶指南：該執行方案資料適用于為特定問題制定周密、詳細、精確的安排的策劃文件，內容包括任務目的，任務事項與任務過程，配套緊密的銜接與執行，是順利和成功完成的關鍵保證和基礎?？赏ㄟ^修改使用，也可以直接沿用本模板進行快速編輯。宿舍樓靜壓管樁施工技術方案1壓樁順序及質量技術措施1.1本工程采用三臺YZY-600型全液壓靜力壓樁機進行施工，該樁機額定樁力為6000KN。用電功率135KW。施工工序?yàn)椋簻y量定位樁機就位吊樁插樁

2、樁身對中調直靜壓沉樁接樁電焊再靜壓沉樁送樁終止壓樁。靜壓樁施工流程圖：測量放線預制樁檢驗樁機就位起吊預制樁穩樁試樁壓樁接樁送樁檢查驗收轉移樁機靜壓樁施工工藝流程圖1.2測量定位：1)根據提供的基準點及施工圖紙的樁布置平面圖，測設控制樁點，控制軸線,控制樁點必須遠離施工現場，以免打樁時發生移位。同時在已建建筑物上做復核點，以供復核。2)根據基礎結構平面圖，采用極坐標法測放樁點，為便于樁點的保存埋放，樁點采用8，L=400的鋼筋制作，埋設后，鋼筋頂上綁紅繩為500，綁白繩為400，便于辯認。3)樁點全部測設完成后，須經工程技術負責人復核準確無誤后才能施工。打樁施工時，須逐根進行復核樁點，保證樁點準

3、確。1.3配制樁長及樁質量控制：根據圖紙?jiān)O(shè)計樁長，本工程采用長度為7、8M樁長的管樁進行配樁。每根樁進場應有產品合格證及原材料試驗報告，并經現場驗收合格后方能使用。1.4操作要點：1)根據圖紙的樁位及場地的情況，合理安排樁的進場及堆放，避免出現二次搬運的情況發生。2)將第一節樁尖吊進機夾樁器中，并嚴格對中調直，垂直度不得大于0.5，然后將樁身夾往并下沉。3)將下節樁吊起接樁，接樁電焊前要先調節垂直，上節樁與下節樁中心要重合，電焊時要分兩人對稱電焊，避免變形傾斜，同時焊縫要飽滿，電焊完成后要自然冷卻后才能壓樁，如此往返將該樁壓至達到設計終止壓力值。4)壓樁時若遇到壓力表讀數突然上升或下降時，應停

4、機對照相關地質資料，分析可能遇到的情況，然后再研究解決辦法。必要時報告設計等有關部門。5)在較厚粘土層中施壓預制管樁時，應連續作業，需要停歇時，停歇時間不宜太久。6)停機終止壓樁的條件應根據地質資料反映的情況及單樁堅向極限承載力標準值、入土深度等情況等綜合考慮，對單樁承載力要求較高的樁終止壓力值應達到設計要求的終止壓力值，并滿足設計樁長要求，按設計要求進行復壓。7)施工過程應認真做好壓樁施工記錄和資料整理。1.5質量標準：靜壓樁應遵照國家行業標準建筑樁基技術規范（JG94-94）。2安全技術要求1壓樁施工時用電及液壓設備應嚴格遵守國家頒發的建筑安裝工程技術規程中的有關規定，所有機電設備開工前應

5、認真檢查各部件和安全防護裝置是否完整有效，使用前應注意以下事項：1）起重機作業前，應對規定處進行潤滑，檢查部件緊固程度鋼絲繩的檢驗報廢安裝應按有關規定執行。2）起重機起重時不允許斜拉重物，以免碰到埋在地下的物體。3）起重臂下嚴禁站人。4）繞在卷筒上的鋼絲繩，在任何情況下，不得少于三圈。5）重物吊?？罩袝r(shí)，駕駛員不得離開操作室。6）起吊范圍內不得吊超過起重性能表所規定的指標。7）起重機吊樁進入夾持機構施壓開始之前，必須在起重的卷揚機放松起吊的鋼絲繩，吊鉤脫離后才能壓樁，以免拉斷鋼絲繩。8）當夾持機構處于松夾狀態時，機構下方嚴禁站人。9）樁機行走時，長短履與水平度不應超過5度。10）壓樁作業時，非

6、工作人員要離機15M以外。11）裝有電器金屬外殼上的中性線要連接牢固，以保證人身安全。12）停機作業時，短履需運行到樁機中間位置，停落在平整地面上，其余油缸全部回程縮進，切斷電源后操作人員方可離機。2樁基施工時各有關人員崗位責任制1）工程負責人：對本工程的質量、安全、進度負全面責任；理順和協調施工過程中的各項工作；密切與建設單位的聯系，取得他們的支持配合。2）技術負責人：對本工程質量、安全、進度起著檢查督促作用；經常深入現場，指導施工隊進行施工，處理施工生產過程的各種技術問題3）施工長：組織工人、班組執行公司的有關安全、生產質量等各有關方面制度；組織班組按照施工規范和質量檢驗標準進行施工作業，保證按質按量完成任務；接受工程負
