XX特大橋鉆孔灌注樁施工

1、XX 特大橋鉆孔灌注樁施工1 施工測量、放樣 本工程用來進行施工測量的儀器主要有全站儀和自動安平式水 準儀（使用前需標定）。其中全站儀主要用來進行導線點的復測、加 密，控制點的測設。自動安平式水準儀則主要用來進行水準點的閉合、 加密測量，對工程進行高程控制和檢查。在施工前必須使用校準的儀器進行導線點和水準點的復測， 測量 精度應滿足：應當注意，在復測導線點和水準點時，必須經過不同時 間和不同測量人員至少兩次的測量計算， 而且必須與相鄰分部的導線 點和控制點相閉合。2 鉆孔灌注樁施工2.1 施工地點平整處理，確保旋挖鉆機底座場地夯實平整，避免 在工作過程中產生沉陷。確定樁位后，用十字線放出四個控

2、制樁位， 并以四個控制樁為基準進行埋設護筒和施工過程中樁位復核。2.2 護筒由厚度 6mm 鋼板制成，護筒直徑比樁基孔徑大 200 400mm ，護筒長度 2-4m 。護筒最少高出地面 30cm ，以防雜物、 泥水流入孔內。 護筒埋設利用旋挖機的鉆斗擠壓和人工輔助配合進行 埋設。2.3 由于地質結構主要為粉土、粉質粘土層，采用澎潤土添加碳 酸鈉拌制的泥漿。有助于防止孔壁坍塌、抑制地下水、懸浮鉆渣等。泥漿相對密度：1.02 1.10，粘度：18 22s，砂率W4%,泥皮 厚度：v 2mm , PH值：大于7。施工過程中隨時檢測泥漿的各項性 能指標，保證泥漿對孔壁的撐護作用，避免施工事故發生。2.

3、4 旋挖鉆機采用筒式鉆斗。 鉆機就位后，調整鉆桿垂直度，注 入準備好的泥漿，然后鉆孔。當鉆頭下降至預定深度后，旋轉鉆斗并 施加壓力，將土擠進鉆斗內，儀表自動顯示筒滿時，關閉鉆斗底部， 提升鉆斗將土卸于堆放點。通過鉆斗的旋轉、削土、提升、卸土和泥 漿撐護孔壁， 反復循環直至成孔。 鉆進過程中保證泥漿面始終不得低 于護筒底部，確?？妆诜€(wěn)定性。在工作過程中應嚴格控制鉆進速度， 避免鉆進尺度較大， 產生埋 鉆事故。 若鉆機升降鉆斗時速度過快， 鉆斗外壁和孔壁間的泥漿沖刷 孔壁，再加上鉆斗下部產生較大負壓作用， 造成孔壁頸縮、 坍塌現象。 所以應嚴格控制鉆斗升降速度，使其保持在 0.750.80m/s

4、。終孔檢查：當鉆到設計標高后，土質符合設計時，即進行高程檢 查、孔徑檢查、孔位檢查。當土質與設計不符時，應及時報監理工程 師、指揮部及設計部門。高程檢查通過護筒頂面高程，用測繩測出孔 深度，再計算孔底標高。 孔徑檢查用直徑 1.5 米長度為 6 米的鋼筋籠， 吊入孔內， 使之到達孔底為合格。 孔位檢查通過校核護筒中心位置進 行檢查。2.5 清孔： 因采用旋挖鉆成孔，首次清空采用旋挖鉆鉆斗直接從 孔底撈取沉渣，沉淀厚度滿足設計要求后，開始鋼筋籠安裝。鋼筋籠 安裝完成后，再次檢查孔深，計算沉渣厚度，不合格再次清渣，二次 清孔采用換漿法清孔， 通過泥漿泵將相對密度較小泥漿壓入孔內， 把 鉆孔內懸浮鉆

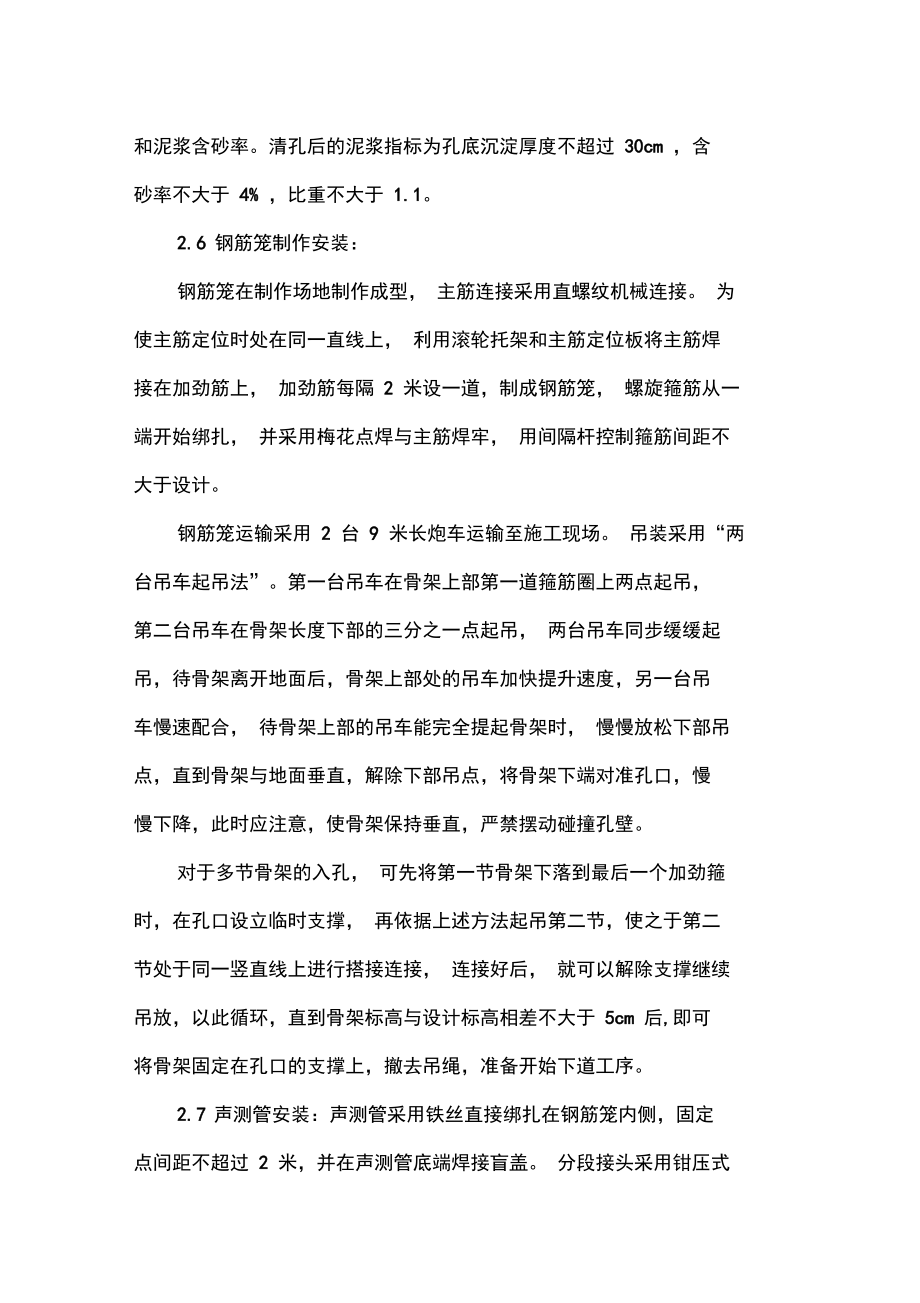

5、渣較多的泥漿換出。 通過泥漿循環， 逐漸減少泥漿比重 和泥漿含砂率。清孔后的泥漿指標為孔底沉淀厚度不超過 30cm ，含 砂率不大于 4% ，比重不大于 1.1。2.6 鋼筋籠制作安裝：鋼筋籠在制作場地制作成型， 主筋連接采用直螺紋機械連接。 為 使主筋定位時處在同一直線上， 利用滾輪托架和主筋定位板將主筋焊 接在加勁筋上， 加勁筋每隔 2 米設一道，制成鋼筋籠， 螺旋箍筋從一 端開始綁扎， 并采用梅花點焊與主筋焊牢， 用間隔桿控制箍筋間距不 大于設計。鋼筋籠運輸采用 2 臺 9 米長炮車運輸至施工現場。 吊裝采用“兩 臺吊車起吊法”。第一臺吊車在骨架上部第一道箍筋圈上兩點起吊， 第二臺吊車在

6、骨架長度下部的三分之一點起吊， 兩臺吊車同步緩緩起 吊，待骨架離開地面后，骨架上部處的吊車加快提升速度，另一臺吊 車慢速配合， 待骨架上部的吊車能完全提起骨架時， 慢慢放松下部吊 點，直到骨架與地面垂直，解除下部吊點，將骨架下端對準孔口，慢 慢下降，此時應注意，使骨架保持垂直，嚴禁擺動碰撞孔壁。對于多節骨架的入孔， 可先將第一節骨架下落到最后一個加勁箍 時，在孔口設立臨時支撐， 再依據上述方法起吊第二節，使之于第二 節處于同一豎直線上進行搭接連接， 連接好后， 就可以解除支撐繼續 吊放，以此循環，直到骨架標高與設計標高相差不大于 5cm 后,即可 將骨架固定在孔口的支撐上，撤去吊繩，準備開始下

7、道工序。2.7 聲測管安裝：聲測管采用鐵絲直接綁扎在鋼筋籠內側，固定 點間距不超過 2 米，并在聲測管底端焊接盲蓋。 分段接頭采用鉗壓式 接頭，鋼筋籠安放就位后，向聲測管內加注清水，并在頂部加蓋。2.8 灌注水下混凝土：砼的灌注采用內徑為 30cm 的導管來完成。 使用前導管要進行必要的檢查和壓力試驗，確保管道內壁要清潔光 滑，管道通暢，接合嚴密牢固，不透氣、不漏水。導管安放時，底口 距孔底以 0.3-0.4m 為宜，導管頂部安放儲料斗，料斗頂安裝一個篩 網，以防個別大骨料卡管。水下砼要求有較好的和易性， 為了提高砼的拌和質量， 砼由拌和 站統一拌制，由砼灌車運至現場。為確保首批砼封底成功，可

8、在導管內填入直徑比導管小 2-2.5c m 的木球，用鐵絲吊懸固定，待儲料斗和導管內裝足夠的砼時，即 可剪斷鐵絲， 使砼快速推動木球?qū)?dǎo)管內的泥漿擠走， 并將導管埋入 砼至少 1m ，使之與泥漿隔離。砼的澆筑須連續進行，導管埋置深度宜控制在 2-6m ，提升導管 時必須經過測量和計算。 為防止鋼筋骨架被砼頂托上升， 當砼接近和 初進入鋼筋骨架時，應保持較深的埋管，并慢慢灌入砼，砼埋至骨架 1 2m后，應適當提升導管，減小其埋置深度（但不得小于1m ）以 增加骨架在導管底口以下的埋置深度， 從而增加砼對鋼筋骨架的握裹 力。為確保樁頂砼的質量，應在設計標高之上加灌 0.5-1m 高的砼， 以將孔內

9、的泥漿等全部頂出樁頂設計標高以外， 待砼凝固后， 再將此 段鑿除。2.9 樁基檢測選擇具有交通部甲級檢測資質且獨立的檢驗單位， 通過在孔內預埋聲測管，采用超聲波進行檢測，檢測合格后，方可進 行下道工序施工。3 鉆孔灌注樁事故的預防和處理3.1 坍孔當孔內水位突然下降， 孔口冒細密的水泡， 出渣量顯著增加而不 見進尺，鉆機負荷顯著增加等情況出現時，即可判斷坍塌位置。回填 砂和粘土至坍孔以上 1-2m ；若坍孔嚴重或發生在孔口，則應全部回 填，待回填物沉淀密實后再進行鉆進。3.2 導管進水由于首批封底砼儲量不足， 未能埋沒導管底口引起的進水， 可將 導管提出后，用空氣吸泥機或抓斗，將封底砼清出，然后重新下導管 灌注。如果是導管接口不嚴引起的進水，則應撥換原管重新下管。方 法是將新管插入原砼中不小于 50cm ，用吸泥或抽水的方法將導管內 的雜物清出，然后灌入比設計水泥用量高 5-10% 的砼，待埋管 1m 以上后，即可恢復原配合比繼續灌注。由于導管超撥導致進水，處理方法與上述措施相同。3.3 卡管卡管主要是由于砼離析， 骨料中有大石塊或砼在導管內停留時間太長所致，因此實際操作中要以預防為主，砼的
