建筑鋼結構質量管控要點

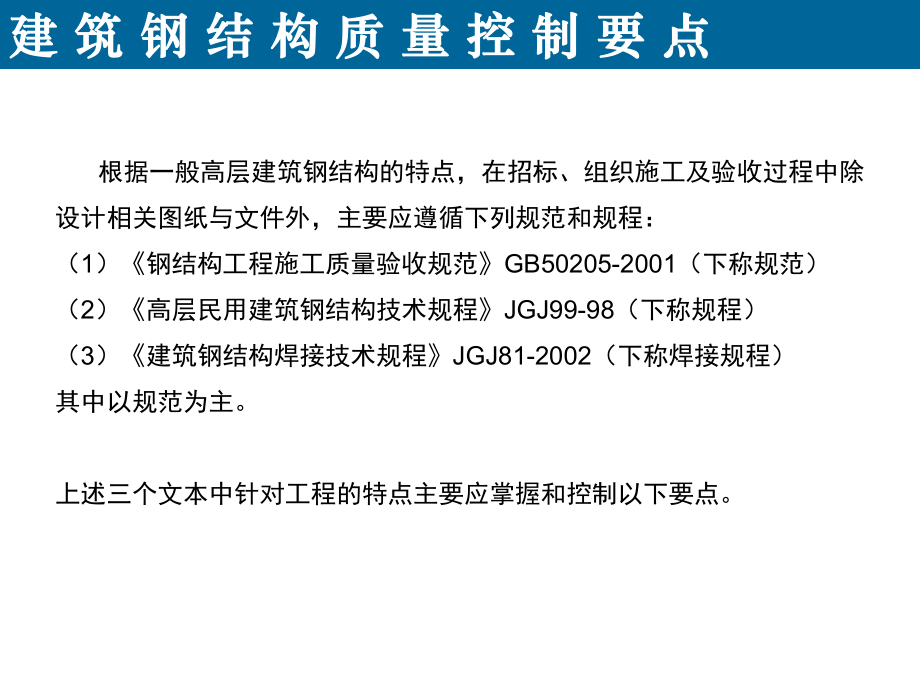

1、建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點建筑鋼結構質量管控要點建筑鋼結構質量管控要點20142014年年4 4月月建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點 根據一般高層建筑鋼結構的特點，在招標、組織施工及驗收過程中除設計相關圖紙與文件外，主要應遵循下列規范和規程：（1）鋼結構工程施工質量驗收規范GB50205-2001（下稱規范）（2）高層民用建筑鋼結構技術規程JGJ99-98（下稱規程）（3）建筑鋼結構焊接技術規程JGJ81-2002（下稱焊接規程）其中以規范為主。上述三個文本中針對工程的特點主要應掌握和控制以下要點。 建建 筑筑 鋼鋼 結結

2、構構 質質 量量 控控 制制 要要 點點1 材料材料 材料質量是鋼結構工程的質量之源，必須嚴加控制。1.1材料采購材料采購（1）鋼材：本工程鋼材必須符合我國現行國家標準碳素結構鋼GB700、低合金高強度結構鋼GB/T1591及建筑結構用鋼板GB/T19879-2005的規定，同時滿足熱軋鋼板和鋼帶尺寸、外形、重量及允許偏差GB/T 709-2006所示的各項要求。（2）型材：型材必須符合我國下列國家標準（不限于）如熱軋H型鋼和部分T型鋼GB/T11263-2005、結構用無縫鋼管GB/T8162-1999等。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點（3）焊接材料：焊接

3、材料的采購應滿足焊接規程中3.0.5-3.0.9所示的各項要求。（4）連接用緊固標準件、焊接栓釘和金屬壓型鋼板等材料應符合現行國家產品標準和設計要求。（5）鋼結構防腐涂料、稀釋劑、固化劑、防火涂料等材料的品種、規格、性能等應符合現行國家產品標準和設計要求，涂料的顏色應滿足設計和業主的要求。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點1.2材料檢測與復驗材料檢測與復驗 所有材料采購、出廠前都必須具有合格的“質量證明書”或“檢驗報告”，其中相當部分的材料在進場后必須按規范進行復驗，復驗合格后方可入庫投入使用。（1）鋼板復驗：鋼板入庫前必須按規范進行復驗，合格后方可入庫投入使用

4、。由于現有規范對鋼板復驗所示范圍界面含糊，加之目前國內鋼結構事業迅猛發展，各地質檢站根據規范所編制的鋼板復驗技術文件已無法滿足鋼結構事業的需求，現今規范（修訂版）正在編制過程中。因此近幾年眾多大型鋼結構工程均采用針對工程特點編制專項鋼板復驗標準經專家評審后付諸實施?，F(xiàn)提供“北京鳳凰衛視新臺址”、“廣州新電視塔”、“廣州西塔”等工程的鋼板復驗專項標準供參考，詳見附件。（2）其他材料復驗：焊接材料、緊固標準件、栓釘、焊接瓷環、涂料和壓型鋼板等材料可參照規范第4章中相關條款所示的要求及相關材料的專業標準進行復驗。（3）材料的復驗必須由具有相應資質的材料檢測機構進行。 建建 筑筑 鋼鋼 結結 構構 質

5、質 量量 控控 制制 要要 點點1.3材料采購注意事項材料采購注意事項 由于目前國內鋼材生產廠家眾多，鋼材的質量參差不齊，對應的鋼材價格差距較大，因此本工程的鋼材選購必須注意以下幾點。（1）建議使用品質優良且質量穩定的品牌鋼廠的鋼材。（2）鋼材市場的鋼材一般不宜使用，建議從品牌鋼廠直接訂貨。（3）在招標文件中擬將鋼材供貨企業選定或指定在一定的范圍內。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點2 鋼結構加工制作鋼結構加工制作2.1鋼結構加工制作流程鋼結構加工制作流程一般鋼結構的加工制作流程見圖2.1所示。從圖中可見鋼結構在加工制作過程中其最終控制項目有焊接、構件組裝焊接、構

6、件組裝驗收、預拼裝、構件涂裝等四大項，其余流程屬過程質量驗收、預拼裝、構件涂裝等四大項，其余流程屬過程質量控制。控制。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點放樣號料切割彎曲加工鋼材整平預處理邊緣加工整平制孔零件入庫配套部件組裝焊接矯正驗收焊接矯正驗收構件端面加工制孔構件組裝預拼裝驗收摩擦面處理 沖砂、涂裝捆包運輸建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點2.2焊接焊接 鋼結構的焊接質量控制為鋼結構最終質量的重點控制項目，具體有以下幾項。（1）焊接工藝評定：鋼結構構件制作及安裝施工之前必須根據本工程結構特點和選用的鋼材編制焊接工藝評定試驗計劃書進行

7、焊接工藝評定，通過焊接工藝評定達到以下目的。焊接材料的選定：通過焊接工藝評定針對本工程選用的鋼材選定與鋼材相匹配的焊接材料；焊接坡口選定：通過焊接工藝評定確定本工程構件焊縫的坡口與接頭形式；焊接方法：通過焊接工藝評定選定本工程構件焊縫的施工方法，如埋弧自動焊、CO2氣體保護焊、手工電弧焊、電渣焊等方法；焊接工藝參數：通過焊接工藝評定選定上述各種焊接方法在焊接過程中所選用的焊接參數，如焊接電流、焊接電壓、焊接速度、焊前預熱溫度及焊后后熱溫度等工藝參數。焊接工藝評定試驗具體要求和實施細則參照焊接規程第5章“焊接工藝評定”中相關條款實施。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要

8、點點（2）焊接工藝針對本工程結構特點和選用的鋼材根據上述“焊接工藝評定”的結果編制專用的“焊接工藝”。具體應滿足下列要求編制并選定本工程焊縫坡口圖冊；編制各類焊縫的焊接參數與焊材選用表；編制各類焊縫分層分道施焊的圖冊；焊接預熱及后熱溫度；防止層狀撕裂的工藝措施；控制焊接變形的工藝措施；減少、消除焊接殘余應力處理方案；焊縫缺陷返修工藝。焊接工藝的編制可參照焊接規程第6章“焊接工藝”中相關條款實施。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點（3）焊縫質量檢驗焊縫質量檢驗分外觀檢驗與無損檢測兩大部分。除施工單位對所有焊縫自行100%進行檢驗外，駐廠監理尚須按一定的比例進行抽檢，

9、其中重要工程還須經由業主指定的第三方檢測機構進行抽檢，特大工程還須經由工程所在地政府質量檢測監督站指定的第四方進行抽檢。無論是工廠自行檢驗還是第三方、第四方檢測，其實施檢測的機構必須具有相應的資質。焊縫質量檢驗可參照焊接規程第7章“焊縫質量檢驗”與規范中附錄A的相關條款實施。其質量檢驗報告特別是無其質量檢驗報告特別是無損檢測報告是本工程重要的技術檔案資料。損檢測報告是本工程重要的技術檔案資料。（4）焊工考試參與本工程焊接施工的焊工應進行理論知識考試和操作技能考試，持證上崗。焊工考試的組織實施具體參照焊接規程第9章“焊工考試”中相關條款實施。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制

10、 要要 點點2.3構件組裝驗收構件組裝驗收（1）構件組裝驗收要求構件最終組裝驗收可參照規范中附錄C及規程第十章第十一節“構件驗收”所示各項要求編制相應的驗收?qǐng)D表進行檢測記錄，該記錄表將作為本工程重要的技術資料存檔。具體要求有下列幾項：構件的外形尺寸；構件的制孔質量與摩擦面質量；構件的外觀質量；構件的焊縫質量；構件的涂裝質量；構件外表面標識符號的完整性與準確性，如構件的編號、現場定位方向符號、現場定位軸心線與水平基準線等。（2）構件加工制作過程質量控制構件加工制作過程質量控制主要有放樣、號料、切割、板材彎曲加工、部件組裝、制孔等項目，該類項目的質量控制在構件加工制作過程中由施工人員自檢互檢、質檢

11、人員專檢、駐廠監理人員抽檢的基礎上完成。具體可參照規范第7章“鋼零件及鋼部件加工工程”與規程第十章“制作”中相關條款實施。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點2.4預拼裝預拼裝在工廠加工制作過程中，對設計指定的重要構件如巨形桁架、伸臂桁架，或總包現場安裝所必須進行的重要、復雜的鋼結構件進行預拼裝。由于構件預拼裝所需場地的條件要求高，耗用成本大等特點，因此業主對構件預拼裝的范圍在確?，F(xiàn)場安裝施工能順利進展與質量保證的前提下宜盡量縮小構件預拼裝的范圍。（1）預拼裝質量控制的要求構件預拼裝完成后的外形尺寸偏差；對彎扭構件的預拼裝還需控制現場接縫兩側各構件端面空間坐標尺寸

12、的偏差；構件對接焊縫的坡口間隙與錯邊量；對現場接縫為高強度螺栓全栓節點的構件應檢查其螺栓孔的穿孔率。（2）預拼裝質量控制實施細則預拼裝質量控制實施細則可參照規范第9章“鋼結構預拼裝工程”及其附錄D中相應條款實施。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點3構件涂裝構件涂裝（1）涂裝方案：根據工程所在地的氣候環境條件科學合理的確定工程所需的防腐等級編制合理的涂裝方案。（2）涂層：一般構件的涂層分為底漆、中間漆、面漆三層。底漆的質量為構件防腐質量的基礎；面漆為構件表面涂裝質量的標志；中間漆除了達到防腐效果外還承擔將底漆和面漆緊密連接成一個完整的涂層的功能。（3）質量控制要點構

13、件表面的沖砂質量，構件完工后應進行整體沖砂除銹，鋼材表面經沖砂除銹后一般應達到Sa2.5級標準；底漆的噴涂應在規定的時間內完成；嚴格控制各層涂料噴涂時的氣候環境，特別是濕度；對干膜厚度較大的涂層宜分層噴涂；當相鄰兩涂層間的噴涂間隔時間較長時必須對前一涂層的表面進行清洗與打磨工作后方可噴涂后一涂層；后一涂層噴涂前必須嚴格檢驗前一涂層的油漆干燥程度，達到要求方可噴涂后一涂層。涂料噴涂應用高壓無氣噴漆泵施工。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點（4）涂層的修補在構件搬運、運輸及部件組裝過程中受到損壞的涂層應進行修補工作。涂層的修補應嚴格按照涂裝工藝自底向面逐層修補，各層

14、之間應成階梯狀與原涂層搭接。（5）防火涂料本工程應根據功能要求在不同的部位科學合理的選擇不同的防火涂料涂裝方案；防火涂料供應商和施工隊伍的選擇應慎重；防火涂料的施工質量控制可參照規范14.3“鋼結構防火涂料涂裝”的要求進行監控。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點4.構件的編號發運構件的編號發運（1）構件表面編號應清晰，滿足安裝現場驗收與安裝工作需求。（2）構件在發運時應捆綁牢固、穩定，避免運輸過程中顛簸損壞。（3）構件表面的涂層在發運捆綁時應有保護措施。（4）構件出廠時提交的技術質量文件應滿足規程第十章中第10.11.2條的要求。5.安裝安裝現場安裝過程中的質量

15、檢測可參照規范中第11章“多層及高層鋼結構安裝工程”及其附錄E“鋼結構安裝的允許偏差”、規程中第十一章“安裝”中所示的各項要求進行監督檢測。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點6.鋼結構檢驗批的劃分鋼結構檢驗批的劃分由于多層鋼結構工程量龐大，施工技術檢測資料繁多，因此為了更好的進行工程的質量監督檢測工作、減少施工累計誤差及便于技術資料的歸檔工作，一般都將高層建筑自底向上劃分成若干個檢驗批。按常規鋼結構地下部分為一個檢驗批；自地上L1層到頂沿高度方向劃分成若干個檢驗批，通常該項工作由監理單位獨立完成或與加工制作單位協商后完成。 7.技術資料歸檔技術資料歸檔（1）工程

16、技術資料歸檔工程技術資料歸檔一般按檢驗批分批次完成，每一批次中的技術資料由施工過程中各重要檢測項目的資料匯編組合而成。（2）技術資料的文檔格式技術資料的文檔格式應統一，一般根據業主對工程最終質量目標的要求特別是要申報獎項的工程項目必須根據其所申報獎項所要求的文檔格式結合工程所在地檔案局對技術資料歸檔要求細則進行編制統一的文檔，并在施工中給予實施。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點8.關于鋼管混凝土結構的檢測要求關于鋼管混凝土結構的檢測要求關于鋼管混凝土結構的檢測要求除遵循上述要求外具體可參照鋼管混凝土疊合柱結構技術規程CECS188-2005及矩形鋼管混凝土結構技

17、術規程CECS159-2004中各項要求進行監督檢測。其中對鋼管內徑和厚度的比值（徑厚比）需慎重，目前鋼結構中所使用的圓鋼管其徑厚比宜不小于20為妥。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點附件：附件： 目前部分重大工程關于鋼板復驗批次劃分的相關資料目前部分重大工程關于鋼板復驗批次劃分的相關資料1.鳳凰衛視中鋼材的復驗鳳凰衛視中鋼材的復驗鋼材應成批驗收。鋼結構的鋼材按同一鋼廠生產的、同一牌號、同一質量等級、同一冶煉和澆鑄方法、同一厚度、不同爐罐號組成混合批，對鋼材取200t為一個批號。復驗時的取樣和復驗內容應按有關國家標準執行。對有厚度方向性能要求的鋼板，鋼廠和鋼結構

18、制作廠應逐張進行超聲波檢驗，檢驗方法按國家規范GB/T2970執行，對Q345GJC按級，對Q420和Q460應按級質量等級執行。厚度方向斷面收縮率的復驗，仍按批號進行檢驗。30mm以上厚板的焊接，為防止在厚度方向出現層狀撕裂，宜在下料后和焊接前，對母材焊道中心線兩側各2倍板厚加30mm的區域內進行超聲波探傷檢查，母材中不得有裂紋、夾層及分層等缺陷存在。檢查數量：全數檢查。檢驗方法：檢查復驗報告及超聲波檢查報告。檢驗方法：檢查復驗報告及超聲波檢查報告。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點2廣州西塔中鋼材的復驗廣州西塔中鋼材的復驗鋼材應成批驗收。首批鋼材由同一鋼廠生

19、產的、同一牌號、同一質量等級、同一厚度規格、同一交貨狀態的鋼材，取300t按60噸為一批取樣抽查復驗。鑒于本工程用鋼量大，在首批檢驗合格且質量穩定后，以后允許按同一鋼廠生產的、同一牌號、同一質量等級、同一冶煉和澆鑄方法、同一厚度、不同爐罐號組成混合批，對Q345B鋼取500t為一個批號，對Q345GJC取每300t為一個批號。復驗時的取樣和復驗內容應按有關國家標準執行。對有厚度方向性能要求的鋼板，鋼廠和鋼結構制作廠應逐張進行超聲波檢驗，檢驗方法按國家規范GB/T2970執行，對Q345GJC按級質量等級執行。檢查數量：全數檢查。檢驗方法：檢查復驗報告及超聲波檢查報告。 建建 筑筑 鋼鋼 結結

20、構構 質質 量量 控控 制制 要要 點點3.廣州電視塔中鋼材的復驗廣州電視塔中鋼材的復驗鋼材應成批驗收。外筒管結構的鋼材首批600t按60噸為一批取樣抽查復驗。首批鋼材是指同一鋼廠生產的、同一牌號、同一質量等級、同一厚度或規格、同一交貨狀態的鋼材。鑒于本工程用鋼量大，在首批檢驗合格且質量穩定后，以后允許按同一鋼廠生產的、同一牌號、同一質量等級、同一冶煉和澆鑄方法、同一厚度、不同爐罐號組成混合批，對Q345C鋼取400t為一個批號，對Q345GJC取每200t為一個批號，對Q390QGJC取每100t為一個批號，Q460GJC仍為60t一個批號。功能層和核心筒結構鋼材，無首批600t的要求，直接

21、按 Q345C取400t一批，Q345GJC取200t一批，Q390GJC取100t一批，Q460GJC取60t一批取樣復驗。復驗時的取樣和復驗內容應按有關國家標準執行。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點對有厚度方向性能要求的鋼板，鋼廠和鋼結構制作廠應逐張進行超聲波檢驗，檢驗方法按國家規范GB/T2970執行，對Q345GJC按級，對Q390GJC和Q460GJC應按級質量等級執行。厚度方向斷面收縮率的復驗，仍按批號進行檢驗。30mm以上厚板的焊接，為防止在厚度方向出現層狀撕裂，宜在下料后和焊接前，對母材焊道中心線兩側各2倍板厚加30mm的區域內進行超聲波探傷檢查

22、，母材中不得有裂紋、夾層及分層等缺陷存在。檢查數量：全數檢查。檢驗方法：檢查復驗報告及超聲波檢查報告。 建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點內蒙科技館、演藝中心鋼結構質量控制要點建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點1、材料1.1對原材料出廠質量證明文件全數檢查。1.2材料進場復驗。(1)、確定材料檢驗批次；(2)、確定材料施工單位自行檢測機構的資質、確定材料第三方檢測機構資質和抽檢比例。2、焊接2.1焊接工藝評定試驗報批與審定。2.2焊工持證上崗、并上報相關有效證件。2.3焊縫第三方抽檢比例及檢測機構的資質認定。建建 筑筑 鋼鋼 結結 構

23、構 質質 量量 控控 制制 要要 點點2.4焊縫探傷人員的資質認定與報批。3、工廠加工制作3.1檢驗批次的劃分。3.2構件出廠外形尺寸檢驗報告。3.3構件出廠焊縫質量檢驗報告。3.4構件出廠涂裝質量檢驗報告。3.5構件出廠發運清單與合格證（構件出廠時必須持有監理簽字確認的構件合格證，上述各項檢驗報告允許歸入本工程各相應的檢驗批內成批次提交）。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點4、涂裝4.1涂裝設計方案的確定。4.2工廠加工制作、現場拼裝及安裝各施工階段中涂裝界面的劃分。根據本工程結構特點和施工階段的劃分建議：本工程底漆涂裝在工廠完成；各吊裝分段在現場拼裝完成經檢驗合格后，對工廠施工的底漆涂層（含運輸過程中損壞部位）按涂裝工藝進行手工打磨、底漆修補，經監理確認后完成中間漆的噴涂工作。建建 筑筑 鋼鋼 結結 構構 質質 量量 控控 制制 要要 點點鋼結構現場安裝完成經對鋼結構主體初步驗收合格后進行面漆噴涂工作。5、現場拼裝5.1現場拼裝方案報批（該方案報批將包含在現場施工內，一并報批）。5.2吊裝分段現場拼裝完成后在自檢合格的基礎上報監理驗收（該報驗分結構拼裝焊接完成后于中間漆噴涂完工后兩次報
