英普瑞隔膜式壓力表

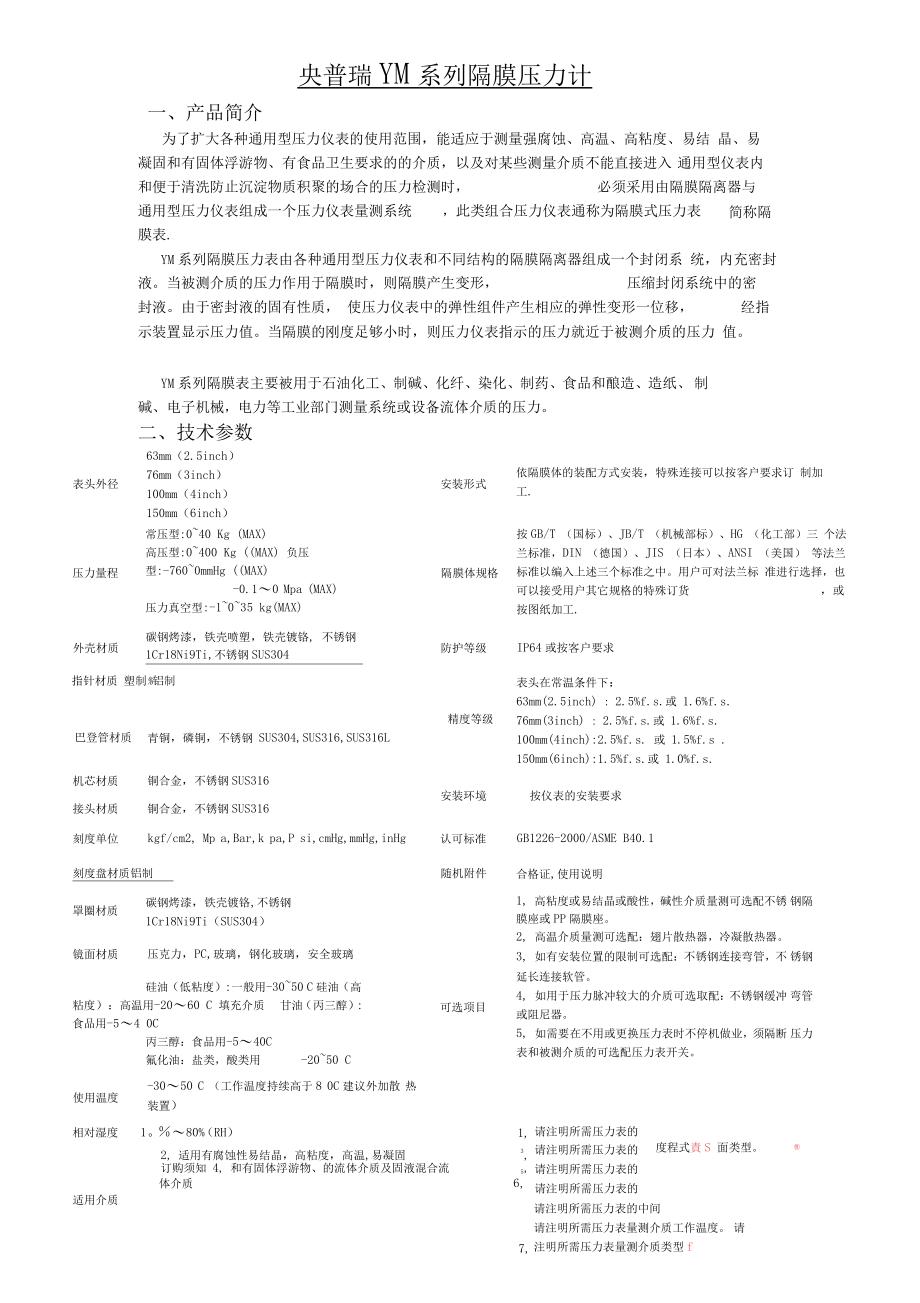

1、7,表頭外徑壓力量程外殼材質央普瑞YM系列隔膜壓力計一、產品簡介為了擴大各種通用型壓力儀表的使用范圍，能適應于測量強腐蝕、高溫、高粘度、易結 晶、易凝固和有固體浮游物、有食品衛生要求的的介質，以及對某些測量介質不能直接進入 通用型儀表內和便于清洗防止沉淀物質積聚的場合的壓力檢測時，必須采用由隔膜隔離器與通用型壓力儀表組成一個壓力儀表量測系統，此類組合壓力儀表通稱為隔膜式壓力表膜表.簡稱隔YM系列隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系 統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質， 使壓力儀表中的彈性組件產

2、生相應的彈性變形一位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力 值。YM系列隔膜表主要被用于石油化工、制堿、化纖、染化、制藥、食品和釀造、造紙、制堿、電子機械，電力等工業部門測量系統或設備流體介質的壓力。二、技術參數63mm（2.5inch）76mm（3inch）100mm（4inch）150mm（6inch）常壓型:040 Kg (MAX)高壓型:0400 Kg (MAX)負壓型:-7600mmHg (MAX)-0.10 Mpa (MAX)壓力真空型:-1035 kg(MAX)碳鋼烤漆，鐵殼噴塑，鐵殼鍍鉻,不銹鋼1Cr18Ni9Ti,不銹鋼SUS

3、304指針材質 塑制%鋁制巴登管材質機芯材質接頭材質刻度單位安裝形式隔膜體規格防護等級精度等級青銅，磷銅，不銹鋼SUS304,SUS316,SUS316L銅合金，不銹鋼SUS316銅合金，不銹鋼SUS316安裝環境kgf/cm2, Mp a,Bar,k pa,P si,cmHg,mmHg,inHg認可標準刻度盤材質鋁制隨機附件罩圈材質碳鋼烤漆，鐵殼鍍鉻,不銹鋼1Cr18Ni9Ti（SUS304）鏡面材質壓克力，PC,玻璃，鋼化玻璃，安全玻璃硅油（低粘度）:一般用-3050 C硅油（高粘度）：高溫用-2060 C填充介質甘油（丙三醇） :食品用-54 0C丙三醇：食品用-540C氟化油：鹽類，酸

4、類用-2050 C可選項目使用溫度-3050 C（工作溫度持續高于8 0C建議外加散 熱裝置）相對濕度1。 80% （RH）適用介質依隔膜體的裝配方式安裝，特殊連接可以按客戶要求訂 制加工.按GB/T（國標）、JB/T（機械部標）、HG（化工部）三 個法蘭標準，DIN（德國）、JIS（日本）、ANSI（美國） 等法蘭標準以編入上述三個標準之中。用戶可對法蘭標 準進行選擇，也可以接受用戶其它規格的特殊訂貨，或按圖紙加工.IP64或按客戶要求表頭在常溫條件下：63mm(2.5inch):2.5%f.s.或1.6%f.s.76mm(3inch):2.5%f.s.或1.6%f.s.100mm(4inc

5、h):2.5%f.s.或1.5%f.s .150mm(6inch):1.5%f.s.或1.0%f.s.按儀表的安裝要求GB1226-2000/ASME B40.1合格證,使用說明1,高粘度或易結晶或酸性，堿性介質量測可選配不銹 鋼隔膜座或PP隔膜座。2,高溫介質量測可選配：翅片散熱器，冷凝散熱器。3,如有安裝位置的限制可選配：不銹鋼連接彎管，不 銹鋼延長連接軟管。4,如用于壓力脈沖較大的介質可選取配：不銹鋼緩沖 彎管或阻尼器。5,如需要在不用或更換壓力表時不停機做業，須隔斷 壓力表和被測介質的可選配壓力表開關。1,2, 適用有腐蝕性易結晶，高粘度，高溫,易凝固3,訂購須知4, 和有固體浮游物、

6、的流體介質及固液混合流5,體介質6,請注明所需壓力表的請注明所需壓力表的請注明所需壓力表的請注明所需壓力表的度程式責S面類型。請注明所需壓力表的中間請注明所需壓力表量測介質工作溫度。 請注明所需壓力表量測介質類型f7,三、主要技術指標:隔膜表的溫度特性：由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。對于低量程壓力儀表的影響尤為明顯。-受壓部溫度誤差規定不大于1.0%/ C，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量?jī)烧咧?。隔膜表的液位差：尤其?duì)于帶軟連接管的隔膜表，由于隔膜受壓部與

7、通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響量P。在精確測量時更應注意。隔膜表的耐蝕性：隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜， 證。隔膜材料：0Cr17Ni12Mo2(316);蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)或金屬隔膜外被鐵氟龍或隔膜體整體噴涂鐵氟龍。法蘭材料：不銹鋼0Cr17Ni12Mo2(316);不銹鋼內襯氟塑料(316+F4)或隔膜體外噴涂鐵氟龍.密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。隔膜液的選擇：保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。隔膜體選取1.鏍紋連接式(標準型)(

8、ML)2.工字法蘭連接式(MG)3.凸面法蘭連接式(RF)4.鏍母式(MN)5.卡箍式(MC)6. PP隔膜體7.探入式8.管道式中間連接部分選擇1.直接式2.散熱器連接式3.冷凝管連接式4.阻尼器連接式5.硬桿連接式氐粘度硅油30100 Cp.941.08 X10-3一般用甘油水溶液5100 C1.270.61 X10-3食品用植物油-5100 C0.931.03 X10-3食品用氟油30150 C1.930.75 X10-3氫、氧高粘度硅油高溫用-10200 C1.070.95 X10-3四、隔膜體選擇及連接法蘭及密封墊圈的材料來保密封液受壓部溫度范圍比重g/cm3體膨脹系數1/C用途6.

9、軟管連接式7.角形連接式五、選型PP隔膜壓力表：PP隔膜壓力表系列儀表設計的初衷是專門應用于PCB濕制程設備以及液體過濾幫浦，但是由于一體成型的構造，使得此壓力表不易產生裂痕以及漏油現象，且具有優秀的抗腐蝕特性和相對低廉的價格也廣泛用于環保水處理工程，石化業等，詳情請見PP隔膜壓力表。一般隔膜壓力表：用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、的流體介質及固液混合介質的壓 力量測，（隔膜體及膜片材質選擇選擇依安裝方式和介質需要決定），一般隔膜壓力表選用的表頭為普通壓力表，外殼是鐵殼烤漆或碳鋼噴塑外殼，機芯及接液部分為銅合金，因其表頭材質的關系，所以此類隔膜壓力表的價格相對較低，但是

10、也因?yàn)楸眍^的關系，不適用于工作環境相對高濕，或有一定腐蝕性的氣體或液霧，以及振動較大工作場所，通用性相對較差.耐振隔膜壓力表：用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、的流體介質及固液混合介質的壓 力量測，（隔膜體及膜片材質選擇選擇依安裝方式和介質需要決定），耐振隔膜壓力表選用的表頭為耐振壓力表，外殼是不銹鋼外殼，機芯及接液部分為銅合金，表頭內有液體填充，可以耐受 介質脈沖較大和振動較大的大工作場所，外殼具有一定的防腐特性，但機芯以及接頭是銅合金 結構,在工作壽命和耐高溫特性方面較全不鋼隔膜壓力表略差 全不銹鋼隔膜壓力表：用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、力

11、量測，（隔膜體及膜片材質選擇依安裝方式和介質需要決定頭為全不銹鋼壓力表，外殼是不銹鋼SUS304外殼（強蝕環境可選被鐵氟龍），機芯及接液部分 為SUS316（也可選用SUS316L），表頭的防腐特性良好，在工作壽命和耐高溫特性方面優秀，通 用性良好，但在耐振特性方面不及全不銹鋼耐振隔膜壓力表 全不銹鋼耐振隔膜壓力表：（本案所選用規格）用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、力量測，（隔膜體及膜片材質選擇依安裝方式和介質需要決定的表頭為全不銹鋼耐振壓力表，外殼是不銹鋼SUS304外殼（強蝕環境可選被鐵氟龍），機芯及 接液部分為SUS316 （也可選用SUS316L），表頭內有液體

12、填充，可以耐受介質脈沖較大和振動 較大的大工作場所，表頭的防腐特性良好，在工作壽命和腐蝕耐方面優秀，通用性良好，但在高 溫特性方面不及全不銹鋼隔膜壓力表.全不銹鋼電接點隔膜壓力表：用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、的流體介質及固液混合介質，無爆 炸危險的流體介質的壓力量測（控制），且需對被測（控）壓力系統實現自動控制和發信（報 警）的系統或設備（隔膜體及膜片材質選擇依安裝方式和介質需要決定），全不鋼電接點隔膜壓力表選用的表頭為全不鋼電接點壓力表，表頭有兩種選擇，有凸面亞克力外罩式和堅固式兩種，有凸面亞克力外罩式，不能用于有化學溶劑的工作環境，而堅固式表頭可用于除有爆炸危險

13、的介質外的任何工作環境，儀表外殼都是不銹鋼SUS304外殼（強蝕環境可選被鐵氟龍），機芯及接液部分為SUS316（也可選用SUS316L），表頭的防腐特性良好，在工作壽命和耐高溫特 性方面優秀，通用性良好.全不銹鋼衛生型隔膜壓力表：用于有衛生要求，易結晶，高粘度，高溫，易凝固和有固體浮游物、 壓力量測，（隔膜體及膜片材質選擇依安裝方式和介質需要決定 快捷方便，易于清洗，不易污染，清潔美觀，安全可靠等優點。 的要求，可廣泛應用于制藥、食品、飲料、制酪、水處理等行業 不銹鋼隔膜數字壓力表： 適用于測量有腐蝕性、高粘度、易結晶、含有固體狀顆粒、.浮游物、的流體介質及固液混合介質的壓力量測，（隔膜體及

14、膜片材質選擇依安裝方式和介質需要決定），不銹鋼隔膜數字壓力表選用的表頭為全不銹鋼數顯壓力表,通用性一般.的流體介質及固液混合介質的壓），全不銹鋼隔膜壓力表選用的表的流體介質及固液混合介質的壓），全不銹鋼耐振隔膜壓力表選用的流體介質及固液混合介質的）,衛生型隔膜壓力表具有 并滿足藥品生產質量規范濕度較高，高溫,讀數直觀可靠，用戶可選LED數碼管顯示型或LCD液晶顯示型，精度高，在工作壽命長，面優秀，通用性良好，選型請參考數字壓力表.不銹鋼隔膜數字電接點壓力表：適用于測量腐蝕性、高粘度、易結晶、含有固體狀顆粒、濕度較高的液體介質的壓力.用于有腐蝕性易結晶，高粘度，高溫，易凝固和有固體浮游物、 的流

15、體介質及固液混合介質，無爆炸危險的流體介質的壓力量測（控制），且需對被測（控）壓力系統實現自動控制和發信（報警） 的系統或設備（隔膜體及膜片材質選擇依安裝方式和介質需要決定），不銹鋼隔膜數字電接點壓力表選用的表頭為不銹鋼數顯電接點壓力表，表頭的防腐特性良好，讀數直觀可靠，用戶可選LED數碼管顯示型或LCD液晶顯示型，精度高，控制點最多可以設定四組，控制精度高，設定間距可以極小，且可以輸出420mA遠傳信號，工作壽命長，通用性良好，是普通電接點壓 力表無可比擬的.選型請參考數字電接點壓力表.六、應用隔膜表主要被用于石油化工、制堿、化纖、染化、制藥、食品和釀造、造紙、制堿、電子機 械,電力等工業部門測量系統或設備流體介質的壓力.具體應用如下：食品用衛生型隔膜壓力表，可用于釀造，乳制品，欽料等?；び媚蛷?qiáng)腐蝕隔膜壓力表，可用于制堿，氨化，硫化，以及精細化工等。七、使用與維護儀表必須垂直：安裝時應使用扳手旋緊，不應強扭表殼
