40m現澆箱梁滿堂支架預壓方案

1、京石客運專線冉莊跨龍泉河特大橋40m現澆箱梁滿桎支架預壓施工方案一 綜述本方案為專項方案,有關編制依據、適用范圍、工程概況、施工打算 等見?40m現澆箱梁滿樟支架施工方案?.二預壓目的及方式為查驗40m現澆箱梁模板的平安性和實際變形量,通過預壓排除結構 非彈性變形,同時取得模板彈性變形的實際數值,得出荷載-撓度曲線, 并查驗設計計算結果,調整預拱度或反拱,以求得40m現澆箱梁施工的 準確參數.提早覺察支架結構及構件加工、安裝所存在的問題和隱患,提 早調整整改,防患于未然.模板預拱度的調整通過調整模板支撐頂托完成.模板彈性變形應依照預壓變形測量結果繪制沉降曲線,并結合模板的設 計拱度和實際支撐變

2、形來確信.模板安裝完畢后,對其進行預壓.為保證預壓荷載的合理散布,模擬混 凝土澆注順序進行加載,即第一步加載底板鋼筋混凝土重量、第二步加載 腹板鋼筋混凝土重量、第三步加載翼緣板鋼筋混凝土重量、第四步加載頂 板鋼筋混凝土重量.考慮到混凝土振搗產生的動荷載及小型機具等荷載, 預壓荷載按混凝土實體重力荷載的倍考慮,三預壓程序與步驟為查驗支架的彈性變量及查驗地根底的承載力,排除因支架豎向非彈 性變形對標高的阻礙,應在底模鋪裝后,對支架進行預壓,預壓材料采納 沙土噸袋.1支架預壓方式底模安裝前先安裝好臨時支座,底模、側模安裝后開始支架預壓,但 預壓前采納膠合板和彩條布鋪在模板上,愛惜模板不被受損和污染.

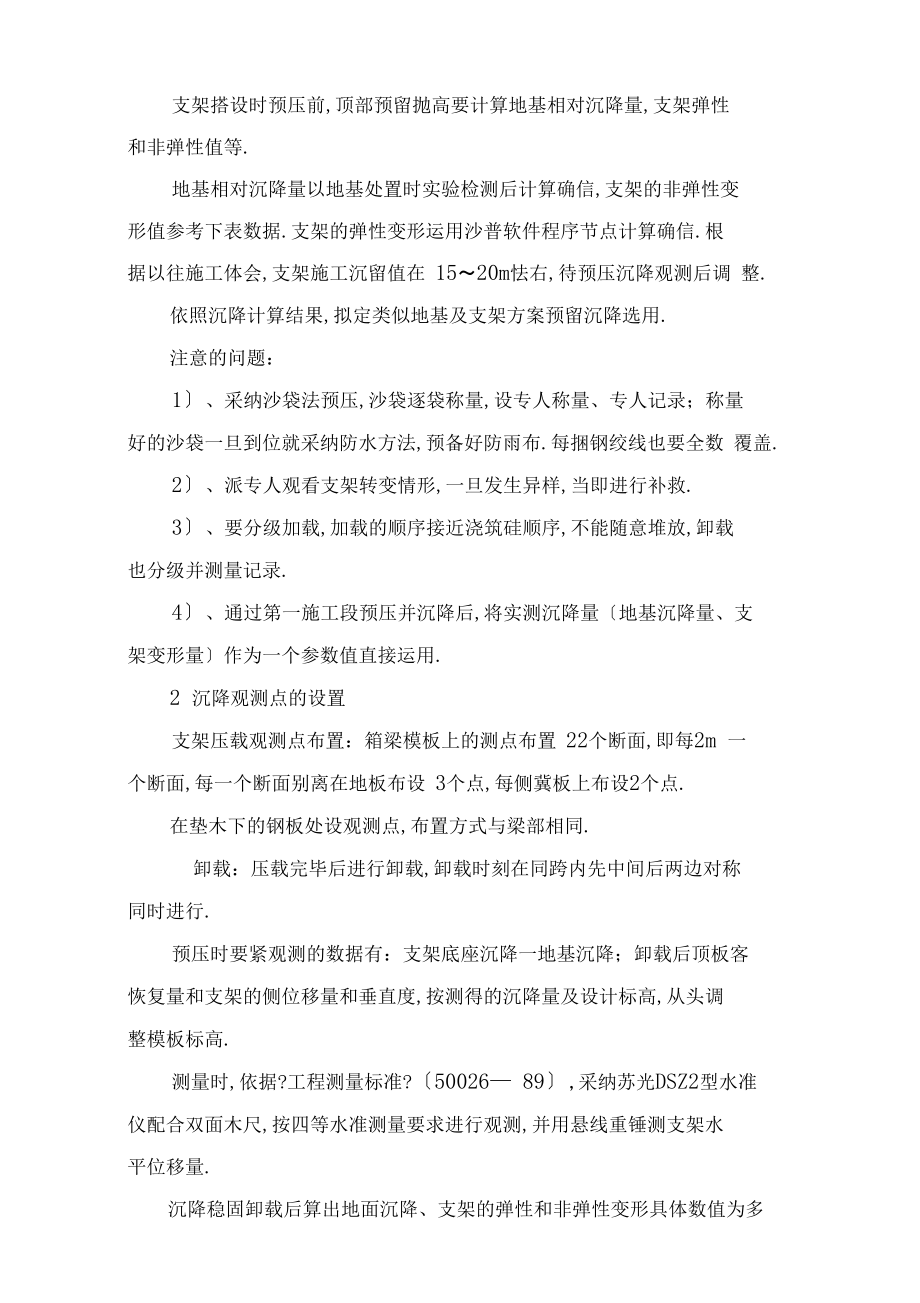

3、采納沙袋按各段設計荷載110%S行預壓,空心箱體部份采納沙袋預壓； 腹板部份采納預制硅塊預壓或整捆鋼筋預壓.支架搭設時預壓前,頂部預留拋高要計算地基相對沉降量,支架彈性 和非彈性值等.地基相對沉降量以地基處置時實驗檢測后計算確信,支架的非彈性變 形值參考下表數據.支架的彈性變形運用沙普軟件程序節點計算確信.根 據以往施工體會,支架施工沉留值在 1520m怯右,待預壓沉降觀測后調 整.依照沉降計算結果,擬定類似地基及支架方案預留沉降選用.注意的問題：1、采納沙袋法預壓,沙袋逐袋稱量,設專人稱量、專人記錄；稱量 好的沙袋一旦到位就采納防水方法,預備好防雨布.每捆鋼絞線也要全數 覆蓋.2、派專人觀看

4、支架轉變情形,一旦發生異樣,當即進行補救.3、要分級加載,加載的順序接近澆筑硅順序,不能隨意堆放,卸載 也分級并測量記錄.4、通過第一施工段預壓并沉降后,將實測沉降量地基沉降量、支 架變形量作為一個參數值直接運用.2 沉降觀測點的設置支架壓載觀測點布置：箱梁模板上的測點布置 22個斷面,即每2m 一 個斷面,每一個斷面別離在地板布設 3個點,每側冀板上布設2個點.在墊木下的鋼板處設觀測點,布置方式與梁部相同.卸載：壓載完畢后進行卸載,卸載時刻在同跨內先中間后兩邊對稱 同時進行.預壓時要緊觀測的數據有：支架底座沉降一地基沉降；卸載后頂板客 恢復量和支架的側位移量和垂直度,按測得的沉降量及設計標高

5、,從頭調 整模板標高.測量時,依據?工程測量標準?50026 89,采納蘇光DSZ2型水準 儀配合雙面木尺,按四等水準測量要求進行觀測,并用懸線重錘測支架水平位移量.沉降穩固卸載后算出地面沉降、支架的彈性和非彈性變形具體數值為多 少,并在卸載后全面測得個測點的回彈量.依照各點對應的彈性、非彈性 變形數值及設計梁體撓度來調整模板的高程,通過支架頂部微調裝置進行 調整、加固.3卸載及支架調整卸載跋文錄地基及支架、木材變形的反彈量,當彈性變形恢復后終止觀 測,繪出觀測曲線,最終計算出每一個施工段支架體系的沉降量及彈性變 形量,并依照此沉降量及彈性變形量調整相應豎桿標高.預壓進程中必需 隨時觀測地基、

6、支架變形情形,覺察問題及時采取方法進行處置,以保證 平安.4預拱度設置依照硅自重+ 1/2活載引發的撓度與預應力引發的反拱之差設置；每一個墩頂位置箱梁的預提升度為彈性變形值S1,每跨跨中預提升度為彈性變形值+S1設計預拱度(硅自重+1/2活荷載引發的撓度預應力引發的反拱)； 其余位置的預提升度均以每跨墩頂預提升度為最小值,跨中預提升度為最 大值按二次拋物線分派.支架在荷載作用下的非彈性緊縮S 2=2mm支架在荷載作用下的彈性緊縮S 3=(T L/E=30KN*L/A*E=(mmi支架基地在荷載作用 下的非彈性變形S 4=1mm附：40m現澆箱梁滿堂支架預壓實驗流程圖四、測量結果記錄表格每級荷載

7、加載按?移動模架預壓高程數據記錄表?表格 附后進行如實記錄,為撓度分析提供數據.依照測得的數據繪制彈性、非彈性曲線圖.五、質量保證方法一、鋪設底模、側模后測量前應增強模板的全面檢查,保證模板在荷載作 用下無異樣變形.二、加載及卸載進程應增強施工現場平安保衛工作,保證各方面的平安.3、沉降觀測儀器為專用周密儀器,要專職測量人員負責；4、測點要固定,用紅油漆提早做好標識.五、不能隨意改換測量人員,防止顯現人為誤差；六、專人負責對水準點位置進行愛惜；7、如實填寫觀測數據,繪制彈性和非彈性曲線.如顯現意外數據,應分析 緣故,不得弄虛作假.八、觀測進程如局部位置變形過大,應當即停止加載并卸載,及時查找緣

8、故,采取補救方法.九、堆碼砂袋必然要按施工設計方案認真堆碼,保證模擬狀態接近實際狀o六、平安保證方法一、進入現場必需遵守平安生產紀律.二、吊裝時必需有統一的指揮、統一明確的信號.3、作業人員上班前不得飲酒.4、作業人員禁止穿硬底鞋、高跟鞋、塑料底鞋和帶釘?shù)男?五、吊車行走道路和工作地址應堅實平整,以防沉陷發生事故 六、吊裝區域應設置警戒線,危險點須設專人監護.7、吊機駕駛員、指揮員必需持證上崗.八、起重機工作前應檢查距尾部的回轉范圍 50cm內無障礙物.九、起重臂最大仰角不得超過制造廠規定.10、起吊時的一切動作要以緩慢速度進行,吊車司機嚴禁同時進行兩個動 作的操作.40m現澆箱梁滿堂支架預壓

9、施工“預壓-卸載實驗流程圖40mffl澆箱梁滿堂支架預壓高程數據記錄表觀測點位觀測時間空載圖程(mm加載狀態一高程(mm加載狀態 二高程(mm加載狀態二高程(mm加載狀態四圖程(mm卸載狀態二高程(mm卸載狀態二高程(mm卸載狀態 一高程(mm初始狀態高程12345678910111213141516附件一：滿堂支架下的地基承載力及沉降的復核一、地基承載力計算、碎石土墊層取一塊墊木作為一個計算單元,近似以為碎石土墊層外表所經受的力 是支架立柱通過墊木板規格為：4m*傳遞下來的均布應力cm,承壓面 S=*4m=均布應力cm按下式計算：T i=P/S= 47KN/n¥*6 根立

10、桿/=164KPa要求TiWKfak墊層式中：T 1-墊板對碎石墊層的荷載應力；K- 調整系數,碎石土取.f ak墊層一碎石土墊層的承載力特點值,碎石土取 500KPa 中密狀態的 圓礫承載力特點值為300-500 KPa,密實狀態的圓礫承載力特點值為500700 KPa帶入數據：n=164 KPaW 200 KPa墊層承載力知足要求.二、下臥層按均布條形荷載驗算下臥層的承載水平.1條形根底下下臥層頂?shù)母郊痈郊討?yīng)力rz=%t山+丫 shs=164+19*=69 KPa% t為附加應力系數,z/b=時,取.下臥層承載力知足要求.2支架立柱通過墊木板傳遞下來的均布應力 T 1由碎石墊層經受, 基底

11、壓力 門通過碎石墊層以壓力擴算角 0向下擴算,擴算至碎石墊層頂 面壓應力T h與碎石墊層自重應力之和T h應小于或等于該處下臥層地基 的地基承載力特點值,即：(T hW f ak下臥層式中：fak下臥層一下臥層的承載力特點值,低勘報告粉土最小值160 KPq(TH (T h與碎石土墊層自重應力之和；依照碎石土墊層厚50cm對CTH進行計算：按0=30通過碎石土墊層擴算到下臥層頂面,并假定該處產生的壓力 呈梯形散布,依照力的平穩條件可得Lber i=(b+h stan 8)L+bhtan 0 +4 (hstan 0 ) 2/3 g h整理得：er h= Lb er i/ (b+hstan 0 )

12、 L+b作tan 0 +4 (hstan 0 ) 2/3 式中：l一墊板的長度,m L=4mb一墊板的寬度,m b =;h s一碎石墊層的厚度,m; hs =；(T1一墊木板低面的平均壓力,KPq (T 1=164 KPa;0碎石土墊層的壓力擴算角,° ; 0 取30° ;代入數據：(T h=4*164/ +° )*4+* ° +4*° )2/3=131/+=61 KPa(rH=門+丫 shs=61+69*=71 KPa _3s s=19KN/m由式 fak下臥層=160 KPaA 6 h=71 KPa3、結論從以上兩種計算方式的結果可知,50

13、cm的碎石土墊層及粉土下臥層的 承載力都可知足要求.為保證地基完全靠得住,考慮到不可預見的因素,要求對下臥層及碎 石進行碾壓,且承載力到達200 KPa,通太輕型觸探實驗進行查驗,合格后 方可進行下道工序的施工.二、地基沉降驗算依照地勘報告,下臥層大多為砂性土,對沉降阻礙較不利的土層為粉 土層及粉細砂層；為粉土?xí)r,其最大厚度為,為細砂土?xí)r,其最大厚度為, 別離按這兩種最不利條件進行驗算.一粉土一、基底附加應力下臥層頂?shù)母郊討?yīng)力rzi=%tti+t shs=164+19*=69 KPa二、各土層的緊縮量S1S1= er zi+Tz2 h/2Esi=9mm3、地基緊縮層厚度按附加應力與自重應力比值

14、法取附加應力與自重應力比值為,緊縮層厚度取3米.二粉細砂一、基底附加附加應力下臥層頂?shù)母郊討?yīng)力rz1=%t+丫 shs=164+19*=69 KPa二、各土層的緊縮量S1S1= er z1+Tz2 h/2Esi=9mm3、地基緊縮層厚度按附加應力與自重應力比值法取附加應力與自重應力比值為的深度處作為沉降計算深度的界限.經 計算,緊縮層厚度取3米.三結論地基的沉降最大值不超過梁跨的1/1000,何況預壓能夠排除地基的沉降變形,能夠以為按此方式進行地基處置知足要求.粉土、粉細砂等粗粒 土的地基沉降,數值不大,但需操縱不均勻沉降,通過墊層上鋪設彩條設 防水或加設一層10cm厚度硅及在基坑開挖范圍內加

15、設一層20cm厚的硅墊層的方式來解決因積水而引發的不均勻沉降.附件二：碗扣支架計算書高速鐵路40m箱梁支架法現澆設計計算(碗扣架結構)設計1.設計計算荷載計算梁體最大荷載在中墩橋墩處,為：70100N/ m支架、模板荷載：3500 N/ m2配重等其他荷載：500 N / m2最不力荷載合計：74100 N/ m2荷載平安系數取那么計算荷載為74100X =88920 N/itf支架立桿計算支架強度驗算最大荷載情形下,每區格面積為X =m2那么每根立桿受力為88920X二碗扣架采納的是0X型鋼管,得截面積 A=489mm 2；慣性矩1=121900 mm 4.慣性半徑i= mmo(T =N/

16、A=/ 489=< (T =215MPa立桿穩固性驗算r =L/ i =600/ =,查?鋼結構設計標準?附錄三得：=.(r= N/(|)A=/ (X 489) =< 6=215MPa因此,立桿的強度和穩固性均知足要求.架體整體要求對剪子撐、水平桿、周邊拉結等采取一系列增強方法.支模架體高寬比：模板支架的整體高寬比不該大于5.立桿間距梁下優先采納可調托座同時對采納可調托座時的構造做出了具體規定,以知足支撐系統的穩固性.步距搭接要求：立桿接長時,同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于 500 mm,各接頭中央至主節點的距離不宜大于步距 的1/3;立桿接長除頂步可采

17、納搭接外,其余各步接頭必需采納對接扣件 連接.對接、搭接應符合以下規定：a立桿上的對接扣件應交織布置,兩根相鄰立桿的接頭不該設置在同 步內.b搭接長度不該小于1m應采納很多于2個旋轉扣件固定,端部扣件 蓋板的邊緣至桿頂距離不該小于 100 mm.掃地桿設置模板支架必需設置縱、橫向掃地桿.縱向掃地桿應采納直角扣件固定在距離底座上皮不大于 200 mm處的立桿上,橫向掃地桿亦應采納直角扣件 固定在緊靠縱向掃地桿下方的立桿上.當立桿根底不在同一高度上時,必需將高處的縱向掃地桿向低處延長兩跨與立桿固定,上下差不該大于1m靠邊坡上方的立桿軸線到邊坡的距離不該小于 500 mm o可調托座利用可調托座與鋼

18、管交接處應設置橫向水平桿,托座頂距離水平桿的高度不該大于300 mm o梁底立桿應按梁寬均勻設置,其誤差不該大于25 mm,調劑螺桿的伸縮長度不該大于 200 mm,另外,利用可調托座必需解決二者連 接節點問題.水平桿(1)每步的縱、橫向水平桿應雙向拉通.(2)搭設要求：水平桿接長宜采納對接扣件連接,也可采納搭接.對接、搭接應符合以下規定：a對接扣件應交織布置：兩根相鄰縱向水平桿的接頭不宜設置在同步 或同跨內；不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不該小于 500 mm；各接頭至最近主節點的距離不宜大于縱距的1/3;b搭接長度不該小于1m應等距離設置3個旋轉扣件固定,端部扣件 蓋板邊緣

19、至搭接水平桿桿端得距離不該小于 100項.(3)主節點處水平桿設置：主節點處必需設置一根橫向水平桿,用直角扣件扣接且嚴禁撤除.主節點兩個直角扣件的中央距不該大于150項.剪子撐剪子撐包括兩個垂直方向和水平方向三個部份組成,要求依照工程結 構情形具體說明設置數量.設置數量模板支架高度超過4m的模板支架應按以下規定設置剪子撐：a模板支架四邊布滿豎向剪子撐,中間每隔四排立桿設置一道縱、橫向豎向剪子撐,由底至頂持續設置；b模板支架四邊與中間每隔四排立桿從頂層開始向下每隔兩步設置 一道水平剪子撐.剪子撐的構造應符合以下規定a每道剪子撐寬度不該小于4跨,且不該小于6m剪子撐斜桿與地 面傾角宜在4560&#

20、176;之間.傾角為45°時,剪子撐跨越立桿的根數不該 超過7根；傾角為60°時,那么不該超過5根；b剪子撐斜桿的接長應采納搭接；c剪子撐應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上,旋轉扣件中央線至主節點的距離不宜大于 150 mm；d設置水平剪子撐時,有剪子撐斜桿的框格數量應大于框格總數的1/3.3.材料治理鋼管、扣件1 1)材質：引用了國家行業標準?建筑施工扣件式鋼管腳手架平安技 術標準?(JGJ13.的相關規定.(2)驗收與檢測,采購、租賃的鋼管、扣件必需有產品合格證和法 定檢測單位的檢測查驗報告,生產廠家必需具有技術質量監督部門頒發的 生產許可證.而且利

21、用前必需進行抽樣檢測.鋼管外觀質量要求：a鋼管外表應平直滑膩,不該有裂痕、結疤、分層、錯位、硬彎、毛 刺、壓痕和深的劃道；b鋼管外徑、壁厚、端面等的誤差；鋼管外表銹蝕程度；鋼管的彎曲 變形應符合附錄E的規定；c鋼管應進行防銹處置.扣件外觀質量要求：a有裂痕、變形或螺栓顯現滑絲的扣件嚴禁利用；b扣件應進行防銹處置.技術資料施工現場應成立鋼管、扣件利用臺帳,詳細記錄鋼管、扣件的來源、 數量和質量查驗等情形人員治理.4 .驗收治理驗收程序模板支架投入利用前,應由工程部組織驗收.工程領導、工程技術負 責人和相關人員,和監理工程師應參加模板支架的驗收.驗收內容a材料技術資料b參數專項施工方案c構造一一專項施工方案和
