3、氣管463.5潛污泵的選擇464、雨水系統的水力計算464.1 雨水排水系統的計算464.2 設計計算49結束語51參考文獻52致謝53第一部分 設計任務書和資料1、設計題目 荊州某商住樓給排水設計2、設計任務1、生活給水系統2、消防系統3、室內排水系統4、雨水排水系統5、噴淋系統3、設計依據設計規范：1、建筑滅火器配置設計規范（GBJ14090）2、建筑給排水設計規范（GB50015-2009）3、給水排水設計手冊第二冊和第五冊 中國建筑工業出版社4、自動噴水滅火系統設計規范（GB50084-2001）5、高層民用建筑設計防火規范（GB50045-95）6、給水排水制圖標準（GBJ106-2

4、001）7、全國民用建筑工程設計技術措施給水排水 20038、建筑給水排水工程（第五版）9、全國通用給水排水標準圖集4、設計基礎資料1.1 工程資料本設計為某小區最高一棟的住宅樓，一、二層為超市及管理用房。1.2 建筑設計資料建筑類別屬于二類建筑，建筑耐火等級為二級，設計抗震烈度為8度，屋面防水等級為三級，戶型有A、B兩個戶型，A、B戶型均二衛一廚。標準層建筑面積664.6m2。一層至二層建筑層高為4.5m，二到三層層高為4.1m，三到十層層高為2.9m。1.3 給排水設計資料1）西面小區道路下有DN200的市政給水管線，干管接管點比該處室外地坪低1.1米，常年可資用水頭為0.28Mpa。管網

5、不允許直接抽水。2）室內糞便污水需經處理后方可排入下水道，在小區道路下有DN300的小區污水管道，接入點檢查井低于路面1.6米；有DN300的小區雨水管道，接入點檢查井低于路面2.0米。3）水景綠化用水按總水量5%計，其它未預見水量的10%計5、設計成果5.1設計計算書一份5.2施工圖紙一份： 1）、建筑室外管線總平面布置圖 #1圖幅 2）、建筑每層管線平面布置圖（給排水、消防） #1圖幅 自動噴淋系統單獨出圖 3）、主要用水點（廚房、衛生間等）平面布置圖 #1圖幅 4）、軸測圖 #1圖幅 5）、水箱間或消防增壓設備間大樣圖（任選其一） #1圖幅 6）、圖紙說明、圖例及主要材料設備一覽表（參見

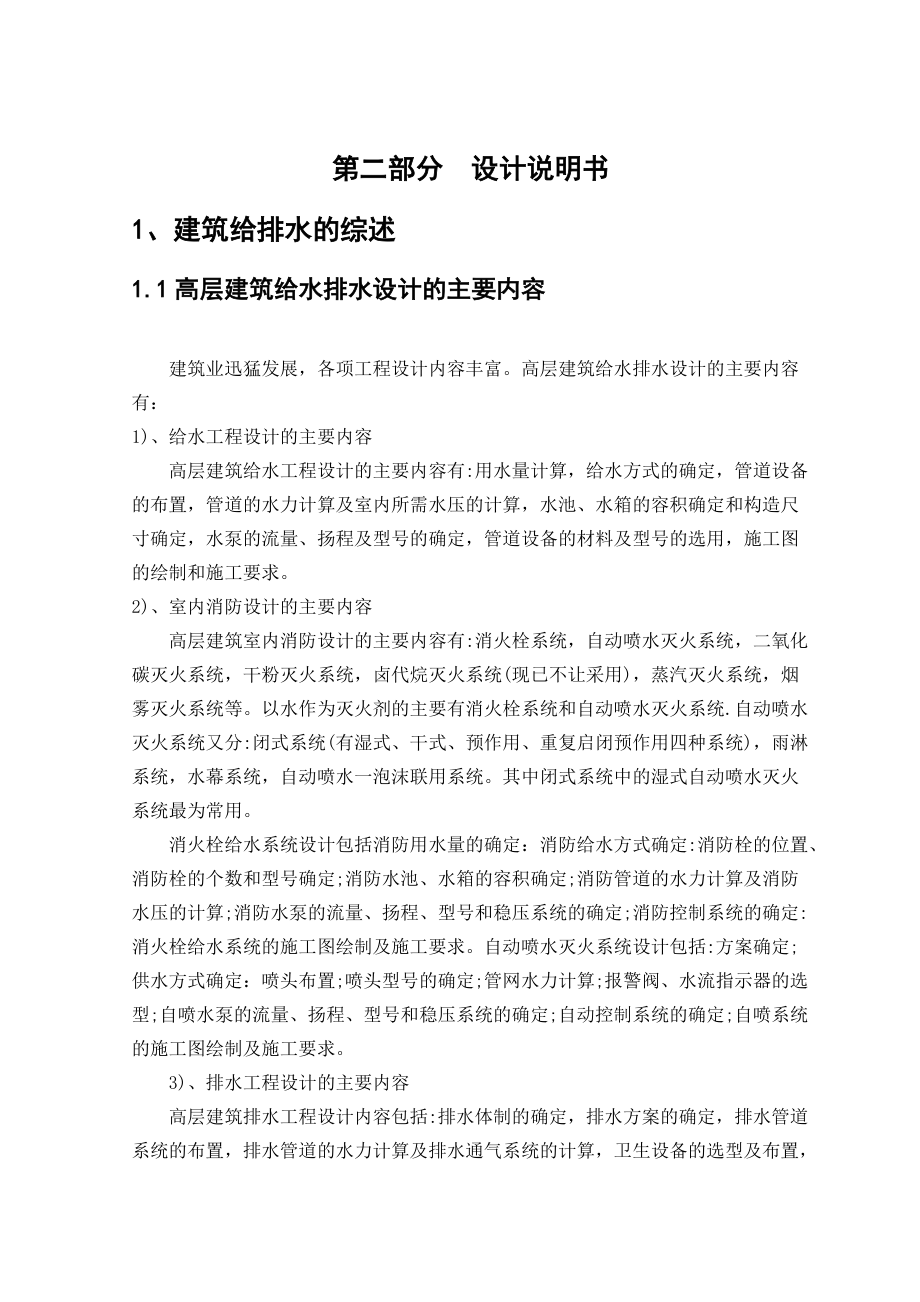

6、樣圖）第二部分 設計說明書1、建筑給排水的綜述1.1高層建筑給水排水設計的主要內容建筑業迅猛發展，各項工程設計內容豐富。高層建筑給水排水設計的主要內容有：1)、給水工程設計的主要內容高層建筑給水工程設計的主要內容有:用水量計算，給水方式的確定，管道設備的布置，管道的水力計算及室內所需水壓的計算，水池、水箱的容積確定和構造尺寸確定，水泵的流量、揚程及型號的確定，管道設備的材料及型號的選用，施工圖的繪制和施工要求。2)、室內消防設計的主要內容高層建筑室內消防設計的主要內容有:消火栓系統，自動噴水滅火系統，二氧化碳滅火系統，干粉滅火系統，鹵代烷滅火系統(現已不讓采用)，蒸汽滅火系統，煙霧滅火系統等。

7、以水作為滅火劑的主要有消火栓系統和自動噴水滅火系統.自動噴水滅火系統又分:閉式系統(有濕式、干式、預作用、重復啟閉預作用四種系統)，雨淋系統，水幕系統，自動噴水一泡沫聯用系統。其中閉式系統中的濕式自動噴水滅火系統最為常用。消火栓給水系統設計包括消防用水量的確定：消防給水方式確定:消防栓的位置、消防栓的個數和型號確定;消防水池、水箱的容積確定;消防管道的水力計算及消防水壓的計算;消防水泵的流量、揚程、型號和穩壓系統的確定;消防控制系統的確定:消火栓給水系統的施工圖繪制及施工要求。自動噴水滅火系統設計包括:方案確定;供水方式確定：噴頭布置;噴頭型號的確定;管網水力計算;報警閥、水流指示器的選型;自

8、噴水泵的流量、揚程、型號和穩壓系統的確定;自動控制系統的確定;自噴系統的施工圖繪制及施工要求。 3)、排水工程設計的主要內容高層建筑排水工程設計內容包括:排水體制的確定，排水方案的確定，排水管道系統的布置，排水管道的水力計算及排水通氣系統的計算，衛生設備的選型及布置，局部污水處理，構筑物的選型，屋面雨水排水系統的確定，排水管材的定型，排水系統施工圖的繪制和施工要求。4)、熱水工程設計的主要內容高層建筑熱水工程設計的主要內容包括：熱水供應方式的確定，熱水供應管道系統的布置，熱水系統的管材的選擇，熱水管道的水力計算，集中熱水供應系統要進行設計冷水加熱設備（如鍋爐）以及閥門和附件的選用，和最后的施工

9、圖紙的繪制。1.2高層建筑給水排水工程存在的問題 經過上百年的發展，高層建筑的給水排水技術日趨成熟，但也存在著很多亟待解決的問題，具體有以下幾個方面： 1)節水、節能的給水排水設備及附件的開發與應用。 2)新型減壓與穩壓設備的研制與應用。 3)安全可靠、經濟使用、運行管理方便的供水技術與方式的研究與推廣運用。 4)高層建筑消防技術與自動控制技術。 5)提高排水系統的過水能力，穩定排水系統壓力的技術措施。 6)低成本，高效能的新型管道材料的開放與運用。、7)熱效率高、體積小的熱水加熱設備的研制與運用。高速發展的建筑業，必將對建筑給水排水提出更高的技術要求，為了適應和推動高層建筑的發展，必須不斷改

10、進和提高高層建筑給水排水技術，使高層建筑給水排水技術達到一個新的水平。2、室內給水系統2.1給水系統的分類 根據用戶對水質、水壓、水量、水溫的要求，并結合外部給水系統情況進行劃分，有3種基本給水系統：生活給水系統，生產給水系統，消防給水系統。1)生活給水系統 供人們在日常生活中飲用、烹飪、盥洗、沐浴、洗滌衣物、沖廁、清洗地面和其他生活用途的用水。近年隨著人們對飲水品質要求不斷提高，在某些城市、地區或高檔住宅小區、綜合樓等實施分質供水，管道直飲水給水系統已進入住宅。2)生產給水系統 供生產過程中產品工藝用水，清洗用水、冷飲用水、生產空調用水、稀釋用水、除塵用水、鍋爐用水、等用途用水。由于工藝過程

11、和生產設備的不同，這類用水的水質要求有較大差異，有的低于生活用水標準，有的遠遠高于生活飲用水標準。3)消防給水系統 消防滅火設施用水，主要包括消火栓、消防卷盤和自動噴水滅火系統噴頭等設施用水。消防水用于滅火和控火，及撲滅火災和控制火勢蔓延。 消防用水對水質要求不高，但必須按照建筑防火規范要求保證供給足夠的水量和水壓4)組合給水系統上述3種基本給水系統可根據具體情況予以合并共用。如：生活生產給水系統、生活消防給水系統、生產消防給水系統、生活生產消防給水系統。2.2給水系統的組成建筑內部給水系統一般有引入管、給水管道、給水附件、給水設備、配水設施和計量儀表等組成。1)引入管 從室外給水管網的接管點

12、引至建筑物內的管段，一般又稱進戶管。引入管段上一般設有水表、閥門等附件。 2)水表節點 水表節點是安裝在引入管上的水表及其前后設置的閥門和泄水裝置的總稱。 3)給水管道 給水管道包括干管、立管、支管、和分支管，用于輸送和分配用水。 干管：又稱總干管，是將水從引入管輸送至建筑物各區域的管段。 立管：又稱豎管，是將水從干管沿垂直方向輸送至各樓層、各不同標高處的管段。 支管：又稱分配管，是將水從立管輸送至各房間內的管段。 分支管：又稱配水支管，是將水從支管輸送至各用水設備處的管段。4)給水附件管道系統中調節用水量、水壓、控制水流方向、改善水質，以及關斷水流，便于管道、儀表和設備檢修的各類閥門和設備。

13、給水附件包括各種閥門、水錘消除器、過濾器、減壓孔板等管路附件。常用的閥門有：截止閥、閘閥、蝶閥、止回閥、液位控制閥、液壓水位控制閥、安全閥；消防給水系統的附件主要有水泵接合器、報警閥組、水流指示器、信號閥門和末端試水裝置等。5)配水設施 生活、生產和消防給水系統管網的終端用水點上的裝置即為配水設施。生活給水系統主要指衛生器具的給水配件或配水龍頭；生產給水系統主要指用水設備；消防給水系統主要指室內消火栓和自動噴水滅火系統中的各種噴頭。6)增壓和貯水設備 增壓和貯水設備包括升壓設備和貯水設備。如：水泵、水泵氣壓罐升壓設備；水箱、貯水池和吸水井等貯水設備。2.3給水方式給水方式即指建筑內部給水系統的

14、供水方案。合理的供水方案，應綜合工程涉及到的各種因素，如技術因素：供水可靠性、水質對城市給水系統的影響、節水節能效果、操作管理、自動化程度等；經濟因素：基建投資、年經常費用、現值等；社會和環境因素：對建筑立面和城市觀瞻的影響、對結構和基礎的影響、占地面積、對環境的影響、建設難度和建設周期、抗寒防凍性能、分期建設的靈活性、對使用帶來的影響等。2.3.1依靠外網壓力的給水方式1)直接給水方式 由室外給水管網直接供水，最為簡單、經濟的給水方式，適用于室外給水管網的水量、水壓在一天內均能滿足用水要求的建筑。 2)設水箱的給水方式 設水箱的給水方式宜在室外給水管網供水壓力周期性不足時采用；低峰用水時，可

15、利用室外給水管網水壓直接供水并向水箱進水，水箱貯備水量。高峰用水時，室外管網水壓不足，則有水箱向建筑給水系統供水。當室外給水管網水壓偏高或不穩定時，為保證建筑內給水系統的良好工況或滿足穩壓供水的要求，也可采用設水箱的給水方式。、依靠水泵升壓給水方式 1)設水泵的給水方式 2)設水泵、水箱聯合的給水方式 3)氣壓給水方式 4)分區給水方式 5)分制給水方式2.4系統選擇根據原始資料，本建筑屋頂層標高31.8m，市政提供常年可靠水壓為0.28MPa，在外部供水壓力不能滿足建筑物水壓要求時，則建筑物下層或者地勢較低的部分建筑物，應盡量利用外部水壓供水，而上層或地勢較高的部分建筑物則采取加壓或流量調節

16、裝置供水。2.5給水系統管道布置及附件的要求1)各層給水管道采用暗裝埋地敷設，橫向管道在室內裝修前敷設在墊層中，支管以0.02的坡度坡向泄水裝置。2)在立管、橫支管上設閥門，管徑小于等于50mm時采用截止閥，管徑大于50mm時采用閘閥、蝶閥。3)給水管道不得穿越設備基礎、風道、煙道等，遇到上述設施時應自動繞行。不得敷設在污水溝內，不得穿過伸縮縫、沉降縫。必須穿墻時應采取以下措施預留鋼套管、采用可曲繞附件。4)給水管與污水管平行或交叉埋設的時候，管外壁的最小距離應為0.5m或0.15m。交叉埋設時，一般給水管在上面。5)給水管道穿樓板、墻壁時，需預留孔洞，尺寸一般采用d+50mmd+100mm,

17、管道穿越樓板時應預埋金屬套管。6)給水管道立管及閥門井中管道采用給水無縫鋼管，進入戶型后均采用塑料（PPR）給水管。7)給水鋼管管采用承插式接口，塑料管用粘接或絲接。8)給水管道和設備（除塑料給水管）必須做防腐處理（除銹、刷紅丹兩道）。3、建筑內部排水系統3.1排水系統的組成1)廢水收集器：衛生器具、生產污廢水的排水設備（生產設備受水器）及雨水斗。（1）便溺器具便溺器具設置在衛生間和公共廁所，用來收集糞便污水。便溺器具包括便器和沖洗設備。便器有大便器和小便器，前者分為坐式大便器、蹲式大便器和大便槽，后者分為立式小便器、掛式小便器和小便槽。便溺器具的沖洗設備有沖洗閥和沖洗水箱兩類，其中沖洗水箱又

18、分為高沖洗水箱和低沖洗水箱。（2）盥洗、淋浴器具盥洗、淋浴器具設置在盥洗室、浴室、衛生間和理發室內，包括盥洗槽、洗臉盆、淋浴器、浴盆和凈身器等。（3）洗滌器具洗滌器具包括設在廚房或食堂的洗滌、設在化驗室或?qū)嶒?yàn)室的化驗盆、設在公共的污水池和用于排出地面水的地漏。為了不讓排水管道內的臭氣和有害氣體進入室內，在衛生器具與排水管之間需要設隔臭裝置，最常見的裝置是存水彎。存水彎內的存水稱為水封，其作用是隔斷臭氣和有害氣體。規定水封深度不得小于50mm。坐式大便器與排水管之間不需設置存水彎。2)排水管道排水橫支管、排水立管、排出管。器具排水管：連接衛生器具和排水橫支管之間的短管，除座式大便器等自帶水封裝置

19、的衛生器具外，均應設水封裝置。3)通氣管通氣管是指沒有污（廢）水通過的管段。通氣管有三個作用：向排水管系補給空氣，使水流暢通，更重要的是減小排水管道內氣壓變化幅度，防止衛生器具水封破壞；使建筑物內部排水管道中散發的臭氣和有害氣體能排到大氣中去；管道內經常有新鮮空氣流通，可減輕管道內廢氣銹蝕管道的危害。其作用是把管道內產生的有害氣體排至大氣中去，以免影響室內的環境衛生，減輕廢水、廢氣對管道的腐蝕；在排水時向管內補給空氣，減輕立管內氣壓變化的幅度，防止衛生器具的水封受到破壞，保證水流暢通。4)清通設備一般有檢查口（2m）、清掃口、帶有清通口的90°彎頭、三通和存水彎以及檢查井（3m）等作

20、疏通排水管道之用。5)抽升設備對于污廢水難以自流排至室外時，須設水泵、空氣揚水器和水射器等抽升設備。民用建筑的地下室、人防建筑、高層建筑的地下技術層等地下建筑物內的污（廢）水不能自流排至室外時，必須設置污水抽升設備，常采用潛水排污泵。6)污水局部處理構筑物當建筑內部污水不允許直接排入城市排水系統或水體時，而設置的局部污水處理設施。7)室外排水管道自排出管接出的第一檢查井后至市政排水管道或工業企業排水主干管間的排水管段即為室外排水管道，其任務是將建筑物內的污（廢）水排送到市政或工廠的排水管道中去。3.2排水管道附件1)存水彎（水封管）存水彎是設置在衛生器具排水支管上及生產污（廢）水受水器泄水口下

21、方的排水附件。其構造有S型和P型兩種。在彎曲段內存有50100mm高度的水柱，稱作水封，其作用是阻隔排水管道內的氣體通過衛生器具進入建筑內而污染環境。存水彎的最小水封高度不得小于50mm生器具的構造已有存水彎時，在排水口以下可不設存水彎。2)檢查口與清掃口檢查口是一個帶蓋板的開口短管，安裝高度從地面至檢查口中心為1.0m。清掃口一般設在排水橫管上，清掃口頂與地面相平。橫管始端的清掃口與管道垂直的墻面距離不得小于0.15m。埋地管道上的檢查口應設在檢查井內，檢查井直徑不得小于0.7m。3)通氣帽在通氣管頂端應設通氣帽，以防止雜物進入管內。甲型通氣帽采用20號鐵絲編繞成螺旋形網罩，可用于氣候較暖和

22、的地區；乙型通氣帽采用鍍鋅鐵皮制成，適用于冬季室外溫度低于12的地區，它可避免因潮氣結冰霜封閉網罩而堵塞通氣口的現象發生。4)隔油具通常用于廚房等場所。對排入下水道前的含油脂污水進行初步處理。隔油具裝在水池的底板下面，亦可設在幾個小水池的排水橫管上。排水鑄鐵管件：排水鑄鐵管件有：45°、90°彎頭，45°、90°TY形三通、斜三通、正三通、TY形異徑三通、T形異徑三通、檢查口、S形存水彎、P形存水彎、地漏和掃除口等。3.3排水管道布置與敷設條件排水管道布置與敷設要求要滿足三個水力要素：管道充滿度、流速和坡度。1)管線最短、水力條件好排水立管應設在最臟、雜

23、質最多及排水量大的排水點，以便盡快地接納橫支管的污水而減少管道堵塞機會。排水管應以最短距離通向室外。排水管應盡量直線布置，當受條件限制時，宜采用兩處45°彎頭或乙字彎。衛生器具排水管與排水橫支管宜采用90°斜三通連接。橫管與橫管及橫管與立管的連接宜采用45°三（四）通或90°斜三（四）通。也可采用直角順?biāo)ɑ蛑苯琼標耐ǖ扰浼?。排水立管與排水管端部的連接，宜采用兩個45°彎頭或彎曲半徑不小于4倍管徑的90°彎頭。排出管宜以最短距離通至室外，以免埋設在內部的排水管道太長，產生堵塞、清通維護不便等問題；排水管道過長則坡降大，必須加深室外

24、管道的埋深。排出管與室外排水管道連接時，排出管管頂標高不得低于室外排水管管頂標高，其連接處的水流轉角不得小于90°。當有跌落差并大于0.3m時，可不受角度限制。最低排水橫支管連接在排出管或排水橫干管上時，連接點距立管底部水平距離不宜小于3.0m。當排水立管僅設伸頂通氣管（無專用通氣管）時，最低排水橫支管與立管連接處，距排水立管管底垂直距離不得小于規定。當建筑物超過10層時，底層生活污水應設單獨管道排至室外。2)便于安裝、維修和清通盡量避免排水管與其他管道或設備交叉。當排出管與給水引入管布置在同一處進出建筑物時，為便于維修和避免或減輕因排水管滲漏造成土壤潮濕腐蝕和污染給水管道的現象，給

25、水引入管與排出管管外壁的水平距離不得小于1.0m。管道一般應在地下埋設或敷設在地面上、樓板下明裝，如建筑或工藝有特殊要求時，可在管槽、管道井、管溝或吊頂內暗設，但應便于安裝和維修。管道應避免布置在可能受設備振動影響或重物壓壞處，因此管道不得穿越生產設備基礎。管道應盡量避免穿過伸縮縫、沉降縫，若必須穿越時應采取相應的技術措施，以防止管道因建筑內部物的沉降或伸縮受到破壞。排水立管中心與墻面距離：立管直徑（）5075100125150200管軸與墻面距（）507080901101303)生產及使用安全排水管道的位置不得妨礙生產操作、交通運輸或建筑物的使用。排水管道不得布置在遇水引起燃燒、爆炸或損壞的

26、原料、產品與設備上面。架空管道不得布置在居室、食堂、廚房主副食操作間的上方；也不能布置在食品儲藏間、大廳、圖書館和對衛生有特殊要求的廠房。架空管道不得吊設在食品倉庫、貴重商品倉庫、通風室及配電間內。生活污水立管應盡量避免穿越臥室、病房等對衛生及安裝要求較高的房間，并應避免靠近與臥室相鄰的內墻。管道不得穿過煙道、風道。當建筑物有防結露要求時，應在管道外壁有可能結露的地方，采取防露措施。管道穿越地下室外墻或地下構筑物的墻壁處，應采取防水措施。4)保護管道不受損壞排水埋地管道，不得布置在可能承受重物施壓處或穿越生產設備基礎。在特殊情況下，應與有關專業協商處理。排水管道不得穿過沉降縫、煙道和風道，并不

27、得穿過伸縮縫。當受條件限制必須穿過時，應采取相應的技術措施。排水管道穿過承重墻或基礎時，應預留孔洞。并且管頂上部凈空尺寸不得小于建筑物沉降量，一般不宜小于0.15m。排水立管穿越樓板時，應設套管，對于現澆樓板應預留孔洞或鑲?cè)胩坠埽淇锥闯叽缫蟊裙軓酱?0100mm。在廠房內排水管道最小埋深應符合規定，在鐵軌下應采用鋼管或給水鑄鐵管，并且最小埋深不得小于1.0m鑄鐵排水管在下列情況下，應設置柔性接口。高聳建筑物和建筑高度超過100m的建筑物內。排水立管高度在50m以上或在抗震設防的9度地區。其他建筑在條件許可時，也可采用柔性接口。排水埋地管道應進行防腐處理。排水立管應采用管卡固定，管卡間距不得

28、超過3.0m，管卡宜設在立管接頭處；懸空管道采支、吊架固定，間距不大于1.0m。5)防止水質污染下列設備和容器不得與污（廢）水管道系統直接連接，應采取間接排水的方式。生活飲用水貯水箱（池）的泄水管和溢流管。廚房內食品設備及洗滌設備的排水。醫療滅菌消毒設備的排水。蒸發式冷卻器、空氣冷卻塔等空調設備的排水。貯存食品或飲料的冷藏間、冷藏庫房的地面排水和冷風機溶霜水盤的排水。間接排水是指衛生器具或用水設備排出管（口）與排不管道直接相連，中間應有空氣間隔斷，使排水管出口直接與大氣相通，以防水質受到污染。間接排水口最小空氣間隙表間接排水管管徑排水口最小空氣間隙255032501005015

29、0注：飲料用貯水箱的間接排水口最小空氣間隙，不得小于150mm。設備間的排水宜排入鄰近的洗滌盆，如不可能時，可設置排水明溝、排水漏斗或容器。間接排水的漏斗或容器不得產生濺水、溢流，并應布置在容易檢查、清潔的位置。排水管與其他管道共同埋設時，最小水平凈距為1.03.0m，垂直凈距為0.150.2m左右。如果排水管平行設在給水管之上，并高出凈距1.5m以上時，其水平凈距不得小于5.0m。交叉埋設時，垂直凈距不得小于0.4m，并且給水管應設有保護套管。3.4檢查口、清掃口和檢查井的設置要求1)排水立管上應設檢查口，其間距不宜大于10m，當采用機械清通時不宜大于15m，但在建筑物的底層和頂層必須設置。

30、2)立管上檢查口的中心距地面的高度一般為1.0m，與墻面成15°夾角。檢查口中心應高出該層衛生器具上邊緣0.15m。3)立管上如果裝有乙字管，則應在乙字管上裝設檢查口。4)在排水橫管的直線管段上的一定距離處，應設清掃口，其最大間距符合規定。5)當排水橫管連接衛生器具數量較多時，在橫管起端應設置清掃口。連接2個及2個以上大便器的排水橫管。連接3個及3個以上衛生器具的排水橫管。6)在水流轉角小于135°的污水橫管上，應設清掃口。7)管徑小于100mm的排水管道上，設置清掃口的尺寸應與管道同徑；管徑等于或大于100mm的排水管道上設置的清掃口，其尺寸應采用100mm。8)污水立管

31、上的檢查口或排出管上的清掃口至室外排水檢查井中心的最大長度，按規定確定。9)清掃口不能高出地面，必須與地面相平。污水橫管起端的清掃口與墻面的距離不得小于0.15m。10)不散發有害氣體和大量蒸汽的工業廢水排水管道在下列情況下，可在室內設檢查井。在管道轉彎或連接支管處。在管道管徑及坡度改變處。在直線管段上每隔一定距離處（生產廢水不宜大于30m；生產污水不宜大于20m）。3.5管道布置與敷設要求除符合前面所述的基本要求外，還應符合建筑排水UPVC管道工程技術規程GJ/T29-88的規定。1)管道不宜布置在熱源附件，當不能避免并導致管道表面溫度大于60時，應采取隔熱措施。立管與家用灶具邊緣凈距不得小

32、于0.4m。2)橫干管不宜穿越防火分區分隔墻和防火墻；當不可避免時，應在管道穿越墻體處的兩側，采取防火災貫穿的措施。3)管道穿越地下室外墻時應采取防滲漏措施。4)高層建筑中室內排水管道布置應符合下列規定。立管宜暗設在管道井或管窿內。立管明設且管徑大于或等于110mm時，在立管穿越樓板層處采取防止火災貫穿的措施。如設阻火圈、防火套管。管徑大于或等于110mm的明敷排水橫支管，當接入管道井、管窿內的立管時，在穿越管道井、管窿壁處應采取防止火災貫穿的措施。5)排水立管僅設伸頂通氣管時，最低橫支管與立管連接處至排出管管底的垂直距離應符合規定。6)當排水立管在中間層豎向拐彎時，排水支管與橫管連接點至立管

33、底部水平距離不得小于1.5m，排水豎支管與立管拐彎處的垂直距離不得小于0.6m。7)伸頂通氣管應高出屋面（含隔熱層）0.3m，且應大于最大積雪厚度。在經常有人活動的屋面，通氣管伸出屋面不得小于2.0m。伸頂通氣管管徑不宜小于立管管徑，并且最小管徑不宜小于110m。8)排水立管應設伸頂通氣管，頂端應設通氣帽。當無條件設置伸頂通氣管時，宜設置補氣閥。9)管道受環境溫度變化而引起的伸縮量L=L··t。為線脹系數，采用（68）×105，m/（m·）10、伸縮節設置位置應靠近水流匯合管件，并應符合下列規定。立管穿越樓層處為固定支承且排水支管在樓板之下接入時，伸縮節

34、應設置于水流匯合管件之下。立管穿越樓板處為固定支承且排水支管在樓板之上接入時，伸縮節應設于水流匯合管件之上。立管穿越樓層處如不固定支承時，伸縮節可設置于水流匯合管件之上或之下均可。立管上無排水支管接入時，可按伸縮節設計間距，置于樓層任何部位均可。橫管上設置伸縮節應設于水流匯合管件上游端。立管穿越樓層處為固定支承時，伸縮節不得固定；伸縮節固定支承時，立管穿越樓層處不得固定。伸縮節插口應順?biāo)鞣较?。埋地或埋設于墻體、砼柱體內的管道不應設伸縮節。11、清掃口或檢查口設置應符合下列規定。立管在底層或樓層轉彎處應設置檢查口，在最冷月平均氣溫低于13的地區，立管應在最高層距層內頂棚0.5m處設置檢查口。立

35、管宜每六層設一個檢查口。在水流轉角小于135°的橫干管上應設檢查口或清掃口。公共建筑內，在連接4個及4個以上大便器的污水橫管上宜設置清掃口。12、當排水管道在地下室、半地下室或室外架空布置時，立管底部設支墩或采取固定措施。13、排水立管每層設檢修門，檢修門宜開向走廊。14、進入管道井檢修時，管道之間要留有不小于0.5米的通道。15、排水管材采用硬聚氯乙烯管，既UPVC管。 16、通氣管高出屋面不得小于700mm，但必須大于最大積雪厚度。通氣管頂端應裝設風帽或網罩。17、排水立管在垂直方向轉彎處設45度彎頭連接。18、立管沿墻敷設時，其軸線與墻距離L不得小于下列規定：DN50mm，L=

36、100mm，DN75mm，L=150mm。19、排水管與室外排水管連接處設置檢查井，檢查井距離建筑物的距離不小于3m，并與給水管引入管外壁的水平距離不得小于1.0m4、消防系統在建筑物內部設置消防給水系統，用于撲滅建筑物中一般物質的火災，是最經濟有效的方法。建筑消防給水系統按功能和作用原理不同可分為室內消火栓給水系統、自動噴水滅火系統等。4.1室外消防給水水源建筑室外消防給水系統是指多幢建筑所組成的小區及建筑群的室外消防給水系統。消防用水可由市政給水管網（城鎮、居住區、企業單位的室外消防給水，一般均采用低壓給水系統，即消防時市政管網中最不利點的供水壓力為大于或等于0.1MPa。）、天然水源（枯

37、水期最低水位及寒冷地區冰凍）或消防水池供給，為了確保供水安全可靠，高層建筑室外消防給水系統的水源不宜少于兩個。4.2室外消防水壓高壓消防給水系統要求管網內經常保持足夠的壓力，火場上不再使用消防車或水泵加壓，在保證用水總量達到最大時，在任何建筑物最高處，水槍的充實水柱仍不小于10m。室外臨時高壓給水系統要求管道內平時水壓不高，當接到火警時，開啟高壓消防水泵，使管道內的壓力迅速達到高壓給水管道系統的要求。在室外低壓消防給水系統中，管道內平時水壓較低，保證最不利點消火栓的壓力不小于0.1MPa即可，當發生火災時，由消防車或移動式消防泵進行加壓，提供水槍所需要的壓力。目前，我國市政給水管實行低壓消防制

38、。通常多采用幾幢建筑合用一座消防泵房或每幢建筑物設獨立的消防泵房的臨時高壓給水系統。4.3消防系統的選擇本工程為建筑高度低于100的一類高層公共建筑，同一時間按一個著火點進行消防設防。系統由蓄水池-消防水泵-屋頂水箱聯合供水，管網豎向呈環狀，底層和頂層的消防橫管也呈環狀，室內每層均設消火栓。保證每一部位均有兩股充實水柱同時到達，水槍充實水柱為10m，消火栓箱內設65mm消火栓一個19mm水槍一只，65mm、L=25m麻質襯膠水龍帶一條，消防按鈕一個，指示燈一只，25自救卷盤一個。由于低層消火栓承受的靜壓過大，故七層及七層以下消火栓采用減壓穩壓消火栓。高層民用建筑設計防火規范（GB50045-9

39、5，2005年版，以下簡稱高規）.2條規定，消防給水豎向分區供水時，在消防車供水壓力范圍內的分區，應分別設置水泵接合器。其條文明確提出：只有采用串聯給水方式時，上區用水由下區水箱抽水供給，可僅在下區設水泵接合器，供全樓使用。消防給水系統選擇按使用性質、火災危險性、疏散和撲救難度劃分，本建筑為二類建筑，耐火等級為二級。本建筑的室內消火栓給水系統由消防水源、室內消防給水管網、供水設施、室內消火栓組件構成。消防水源本建筑的消防水源采用設置消防水池的方式，設在一層，在消防最高水位處留出氣孔；屋頂設置消防水箱，采用氣壓給水方式，詳細情況見施工圖。室內消防給水管網引入管自消防水池引水至1、2層商場和3層及

40、以上室內消防給水系統，共四條。室內消火栓給水管網與生活給水系統分開獨立設置，并布置成環狀，保證供水干管和每個豎管都能做到雙向供水。管網上設置閥門，將管網分成若干個獨立的管段。供水設施供水設施分為臨時供水設施和主要供水設施。本建筑臨時供水設施采用高位消防水箱，由于本建筑的防火等級為二級，則高位水箱的容積不小于22m3，用以貯存10min的消防用水量。主要的供水設施為消防水泵，消防水泵設在地下一層，兩用一備，用以保證火災發生時消防水泵能夠不間斷供水。水泵采用自灌式吸水，吸水管上設置閘閥，出水管上設止回閥及啟閉閥門，出水管與消防環狀管網連接。室內消火栓組件室內消火栓組件包括有消火栓水槍、消火栓水帶、

41、室內消火栓、室內消火栓箱、水泵接合器、減壓裝置。消火栓水槍產生滅火所需的充實水柱，為直流式，鋁制。充實水柱的長度為10m，噴嘴口徑為19mm。消火栓水帶為65mm的，長度為25m，材質為襯膠。室內消防給水系統各層均設消火栓，為內扣式接口的球形閥龍頭。消火栓栓口離地高度為1.1m，栓口出水方向與設置消火栓的墻面相垂直。屋頂設置試驗消火栓，以供本單位和消防部門定期檢查室內消火栓供水能力時使用。水泵接合器為地上式，在連接水泵接合器的管段上設止回閥、安全閥、閘閥和泄水閥。為保證供水的安全性，在管網內超壓部分應進行減壓，本建筑使用減壓穩壓消火栓。消火栓布置在明顯、經常有人出入，而且使用方便的地方，其間距

42、不大于25m。為了定期檢查室內消火栓給水的能力，在屋頂設有試驗消火栓。室內消火栓箱內設遠距離啟動消防泵的按鈕，以便在使用消火栓滅火的同時啟動消防水泵。屋頂水箱貯有18 m3的消防用水量，置在屋頂?shù)幕A(chǔ)上。 本建筑消防設計由于建筑面積較小、戶型單一、人員聚集程度較低，故未設置噴淋系統，噴淋系統的設計詳見高層民用建筑設計防火規范（GB50045-95）。4.4高層建筑室內消火栓給水系統的布置要求、消火栓的布置及要求高層建筑（除無可燃物的設備層外）和裙房的各層均應設置消火栓。室內消火栓應設在過道、樓板附近等明顯易于取用的地點，嚴禁偽裝消火栓。消防電梯前室應設消火栓。消火栓的間距應保證同層任何部位有兩

43、個消火栓的充實水柱同時到達。間距不應超過30m，裙房不應超過50m。消火栓的充實水柱應通過水力計算確定，當建筑高度不超過100m，充實水柱應不小于10m；當建筑高度超過100m時，充實水柱應不小于13m。消火栓采用同一規格型號，消火栓栓口直徑應為65，水帶長度不應超過25m，水槍噴嘴口徑不應小于19。當消火栓栓口的靜壓力大于0.8MPa 時，應采用分區給水系統。消火栓栓口的出水壓力大于0.5MPa時，消火栓處應設減壓裝置。臨時高壓給水系統的每個消火栓處應設置直接啟動消防水泵的按鈕，并應設有保護按鈕的設施。高層建筑的屋頂應設有檢查用消火栓，采暖地區可設在頂層出口處或水箱間內。檢查用消火栓的充實水

44、柱長度不應小于10m，水帶長采用25m。高級賓館、重要辦公樓、一類建筑的商業樓、展覽館、綜合樓及建筑高度超過100m的其他高層建筑應增設消防卷盤，以便于一般工作人員撲滅初期火災。、室內消防給水管道的布置及要求高層建筑室內消防給水系統應與生活、生產給水系統分開獨立設置。室內消防給水管道應布置成環狀，以保證供水干管和每個消防豎管道都能雙向供水。室內管道的進水管不應少于兩條，宜從建筑物的不同側引入，當一條引入管發生故障時，其余進水管仍能保證消防水量和水壓的要求。消防豎管的布置，應保證同層相鄰兩個消火栓的水槍充實水柱同時達到防護區的任何部位，每根豎管的直徑應按通過的流量計算確定，但不應小于100。18

45、層及其以下，每層不超過8戶，建筑面積不超過650m2的塔式住宅，在布置兩根消防豎管有困難時，可設一根豎管，但必須采用雙閥雙出口消火栓。室內消火栓給水系統應與自動噴水滅火系統分開設置，如分開設置有困難時，可合用消防泵，但在自動噴水滅火系統的報警閥前必須分開設置。室內消防給水管道應采用閥門分成若干獨立段。閥門的布置應保證檢修管道時，關閉停用的豎管不超過一根，當豎管超過4根時，可關閉不相鄰的兩根。管道上的閥門一般在節點處按n1的原則設置，n為每個節點所連接的管段數。閥門應有明顯的啟閉標志，同時應處于常開狀態。、水泵結合器的要求水泵結合器的數量按室內消防流量計算確定。每個水泵結合器的流量按1015L/

46、s計。水泵結合器不應少于2個。當室內消防采用豎向分區供水時，在消防車供水壓力范圍內的分區，應分別設置水泵結合器。水泵結合器應設在室外便于消防車使用的地點，距室外消火栓或消防水池的距離宜為1540m。水泵結合器在溫暖地區宜采用地上式，寒冷地區采用地下式，應有明顯的標志。墻壁式安裝在建筑物的墻角或外墻處，不占地面位置，且使用方便。安裝見圖集消防水泵結合器安裝86S164。、消防水箱設置要求采用高壓給水系統時可不設水箱。當采用臨時高壓給水系統時，應設高位消防水箱。其消防貯水量為：一類公共建筑不應小于18 m3；二類公共建筑和一類居住建筑不應小于12m3；二類居住建筑不應小于6m3。高位水箱的設置高度

47、應保證最不利點消火栓靜水壓力。當建筑物高度不超過100m，要求高層建筑最不得利點消火栓靜水壓力不低于0.07MPa；當建筑高度超過100m時，不應低于0.15MPa。否則，應設增壓設施。并聯分區消防給水系統的分區消防水箱容量應與高位消防水箱相同。消防用水與其他用水合用水箱時，應有確保消防用水不作它用的技術措施。除串聯消防給水系統外，發生火災時由消防水泵供給的消防用水不應進入高位水箱。設有高位消防水箱的消防給水系統，其增壓設施應符合以下規定。增壓水泵的出水量，對消火栓給水系統應不大于5L/s；對自動噴水滅火系統應不大于1 L/s。氣壓水罐的調節水量宜為450L。4.5消防泵的選擇要求1、室內消防

48、水泵應按消防時所需的水槍實際出流量進行設計，其揚程應滿足消火栓給水系統所需的總壓力的需要。室外消防水泵按室內、室外消防用水量之和設計。2、水泵選擇時，宜選擇Q-H性能曲線較平緩的泵型，以免水泵發生喘振。3、消防給水系統設置一臺備用水泵，其工作能力不小于消防工作泵中最大一臺工作泵的工作能力。4、一組消防水泵的吸水管不宜少于兩條，當其中一條損壞或檢修時，其余吸水管應能通過全部流量。消防水泵房應不小于兩條供水管與環狀管網連接。5、消防水泵應采用自灌式吸水，其吸水管上應設閥門。供水管上應設試驗和檢查用的壓力表和DN65的放水閥門，以方便水泵的檢查與試驗。6、當市政給水環形干管允許直接吸水時，消防水泵應

49、直接從室外給水管網吸水。如采用直接吸水時，水泵揚程計算應考慮室外給水管網的最低壓力，并以室外管網的最高水壓校核水泵的工作情況。7、消防水泵房與消防控制中心之間，應設直接通訊的設備。5、雨水系統5.1建筑雨水排水系統屋面雨水排水系統分為外排水系統、內排水系統和混合排水系統。5.2雨水排水系統的選擇本建筑所屬區域?yàn)楸狈胶涞貐^(qū)，故選擇內排水系統比較適合當?shù)氐膶?shí)際情況，屋頂上屋面雨水，由敷設在柱內的立管引到地下室再排到建筑物外，本建筑的回水面積較小，直接采用單斗雨水系統，排水安全性較高。由于降水不可人為控制，雨水系統設計不安全對建筑尤其是對高層建筑的損害非常大，因此高層建筑屋面雨水設計重現期的取值應

50、慎重。建筑給水排水設計規范條規定，重要公共建筑屋面雨水設計重現期不宜小于10年，4.9.9條規定，重要的公共建筑的屋面雨水排水工程與溢流設施的總排水能力不應小于50年重現期的雨水量。本建筑取其重現期為10年。除了設計重現期的取值問題外，還有一個問題需要考慮，由于建筑高度較高，目前常用的65型、87型雨水斗設計流態為重力流但需要考慮由于建筑高度引起的靜壓力，建議雨水管材在普通鋼管壓力范圍內選用普通鋼管，承壓比較高的部分采用無縫鋼管。本建筑采用87型雨水斗，雨水管材采用新型鋼塑管材，這種管材完全能夠滿足設計要求并且施工難度降低。第三部分 設計計算1、給水計算1.1計算原理依據全國民用建筑工程設計技

51、術措施2009建筑給水排水工程（第五版）給水排水設計手冊（第二版，第二冊，建筑給水排水）建筑給水排水設計規范 （GB 50015-2003）（2009年版）進行計算1.2給水設計計算、給水用水室額及時變化系數 查建筑給水排水設計規范（GB-50015-2003）2009年版表住宅最高日生活用水定額及小時變化系數，最高日生活用水定額為130-300（L/人.d），本設計取250（L/人.d）；小時變化系數 Kh取2.8-2.3，本設計取2.5；、最高日生活用水、最高日最大時用水量、設計秒流量住宅樓分為二區（低、高），低區為1-3層，高區為4-18層；低區采用市政壓力供水，高區采用一層水泵間加壓泵

52、供水。、貯水池容積式中：V貯水池有效容積（m3）； Qb水泵進水量（m3/h)； Qj水泵出水量（m3/h)； Tb水泵最長連續運行時間； Tt水泵運行的間隔時間； Vf消防貯備水量（m3）； Vs生產事故備用水量（m3）；由于資料不足：故的調節水量按建筑給水排水規范取不小于建筑最高日用水量的15%20%，本設計取20%，僅考慮調節水量作用，則： 取V=12m3，長寬高分別為2m、2m、3m。、室內所需壓力 （1）計算最大用水時衛生器具給水當量平均出流概率：式中：U0 - 生活給水管道的最大用水時衛生器具給水當量平均出流概率（%）； qL - 最高用水日的用水定額；本設計?。ㄈ?D

53、）； m - 每戶用水人數； 本設計取m=3.5； Kh - 小時變化系數； 本設計取Kh=2.8； Ng - 每戶設置的衛生器具給水當量數； T - 用水時數（h）；本設計取T=24h； 0.2 - 一個衛生器具給水當量的額定流量（L/s）； （2）計算衛生器具給水當量的同時出流概率： 式中：U - 計算管段的衛生器具給水當量同時出流概率（%）； c - 對應于不同U0的系數； Ng - 計算管段的衛生器具給水當量總數； （3）計算管段的設計秒流量：式中：qg - 計算管段的設計秒流量（L/s）； U - 計算管段的衛生器具給水當量同時出流概率（%）； Ng - 計算管段的衛生器具給水當量總數； 查建筑給水排水設計規范（GB-50015-2003）2009年版表得：坐便器N=0.5，洗臉盆N=0.75，淋浴器N=0.75，洗衣機N=1.0，雙格洗菜盆N=1.0。根據公式先求出平均出流概率U0 ，查建筑給水排水工程（第五版）表2
