IP網絡的性能測試分析

1、IP網絡的性能測試分析1 引言IP 網絡性能測試是保證網絡高性能、高可靠性的基本手段，也是為被測網絡提供一個客觀的量化指標，幫助企業和運營商進行網絡評估驗收；其次，網絡測試還能夠提供未來網絡規劃和業務開展的依據。2 測試范疇IP 承載網性能的測試從測試范疇來講，可以分為設備性能測試、網絡性能測試。設備性能測試是單點層面的測試，主要是對 IP 網中的各網元設備（如交換機）進行性能測試；網絡性能測試是延伸層面的測試，主要是對網絡端到端性能、全網性能進行的測試。目前，IP 承載網性能測試的內容包括吞吐量、時延、丟包、抖動等性能指標，通常采用專用的性能測試儀來完成測試。一般來講，首先在完成設備性能測試

2、的基礎上，才會開展網絡性能測試，而且還會采用從局部網絡性能測試到全網性能測試的方式。3 測試標準3.1 網絡 2-3 層測試的標準通常采用業界較廣泛認可的 RFC 標準，包括 RFC1242,RFC2544RFC2885RFC2889 等，其中 RFC2544 定義了網絡互聯設備最基本的基準性能測試指標，包括：吞吐量（Throughput）指標定義：在不發生數據包丟失情況下，被測設備能夠支持的最大傳輸速率。時延（Latency）指標定義：測試數據包通過被測設備所需要的時間。丟包率（Framelossrate）指標定義：在一定負載下，被測設備丟失數據包的比例。背靠背（Back-to-backfr

3、ame）指標定義： 在最大速率下， 在不發生數據包丟失前提下被測設備可以接收的最大突發數據包 （Burst）的數目。除了上述基準性能測試外，在 IP 網絡環境中，如果要考察網絡互聯設備的交換性能、路由性能還需要參照 RFC2889RFC1771,RFC2328 等標準進行測試。3.2 網絡 4-7 層業務承載能力建設 IP 承載網的主要目的是可以在上面平穩地運行各種用戶需要的業務（如 HTTPFTP,E-mail,Voice,Video 等業務的支持情況），這些業務是評估 IP 承載網性能的重要組成部分。IP 承載網對業務測試的主要評價指標包括：HTTP 每條路由都有 HTTPGETW 問請求

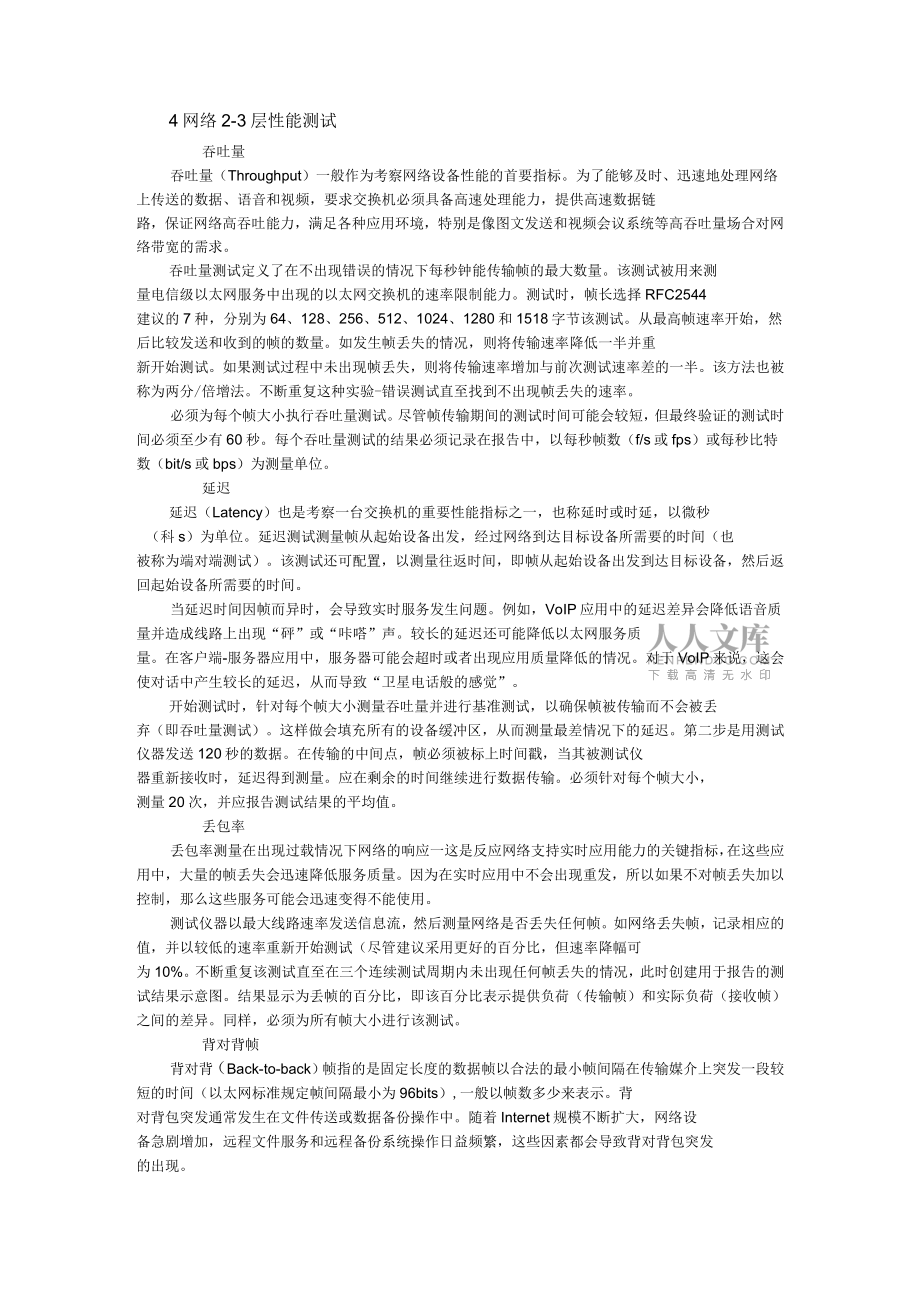

4、，系統能夠處理并發連接數的數量，以及系統能夠處理連接數的速率。FTP 每條路由上傳和/或下載文件的最大有效吞吐量（Goodput）。E-mail（POP3,SMTPIMAP）：主要評估網絡和系統能夠處理郵件的速率（每秒鐘發送或接收郵件的數量、發送或接收附件的數量等）。Voice：每條路由上 IP 電話呼叫的語音質量（MOS。Video：每條路由上 VODB 頻點播的視頻質量（MDI,MOS_V。4 網絡 2-3 層性能測試吞吐量吞吐量（Throughput）一般作為考察網絡設備性能的首要指標。為了能夠及時、迅速地處理網絡上傳送的數據、語音和視頻，要求交換機必須具備高速處理能力，提供高速數據鏈路

5、，保證網絡高吞吐能力，滿足各種應用環境，特別是像圖文發送和視頻會議系統等高吞吐量場合對網絡帶寬的需求。吞吐量測試定義了在不出現錯誤的情況下每秒鐘能傳輸幀的最大數量。該測試被用來測量電信級以太網服務中出現的以太網交換機的速率限制能力。測試時，幀長選擇 RFC2544建議的 7 種，分別為 64、128、256、512、1024、1280 和 1518 字節該測試。從最高幀速率開始，然后比較發送和收到的幀的數量。如發生幀丟失的情況，則將傳輸速率降低一半并重新開始測試。如果測試過程中未出現幀丟失，則將傳輸速率增加與前次測試速率差的一半。該方法也被稱為兩分/倍增法。不斷重復這種實驗-錯誤測試直至找到不

6、出現幀丟失的速率。必須為每個幀大小執行吞吐量測試。 盡管幀傳輸期間的測試時間可能會較短， 但最終驗證的測試時間必須至少有 60 秒。每個吞吐量測試的結果必須記錄在報告中，以每秒幀數（f/s 或 fps）或每秒比特數（bit/s 或 bps）為測量單位。延遲延遲（Latency）也是考察一臺交換機的重要性能指標之一，也稱延時或時延，以微秒（科 s）為單位。延遲測試測量幀從起始設備出發，經過網絡到達目標設備所需要的時間（也被稱為端對端測試）。該測試還可配置，以測量往返時間，即幀從起始設備出發到達目標設備，然后返回起始設備所需要的時間。當延遲時間因幀而異時，會導致實時服務發生問題。例如，VoIP 應

7、用中的延遲差異會降低語音質量并造成線路上出現“砰”或“咔嗒”聲。較長的延遲還可能降低以太網服務質量。在客戶端-服務器應用中，服務器可能會超時或者出現應用質量降低的情況。對于 VoIP 來說，這會使對話中產生較長的延遲，從而導致“衛星電話般的感覺”。開始測試時，針對每個幀大小測量吞吐量并進行基準測試，以確保幀被傳輸而不會被丟棄（即吞吐量測試）。這樣做會填充所有的設備緩沖區，從而測量最差情況下的延遲。第二步是用測試儀器發送 120 秒的數據。在傳輸?shù)闹虚g點，幀必須被標上時間戳，當其被測試儀器重新接收時，延遲得到測量。應在剩余的時間繼續進行數據傳輸。必須針對每個幀大小，測量 20 次，并應報告測試結

8、果的平均值。丟包率丟包率測量在出現過載情況下網絡的響應一這是反應網絡支持實時應用能力的關鍵指標， 在這些應用中，大量的幀丟失會迅速降低服務質量。因為在實時應用中不會出現重發，所以如果不對幀丟失加以控制，那么這些服務可能會迅速變得不能使用。測試儀器以最大線路速率發送信息流，然后測量網絡是否丟失任何幀。如網絡丟失幀，記錄相應的值，并以較低的速率重新開始測試（盡管建議采用更好的百分比，但速率降幅可為 10%。不斷重復該測試直至在三個連續測試周期內未出現任何幀丟失的情況，此時創建用于報告的測試結果示意圖。結果顯示為丟幀的百分比，即該百分比表示提供負荷（傳輸幀）和實際負荷（接收幀）之間的差異。同樣，必須

9、為所有幀大小進行該測試。背對背幀背對背（Back-to-back） 幀指的是固定長度的數據幀以合法的最小幀間隔在傳輸媒介上突發一段較短的時間（以太網標準規定幀間隔最小為 96bits）,一般以幀數多少來表示。背對背包突發通常發生在文件傳送或數據備份操作中。隨著 Internet 規模不斷擴大，網絡設備急劇增加，遠程文件服務和遠程備份系統操作日益頻繁，這些因素都會導致背對背包突發的出現。其他指標測試混合幀長度測試網絡中存在多種業務，在 2 層數據幀（Frame）的概念上，表現出有各種不同長度數據幀同時在進行轉發，所以測試混合幀長度對網絡基準性能測試顯得尤為重要。轉發抖動測試在 IP 的概念中，抖

10、動是理想的數據包到達時間與實際到達時間的時間差，度量單位用時間（秒）來表示。抖動有多種業務，特別是語音和視頻業務影響很大，所以網絡的抖動性能指標是一個非常重要的測試項。長期穩定性測試長期運行的網絡，穩定性要達到 99.999%的可靠性，長期穩定性測試是必不可少的測試項目，從測試角度看，測試儀表必須能夠?qū)﹂L期（1 天、1 周或者一個月）測試運行的結果進行實時記錄，并且最好有圖形實時顯示，這樣可以對網絡長期測試情況一目了然，也便于后期結果分析。特定時間性能測試網絡中的流量在不同時間也有很大差別，通常早上 9-10 點，下午 2-3 點，晚上 8-9 點流量對網絡的壓力最大，可以根據不同的測試目的和需要選擇忙時或者閑時進行網絡測試。5 網絡 4-7 層測試4-7 層業務測試一般有兩種測試方法，第一種是測試儀表僅仿真多種真實業務類型。這種測試方法比較簡單，測試儀表仿真業務的客戶端和服務器端，分別模擬 HTTP 訪問，F(xiàn)TP下載，SMT 林口 POP3 語音或視頻等真實應用。從測試步驟上來說，一般要先進行單一業務的測試，驗證網絡對單一業務的承載能力；然后進行混合業務的測試，同時啟動 QoS 保證機制，驗證多種業務之間是否會互相影響，從而評估承載網對業務的支持能力和性能，驗證各種業務在網絡上的運行效果。另外一種方式是測試儀表仿真多種真實業務類型的同時，還仿真路由設備（比如 CE 設備）和相
