企業管理軟件設計開發部門維護系統設計文檔

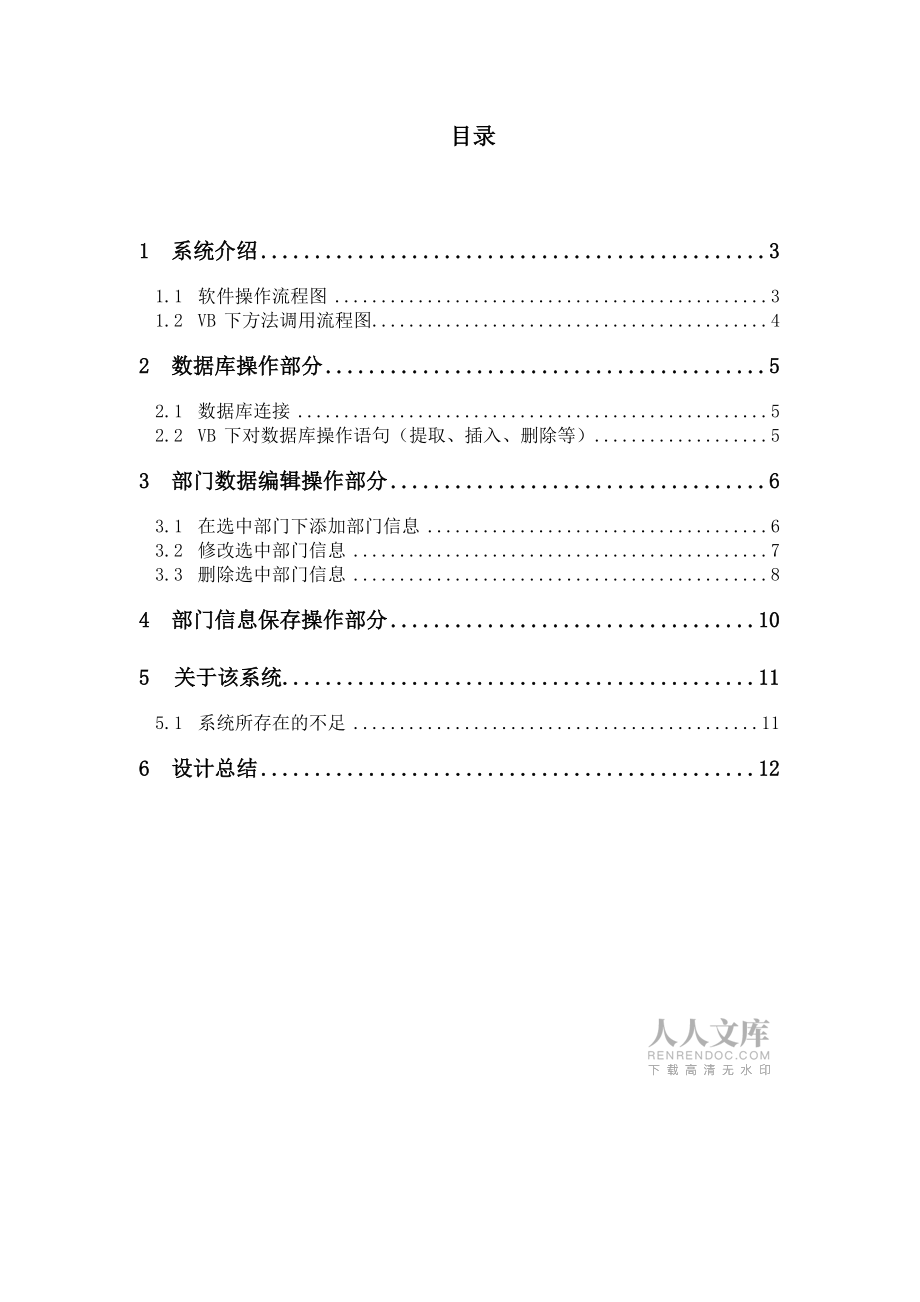

1、企業管理軟件設計開發（部門維護系統）設計文檔設計者：羅紅亮?xí)r間：2009-5-6目錄1 系統介紹31.1 軟件操作流程圖3 1.2 VB 下方法調用流程圖4 2 數據庫操作部分52.1 數據庫連接52.2 VB 下對數據庫操作語句（提取、插入、刪除等）53 部門數據編輯操作部分63.1 在選中部門下添加部門信息63.2 修改選中部門信息73.3 刪除選中部門信息84 部門信息保存操作部分105 關于該系統115.1 系統所存在的不足116 設計總結121前言1.1軟件操作流程圖圖1.1 軟件圖形界面系統界面文件/連接數據庫點擊TreeView控件下欲操作部門編號編輯/添加部門信息編輯/修改部門

2、信息編輯/刪除選中部門信息圖1.2 軟件操作流程圖1.2 VB 下方法調用流程視圖BMWHFm_ConnectSQL.ShowFm_miAdd.ShowFm_miDelete.ShowFm_miAbout.ShowFm_miModify.ShowConnectSQL()CommBOk_Click()CommBOk_Click()CommBOk_Click()CommBOk_Click()BMWH.Form_Load()BMWH.Form_Load()BMWH.Form_Load()BMWH.Form_Load()BMWH.Form_Load()miSave圖1.3 方法調用流程圖2 數據庫操作

3、部分2.1數據庫連接在軟件打開時界面所有控件內容為空，通過 “文件/連接數據庫” 從數據庫下載數據到TreeView控件和MSFlexGrid控件，從而有如圖1.1所示的效果。連接數據庫通過如下配置實現：Public conn As Variant '定義數據庫連接字符Public rs As Variant '定義創建Recordset 對象 Set conn = New ADODB.Connection Set rs = New ADODB.Recordset Set rs1 = New ADODB.Recordset conn.ConnectionString = &qu

4、ot;Driver=sql server;server=USER-EF373E3BAF;uid=sa;pwd=123456;database=BMDB" conn.ConnectionTimeout = 30 conn.Open在連接數據庫前首先要在VB菜單中“工程/引用”從中選擇 microsoft activeX Data objects 2.6 library和 microsoft activeX Data objects recordset 2.8 library兩個組件，這是在連接數據前所必做的工作。目的要為接下來定義ADO的連接對象做好準備。2.2 VB 下對數據庫操作語

5、句（提取、插入、刪除等）提取語句：rs.Open "select * from BMDM", conn, adOpenStatic, adLockReadOnly, adCmdText插入語句：sql = "insert into BMDM(表元素) values (待插入值)"conn.Execute (sql) '執行上面的sql語句刪除語句：sql = "delete from BMDM where 條件表達式" conn.Execute (sql)3 部門數據編輯操作部分3.1在選中部門下添加部門信息部分程序如下：判斷

6、部門編號在組織機構中是否有同編號處理代碼：rs.Open "select * from BMDM", conn, adOpenStatic, adLockReadOnly, adCmdText While Not rs.EOF If txt5 = "0000" Then BMID_Flag = True End If If txt5 = rs("BMID") Then BMID_Flag = True End If rs.MoveNext Wend rs.Close判斷部門名稱在同級下是否同名處理代碼：rs.Open "se

7、lect BMMC from BMDM where SJBMID='" & BMWH.TV_Select & "'", conn, adOpenStatic, adLockReadOnly, adCmdText While Not rs.EOF If txt6 = rs("BMMC") Then BMMC_Flag = True End If rs.MoveNext Wendrs.Close做插入處理部分代碼：If BMID_Flag = True Then MsgBox "部門編號在組織機構中有同編號

8、的同名沖突，請重設！", vbOKOnly, "沖突提示" txt(5).Text = "" txt(5).SetFocus BMID_Flag = False Else If BMMC_Flag = True Then MsgBox "部門名稱與同級目錄下部門名稱有同名沖突，請重設！", vbOKOnly, "沖突提示" txt(6).Text = "" txt(6).SetFocus BMMC_Flag = False Else If txt5 = "" The

9、n MsgBox "部門編號不能為空，請?jiān)O(shè)置！", vbOKOnly, "非空提示" txt(5).SetFocus Else If txt6 = "" Then MsgBox "部門名稱不能為空，請?jiān)O(shè)置！", vbOKOnly, "非空提示" txt(6).SetFocus Else sql = "insert into BMDM(BMID,BMMC,BZ,SJBM,SJBMID) values ('" & txt5 & "' ,

10、'" & txt6 & "','" & txt7 & "','" & txt8 & "','" & txt9 & "')" conn.Execute (sql) txt(5).Text = "" txt(6).Text = "" txt(7).Text = "" MsgBox "部門已經成功添加！",

11、 vbOKOnly, "OK" BMWH.Form_Load Unload Me End If End If End IfEnd If先判斷整個組織機構中是否有同編號，如果有則將存在同編號標志BMID_Flag置為True，然后再判斷同級下是否有同部門名稱，如果有則將同部門名稱標志置BMMC_Flag置為True。接下來就根據標志位的取值做部門的插入操作。3.2修改選中部門信息做修改處理部分代碼：If BMID_Flag = True Then MsgBox "部門編號在組織機構中有同編號的同名沖突，請重設！", vbOKOnly, "沖突提示

12、" Txt(5).Text = txt5 Txt(5).SetFocus BMID_Flag = False Else If BMMC_Flag = True Then MsgBox "部門名稱與同級目錄下部門名稱有同名沖突，請重設！", vbOKOnly, "沖突提示" Txt(6).Text = txt6 Txt(6).SetFocus BMMC_Flag = False Else If txt5 = "" Then MsgBox "部門編號不能為空，請?jiān)O(shè)置！", vbOKOnly, "非空

13、提示" Txt(5).SetFocus Else If txt6 = "" Then MsgBox "部門名稱不能為空，請?jiān)O(shè)置！", vbOKOnly, "非空提示" Txt(6).SetFocus Else 'sql = "update BMDM set BMID='" & txt5 & "',BMMC='" & txt6 & "',BZ='" & txt7 & &qu

14、ot;' where BMID='" & txt5 & "'" rs.Open "select * from BMDM where SJBMID='" & Txt(0).Text & "'", conn, adOpenStatic, adLockReadOnly, adCmdText While Not rs.EOF '將其子部門的 SJBMID 對應的修改成修改項 txt0 = rs("BMID") txt1 = rs(&q

15、uot;BMMC") txt2 = rs("BZ") txt3 = rs("SJBM") txt4 = txt5 sql = "delete from BMDM where BMID='" & txt0 & "'" conn.Execute (sql) sql = "insert into BMDM(BMID,BMMC,BZ,SJBM,SJBMID) values ('" & txt0 & "' , '&

16、quot; & txt1 & "','" & txt2 & "','" & txt3 & "','" & txt4 & "')" conn.Execute (sql) rs.MoveNext Wend rs.Close sql = "delete from BMDM where BMID='" & Txt(0).Text & "'&qu

17、ot; conn.Execute (sql) sql = "insert into BMDM(BMID,BMMC,BZ,SJBM,SJBMID) values ('" & Txt(5).Text & "' , '" & Txt(6).Text & "','" & Txt(7).Text & "','" & Txt(8).Text & "','" & Tx

18、t(9).Text & "')" conn.Execute (sql) BMWH.Form_Load MsgBox "部門已經成功修改！", vbOKOnly, "OK" Unload Me End If End If End IfEnd If在做修改操作之前也和插入操作一樣要做組織機構是否有同編號判斷和同級下是否有同部門名稱判斷，然后再依據判斷得到的標志位進行修改操作。3.3刪除選中部門信息做刪除處理部分代碼：將確定待刪除的數據以數組的形式存儲下來：rs.Open "select BMID from BMD

19、M where SJBMID='" & txt1 & "'", conn, adOpenStatic, adLockReadOnly, adCmdText While Not rs.EOF I = I + 1 ReDim Preserve DelSQL(I) DelSQL(I - 1) = rs("BMID") rs.MoveNext Wend rs.Closen = I I = 1 '從第二個數據開始遍歷 While I < n rs.Open "select BMID from BMD

20、M where SJBMID='" & DelSQL(I) & "'", conn, adOpenStatic, adLockReadOnly, adCmdText While Not rs.EOF n = n + 1 ReDim Preserve DelSQL(n) '數據再次加載 DelSQL(n - 1) = rs("BMID") rs.MoveNext Wend rs.Close I = I + 1 Wend做刪除處理部分代碼：While I < n sql = "delete f

21、rom BMDM where BMID='" & DelSQL(I) & "'" '逐個刪除記錄 conn.Execute (sql) I = I + 1 Wend其實在做這一塊的時候最重要的是要加載選中部門的下級部門信息，然后再做級聯刪除，完成這一塊所用到的一個處理方法是通過數組多次加載來實現。具體做法是先將數組的第一個數據保存為當前獲取的部門編號信息，然后通過遍歷數組中的部門編號信息從數據庫中查找到上級部門編號與當前遍歷到的數組中編號相匹配的部門信息，然后擴大數組空間，將查找到的匹配的部門編號信息再加載到數組中，直到數據

22、庫遍歷結束，這樣所有待刪除的信息也就全部加載到數組中了，然后要做的工作就是逐個刪除與數組中編號相同的數據庫信息了。4 部門信息保存操作部分做保存處理部分代碼：rs.Open "select * from BMDM", conn, adOpenStatic, adLockReadOnly, adCmdText CommD.CancelError = True On Error GoTo ErrHandle ' "取消"異常處理 CommD.FileName = "BMWH" CommD.DefaultExt = "BM

23、WH" CommD.Filter = "(*.doc)|*.doc" CommD.InitDir = "C:Documents and SettingsAll UsersDocuments" CommD.Action = 2 Open CommD.FileName For Output As #1 While Not rs.EOF Print #1, "部門編號： ", rs("BMID") Print #1, "部門名稱： ", rs("BMMC") Print #1, "備注： ", rs("BZ") Prin
