專用銑床工作臺液壓系統設計講解

1、目錄1 前言12 設計技術要求及參數13 確定執行元件14 系統工況分析14.1 動力分析14.2 運動分析35 計算液壓系統主要參數并編制工況圖35.1 預選系統設計壓力35.2 計算液壓缸主要結構尺寸35.3 編制液壓缸的工況圖46 制定液壓回路的方案，擬定液壓系統原理圖76.1 制訂液壓回路方案76.2 擬定液壓系統圖87 計算并選擇液壓元件97.1 液壓泵的計算與選定97.2 電機的選定107.3 液壓控制閥和液壓輔助原件的選定118 驗算118.1 液壓系統的效率118.2 液壓系統的溫升11設計總結13參考文獻14專用銑床工作臺液壓系統設計1 前言作為一種高效率的專用銑床，在日常生

2、活中，廣泛在大批量機械加工生產中應用。本次課程設計是以專用銑床工作臺液壓系統為例，介紹該組合機床液壓系統的設計方法及設計步驟，其中包括工作臺液壓系統的工況分析、主要參數確定、液壓系統原理圖的擬定、液壓元件的選擇以及系統性能驗算等。?液壓傳動?課程設計是整個教學過程中最后一個綜合性教學環節，通過課程設計可以讓我們了解液壓傳動系統設計的基本方法和設計要求，提高我們運用所學理論知識解決具體工程技術問題的能力。能根據設計任務要求，按照正確的設計步驟，擬定出液壓系統。2 設計技術要求及參數一臺專用銑床的工作臺擬采用單桿液壓缸驅動。已知條件如下：銑刀驅動電機功率為P=7.5KW,銃刀直徑為De=120mm

3、,轉速n=350r/min。工作臺質量m1=400kg,工件及夾具最大質量為m2=150kg。工作總行程為Lz=400mm,其中工進行程為Lg=100mm。快進和快退速度均為vk=4.5m/min,工進速度范圍為vg=601000mm/min,往復運動時加、減速時間均為At=0.05so工作臺水平放置，導軌靜摩擦系數為nS=0.2,動摩擦系數為仙d=0.1,以下為該銃床工作臺進給運動的半自動液壓系統設計。3 確定執行元件液壓系統的動力原件是定量葉片泵，執行元件確定為液壓缸（主要運動是往復直線運動）。4 系統工況分析4.1 動力分析銑床工作臺液壓缸在快進階段，啟動時的外負載是導軌靜摩擦阻力；加速

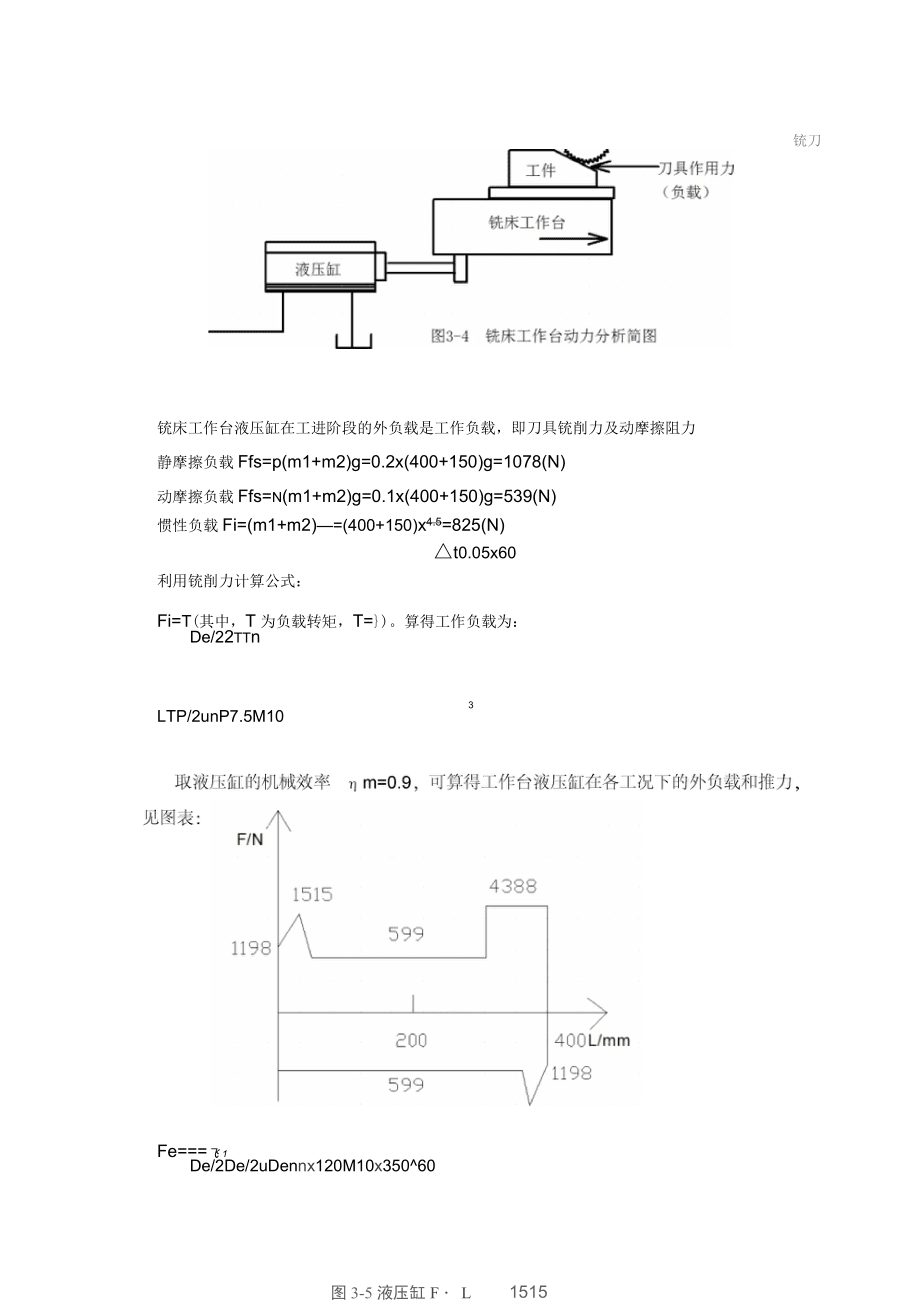

4、的外負載是導軌動摩擦阻力和慣性力；恒速時是動摩擦阻力；在快退階段的外負載是動摩擦阻力，由圖3-4可知：銃刀銃床工作臺液壓缸在工進階段的外負載是工作負載，即刀具銃削力及動摩擦阻力靜摩擦負載Ffs=p(m1+m2)g=0.2x(400+150)g=1078(N)動摩擦負載Ffs=n(m1+m2)g=0.1x(400+150)g=539(N)慣性負載Fi=(m1+m2)=(400+150)x4.5=825(N)t0.05x60利用銃削力計算公式：Fi=T(其中，T為負載轉矩，T=)。算得工作負載為：De/22ttn3LTP/2unP7.5M10Fe=飛1De/2De/2uDennx120M10x35

5、060圖3-5液壓缸FL圖1515表3-7銃床工作臺液壓缸外負載和推力計算結果工況外負裁F/N推力（F/4m）/N計算公式結果快進啟動F=Fst10781198加速F=Ffd+Fi13641515恒速F=Ffd539599工進F=Fe+Ffd39494388快退啟動F=Fst10781198加速F=Ffd+Fi13641515恒速F=Ffd5395994.2 運動分析根據設計要求，可直接畫出液壓缸的速度循環圖（v-l圖），如圖3-65計算液壓系統主要參數并編制工況圖5.1 預選系統設計壓力專用銃床也歸屬半精加工機床，參考表1,預選液壓缸的設計壓力P1=3MPa。5.2 計算液壓缸主要結構尺寸由

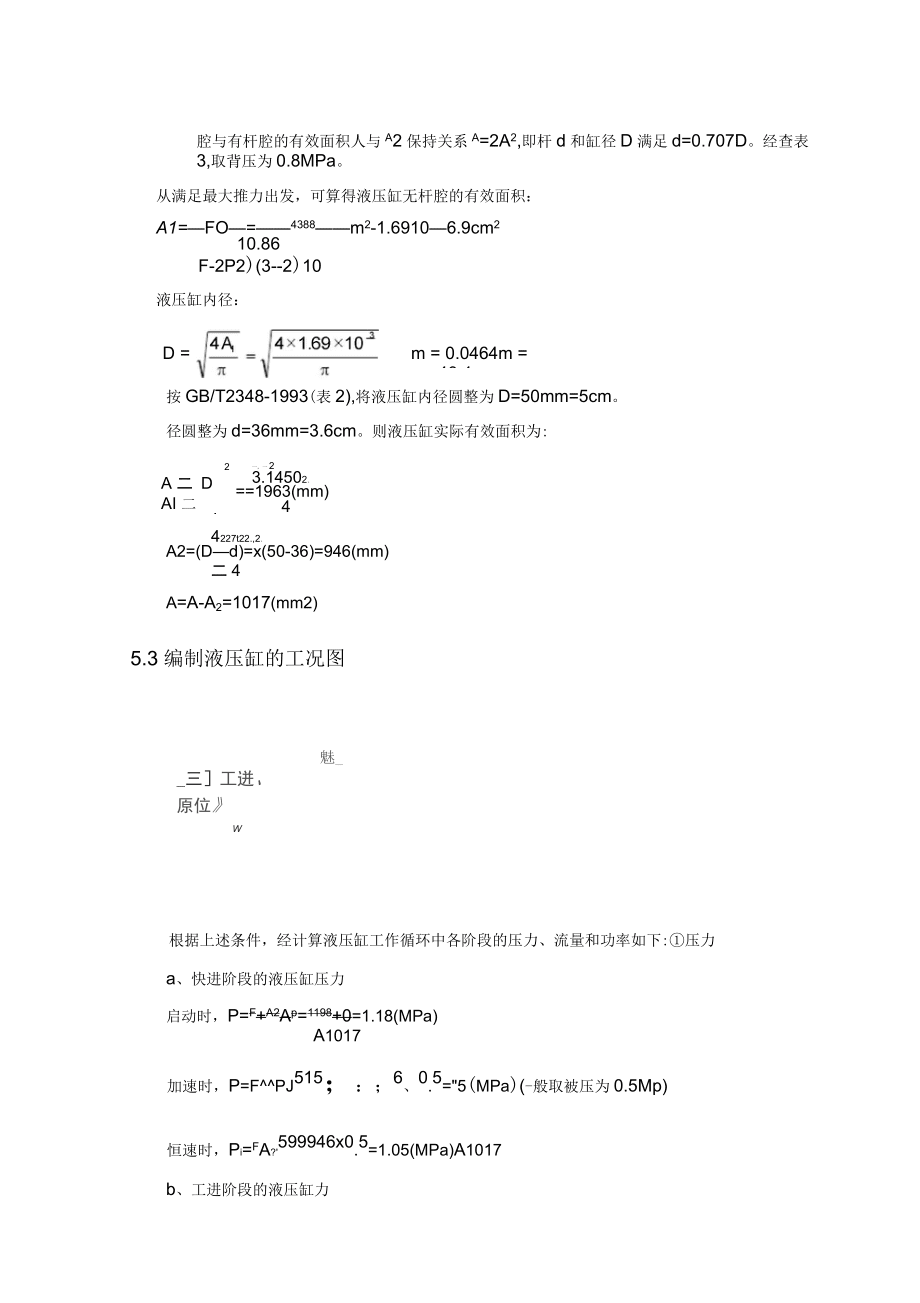

6、于設計要求工作臺快速進退速度相等，故選用單桿差動連接液壓缸，使缸的無桿腔與有桿腔的有效面積人與A2保持關系A(chǔ)=2A2,即桿d和缸徑D滿足d=0.707D。經查表3,取背壓為0.8MPa。從滿足最大推力出發，可算得液壓缸無桿腔的有效面積：A1=FO=4388m2-1.69106.9cm210.86F-2P2)(3-2)10液壓缸內徑：D =m = 0.0464m = 46.4mm按GB/T2348-1993(表2),將液壓缸內徑圓整為D=50mm=5cm。徑圓整為d=36mm=3.6cm。則液壓缸實際有效面積為:2A 二 DAI 二4一，一23.14502、=1963(mm)44227t22.,

7、2、A2=(Dd)=x(50-36)=946(mm)二4A=A-A2=1017(mm2)5.3編制液壓缸的工況圖魅_三工迸、原位W根據上述條件，經計算液壓缸工作循環中各階段的壓力、流量和功率如下:壓力a、快進階段的液壓缸壓力啟動時，P=F+A2Ap=1198+0=1.18(MPa)A1017加速時，P=FPJ515；：；6、0.5="5(MPa)(-般取被壓為0.5Mp)恒速時，Pi=FA?'599946x0.5=1.05(MPa)A1017b、工進階段的液壓缸力FA2Pz=4388946、0")A11017c、快退階段的液壓缸壓力FAB11980后動時，P=1.2

8、7(MPa)A946FAP215151963x0.5力口速時，P=_2_d。八=2.64(MPa)A946FA1P25991963x0.5怛速時，P=1.67(MPa)A946流量a、快進(恒速時)階段的流量q=Avk=1017x4.5x10x10=4.58(L/min)b、工進階段的流量qmax=A1vg=1963x1000x10"=1.96(L/min)qmin=A1vg=1963x60x10=0.12(L/min)c、快退(恒速時)階段的流量q=A2vk=946x4.5x10x10=4.26(L/min)功率a、快進(恒速時)階段的功率P=P1q=1.05x4.58x103/6

9、0=80.2(W)b.工進(最高速度時)階段的功率P=P1q=2.62x1.96x103/60=85.6(W)c.快退(包速時)階段的功率P=P1q=1.67x4.26x103/60=118.6(W)由上述計算結果編制出的液壓缸工況圖3-73-9P1/10p/w2004OOL/mm118.66制定液壓回路的方案，擬定液壓系統原理圖6.1 制訂液壓回路方案油源型式及壓力控制工況圖表明，系統的壓力和流量均較小，故可采用電動機驅動的單定量泵供油油源和溢油閥調壓方案，如圖3-10所示。調速回路銃床加工零件時，有順銃和逆銃兩種工作狀態，故選用單向調速閥的回油節流調速回路（見圖3-11）。由于已選用節流調

10、速回路，故系統必然為開式循環。換向回路與快速運動回路及換接方式換向回路選用三位四通“O”型中位機能的電磁換向閥實現液壓缸的進退和停止（見圖3-12）。采用二位三通電磁換向閥實現液壓缸快進時的差動連接（見圖3-13）。由于本機床工作部件終點的定位精度無特殊要求，故采用行程控制方式即活動擋塊壓下電氣行程開關，控制換向閥電磁鐵的通斷電以及死擋鐵即可實現自動換向和速度換接。輔助回路在液壓泵進口設置一過濾器以保證吸入液壓泵的油液清潔；出口設一單向閥以保護液壓泵，在該單向閥與液壓泵之間設一壓力表及其開關，以便液壓閥調壓和觀測（見圖3-14）。6.2 擬定液壓系統圖在制定各液壓回路方案的基礎上，經整理所組成

11、的液壓系統原理圖如圖3-15所示由電磁鐵動作順序表（圖中附表）容易了解系統的工作原理及各工況下的油液流動路線圖3-15專用銃床液壓系統原理圖工況電磁鐵狀態1YA2YA3YA快進十十工進一快退十工作臺原為停止附表系統的電磁鐵動作順序表1-過濾器；2-單向定量泵；3-電動機；4-溢流閥；5-壓力表開關；6-單向閥；7-三位四通電磁換向閥；8-單向調速閥；9-二位三通電磁換向閥；10-液壓缸7計算并選擇液壓元件7.1 液壓泵的計算與選定液壓泵的最高工作壓力的計算由工況3-2可以查得液壓缸的最高工作壓力出現在快退階段，即p1=2.64MPa,由于進油路原件較少，故泵至缸間的進油路壓力損失取為Ap=0.

12、3MPao則液壓泵的最高工作壓力pp為：pp=2.64+0.3=2.94(MPa)液壓泵的流量計算泵的供油量qp按液壓缸的快進(包速時)階段的流量q=4.58L/min進行估算。由于系統流量較小，故取泄漏系數K=1.3,則液壓泵供油量qp應為：qp>qv=Kqlmax=1.3X4.58=5.95(L/min)確定液壓泵的規格根據系統所需流量，擬初選液壓泵的轉速為n1=1450r/min,泵的容積效率刀v=0.8,根據式(2-37)可算得泵的排量參考值為：Vg=1000qv=10005.95=5.13(mL/r)n1v14500.8根據以上計算結果查閱產品樣本，選用規格相近的YB1-6型葉

13、片泵，泵的額定壓力為pn=6.3MPa,泵的額定轉速為n=1450r/min,容積效z率4p=0.80。倒推算得泵的額定流量為：qp=Vn4v=6X1450X0.80=6.96(L/min)比系統流量稍大。確定液壓泵驅動功率由功率循環圖3-9可知，最大功率出現在快退階段，已知泵的總效率為4p=0.80,則液壓泵快退所需的驅動功率為：=4=已上曳pp(1.670.3) 6 145030.80 60 10 3=0.357 (KW)7.2 電機的選定查表得，選用Y系列(IP44)中規格相近的Y801-4型臥式三相異步電動機，具額定功率為0.55kw,轉速為1390r/min。用此轉速驅動液壓泵時，泵

14、的實際輸出流量為6.67L/min,仍能滿足系統各工況對流量的要求。表3-8專用銃床液壓系統中控制閥和部分輔助原件的型號規格序號名稱通過流量/(L/min)額定流量/(L/min)額定壓力/MPa型號1過濾器6.67162.5XU-B16X1002Ab里葉片泉6.6766.3YB-63父流異步電動機Y801-44溢流閥6.67636.3YF3-10B5壓力表開關6.3AF6EP30/Y636單向閥P6.678016AF3-Ea10B7三位四通電磁換向閥4.5861634DF3-E4B8單向調速閥4.266.36.3AQF3-6aB9二位三通電磁換向閥P4.26106.323D-10B10液壓缸

15、自行設計說明單向調速閥8中調速閥的最小穩定流量為0.01L/min，小于系統工進速度時的回油量qmin=A2vg=946X60X10VX10-6=0.057(L/min)7.3 液壓控制閥和液壓輔助原件的選定根據系統工作壓力與通過各液壓控制閥及部分輔助原件的最大流量，查產品樣本所選擇的原件型號規格見表3-8,其中液壓缸需自行設計。管件尺寸由選定的標準件油口尺寸確定。本系統屬于中低壓系統，取經驗系數a=5,得油箱容量為：V=apq=5X6.67L=33.3533L8驗算8.1 液壓系統的效率(經計算£Ap1=0.63105Pa,工Ap2=2.625Ml05Pa)取泵的效率=0.75,液

16、壓缸的機械效率兀=0.9,回路效率為：PlF A2 42A1PlPQpBQB3960.46=(一6.26510.0110 4 10 519.631050.6310 )Pa5=24105Pa當工進速度為1m/min時,1.66；4；00:。29當工進速度為60mm/ min時,一 一 一 一 50.12 24 106 27 105= 0.0178=0.750.9(0.290.0178)=0.1960.0128.2 液壓系統的溫升（只驗算系統在工進時的發熱和溫升）定量泵的輸入功率為:PpyQBn一一 5 一27 105 60.75 60 103kW = 0.36kW工進時系統的效率"=0
