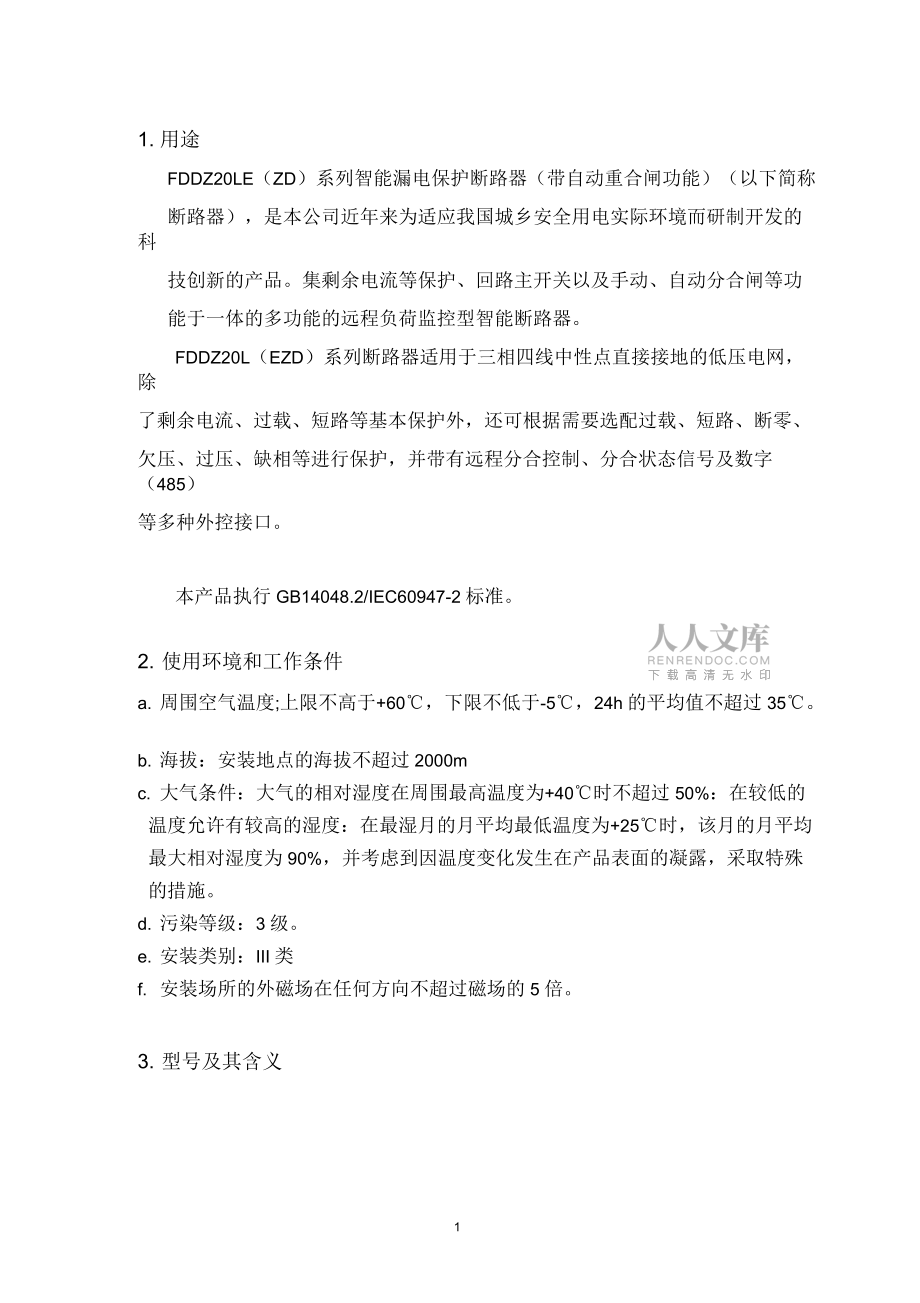

1、后FOeDIANFDDZ20LE(DZ)系歹(J帶自動重合閘功能漏電保護斷路器使用說明書廣東佛電電器有限公司1. 用途FDDZ20LE（ZD）系列智能漏電保護斷路器（帶自動重合閘功能）（以下簡稱斷路器），是本公司近年來為適應我國城鄉安全用電實際環境而研制開發的科技創新的產品。集剩余電流等保護、回路主開關以及手動、自動分合閘等功能于一體的多功能的遠程負荷監控型智能斷路器。FDDZ20L（EZD）系列斷路器適用于三相四線中性點直接接地的低壓電網，除了剩余電流、過載、短路等基本保護外，還可根據需要選配過載、短路、斷零、欠壓、過壓、缺相等進行保護，并帶有遠程分合控制、分合狀態信號及數字（485）等多種

2、外控接口。本產品執行GB14048.2/IEC60947-2標準。2. 使用環境和工作條件a. 周圍空氣溫度;上限不高于+60，下限不低于-5，24h的平均值不超過35。b. 海拔：安裝地點的海拔不超過2000mc. 大氣條件：大氣的相對濕度在周圍最高溫度為+40時不超過50%：在較低的溫度允許有較高的濕度：在最濕月的月平均最低溫度為+25時，該月的月平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面的凝露，采取特殊的措施。d. 污染等級：3級。e. 安裝類別：III類f. 安裝場所的外磁場在任何方向不超過磁場的5倍。3. 型號及其含義FDDZ20LE(DZ)-口4. 主要技術性能4.

3、1 主要技術參數見(表2)X要參婁口口口型FDDZ20LE(DZ)-100FDDZ20LE(DZ)-250FDDZ20LE(DZ)-400額定絕緣體電壓Ui(V)690額定工彳電壓Ue(v)AC380V三相四線制(3+N)殼架電流Inm(A)100250400額定電流In(A)100250400限載電流Irx(A)(0.41)In,步長1A,連續可調過載長延時電流Ir1(A)(1.11.5)Irx,步長1A,連續可調限載時間trx(30250)s,步長1S,連續可調，(出廠整定250s)短路短延時電流Ir2(210)Irx,步長1A短路短延時間tr2(0.10.9)s,步長0.1S,連續可調短

4、路瞬時電流Ir3(215)Irx,步長1A額定短路分?jǐn)嗄芰?KA)400VIcu303542Ics303542短時耐受電流IcwIs(KA)一一5使用類別A極數4P(四極)飛弧距離(mm>50>100額定輔助電源電壓AC單相220V(進線端左側1#線端子與進線端N端)額定剩余動作電流20-1000mA(可調)突變剩余動作電流30-150mA（可調）漏電自動跟蹤值300mA1000mA動作特性分類AC型額定漏電分?jǐn)鄷r(shí)間0.10.9S（可調）額定重合閘時間20s60s延時型極限不驅動時間At60ms（表示2IAn極限不驅動時間）額定欠壓動作值77165V額定過壓動作值242300V斷零

5、保護可選通訊接口485通訊4.3產品功能剩余電流：斷路器出現剩余電流并達到設定檔位時，在設定的時間內分閘動作。2060S內自動重合閘一次，合閘5s內再次剩余電流動作，分閘自鎖，待故障排除后需手動或按鍵合閘。進線過壓：斷路器進線任一相電壓超過設定檔位時，3S內分閘保護，電壓恢復正常，自動重合閘。進線欠壓：斷路器進線任一相電壓低于設定檔位時，6S內分閘保護，電壓恢復正常，自動重合閘。進線缺相：斷路器進線任一相電壓低于50V時，6s內分閘保護，無自動重合閘。負載過流：以殼架等級電流執行負載過流分閘保護，無自動重合閘。負載短路：以殼架等級電流執行負載短路分閘保護，無自動重合閘。進線斷零：進線側零線斷開

6、后，三相電壓不平衡達到一定值，斷路器分閘動作，恢復后，自動重合閘。手動分合：帶手柄裝置，可手動分合閘。檢修時，確保斷路器明顯斷開，并不受電動控制。電動合閘：正常運行時，對可允許自動重合閘的線路故障分閘，能電動自動執行合閘。分合信號：把斷路器運行分合狀態以無源一組轉換觸點的形式輸出。外控分合：斷路器分合閘控制可由外置按鍵控制，只能外接無源獨立按鍵（鈕）。實時數據：顯示各種當前分合動作信息、實時三相電壓值、三相負載電流值和剩余電流值。運行參數：各保護動作值可分別多檔設置，查詢顯示各當前執行參數。歷史記錄：動作信息記錄可追溯查詢歷史分合閘原因等信息。故障自診：斷路器重點關鍵器件和機構采取了比較完善的

7、自檢功能，出現故障以代碼顯小曜a力、WB口。后備保護：當指令分閘沒能執行成功時，自動啟動后備分閘執行機構，不再執行自動重合閘指令。過流可調：可設定斷路器殼架電流等級以下的過載保護動作電流值，分閘動作后，無自動重合閘。顯示界面：斷路器系列有數碼管和液晶屏兩種顯示方式供選擇。參數設定：斷路器系列有功能檔位撥碼開關和菜單按鍵兩種設置方式供選擇。485通訊：智能化數字化通信接口。傳送線路運行信息、斷路器工作狀態及接受遠程分合閘指令等。負載斷零：當負載側零線開路，且三相負載電流不平衡到一定值，斷路器分閘動作，無自動重合閘。自動跟蹤：能根據線路實時漏電電流，自動設置漏電動作值，隨時查詢顯示當前執行檔位值。

8、漏電報警：在不允許漏電動作斷電等場所，設定此檔位，只顯示剩余電流值，“漏電”燈閃，不執行漏電分閘。5. 使用方法5.1 面板結構圖2 &H1W1H1151,進線端子1/3/5/N2、安裝孔4個3,液晶屏（外框區）4、項目指示燈（左起）電壓/電流/電機運行5、手動分合閘6、操作按鍵7,出線端子2/4/6/N8,信號接口端子（非通信時不用）9,分合閘指示5.3 操作指南本機共設6個功能菜單，分別是查信息、改密碼、設參數、設時間、設報警和校參數。按鍵功能表按鍵名稱功能說明進入選擇進入功能界面：確定確認，保存當前設置下翻1可卜翻頁：左移光標：數值增量。上翻向上翻頁：右移光標：數值減量。退出退出

9、當前操作，返回主界面.分合分合閘試驗試驗按鈕5.4 面板介紹5.4.1 主顯示屏（1）A:65A220VB:65A220VC:65A220VL:0mA分閘說明：1、開機進入主顯示屏。2、A、B、C表示當前的電壓值和電流值。3、L是指當前的漏電流。5.4.2 功能選擇界面（5）2.2.1功能選擇查故障改密碼設經里設時間設報警校經里說明：1、在主顯示屏的情況下，按“進入”鍵進入2.2.1功能選擇界面。2、按“上翻”“下翻”鍵進行功能選擇，按“確認”鍵進入相應的功能界面（前1項查詢功能不需要密碼，后5項需要密碼）。3、按“返回”鍵返回主顯示屏。5.4.3 輸入密碼請輸入密碼*說明：1、按“上翻”“下

10、翻”鍵修改選中項的密碼值2、按“確認”鍵確認，光標跳到下一項，輸完最后一位密碼，按“確認”鍵后，若密碼正確，進入相應的界面，若密碼錯誤，彈出密碼錯誤界面3、按“返回”鍵返回主顯示屏。5.3.4密碼錯誤密碼錯誤說明：1、按“返回”鍵返回輸入密碼界面。5.3.5 故障查詢學面（6）故障記錄15過流A:257A6設定值：100A2011-05-1214:2815說明：1、按“上翻”“下翻”鍵選擇故障記錄序號2、按“確認”鍵查詢歷史故障記錄值3、按“返回”鍵返回主顯示屏。5.3.6 改密碼改密碼5555說明：1、可查詢最近8次的雷擊時間和雷擊電流2、按“返回”鍵返回主顯示屏。5.3.7 報警設定（8）

11、漏電脫扣：是/否電擊脫扣：是/否欠壓脫扣：是/否過壓脫扣：是/否說明：1、按“上翻”“下翻”選擇修改項2、按“確認”鍵選中修改項，光標閃爍加快3、按“上翻”“下翻”鍵修改選中項參數4、按“確認”鍵保存修改的參數5、按“返回”鍵返回主顯示屏5.3.8 時間設定（9）時間設定2011-01-1511:06:27說明：1、按“+”“-”鍵修改選中項2、按“確認”鍵保存，光標跳到下一項3、按“返回”鍵返回主顯示屏。5.3.9 參數設定(10)(11)(12)(13)10系統基本參量設定框架電流In：100A額定電流Ir1:20A-100A長延電流Irx：1.1-1.5倍脫扣時間It1:30250S短延

12、電流Ir2:210倍短延時間I0.1-0.9S瞬保電流Ir3:215倍In漏電上限:20-1000 mA漏電時間:0.1,-0.9S電擊電流:30-150mA跟蹤電流:是否欠壓：77165V過壓：242V300V斷零：1080V(OFF)地址：1250說明：1、按“上翻”“下翻”選擇修改項2、按“確認”鍵選中修改項，光標閃爍加快3、按“上翻”“下翻”鍵修改選中項參數4、按“確認”鍵保存修改的參數5、按“返回”鍵返回主顯示屏。5.3.10參數校正參數校正電流：ABCNL(校正項)電壓：ABC(校正項)校正值：200說明：1、進入?yún)?shù)校正界面后，按“上翻”“下翻”選擇校正項2、按“確認”鍵光標跳到“校正值”項3、光標跳到“校正值”項后，按“上翻”“下翻”校正當前的電壓或者電流值。與實際電壓或者電流值一致后按“確認”鍵，程序自動進行參數校正，光標自動返回校正項4、按“返回”鍵返回主顯示屏。6、外形和安裝6.1 外形及安裝尺寸型號FDDZ20LE(DZ-160/-250FDDZ20LE(DZ)-400殼架電流Inm（A）160/250400極數44外形尺寸W1421951J町L240335H135176kp-331.A7096
