細部支模方法

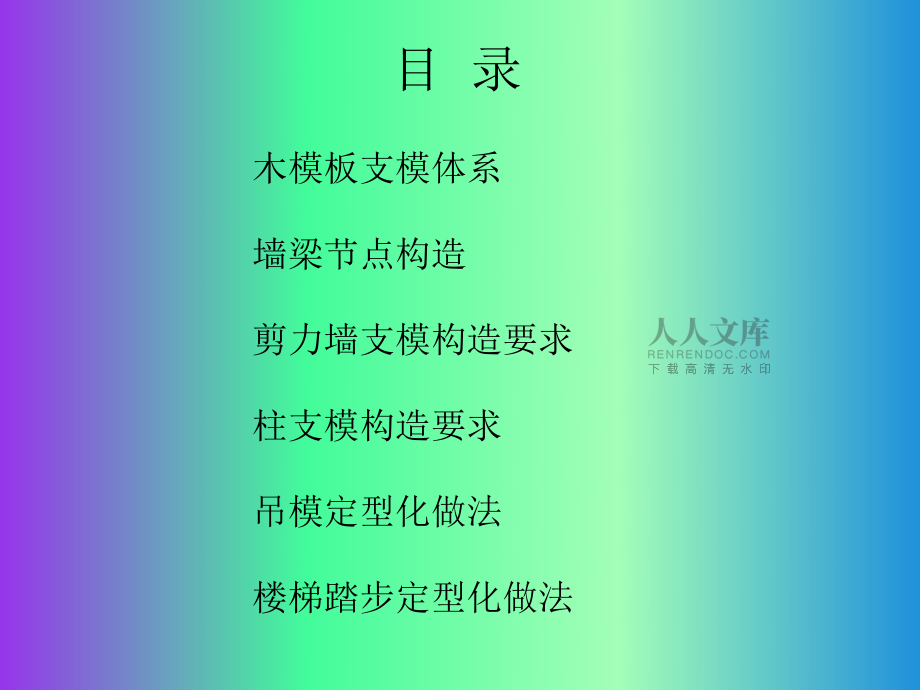

1、模板施工細部節點做法介紹目 錄木模板支模體系墻梁節點構造剪力墻支模構造要求柱支模構造要求吊模定型化做法樓梯踏步定型化做法木模支模構造示意圖墻梁節點構造堵頭板與梁底板處加固安裝與墻板陰角處安裝加固方式相同，梁底板端頭橫向設置方木墻、板與梁、板水平木龍骨通長設置剪力墻支模構造要求支模架自身鋼度有限，采用鋼管頂承和鋼絲繩拉力控制垂直度的方法是最可靠的措施。剪力墻板縫控制1、模板應在現場整體拼裝后安裝模板應豎向拼縫，豎向接縫處必須設置背楞方木龍骨和撐筋。2、水平模板接縫的兩側必須有撐筋。3、模板間拼縫間隙不大于2mm，拼縫處兩塊模板間的高低差不大于1mm。此處模板配模正確，容易控制加固此處模板配模錯誤

2、，容易炸模模板拼接剪力墻對拉螺桿加固要點（一）1、剪力墻在堵頭位置處，應焊制墻面和堵頭模板的定位鋼筋。2、堵頭板側邊應過刨確保平直，采用硬拼安裝。如模板有損耗時采用雙面膠防止漏漿。3、堵頭板采用內夾墻面模板，外部背楞方木和鋼管加固方式安裝。4、墻面離堵頭板10cm處，安裝對拉螺桿。剪力墻堵頭板剪力墻堵頭板邊邊10cm處，安處，安裝對拉螺桿。裝對拉螺桿。剪力墻對拉螺桿加固要點（二）對拉螺桿48雙鋼管方木模板墻墻端端頭頭模模板板構構造造示示意意圖圖1 1、（1 1）號號對對拉拉螺螺桿桿適適用用于于剪剪力力墻墻堵堵頭頭板板加加固固；2 2、（2 2）號號對對拉拉螺螺桿桿適適用用于于L L、T T、形

3、形轉轉角角 且且不不利利于于加加固固固固定定的的堵堵頭頭板板加加固固；(1)(2)為（2)號剪力墻對拉螺桿加固方式，在L形、T形剪力墻處，利用另一墻面的主龍骨作為固定點，采用對拉螺桿加固。為（1）號剪力墻對拉螺桿加固方式，在剪力墻兩側，采用對拉螺桿進行對拉加固。外圍結構軸線控制外圍柱模下掛外圍柱模下掛20CM20CM，利用下一層梁側模加利用下一層梁側模加固控制下層柱接頭平固控制下層柱接頭平整度整度 梁外側模板或剪力墻上口模板鉆螺桿洞 梁、剪力墻內放水泥支撐條控制梁截面尺寸 穿入螺桿，墊片部位釘好鐵釘固定螺桿柱支模構造要求對拉螺桿方木48雙鋼管模板柱寬大于600時增加1、梁口側邊模板易變形,此處

4、柱模必須采用整板套割配制模板2、大于600柱寬應在中間設穿心對拉螺桿,模板開孔前應復核柱身主筋及線管位置3、柱模板側邊方木應刨光處理1、柱寬大于600mm時設置14400mm的穿心對拉螺桿，減少柱身模板脹模變形；2、48通長鋼管，加固在槽鋼或方木外側。對拉螺桿的設置1、梁柱結合處模板拼縫必須采取柱模包梁模的構造形式；2、柱模板上口標高應在加固前，通過上層鋼筋抄測的水平點進行標高控制。吊模施工定型化做法（一）1、采用型鋼制作工具式吊模，每次使用前進行清理并刷脫模劑； 2、轉角拼裝處采用插銷連接，焊定位卡控制水平標高及軸線位置； 3、澆筑砼，嚴格控制樓面標高； 4、拆模后外觀 ；吊模施工定型化做法（二）定位筋點焊通長方木或方管高高低低跨跨掛掛模模施施工工方方法法一一模板木楔子定位筋點焊模板高高低低跨跨掛掛模模施施工工方方法法二二模板木楔子方木定位筋點焊通長方木或方管高高低低跨跨掛掛模模施施工工方方法法一一模板木楔子定位筋點焊模板高高低低跨跨掛掛模模施施工工方方法法二二模板木楔子方木螺桿螺桿鐵片樓梯踏步定型化支模做法 48鋼 管十 字 扣 件L40 4角 鐵50 80方 木模 板木 楔 子 48鋼 管鋼 筋 撐 腳采用鋼管按支模角度焊制，與縱向主龍骨十字扣件連接。L40 x4角鐵上下各一個與鋼管焊接，用于加固踢板。木楔子楔緊，便于拆裝。縱向加固
