1、1 / 71、 產品特點:1、充電模式為MPPT;轉換效率高達99%,可比使用傳統的控制器節約30%60%太陽能電池板;2、高效率MPPT運算方案,并采用TI28035芯片,使太陽能板利用率為99%;3、智能設計,可在線升級,客戶享受終生升級服務;4、產品符合滿足2002/95/EC環保要求,沒有鎘、氫化物和氟化物等;5、采用的元器件均為品牌,耐高溫不低于105,理論設計壽命10年;6、充電方式:三階充(恒流、恒壓、浮充);7、12V/24V/48V 系統自動識別,方便客戶使用;8、太陽能板輸入的工作電壓范圍大,最大為DC150V;9、客戶可自行選擇為4類常用電池(密封鉛酸電瓶,排放式電瓶,膠

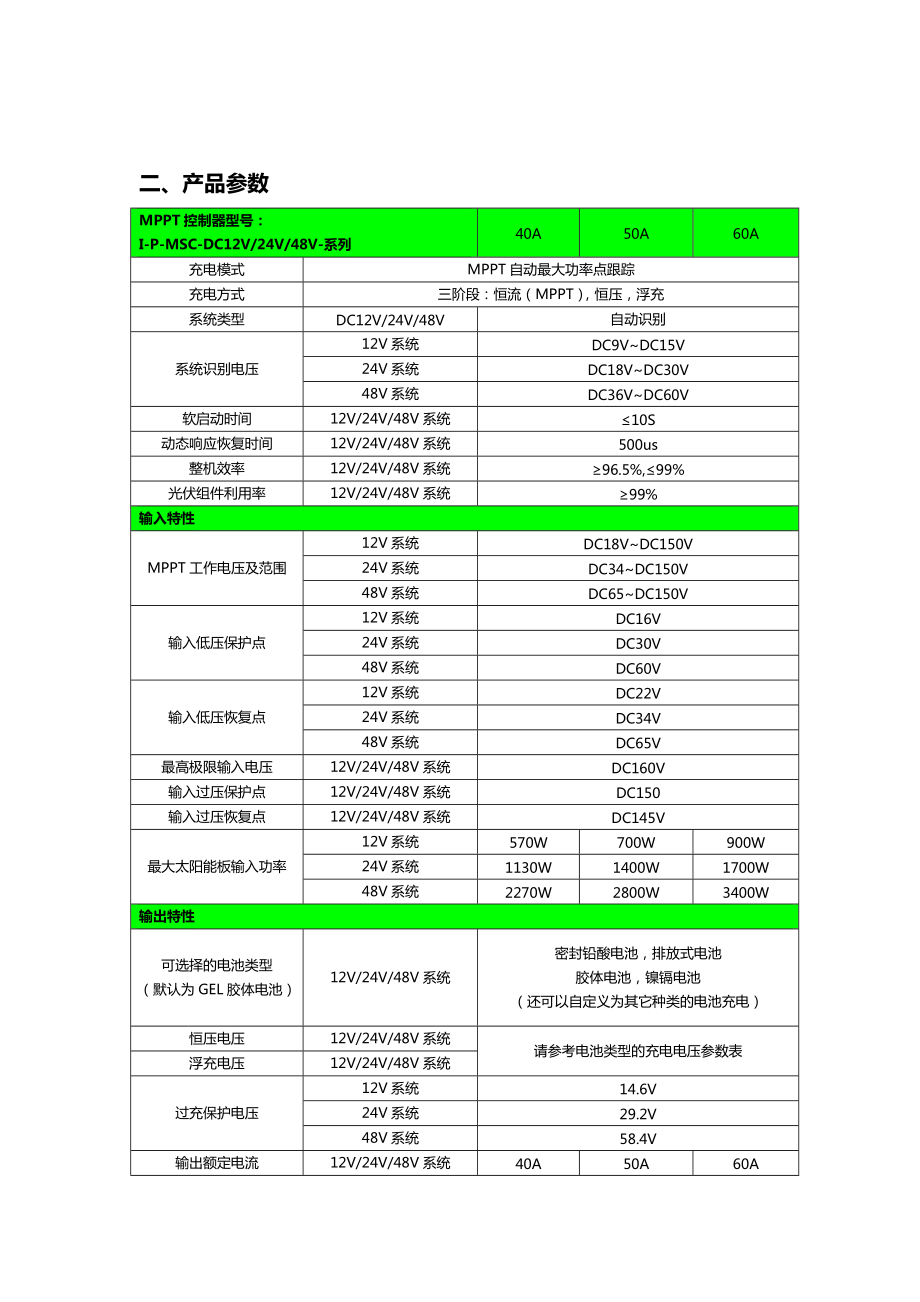

2、體電瓶,鎳鎘電瓶)充電,并且可以自定義為其它種類的電池充電;10、LCD和LED顯示各種參數,如型號,PV輸入電壓,電池類型,電池電壓,充電電流,充電功率,工作狀態等;還可為客戶加公司名稱、網址等;11、RS232通訊,可提供通訊協議,方便客戶統一集成管理;12、提供專業的11國語言上位機軟件,顯示了系統的整個工作狀況和工作參數;13、可擴展局域網遠程控制;14、整機配套:整機+光盤(上位機軟件)+通訊線+說明書+安德森端子;15、產品通過CE,ROHS,FCC,PSE認證;可配合客戶通過各項認證。16、正常保修期二年,并且可提供310年延長保修服務;二、產品參數MPPT控制器型號:I-P-M
3、SC-DC12V/24V/48V-系列40A50A60A充電模式MPPT自動最大功率點跟蹤充電方式三階段:恒流(MPPT),恒壓,浮充系統類型DC12V/24V/48V自動識別系統識別電壓12V系統DC9VDC15V24V系統DC18VDC30V48V系統DC36VDC60V軟啟動時間12V/24V/48V系統10S動態響應恢復時間12V/24V/48V系統500us整機效率12V/24V/48V系統96.5%,99%光伏組件利用率12V/24V/48V系統99%輸入特性MPPT工作電壓及范圍12V系統DC18VDC150V24V系統DC34DC150V48V系統DC65DC150V輸入低壓保
4、護點12V系統DC16V24V系統DC30V48V系統DC60V輸入低壓恢復點12V系統DC22V24V系統DC34V48V系統DC65V最高極限輸入電壓12V/24V/48V系統DC160V輸入過壓保護點12V/24V/48V系統DC150輸入過壓恢復點12V/24V/48V系統DC145V最大太陽能板輸入功率12V系統570W700W900W24V系統1130W1400W1700W48V系統2270W2800W3400W輸出特性可選擇的電池類型(默認為GEL膠體電池)12V/24V/48V系統密封鉛酸電池,排放式電池膠體電池,鎳鎘電池(還可以自定義為其它種類的電池充電)恒壓電壓12V/24
5、V/48V系統請參考電池類型的充電電壓參數表浮充電壓12V/24V/48V系統過充保護電壓12V系統14.6V24V系統29.2V48V系統58.4V輸出額定電流12V/24V/48V系統40A50A60A限流保護12V/24V/48V系統44A55A66A溫度系數12V/24V/48V系統±0.02%/溫度自動補償12V/24V/48V系統14.2V-(最高溫度-25)*0.3輸出電壓紋波峰-峰值12V/24V/48V系統200mV輸出穩壓精度12V/24V/48V系統±1.5%顯示LCD 顯示輸入,輸出參數及輸出總功率等(詳見LCD顯示說明)LED 顯示三個指示燈:故障
6、指示燈,充電指示燈,電源指示燈(詳見LED指示說明)PC上位機(通信端口)RS232 (配套)或 局域網(可選)保護功能輸入低壓保護參見輸入特性輸入高壓保護參見輸入特性輸入極性反接保護有輸出過壓保護參見輸出特性輸出極性反接保護有短路保護可長期短路,短路故障消除后可自恢復溫度保護95攝氏度溫升保護85以上,減少功率輸出,每度減少3A其它參數音響噪聲40dB散熱方式強迫風冷,風扇轉速由溫度調節,內部溫度較低時,風扇緩慢運轉或停轉;控制器停止工作時,風扇停止運轉;元器件進口材料,符合歐盟標準,所有溫度選擇的電解電容額定溫度不低于105氣味不產生異味和有害健康的氣味環保要求滿足2002/95/EC;沒
7、有鎘、氫化物和氟化物;屬性尺寸 DxWxH(mm)270*185*90包裝尺寸330*245*150凈重3毛重3.6顏色藍色綠色 (可選)安全等級CE、PSE、FCC、EMC電磁兼容性EN61000機械防護類型IP21環境要求濕度090%RH ( 不會結露)海拔高度03000m環境溫度-20 +40 儲存溫度-40 +75 大氣壓力70106kPa備注:1、以上為本公司的標準參數,如有改動恕不通知;2、我司可為客戶定制36V/72V/96V 等非常規MPPT控制器,提供OEM和ODM服務 ;三、產品配套序號數量配件名稱11PC控制器整機(綠色或藍色)22 pc掛耳(用于控制器固定在墻壁)34 set螺絲(用于掛耳鎖在控制器)41 pcRJ45轉RS232連接線52pc 端子61 pc說明書
