傳統企業建模原理及建模體系介紹

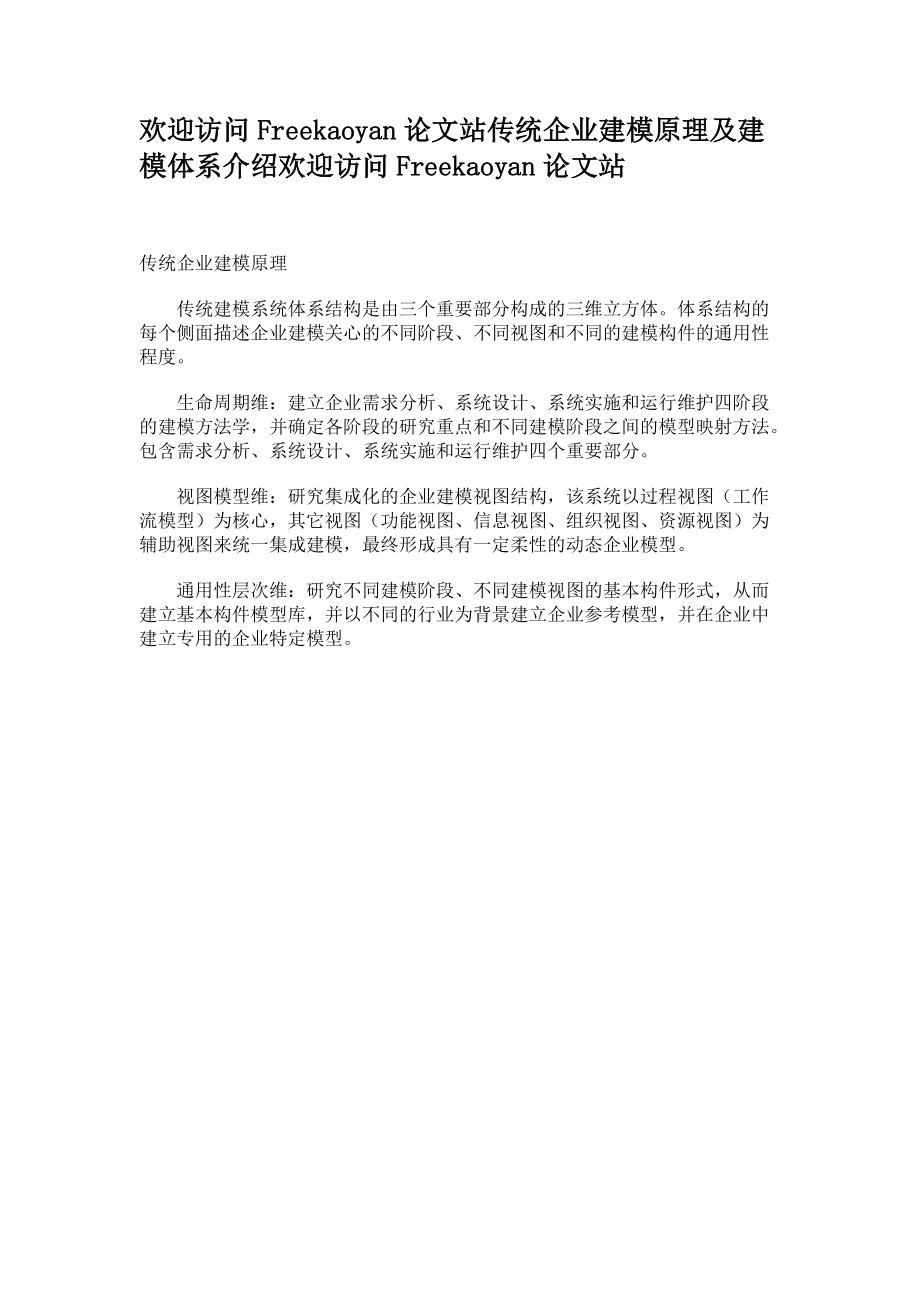

1、歡迎訪問Freekaoyan論文站傳統企業建模原理及建模體系介紹歡迎訪問Freekaoyan論文站    歡迎訪問Freekaoyan論文站傳統企業建模原理 傳統建模系統體系結構是由三個重要部分構成的三維立方體。體系結構的每個側面描述企業建模關心的不同階段、不同視圖和不同的建模構件的通用性程度。生命周期維：建立企業需求分析、系統設計、系統實施和運行維護四階段的建模方法學，并確定各階段的研究重點和不同建模階段之間的模型映射方法。包含需求分析、系統設計、系統實施和運行維護四個重要部分。視圖模型維：研究集成化的企業建模視圖結構，該系統以過程視圖（工作流模型）為

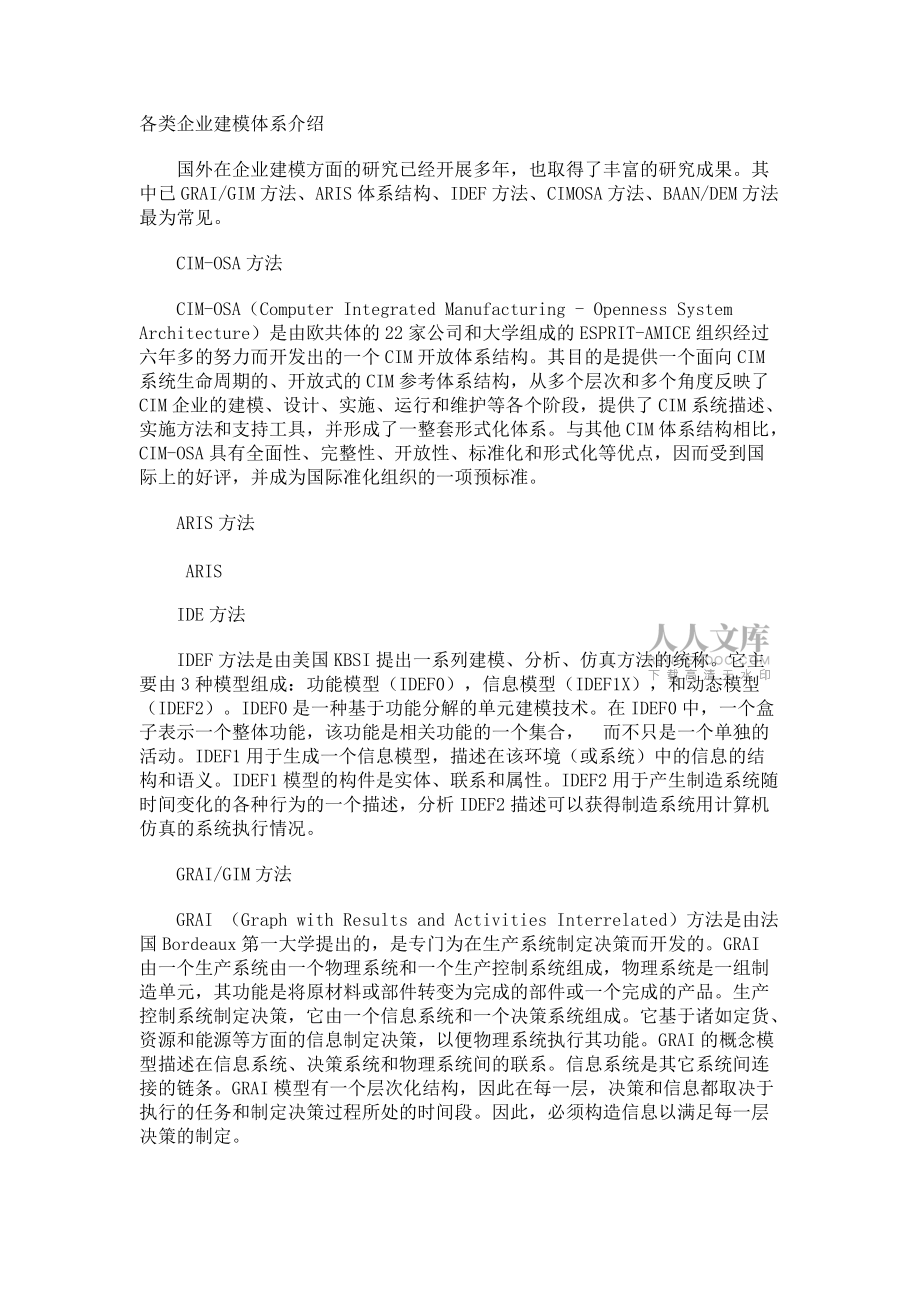

2、核心，其它視圖（功能視圖、信息視圖、組織視圖、資源視圖）為輔助視圖來統一集成建模，最終形成具有一定柔性的動態企業模型。通用性層次維：研究不同建模階段、不同建模視圖的基本構件形式，從而建立基本構件模型庫，并以不同的行業為背景建立企業參考模型，并在企業中建立專用的企業特定模型。 各類企業建模體系介紹 國外在企業建模方面的研究已經開展多年，也取得了豐富的研究成果。其中已GRAI/GIM方法、ARIS體系結構、IDEF方法、CIMOSA方法、BAAN/DEM方法最為常見。CIM-OSA方法CIM-OSA（Computer Integrated Manufacturing - Openness Syst

3、em Architecture）是由歐共體的22家公司和大學組成的ESPRIT-AMICE組織經過六年多的努力而開發出的一個CIM開放體系結構。其目的是提供一個面向CIM系統生命周期的、開放式的CIM參考體系結構，從多個層次和多個角度反映了CIM企業的建模、設計、實施、運行和維護等各個階段，提供了CIM系統描述、實施方法和支持工具，并形成了一整套形式化體系。與其他CIM體系結構相比，CIM-OSA具有全面性、完整性、開放性、標準化和形式化等優點，因而受到國際上的好評，并成為國際準化組織的一項預標準。 ARIS方法 ARISIDE方法IDEF方法是由美國KBSI提出一系列建模、分析、仿真方法的統

4、稱。它主要由3種模型組成：功能模型（IDEF0），信息模型（IDEF1X），和動態模型（IDEF2）。IDEF0是一種基于功能分解的單元建模技術。在IDEF0中，一個盒子表示一個整體功能，該功能是相關功能的一個集合，而不只是一個單獨的活動。IDEF1用于生成一個信息模型，描述在該環境（或系統）中的信息的結構和語義。IDEF1模型的構件是實體、聯系和屬性。IDEF2用于產生制造系統隨時間變化的各種行為的一個描述，分析IDEF2描述可以獲得制造系統用計算機仿真的系統執行情況。 GRAI/GIM方法 GRAI （Graph with Results and Activities Interrelat

5、ed）方法是由法國Bordeaux第一大學提出的，是專門為在生產系統制定決策而開發的。GRAI由一個生產系統由一個物理系統和一個生產控制系統組成，物理系統是一組制造單元，其功能是將原材料或部件轉變?yōu)橥瓿傻牟考蛞粋€(gè)完成的產品。生產控制系統制定決策，它由一個信息系統和一個決策系統組成。它基于諸如定貨、資源和能源等方面的信息制定決策，以便物理系統執行其功能。GRAI的概念模型描述在信息系統、決策系統和物理系統間的聯系。信息系統是其它系統間連接的鏈條。GRAI模型有一個層次化結構，因此在每一層，決策和信息都取決于執行的任務和制定決策過程所處的時間段。因此，必須構造信息以滿足每一層決策的制定。 BAAN/DEM動態企業建模方法 BAA
