更換地線作業指導書(修改)資料

1、編號：Q/ XXX35kV 110kVX x線路停電更換架空地線作業指導書（范本）編寫：年月日審核：年月日安全：年月日批準：年月日工作負責人：作業日期 年 月 日 時至 年 月 日 時X X供電公司X X X1 范圍本指導書適用于黃石供電公司輸電線路部X XkV X X線路停電更換架空地線。2 引用文件GBJ50233-2005110500kV架空電力線路施工及驗收規范GB50173 92 35kV 及以下架空電力線路施工及驗收規范國家電網安監2009 664 號 國家電網公司電力安全工作規程（線路部分） （試行）DL/T 741-2001 架空送電線路運行規程Q/GDW 179 200811

2、0750kV架空輸電線路設計規定GB/T 19001-2000 質量管理體系 要求國家電網生2004503 號 關于印發國家電網公司現場標準化作業指導書編制導則（試行） 的通知現場標準化作業指導書編制導則SDJ 226-1987 架空送電線路導線及避雷線液壓施工工藝規程3 修前準備序號內容責任人備注1施工總負責人：全面負責本次停電施工2責術負責人：負責本次停電技術措施及施工中的一切技術難題3安全負責人：負責本次停電施工的安全及監護4材料負責人：負責本次停電施工所有材料的領取、發放、保管及退換3.2 準備工作安排序號內容標 準責任人備注1現場勘查，查閱圖紙資料明確作業任務、技術標準2工器具及材料

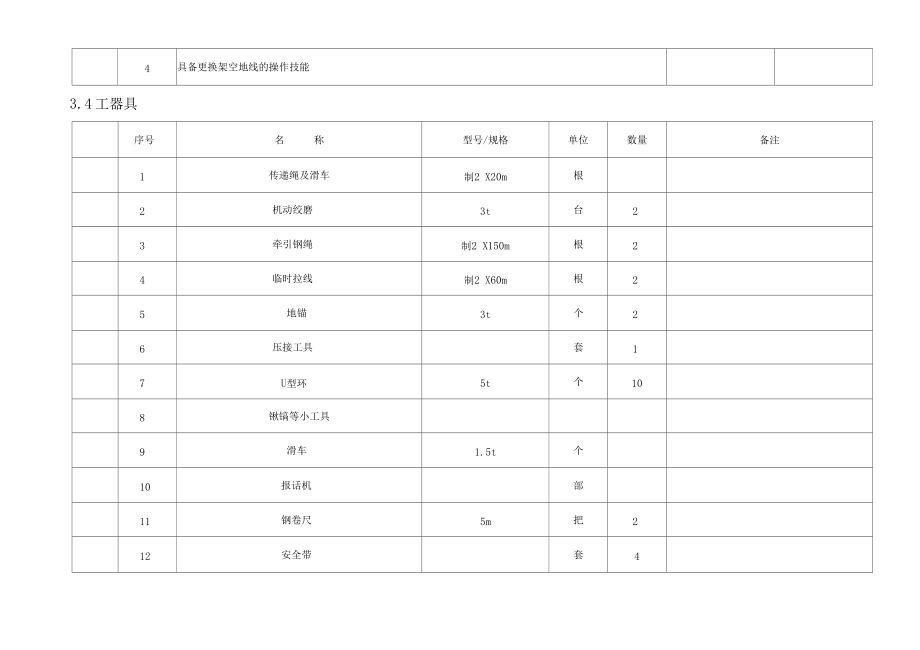

3、準備工器具的電氣強度和機械強度必須符合有關規程規定3標準化作業指導書學習明確危險點、工作步驟、人員及任務分工3.3 人員要求序號內容責任人備注1本周期體檢合格，作業前精神狀態良好2安規考試合格3參加施工的作業人員持有效證件上崗工作4具備更換架空地線的操作技能3.4 工器具序號名稱型號/規格單位數量備注1傳遞繩及滑車制2 X20m根2機動絞磨3t臺23牽引鋼繩制2 X150m根24臨時拉線制2 X60m根25地錨3t個26壓接工具套17U型環5t個108鍬鎬等小工具9滑車1.5t個10報話機部11鋼卷尺5m把212安全帶套4序號名稱型號/規格單位數量備注13地線卡線器GJ-個214卡尺把115接

4、地線組2大于25mm 2的多股軟銅線16驗電器套2kV專用17跨越架3.5 材料序號名稱型號/規格單位婁攵量備注1地線金具GJ-套F按設計領取2地線絕緣于片F(xiàn)按設計領取3地線GJ-根F按設計領取4地線防震錘FG-個F按設計領取3.6 危險點分析序號內容1不嚴格執行保證安全的組織措施及技術措施，可能發生人員觸電序號內容2攀登鐵塔時由腳釘松動或沒有抓穩踏牢，作業時安全帶沒有系在牢固的構件上或扣環沒有扣牢，可能發生人員從高空墜落3塔上作業人員扔工具、材料，地面人員不戴安全帽，作業點下方有人，可能發生人員遭受物體打擊，防止高空墜落。4工器失靈或過牽引過大，導致地線脫落5放線、撤線和緊線工作均應設專人統

5、一指揮、統一信號、通信聯絡必須始終保持暢通。作業人員不得跨在導地線或緊線鋼絲繩上，不得站 在導地線或緊線鋼絲繩的內角側。嚴禁采用突然剪斷導地線的做法松線。6各耐張、轉角桿塔，在撤線、緊線前必須在受力反方向側打好臨時拉線，并確保臨時拉線地錨坑深度。緊線時，應檢查導地線接頭以及過滑車、樹木、跨越架等有無卡住現象。過牽引長度不應大于200mm。施工過程中應確保通訊暢通。7在附件安裝時，保護繩應栓在橫擔主材上，不得栓在絕緣子串上。8采取有效的跨越措施；必要時將跨越線路停電放落到地面?？缭焦?、鐵路時，應搭設牢固的跨越架并與相關部門聯系。9按規程要求進行驗電和掛接地線，保證可靠接地。3.7 安全措施序號

6、內容1嚴格執行工作票制度，以及停電、驗電、掛接地線的安全技術措施2驗電器必須經檢驗合格，驗電、掛接地線時設專人監護序號內容3攀登桿塔時，注意檢查腳釘是否齊全牢固可靠4安全帶應系在牢固構件上。系好安全帶后必須檢查扣環是否扣牢5現場人員必須戴好安全帽，穿工作服6高空作業人員要防止掉東西，所使用的工器具、材料等應用繩索傳遞，不得亂扔，繩扣要綁牢，傳遞人員應離開重物下方,桿塔下及作業點下方禁止地面人員逗留，作業內區內禁止行人進入。作業人員不得站在線圈內操作。線盤或線圈接近放完時，應減慢牽引速度7牽引繩在機動絞磨上纏繞不小于5圈，牽引放線的速度不宜過快，一般每分鐘不超過20m為宜。8臨時拉線對地夾角不大

7、于45度，地錨埋深不小于 1.5m,馬道方向應于拉線受力川f9嚴格執行液壓操作規定，每模必須達到規定的壓力，兩模間至少應重疊5mm10不得隨意變更現場安全措施，特殊情況卜需要變更安全措施時，必須履行審批手續11放線時通信必須迅速、清晰、暢通。嚴禁在無通信聯絡及視線不清的情況下放線。12放線滑車使用前應進行外觀檢查；帶有開門裝置的放線滑車，必須有美門保險。13導線、地線被障礙物卡住時，作業人員必須站在線的外側，并應用工具處理，不得直接用手推拉。14穿越滑車的引繩應根據地線規格選用；引繩與接頭的連接應牢固。穿越時，施工人員不得站在導線、地線的垂直卜力。15滑車卡線時，必須立即停機處理。16作業點垂

8、直卜方小得有人。序號內容17附件安裝時，保護繩應栓在橫擔主材上，不得栓在絕緣子串或線上。18在跨越電力線、鐵路、公路或通航河流等線段桿塔上安裝附件時，必須采取防止導線或地線墜落的后備保護措施。19導線壓接人員應持證作業。3.8 作業分工序號作業內容分組負責人作業人員1X喊驗電、掛接地線、拆接地線，2人作業，1人監護2x武x哭間更換地線,塔上作業人員6名，地面作業人員 31名3X喊驗電、掛接地線、拆接地線，2人作業，1人監護4作業程序4.1 開工序號內容作業人員簽字1工作負責人接受調度的工作許可命令2組織全體作業人員在現場交代工作任務、安全措施及注意事項3工作班成員明確工作任務、安全措施及注意事

9、項后在工作票上簽字，由工作負責人宣布開始工作的命令4.2 作業內容及標準序號作業內容作業步驟及標準安全措施注意事項責任人簽字1驗電掛接地線1.塔上作業人員分別在XX #、X哭塔帶傳遞繩沿腳釘上塔1 .認真核對線路名稱、塔號、色標無誤后方可登塔工作2 .攀登桿塔要注意穩上穩下2.地面作業人員將驗電器及接地線分別傳遞上塔，塔上作業人員逐相驗電、驗明線路確無電壓后、掛牢接地線，先掛接地端后掛導線端3.塔上作業人員下塔向工作負責人匯報接地線已掛好2更換地線1.塔上作業人員帶傳遞繩登塔至地線支架，將安全帶系在主材上，掛好傳遞繩1 .遇有惡劣天氣將威脅作業人員安 全時，工作負責人應卜令臨時停止 工作2 .

10、在工作中使用的工具、材料必須 用繩索傳遞，不得拋扔3 .畫印的印記必須清楚，并應復查 確保正確無誤4 .過牽引不能大丁 100mm2.地面作業人員檢查機動絞磨，并將新地線盤好備用3.塔上作業人員與地面作業人員配合打好反向臨時拉線4.塔上作業人員將卡線器卡在地線線夾及防震錘之間，將牽引鋼繩連接完畢5.工作負責人指揮起動絞磨，收緊牽引鋼繩至可拆下連接金具，塔上作業人員拆除金具連接，通過絞磨放下舊地線序號作業內容作業步驟及標準安全措施注意事項責任人簽字6.同樣方式拆除另一側地線金具，將舊地線放至地面，并撤出現場5 .緊線時，塔上人員應遠離放線滑 車6 .掛線后緩慢回松牽引設備，待金 具受力后，注總檢

11、查其是否后義形 或異常受力，確認正常后方可完全 松開7 .嚴禁采用突然剪斷地線法松線8 .松線前應搭好跨越架7.展放地線，將新地線一端壓接完畢，通過絞磨起吊新地線，將此端安裝好8.利用絞磨牽引地線另一端使地線升空，弛度觀測人員采用合適 的觀測方法進行弛度觀測，并現場劃印然后將地線放至地面，確 定壓接位置后進行壓接9.壓接后，與拆除程序相反，將新地線掛好，掛線時，當連接金具接近掛線點后，應停止?fàn)恳?，作業人員從安全位置到掛線點處，再指揮絞磨緩慢牽引，然后掛線10.安裝地線防震錘11.拆除臨時拉線3工作結束1.塔上作業人員檢查設備上有無遺漏的工具材料，全部下塔至地面，向工作負責人匯報工作完成攀登桿塔要注意穩上穩下序號作業內容作業步驟及標準安全措施注意事項責任人簽字2.作業人員及監護人分別到 X落X火塔拆除接地線并向工作負責人匯報接地線已拆除，接地線拆除程序與掛接地線程序相反4.3 竣工序號內容負責人員簽字1經檢查無問題，工作負責人向調度匯報，履行工作終結手續2撤離作業現場3作業總結、整理資料，歸檔5記錄5.1 變更記錄序號變更前型號記錄變更后型號記錄負責人員簽字125.2 消缺記錄序號缺陷內容消除人員簽字6驗收總結序號檢修總結1驗收
