WinPcap開發(一)：零基礎入門

1、WinPcap開發（一）：零基礎入門*原創作者：追影人0×00 前言網絡編程在網絡安全方面具有舉足輕重的作用，如何快捷高效的監聽、分析、構造網絡流量，成為很多安全從業者需要解決的重點問題。而winpcap這一免費開源項目恰好可以為win32應用程序提供訪問網絡底層的能力，所以其成為了相關網絡編程的首選開發工具。0×01 winpcap是什么？winpcap(windows packet capture)是windows平臺下一個免費的網絡訪問系統，可用于windows系統下的網絡編程。著名的wireshark便是基于winpcap開發的，大家在安裝wireshark中可以看

2、到winpcap驅動程序的安裝過程。有關winpcap的介紹網絡上很多，百科里面介紹的也很詳細，我就不再copy了。需要注意的一點是，winpcap并不是一個簡單的library，而是一個針對Win32平臺上的抓包和網絡分析的一個架構，它包括一個核心態的包過濾器，一個底層的動態鏈接庫（packet.dll）和一個高層的不依賴于系統的庫（wpcap.dll）。所以它只能“嗅探”到物理線路上的數據包，而不具備攔截的能力，因此不適用于個人防火墻等項目。0×02 你需要準備些什么?本系列文章主要帶大家認識和了解如何利用winpcap網絡編程技術進行網絡的協議分析、流量統計及網絡探測掃描等，這

3、里我們并不會去深硬的解讀相關源代碼，而是以輕松的方式結合實驗來對相關原理進行深入理解。在本系列文章中，筆者從簡到難，簡明介紹winpcap架構原理、相關環境搭建及快速編寫核心代碼。但是在開始前，讀者需要有一些相關基礎：了解網絡協議相關基礎知識，掌握一門winpcap開發庫支持的編程語言，自己能動手實踐編寫一些例子。Winpcap提供的開發接口原生是c語言的，不過熱心腸的程序猿們已經為其他語言的使用提供了封裝，比如java、.net、python，好像連易語言都有。本系列文章將使用c語言來進行各種實驗，有興趣的讀者可以將其轉換成自己熟悉的語言來動手實踐。0×03 你能學到什么？有關wi

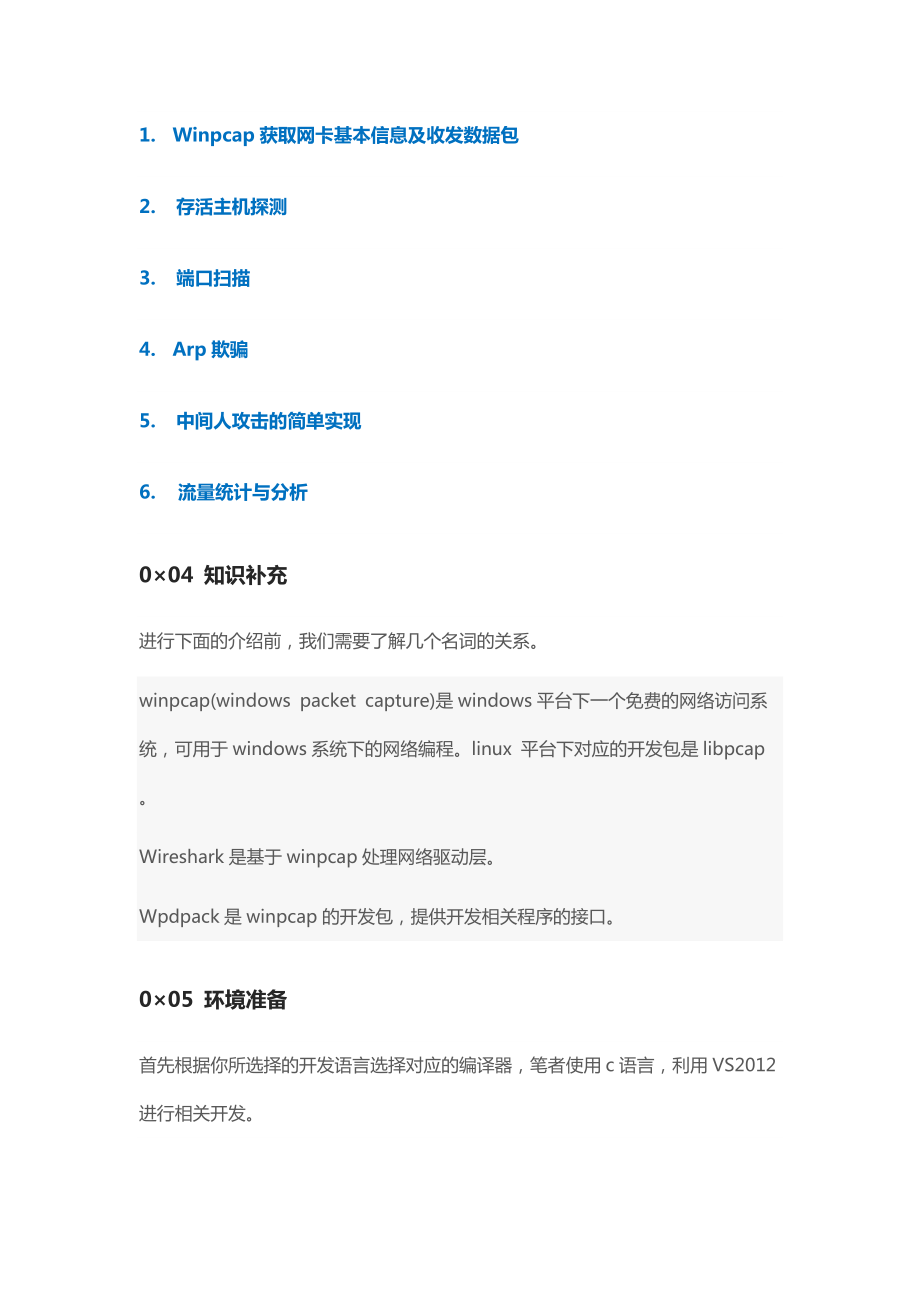

4、npcap開發的文章在網上很容易找到，但是更多的都是對于代碼的講解，筆者在本文盡量系統性的從原理層面結合各個應用場景來介紹相關知識：1.   Winpcap獲取網卡基本信息及收發數據包2.   存活主機探測3.   端口掃描4.   Arp欺騙5.   中間人攻擊的簡單實現6.    流量統計與分析0×04 知識補充進行下面的介紹前，我們需要了解幾個名詞的關系。winpcap(windows packet capture)是windows平臺下一個免費的網絡訪問系統，可用于windows系統下的網絡編程。linux

5、 平臺下對應的開發包是libpcap。Wireshark是基于winpcap處理網絡驅動層。Wpdpack是winpcap的開發包，提供開發相關程序的接口。0×05 環境準備首先根據你所選擇的開發語言選擇對應的編譯器，筆者使用c語言，利用VS2012進行相關開發。安裝好編譯器后，進行相關配置。下載wpdpack點擊這里 初學者可以選擇里面的Examples進行編譯，可以看到找不到頭文件，及相關庫。  這是因?yàn)閣pdpack中的相關庫還沒有引入到編譯環境中 將wpdpack包中的Include和lib文件夾中的文件添加到VS的相關目錄下即可編譯通

6、過。將編譯后的程序進行運行則出現以下錯誤。 這是由于運行時缺乏動態鏈接庫導致，最簡單的方法是直接下載并安裝winpcap驅動程序 下載 如果你覺得這樣子很麻煩，也可以采用簡易方法。程序在運行時只需要winpcap在system32下面釋放的wpcap.dll和packet.dll，還有driver下面的npf.sys，所以不需要完整安裝winpcap，而選擇只復制以上三個文件到對應目錄中即可。本節筆者將采用著名的Arpspoof源碼進行相關講解，源碼下載地址0×06 枚舉可用網絡適配器資源在使用winpcap進行收發數據包時，需指定對應的網卡，所以有必要

7、列出計算機上所有可用的網絡適配資源。列取網卡信息的核心代碼：/該函數在Arpspoof程序中，筆者進行了詳細注釋void ListAdapters()pcap_if_t *alldevs;/用于存儲網卡鏈表的頭指針pcap_if_t *d;/用于遍歷網卡鏈表的臨時變量    int i = 0;/記錄網卡個數char errbufPCAP_ERRBUF_SIZE;/存儲錯誤信息char szGateIPAddr16;/網卡對應網關地址char *p;/網卡名詞char szI

8、PAddr16;/網卡對應IPunsigned char ucPhysicalAddr6;/網卡對應的MAC地址    if (pcap_findalldevs(&alldevs, errbuf) = -1)/獲取網卡鏈表            fprintf(stderr,"Error in pcap_findalldevs: %sn", errbuf);

9、;      return;        for (d=alldevs; d; d=d->next)/遍歷網卡鏈表            if (d->addresses != NULL && (p = strchr(d->name, '') != NULL

10、&& Getadapterbyname(p, szIPAddr, ucPhysicalAddr,szGateIPAddr)/獲取網卡的對應信息for(int j = strlen(d->description) - 1; j > 0; j-)/對網卡的描述信息格式化if (d->descriptionj = 0x20)d->descriptionj = ''elsebreak;printf("n  %d. %sntIP Address. . . . . : %sn", i, d->d

11、escription, szIPAddr);/格式化輸出網卡信息printf("tPhysical Address. . : %.2X-%.2X-%.2X-%.2X-%.2X-%.2Xn", ucPhysicalAddr0, ucPhysicalAddr1, ucPhysicalAddr2,ucPhysicalAddr3, ucPhysicalAddr4, ucPhysicalAddr5);printf("tDefault Gateway . . : %sn", szGateIPAddr);i +;

12、60;    if (i=0)            printf("nNo interfaces found! Make sure WinPcap is installed.n");        return;         pcap

13、_freealldevs(alldevs);/釋放網卡鏈表科普Tips：“網卡”是神馬？計算機與外界局域網的連接是通過主機箱內插入一塊網絡接口板（或者是在筆記本電腦中插入一塊PCMCIA卡）。網絡接口板又稱為通信適配器或網絡適配器（network adapter）或網絡接口卡NIC（Network Interface Card），但是更多的人愿意使用更為簡單的名稱“網卡”。利用上面的程序，我們可以查看計算機上可利用的所有網卡資源，以便選擇相應的網卡資源進行相關操作。為了便于觀察，我們在VMware虛擬機中進行，首先在對應的虛擬機設置中增加硬件選項中添加多塊網卡，然后配置相應的IP，運行程序，可

14、以得到對應網卡的名稱描述、IP地址、MAC地址等。0×07 如何構造和發送數據包上一步我們列出了所有的可用網卡資源，在發送數據包前，需要打開對應的網卡來進行發送數據包的操作。這里使用的函數是pcap_open_live：函數名稱：pcap_t *pcap_open_live(char *device, int snaplen, int promisc, int to_ms, char *ebuf) 函數功能：獲得用于捕獲網絡數據包的數據包捕獲描述字。 參數說明：device參數為指定打開的網絡設備名。snaplen參數定義捕獲數據的最大字節數。promisc指定是否將網絡接口置于混雜

15、模式。to_ms參數指定超時時間（毫秒）。ebuf參數則僅在pcap_open_live()函數出錯返回NULL時用于傳遞錯誤消息。返回值：打開的網卡句柄Arpspoof中將網卡的打開操作進行了如下封裝，調用時直接輸入網卡序號即可，程序會對參數2、3、4進行初始化設置：pcap_t* OpenAdapter(int uIndexofAdapter, char szIPSelf,unsigned char ucPhysicalAddr, char szGateIPAddr)pcap_if_t *alldevs;pcap_if_t

16、0;*d;pcap_t *fp = NULL;    int i = 0;    char errbufPCAP_ERRBUF_SIZE, *p;    /* 這個API用來獲得網卡的列表 */    if (pcap_findalldevs(&alldevs, errbuf) = -1)

17、60;   fprintf(stderr,"Error in pcap_findalldevs: %sn", errbuf);        return NULL;        /* 顯示列表的響應字段的內容 */    for (d=alldevs; d; d=d->next)   &#

18、160;        if (d->addresses != NULL && (p = strchr(d->name, '') != NULL&& Getadapterbyname(p, szIPSelf, ucPhysicalAddr, szGateIPAddr)if (i = uIndexofAdapter)if (fp = pcap_open_live(d->name, / 設備名稱65536,  &#

19、160;  / portion of the packet to capture./ 65536 grants that the whole packet will be captured on all the MACs.1,       / 混雜模式1, /讀超時為1ms，越小越好errbuf     / error buffer) = NULL)fprintf(stderr,"nUnable to open the adapter. %s is not supp

20、orted by WinPcapn", d->name);pcap_freealldevs(alldevs);return NULL;else/ 去掉網卡注釋右邊的空格for(int j = strlen(d->description) - 1; j > 0; j-)if (d->descriptionj = 0x20)d->descriptionj = ''elsebreak;printf("* Bind on %s %s .n", szIPSelf, d->description

21、);return fp;i +;        if (i=0)            printf("nNo interfaces found! Make sure WinPcap is installed.n");        return FALSE;

22、;       /* We don't need any more the device list. Free it */    pcap_freealldevs(alldevs);return NULL;  使用范例：pcap_t *adhandle; / 網卡句柄unsigned char ucSelf6;char szIPSelf16, szIPGate16;if (adhandle = Op

23、enAdapter(0, szIPSelf, ucSelf, szIPGate) = NULL)printf("! Open adatper error!n");return FALSE;在獲取到網卡句柄并打開后，發送數據包就很容易了if(pcap_sendpacket(adhandle, (const unsigned char *) ucFrame,ucFrameLen) < 0)printf("Send Packet Errorn");return FALSE;ucFrame是封裝好的數據包，

24、ucFrameLen為數據包的長度。下面我們封裝一個例子，使用上述代碼發送ARP請求包，用于查詢某IP對應的MAC地址。ARP協議格式關鍵代碼bool sendARPData(pcap_t *adhandle)u_char ucFrameARP_LEN;/ 設置Ethernet頭ETHeader eh = 0 ;memset(eh.dhost,0xff, 6);/ARP廣播包目的地址為ffffffffffffmemcpy(eh.shost, ucSelf, 6);eh.type = htons(ETHERTYPE_ARP);/幀類型為ARPmemcpy(

25、ucFrame, &eh, sizeof(eh); / 設置Arp頭ARPHeader ah = 0 ;ah.hrd = htons(ARPHRD_ETHER);ah.eth_type = htons(ETHERTYPE_IP);ah.maclen = 6;/硬件地址長度ah.iplen = 4;/IP地址長度ah.opcode = htons(ARP_REQUEST);/ARP請求包類型memcpy(ah.smac, ucSelf, 6); ah.saddr = inet_addr(szIPSelf);  memset(ah.dmac, 0x00, 6)

26、;/ARP請求包中目的MAC地址均置0ah.daddr = inet_addr("");   /ARP請求的目的IP地址 memcpy(&ucFramesizeof(ETHeader), &ah, sizeof(ah); / 發送ARP數據包if(pcap_sendpacket(adhandle, (const unsigned char *) ucFrame,ARP_LEN) < 0)printf("Send Packet Errorn")

27、;return FALSE;return TRUE; 啟動wireshark進行監聽，運行程序，我們可以看到如下結果，程序發出了一個ARP廣播包，用于查詢的主機MAC，并且目標機在收到該查詢包后，進行了回復，將自己的MAC地址告訴了查詢發起的機器。0×08 如何監聽分析數據包在監聽數據包時，使用的關鍵函數為pcap_loop函數名稱：int pcap_loop(pcap_t * p,int cnt, pcap_handler callback, uchar * user);參數說明:p 是由pcap_open_live()

28、返回的所打開的網卡的指針;cnt用于設置所捕獲數據包的個數;callback 是回調函數，其原型為pcap_callback(u_char* argument,const struct pcap_pkthdr* packet_header,const u_char* packet_content);user值一般為NULL結合上面的代碼，我們在獲得并打開網卡句柄adhandle，使用下面的代碼并可捕獲數據包 /每次捕捉到數據包時，pcap都會自動調用這個回調函數void packet_handler(u_char *param, const struct pcap_pkthdr *he
