1、精選優質文檔-傾情為你奉上教案樓供配電設計 摘要電力,是現代工業生產、民用住宅及企事業單位的主要能源和動力,是現代文明的物質基礎。沒有電力,就沒有國民經濟的現代化。現代化社會的信息化和網絡化都是建立在電氣化的基礎之上的。另外,隨著國家對教育事業的關注和加大投入,各地教案樓的建設也隨之增加,相應的對學校的基礎設施建設特別是電力設施將提出更大的挑戰。教案樓照明設計是電器設計的基本內容之一,其設計的質量 好壞,直接關系到人們工作、學習和生活質量的高低。照明設計的目的就是根據環境的要求,正確的選擇光源和燈具,確定合理的照明形式和布燈方案,在節約能源和建設資金的允許下,獲得一個良好、舒適愉快的工作、學習
2、和生活環境。因此做好供配電工作對于保證正常學習、工作、生活將有十分重要的意義。本次設計主要內容包括:負荷計算、短路電流計算、電氣主接線的設計、電氣設備的選擇與校驗(包括主變壓器的選擇、斷路器及隔離開關的選擇與校驗、導體的選擇與校驗、電流互感器的選擇與校驗、電壓互感器的選擇和避雷器的選擇等)和變配電所的布置與結構設計。其中,主接線代表了變配電所主體結構,它對各種電氣設備的選擇、配電裝置的布置、繼電保護、自動裝置和控制方式的擬定都有決定性的關系,并將長期影響電力系統運行的可靠性、安全性、靈活性和經濟性學校的電氣工程及其自動化專業偏強電,通過這次對教案樓供電系統的設計來全面的復習和鞏固書本上所學到的
3、知識,加強理論與實際相結合的能力,在完成設計的過程中鍛煉搜索和遴選有用資料的能力,并通過逐步的完善設計內容提升自己發現問題、解決問題和所學知識的綜合應用能力。關鍵詞:變壓器 電氣主接線 電氣設備 繼電保護專心-專注-專業前言用戶供電系統的基本設計目標是為各電力用戶的生產活動和人民生活提供一個安全、合理、優質的供電環境。而教案樓的供配電設計質量的好壞,直接關系到我們接受知識,享受大學生活質量的高低。教案樓供配電設計的目的是根據具體環境的要求,來進行負荷計算、主接線計算、短路電流的計算、設備選擇校驗、變電所平面布置設計。通過本次課程的設計,加深對建筑物供配電的理解,初步了解教案樓供配電設計的基本原
4、理、步驟及方法。掌握建筑供配電總體方案、設計計算、設備選型。結合課程設計的文檔內容,熟悉教案樓供配電下需要提供的文檔技術要求,學會繪制供電系統圖,建立負荷計算表,學會查閱有關專業技術資料及設計手冊,提高進行獨立設計的能力,并完成課程設計相關任務。第1章 系統供電負荷的計算1.1 負荷計算公式 根據工藝和建筑設計等部門提供的用電設備及其安裝容量的確定計算負荷的工作成為負荷計算。負荷計算的理論依據是相似性原理,即性質相同、功能相近的用電設備組、生產車間或電力用戶,其負荷曲線應相似,其負荷曲線的特征參數值(負荷系數、利用系數、需要系數、最大有功負荷利用時數等)應相近。計算負荷是根據已知的教案樓的用電
5、設備安裝容量確定的、預期不變的最大假想負荷。本章采用需要系數法對學校的各類用電負荷進行詳細計算,并采用并聯電容器方法對低壓進行集中補償,以提高功率因數。1.1.1單組用電設備計算負荷的計算公式(1)有功計算負荷(單位為kW) (1-1)式中:為需用系數(1) 無功計算負荷(單位為kvar) (1-2)(2) 視在計算負荷(單位為kvA) (1-3)(3) 計算電流(單位為A) (1-4)式中:為用電設備的額定電壓(單位為KV)1.1.2 多組用電設備計算負荷的計算公式(5) 多組用電設備有功計算負荷基本公式:同時系數:本次設計取 1.2 教案樓統計及計算(1)普通教師負荷統計單臺容量PN/KW

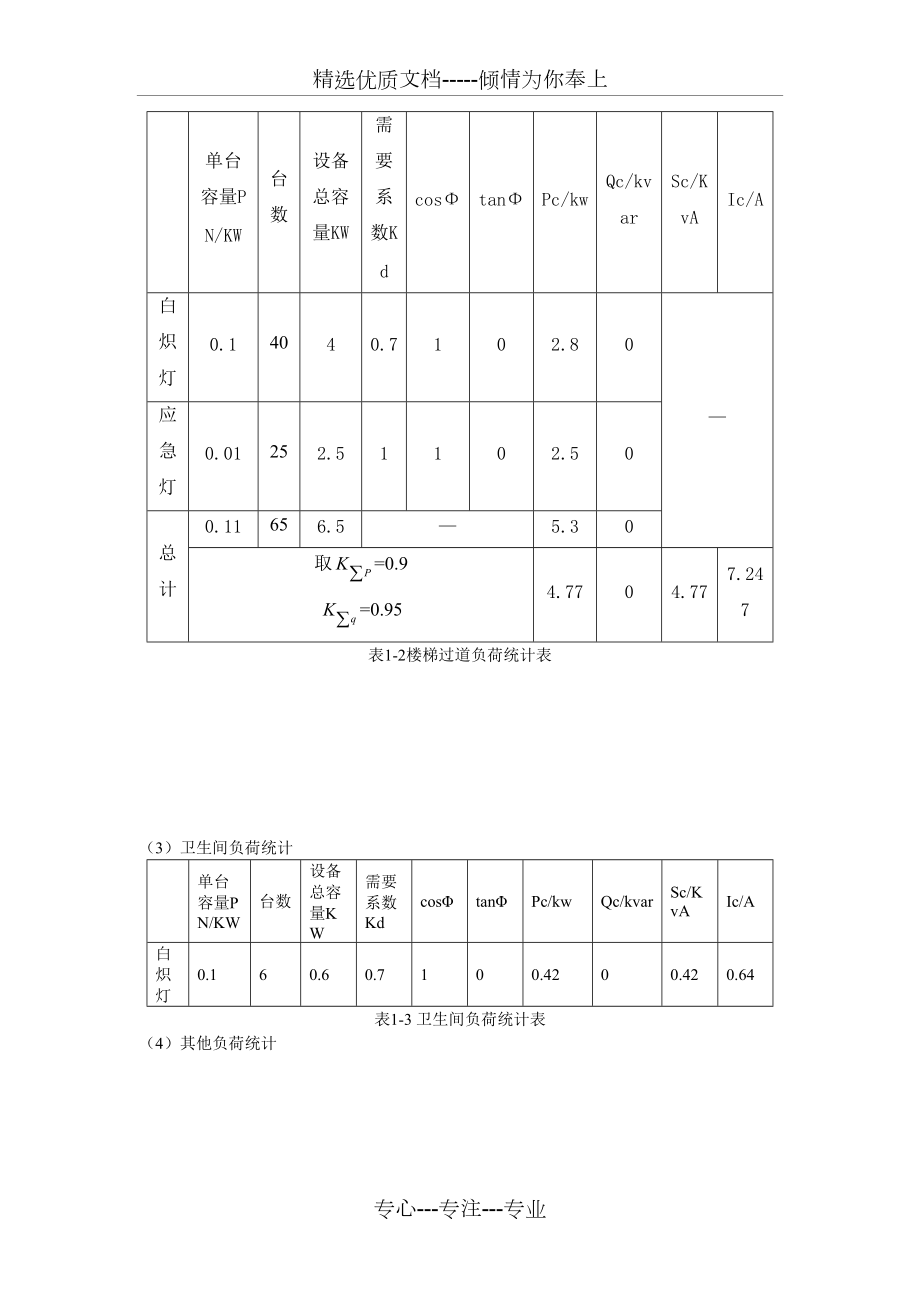

6、臺數設備總?cè)萘縆W需要系數KdcostanPc/kwQc/kvarSc/KvAIc/A熒光燈0.081814.40.70.551.5210.0815.322風扇0.0640.240.50.750.880.120.106電腦0.2810.280.70.90.330.1960.065插座0.680.480.70.750.880.3360.296總計2.523216.911.70716.111取=0.9=0.9510.53715.30518.5828.23表1-1普通教室負荷統計表(2) 樓梯過道負荷統計單臺容量PN/KW臺數設備總?cè)萘縆W需要系數KdcostanPc/kwQc/kvarSc/KvA
7、Ic/A白熾燈0.14040.7102.80應急燈0.01252.51102.50總計0.11656.55.30取=0.9=0.954.7704.777.247表1-2樓梯過道負荷統計表(3)衛生間負荷統計單臺容量PN/KW臺數設備總?cè)萘縆W需要系數KdcostanPc/kwQc/kvarSc/KvAIc/A白熾燈0.160.60.7100.4200.420.64表1-3 衛生間負荷統計表(4) 其他負荷統計單臺容量PN/KW臺數設備總?cè)萘縆W需要系數KdcostanPc/kwQc/kvarSc/KvAIc/A生活水泵202400.70.80.752821總計403603634.84取=0.9
8、=0.9532.433.143.87466.659表1-4 其他負荷統計表(5) 左半樓負荷統計A. 左半樓每層負荷統計類型個數Pc/kwQc/kvarSc/KvAIc/A普通教室442.14861.2274.324112.928表1-5 左半樓每層負荷統計表B.左半樓總負荷統計類型個數Pc/kwQc/kvarSc/KvAIc/A每層5210.74306.1371.62564.64樓梯過道14.7704.777.24總計6215.51306.1376.39571.881-6 左半樓總負荷統計表(6) 右半樓負荷統計A. 右半樓每層負荷統計類型個數Pc/kwQc/kvarSc/KvAIc/A普通
9、教室331.61145.91555.74384.696衛生間10.4200.420.638總計432.03145.91556.16385.3341-7 右半樓每層負荷統計表B.右半樓負荷統計類型個數Pc/kwQc/kvarSc/KvAIc/A每層5160.155229.575280.815426.67樓梯過道14.7704.777.24總計6164.925229.575285.585433.911-8 右半樓負荷統計表(7) A樓負荷統計類型個數Pc/kwQc/kvarSc/KvAIc/A左半樓1215.51306.1376.39571.88右半樓1164.925229.575285.5854
10、33.91其他132.433.143.87466.659總計3412.8568.8取=0.9=0.95371.5540.4655.7996.31-9 A樓總負荷統計1.3 低壓配電在正常環境的車間或建筑物內,當大部分用電設備為中小容量,并且無特殊要求時候,應采用樹干式配電。當用電設備為大容量時,或負荷性質質量,或在有特殊要求的建筑物內,應采用放射式配電。放射式的優點是:供電可靠性高,故障發生后影響范圍?。焕^電保護裝置簡單且易于整定;便于實現自動化;運行簡單,切換操作方便。樹干式的優點是變配電所的饋出線回路少、投資小、結構簡單。還有一種為混合式,它兼具前兩者的優點,在現代建筑中應用最為廣泛。圖1
11、-1 一級放射式圖1-2 樹干式在本次設計中對干同一區變管轄范圍內用電設備性質相同的采用放射式配電,而少區域內采用樹干式配電。本教案樓采用放射式和樹干式相結合。具體圖如下所示:(8) 主接線設計變配電所是電力網的重要組成部分,承擔著電網電壓的變換和電能傳輸任務。他的設計(變電所位置的確定和主變壓器及主接線方案的選擇)至關重要,其中主接線代表了變配電所主體結構,它對各種電氣設備的選擇、配電裝置的布置、繼電保護、自動裝置和控制方式的擬定都有決定性的關系,并將長期影響電力系統運行的可靠性、安全性、靈活性和經濟性。2.1 變配電所位置的選擇變配電所位置選擇的一般原則:(1)盡量靠近負荷中心,以減少配電
12、系統的電能損耗、電壓損耗及有色金屬消耗量。(2)進出線方便,特別是采用架空線進出時應考慮這一點。(3)接近電源側,對總變、配電所特別要考慮這一點。(4)設備運輸方便。(5)盡量避開劇烈震動和高溫場所。(6)不宜設在有多塵和有腐蝕性氣體的場所,當無法遠離時。則應設在污源的上風側。(7)不宜設在廁所、浴池或其他經常積水場所的正下方,且不宜與上述場所相貼鄰。(8)不應設在有爆炸危險環境的正上方或正下方。且不宜設在有火災危險環境的正上方或正下方。(9)不應妨礙其他建筑物的發展,并適當考慮今后的擴建。2.2 變壓器型號的選擇2.2.1 變壓器臺數的選擇我們知道現學校采用10KV線路電源進線,由于學校用電
13、大多為三級負荷,只有行政樓和圖書館消防為二級負荷,對供電可靠性和靈活性要求不是太高。因此,用一臺變壓器就可以了。2.2.2 變壓器型號的選擇用高效節能型三相電力變壓器S9來取代用熱軋硅鋼片的SJ1三相電力變壓器節能效果十分明顯,通常所需的新增投資費用在3年左右時間內即可收回,在整個變壓器壽命期間可節約的電費支出約為整個投資費用的3-4倍,并有利于綠色環保。因此,我校采用的變壓器為S9-800/10(6),主變壓器的聯結組均采用Yyn0。2.3 變配電所接線圖設計在正常環境的車間或建筑物內,當大部分用電設備為中小容量,并且無特殊要求時候,應采用樹干式配電。當用電設備為大容量時,或負荷性質質量,或
14、在有特殊要求的建筑物內,應采用放射式配電。放射式的優點是:供電可靠性高,故障發生后影響范圍小;繼電保護裝置簡單且易于整定;便于實現自動化;運行簡單,切換操作方便。樹干式的優點是變配電所的饋出線回路少、投資小、結構簡單。還有一種為混合式,它兼具前兩者的優點,在現代建筑中應用最為廣泛。圖2-1 一級放射式圖2-2 樹干式在本次設計中對干同一區變管轄范圍內用電設備性質相同的采用放射式配電,而少區域內采用樹干式配電。本教案樓采用放射式和樹干式相結合。具體圖如下所示:圖2-3 變電所的主接線路圖第3章 短路電流的計算“短路”是電力系統中常發生的一種故障。所謂短路是電網中某一相導體未通過任何負荷而直接與另
15、一相導體或“地”相碰觸。電網正常運行的破壞大多數是由短路故障引起的。因此,正確計算短路電流尤為重要。3.1 短路電流計算短路電流計算的方法常用的有名值法和標么值法。在電力系統計算短路電流時,如計算低壓系統的短路電流,常采用有名值;但計算高壓系統短路電流,由于有多個電壓等級,存在著電抗換算問題,為使計算簡化常采用標么制。因此,本設計采用的是標么值法來計算短路電流。3.1.1 供電系統中各標幺值的確定標么制中各元件的物理量不用有名單位值,而用相對值來表示。相對值就是實際有名值與選定的基準值間的比值,即標么值從上看出,標么值是沒有單位的。另外,采用標么值計算時必須先選定基準值。我們一般先選定基準容量
16、Sd和基準電壓Ud。根據三相交流電路中的基本關系,推得基準電流Id和基準電抗值分別為 (3-1) (3-2)據此,可以直接寫出以下標么值表示式容量標么值 (3-3)電壓標么值 (3-4)電流標么值 (3-5)電抗標么值 (3-6)在進行短路計算時,為方便起見通常選擇基準值Sd100MVA,基準電壓(Ud)為線路平均額定電壓(Uc)。3.1.2 短路電流的計算(1) 繪制計算電路,如圖3-1所示:圖3-1 短路計算電路(2)確定短路計算基準值設,即高壓側,低壓側,則: (3-7) (3-8)(3)計算短路電路中各元件的電抗標幺值電力系統 已知,故 (3-9)架空線路 查表的LGJ-150的,而線
17、路長8km,故 (3-10)電力變壓器 查表的S9-830的,故 (3-11)因此繪短路計算等效電路如圖3-2所示:圖3-2 短路計算等效電路(4) 計算k-1點(10.5kV)的短路電路總電抗及三相短路電流和短路容量:總電抗標幺值(3-12)三相短路電流周期分量有效值 (3-13)其他短路電流 (3-14) (3-15) (3-16)三相短路容量(3-17)(5) 計算k-2點(0.4kV側)的短路電路總電抗及三相短路電流和短路容量:總電抗標幺值(3-18)三相短路電流周期分量有效值 (3-19)其他短路電流 (3-20) (3-21) (3-22)三相短路容量(3-23)以上短路計算結果綜
18、合如下所示:短路計算點三相短路電流/KA三相短路容量/MVA1.961.961.965.02.9635.717.117.117.131.518.611.9表3-1 短路電流計算統計表第4章 設備選擇與校驗供電系統中各電氣設備的選擇是根據系統運行的要求和設備的安裝環境條件,保證在正常工作時,安全可靠、運行維護方便,投資經濟合理。在短路情況下,能滿足動穩定和熱穩定的要求而不知損壞,并在技術合理的情況下力求經濟。1. 按正常工作條件選擇時需要根據以下幾方面:(1) 環境(2) 電壓(3) 電流2. 按短路情況進行動穩定和熱穩定校驗(1) 動穩定校驗(2) 短路情況下的熱穩定4.1 一次設備的選擇與校
19、驗一次設備是指直接參與生產變換輸送分配和消耗電能的設備,常用的高壓一次電氣設備有:高壓熔斷器、高壓隔離開關、高壓斷路器等。在建筑工程常見的低壓電氣設備有刀開關、熔斷器、自動空氣開關、接觸器、低壓配電柜等。選擇一次設備時應校驗的工程如下表所示:選擇校驗工程電壓電流斷流能力動穩定度熱穩定度裝置地點條件參數數據10KV57.7A1.96kA5.0kA一次設備型號規格額定參數高壓隔離開關10KV200A25.5kA高壓熔斷器RN2-1010KV0.5A50kA電壓互感器JDJ-1010/0.1kV電流互感器LQJ-1010KV100/5A31.8 kA81避雷器FS4-1010KV表4-1 10KV側一次設備的選擇校驗表4-2 380V側一次設備的選擇校驗選擇校驗工程電壓電流斷流能力動穩定度熱穩定度裝置地點條件參數數據380V996.317.1 kA31.5kA一次設
