某住宅樓電氣安裝工程施工方案

1、 金都莊園18#-20#住宅樓電氣施工方案江蘇泓建集團有限公司編制日期：2010 年 9月 27 日第一章 編制說明1編 制 目 的本施工方案是為金都莊園工程施工所編制的，指導電氣專業施工用綱領性文件，適用于施工全過程。目的是在經濟上合理，技術上可靠的前提下，保質、保量、保工期。2 編 制 依 據本施工方案編制依據是：工程施工合同、施工圖紙、金都莊園施工組織設計、國家現行規范、規程、標準，山東省有關建筑施工現場安全管理規定及其他管理性文件，并結合以往同類工程特點、施工經驗及我公司施工能力、技術裝備水平制定的。3本 工 程 主 要 采 用 的 現 行 規 范、標 準 及 圖 集在本工程中主要采用

2、以下規范、標準及圖集，詳見下表（表1）序號類別規范、標準及圖集名稱編 號1國家建筑工程施工質量驗收統一標準GB50300-20012國家建筑電氣工程施工質量驗收規范GB50303-20023國家建筑物電子信息系統防雷技術規范GB50343-20044國家火災自動報警系統施工及驗收規范GB50166-925國家電氣裝置安裝工程 電氣設備交接試驗標準GB50150-20066國家電氣裝置安裝工程 電纜線路施工及驗收規范GB50168-20067國家電氣裝置安裝工程 接地裝置施工及驗收規范GB50169-20068國家電氣裝置安裝工程 旋轉電機施工及驗收規范GB50170-20069國家電氣裝置安裝

3、工程 低壓電器施工及驗收規范GB50254-9610國家鋼制電纜橋架工程設計規范CECS31：9111國家套接緊定式鋼導管電線管路施工及驗收規程CECS 120:200012國家室內管線安裝（2004年合訂本）D301-1313國家防雷與接地安裝（2003合訂本）D501-1414國家常用低壓配電設備及燈具安裝（2004年合訂本）D702-1315行業低壓配電裝置（99年版）92DQ316行業內線工程（2005年版）92DQ5-117行業照明裝置（2002年版）92DQ618行業火災自動報警與聯動控制（2006年版）92DQ9-119行業防雷與接地裝置（2005年版）92DQ13-120行業水

4、泵風機及其電源切換集成模塊化控制系統裝置92DQZ121地方建筑工程資料管理規程DBJ01-51-200322地方建筑安裝分項工程施工工藝規程（第七分冊）DBJ/T01-26-200323地方建筑安裝分項工程施工工藝規程（第八分冊）DBJ/T01-26-2003。第二章 工程概況1工程概況1.1工程名稱：金都莊園1.2工程地點：濰坊市濰城區友愛路與勝利西街北角1.3建設單位：濰坊金通置業有限公司1.4設計單位：山東新興建筑規劃設計研究院1.5監理單位：濰坊方圓監理工程有限公司1.6施工單位：江蘇泓建集團有限公司1.7工程概況：本工程為框架剪力墻結構，總建筑面積約為60000平方米，地上為27-

5、29層的住宅，地下2層，地上：18#樓總高度81m，19#樓總高度85。7m，20#樓總高度87.3m2工程特點本工程施工工期較長，所以必須合理安排各階段的工作時間及相互交接時間，且明確各工序的最遲交接時間，以保證工程如期竣工。第三章  施工部署1實施目標為充分發揮企業優勢，科學組織安裝作業，我們將選派高素質的項目負責人及工程技術管理人員，按項目法施工管理，嚴格執行ISO9001質量保證體系，積極推廣新技術、新工藝、新材料、新設備，精心組織，科學管理，優質高效地完成施工任務，嚴格履行合同，確保實現如下目標：1.1質量標準：合格。1.2工期目標：確保總工期。1.3安全文明施工

6、：采取有效措施，杜絕工傷、死亡及一切火災事故的發生，爭創安全文明示范工地。1.4科技進步目標：為實現上述質量、工期、安全文明施工等目標，充分發揮科技的作用，在施工中積極采用成熟的科技成果和現代化管理技術。2施工準備工作2.1施工準備階級根據建設單位意圖，了解其總體設想，并根據設計院提供的施工圖進行施工。積極參與圖紙會審，及時提出問題請求答復。施工安裝過程中，根據建設單位的意圖和設計要求，積極協助建設單位對各種材料設備進行選型、定貨。2.2原材料供應階段根據施工圖紙要求積極采購原材料，所有原材料的供應必須符合ISO9001質量標準要求。所有采購材料必須索取材料質量證明書、檢測報告等合格證明文件。

7、2.3施工階段因本工程安裝原則為公司內技術人員指導，并組織安裝力量，故開工前公司將派人做好人力配備計劃，精心挑選各種必需工種人員等，并進行施工前安裝技術及安全交底工作，并作好記錄，同時貫徹落實工程質量與安全目標。安裝過程中，各工序相互交接時應有驗收記錄，并且對存在的不合格品及時進行返工返修。安裝過程中隱蔽工程驗收，應及時聯系建設單位或現場監理參加驗收。2.4竣工驗收由建設單位做好有關部門的協調配合工作，確定竣工驗收的時間、地點和方式等。竣工驗收前做好現場衛生清理工作，工程技術資料匯總及整理工作，并出具相關驗收資料?？⒐を?yàn)收后，協助相關部門將竣工資料送交相關部門備案。3施工協調管理3.1與設計單

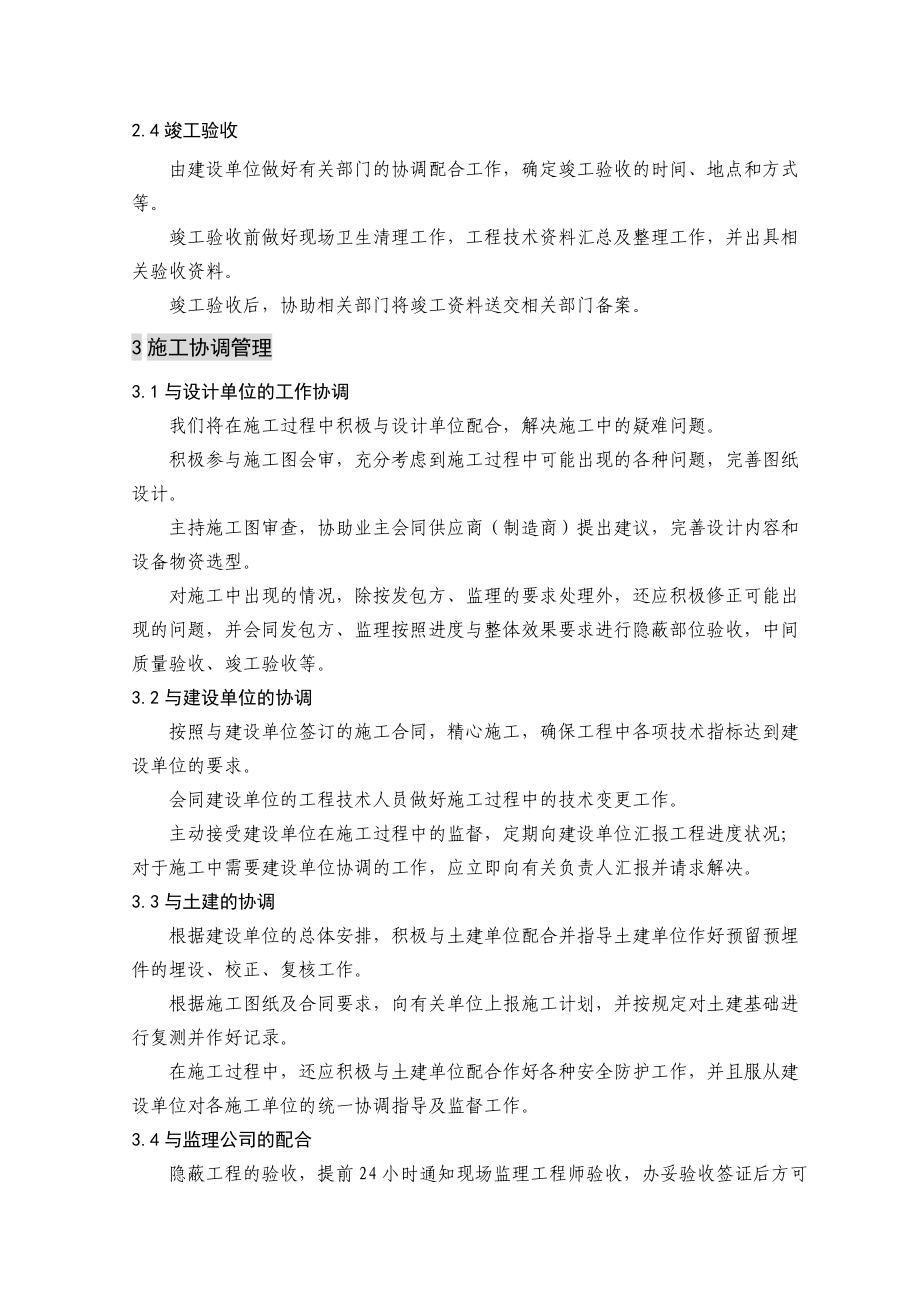

8、位的工作協調我們將在施工過程中積極與設計單位配合，解決施工中的疑難問題。積極參與施工圖會審，充分考慮到施工過程中可能出現的各種問題，完善圖紙?jiān)O(shè)計。主持施工圖審查，協助業主會同供應商（制造商）提出建議，完善設計內容和設備物資選型。對施工中出現的情況，除按發包方、監理的要求處理外，還應積極修正可能出現的問題，并會同發包方、監理按照進度與整體效果要求進行隱蔽部位驗收，中間質量驗收、竣工驗收等。3.2與建設單位的協調按照與建設單位簽訂的施工合同，精心施工，確保工程中各項技術指標達到建設單位的要求。會同建設單位的工程技術人員做好施工過程中的技術變更工作。主動接受建設單位在施工過程中的監督，定期向建設單位

9、匯報工程進度狀況；對于施工中需要建設單位協調的工作，應立即向有關負責人匯報并請求解決。3.3與土建的協調根據建設單位的總體安排，積極與土建單位配合并指導土建單位作好預留預埋件的埋設、校正、復核工作。根據施工圖紙及合同要求，向有關單位上報施工計劃，并按規定對土建基礎進行復測并作好記錄。在施工過程中，還應積極與土建單位配合作好各種安全防護工作，并且服從建設單位對各施工單位的統一協調指導及監督工作。3.4與監理公司的配合隱蔽工程的驗收，提前24小時通知現場監理工程師驗收，辦妥驗收簽證后方可進入下一道工序施工。安裝設備具備調試條件時，在調試前48小時通知現場監理工程師，調試過程由專人作好調試記錄，調試

10、通過雙方在調試記錄上簽字后方可進行竣工驗收。3.5協調方式按進度計劃制定的控制節點，組織協調工作會議，檢查本節點實施的情況，制訂、修正、調整下一個節點的實施要求。由項目部負責施工協調會，以周為單位進行協調。本項目管理部門以周為單位編制工程簡報，向業主和有關單位反映、通報工程進展及需要解決的問題，使有關各方了解工作進行情況，及時解決施工中出現的困難和問題。根據工程進展，我們還將不定期地召開各種協調會，協助業主與社會各業務部門的關系以確保工程進度。4主要施工人員配備能否保證工程高標準、高質量、高速度、高效益地實施，為我公司樹立良好的企業形象，公司將組織一批精兵強將，成立項目經理部，由具有多年施工經

11、驗、愛崗敬業、作風嚴謹?shù)募夹g(shù)人員組成，項目組織機構詳見下表。項目組織機構項目負責人技術員兼職電氣施工員質量員兼職倉庫保管員資料員安 全員 兼職預算員4.1勞動力合理科學地組織勞動力是保證工程順利進行的重要因素。根據本工程特點及施工工期要求，勞動配備進行專業化組織，按不同工種、不同施工部位劃分作業班組。開工前由項目部組織開展上崗職工的崗前培訓工作，按總進度計劃有序組織進場，同時與各作業班組簽訂勞務合同，細化各項生產指標，做好各分部分項工程技術交底，確保本工程高速、優質、低耗、安全地完成施工任務。勞動力配備計劃表序號各施工作業人員名稱預留預埋勞動力布置安裝階段勞動力布置1電氣施工作業人員16322

12、電焊工作業人員253工程管理人員334合 計21404.2施工準備由項目負責人牽頭組織項目技術員及各專業工長，核對設計圖紙上的尺寸、標高等，各專業工長要根據工程特點分別繪制大樣圖，技術人員要編制工程施工組織設計及主要分部分項工程施工方案。積極同業主、監理單位做好協調配合工作，主動與當?shù)卦囼?yàn)、質監等部門提前做好聯系工作。4.3職責4.3.1項目負責人：代表公司，對該工程質量、進度、安全等全面負責，其職能為：負責項目部的全面工作，溝通部門之間、項目部與施工隊之間、與總公司之間、與業主之間、與各橫向單位之間的關系，以及生產調度、施工組織設計、計劃進度安排等工作。4.3.2專業技術員：主要負責工程質量

13、預控，檢測，隱蔽驗收，技術復核，質量評定。4.3.3安全員：主要負責施工現場安全動態管理，消防保衛，環境保護等工作。4.3.4倉庫保管員：主要負責材料的收發、報表的填寫等。4.3.5預算員：負責提供工程合同或施工協議的具體報價或概算，參加合同評審，準確編制本項目工程預結算及材料計劃與匯總表，配合施工部門搞好定額用工分析。4.3.6資料員：主要負責工程質量預控，檢測，隱蔽驗收，技術復核，質量評定。4.3.7項目班組長：負責本班組所承擔的分項工程施工質量，確保分項工程達到質量管理目標要求。組織本班組施工人員認真學習施工規范、質量標準和青島市有關地方標準，結合工程實際情況，進行必要的技術交底工作。參

14、加分項工程的檢查、驗收工作，協助資料員做好工程技術資料。5主要材料、機具設備5.1材料：專業技術人員會同預算員、材料負責人結合工程預算及工程特點，提前做好材料計劃，并根據工程進度計劃分別確定進場時間，做好市場調查，對于大宗或可能會出現緊缺的材料，有關人員要提前與材料生產廠家或材料供應商簽訂購銷合同，確保施工時材料供應緊跟工程進度。5.2機具設備：為滿足施工要求，提高工作效率，減輕勞動強度，現場設木制加工場?？紤]施工現場實際情況，根據我公司多年施工經驗，本項目擬投入的施工機具設備配備詳見下表。同時要求保管負責人員提前對進場的各種機具設備進行調試、保養，確保施工時各機具設備均處于最佳工作狀態。安裝

15、工程主要施工機械設備一覽表序號名 稱單位數量功率（KW）1砂輪切割機臺22.22交流電焊機BX-300臺4203手提電鉆臺60.54沖擊電錘臺80.785臺式鉆床臺12.26液壓煨彎機臺17液壓開孔器臺26施工總平面布置和施工進度計劃施工總平面布置詳見土建施工組織設計相關內容，由土建單位提供臨時設施和預制加工場的具體位置。我公司施工范圍的所有工作確保在總工期內完成，并確保以合格工程的質量交付使用。（設備安裝工程施工總進度計劃詳見附表）在安裝施工組織設計的指導下，結合設計圖的施工配合要求等具體情況進行綜合安排，其計劃實施應抓好以下幾個項目工作：6.1項目班子應在土建、安裝總體進度計劃指導下，由項

16、目負責人組織項目其他管理人員編制月、周施工作業計劃，由各專業工長向施工班組做好月、周計劃交底，使班組人員明確工作目標。6.2項目負責人應按時參加現場指揮部會議，正式安裝期間項目班子每周組織召開有關各工長、班長參加的安裝進度協調會，及時檢查平衡工程進度及工序搭接的有關問題，公司按月召開生產會，以協調該工程與公司各部門及各單位有關勞動力、技術、質量、安全、資金、供應等有關事宜。第四章 電氣分部分項工程施工方案1電氣工程概況特點1.1強電部分配電系統.1負荷分類：地下車庫消防設備及應急照明。普通客梯、排水泵、生活水泵等較重要用電設備屬二級負荷。一般電力、照明用電屬三級負荷。.2。二級負荷：采用雙電源

17、供電，在末端互投（或在適當位置互投）。三級負荷：采用單電源供電。照明系統.1光源：有裝修要求的場所視裝修要求商定，一般場所應盡量采用節能型光源。.2照明、插座分別由不同的支路供電，應急照明配電箱出線采用WDZN-BYJ(F)-3x2.5mm2-JDG20，其他均為BV-3x2.5mm2-PVC16；插座為單相三線，均為BV-3x4mm2-PVC20，所有插座回路均設剩余電流斷路器保護。.3應急照明：.3.1消防風機房、電梯機房等的照明均為應急照明；其他公共場所應急照明一般按正常照明的10%15%設置。.3.2在大空間用房、走廊、樓梯間及其前室、消防電梯間及其前室、主要出入口等場所設置疏散照明燈

18、及應急照明燈。.3.3出口標志燈、疏散指示燈采用自帶蓄電池?zé)艟撸瑧?yīng)急照明持續供電時間應大于30分鐘。熒光燈燈管為節能型（T5、T8）燈管。.4應急照明線路與普通照明線路同線槽敷設時中間加隔板。材料選擇及安裝.1各層照明配電箱，除豎井、防火分區隔墻上明裝外，其它均為暗裝（除注明外），安裝高度為底邊距地1.8m。消防設備電源及控制箱應有明顯標志，并作防火處理。.2動力箱，控制箱除豎井、機房、車庫、防火分區隔墻上明裝外，其它均為暗裝，箱體高度（除注明外）600mm以下，底邊距地1.5m；600mm800mm高，底邊距地1.2m；800mm1000mm高，底邊距地1.0m；1000mm1200mm高，

19、底邊距地0.8m；1200mm 以上，為落地式安裝，下設200mm基座。.3照明開關、插座均為86系列，暗裝，除注明者外，均為250V，10A，應急照明開關應帶電源指示燈。除注明者外，插座均為單相兩孔+三孔安全型插座。 掛式空調插座底邊距地1.8m；其它插座除注明外均為底邊距地0.3m。開關底邊距地1.3m，距門框0.2m。有淋浴、浴缸的衛生間內開關，插座選用防潮防濺型面板。有淋浴、浴缸的衛生間內開關、插座及其他電器，設備及管線應設在區以外。.4電纜橋架：電纜架水平安裝時，支架間距不大于1.5m，垂直安裝時，支架間距不大于2m。橋架施工時，應注意與其它專業的配合。電纜橋架安裝高度為板（或梁）下

20、300mm。電纜、導線的選型及敷設.1低壓出線電纜選用WDZN-YJ(F)E-1000電力電纜；消防電源出線選用WDZN-YJ(F)E-1000耐火電力電纜。電纜明敷在橋架上，普通電纜與應急電源電纜應分設橋架或采取隔離措施，在豎井內距離應大于300mm或采用隔離措施。若不敷設在橋架上，應穿焊接鋼管（SC）敷設。.2本工程SC管均為焊接鋼管。.3所有支線都選用WDZN導線，至污水泵出線選用廠家配套的防水電纜外，其它均選用BV-750導線，穿鋼管或PVC管暗敷。在電纜橋架上的導線應采用WDZN-YJ(F)E-750型電纜。.4控制線為KVV控制電纜，與消防有關的控制線為WDZN-KVV控制電纜。.

21、5應急照明支線應穿JDG管暗敷在樓板或墻內，由頂板接線盒至吊頂燈具一段線路穿普利卡管，普通照明支線穿PVC管暗敷在樓板或吊頂內；機房內管線在不影響使用及安全的前提下，可采用熱鍍鋅鋼管、金屬線槽或電纜橋架明敷設。.6消防設備備用供電線路與其他電纜共橋架分兩側敷設。消防電源封閉式橋架的耐火極限不小于1h。橋架豎井以外的部分及消防供電線路明配管外側涂防火涂料。穿管暗敷時，應敷設在不燃燒體結構內且保護層厚度不小于30mm。.7 PE線必須用綠/黃導線或標識。.8所有穿過建筑物伸縮縫、沉降縫、后澆帶的管線應按國家、地方標準圖集中有關作法施工。.9平面圖中所有回路均按回路單獨穿管，不同支路不應共管敷設。各

22、回路N、PE線均從箱內引出。建筑物防雷、接地及安全.1建筑物防雷：.1.1本工程防雷等級為三類。建筑的防雷裝置滿足防直擊雷、側擊雷、防雷電感應及雷電并設置總等電位聯結。.1.2接閃器：在屋頂采用10鍍鋅圓鋼作避雷帶，屋頂避雷連接線網格不大于20m×20m或24m×16m。.1.3引下線：利用建筑物鋼筋混凝土柱子或剪力墻內4根14以上主筋通長焊接作為引下線，間距不大于25m。引下線上端與避雷帶焊接，下端與建筑物基礎底梁及基礎底板軸線上的上下兩層鋼筋內的兩根主筋焊接。外墻引下線在室外地面下0.8m處引出連接板。.1.4防側擊和等電位保護接地裝置連接做法見L04D502-17頁。

23、.1.5接地極：接地極為建筑物樁基、基礎底板軸線上的上下兩層主筋中的兩根通長主筋焊接或綁扎形成的基礎接地網。.1.6建筑物四角的外墻引下線在距室外地面上0.5m處設測試卡子。.1.7凡突出屋面的所有金屬構件，如金屬通風管、屋頂風機、金屬屋架等均應與避雷帶可靠連接。.1.8室外接地凡焊接處均應刷瀝青防腐。.1.9衛生間均做等電位連接。等電位裝置連接做法見L04D502-99頁。.2接地及安全：.2.1本工程防雷接地、電氣設備的保護接地、電梯機房、消防控制室、通訊機房等的接地共用統一接地裝置，要求接地電阻不大于1歐姆，實測不滿足要求時，增設人工接地極。.2.2金屬電纜橋架及其支架全長應不少于兩處與

24、接地干線連接。.2.3垂直敷設的金屬管道及金屬物的底端及頂端應與防雷裝置連接。.2.4凡正常不帶電，而當絕緣破壞有可能呈現電壓的一切電氣設備金屬外殼均應可靠接地。.2.5本工程采用總等電位聯結，等電位聯結安裝做法參見L04D502 P100 101。.2.6插座回路采用漏電斷路器保護的，除注明外，漏電動作電流均為30mA。安裝高度低于1.8m的插座均采用安全型插座。.2.7電源過電壓保護：在配電室低壓母線上裝一級浪涌保護器（SPD），二級配電箱內裝二級浪涌保護器，弱電機房配電箱內裝三級浪涌保護器。屋頂室外配電箱內裝一級浪涌保護器。.2.8弱電系統進出線處設過電壓信號浪涌保護器。其他部位的防護由

25、設備廠商根據實際需求設置相應的SPD。.2.9本工程接地型式采用 TN（-C）-S 系統，.2.10 類燈具的外露可導電部分應可靠接地，平面圖中不再標注。節能.1光源：有裝修要求的場所視裝修要求商定，一般場所應盡量采用節能型光源。自鎮流熒光燈應配用電子鎮流器，直管形熒光燈應配用電子鎮流器或節能型電感鎮流器。高壓鈉燈、金屬鹵化物燈應配用節能型電感鎮流器。采用的鎮流器應符合產品的能效標準。.2住宅的公共部分均采用節能自熄開關。.3應急照明采用節能自熄開關控制時，并采取應急自動點亮措施。.4住宅的公共部分的照明應采取高效光源、高效燈具和節電控制措施。.5經常運行的動力設備應采用高效率產品（詳見設備圖

26、紙），并采取變頻控制等節電措施。.6熒光燈均采用節能型電子鎮流器，功率因數不小于0.90。1.2弱電部分有線電視系統.1普通電視信號由室外有線電視信號引來。引入端設置過電壓保護裝置。.2干線電纜選用 SYWV-75-9SC32，支線電纜選用 SYWV-75-5PVC20， 1.2.1.3住宅每戶引入一個電視終端，用戶出線口暗裝，底邊距地0.3m安裝。電話系統.4每層的層配線箱在豎井內掛墻安裝，底邊距地0.5m。電話插座暗裝，底邊距地0.3m。每戶引入一對電話。.5系統的深化設計由電信部門完成，各部分點位分布可根據實際情況調整。樓宇對講系統本工程一層設樓寓對講電控門，戶內對講分機距地1.3米安裝

27、。一層對講電控門在失火情況下應具有斷電自動開門功能。2電氣工程施工方案2.1電氣工程主要施工程序本工程電氣工程設施齊全，量大面廣，質量要求高，施工工期短，與土建工程配合性強，為確保工程質量和進度，施工前我們將認真熟悉圖紙，精心組織，合理安排，其主要施工程序如下：管路、盒、箱預埋（支架制安）防雷保護接地（含等電位）橋架安裝動力、照明配電箱安裝管內穿線電纜敷設燈具、開關、插座安裝系統通電調試竣工驗收。2.2強電部分施工方法及技術要求電氣配管.1施工準備.1.1材料要求：電氣配管前要對管材、管件認真檢查，必須具有產品合格證、質量證明書，并及時報驗于監理作好簽字記錄。凡所使用的鋼管，外觀檢查無壓扁，內

28、壁光滑，壁厚均勻，焊縫均勻規則，無劈裂、沙眼、棱刺和壓扁現象，并提供完整的質量證明文件。所使用的阻燃型塑料管，其材質應具有阻燃、耐沖擊性能，其氧指數不應低于27的阻燃指標，并應有檢驗報告單和產品出廠合格證。.1.2主要施工機具：如彎管器、電焊機、液壓開孔器、臺鉆、手電鉆、銼、切割砂輪機、鋼鋸、鉗子等。.1.3作業條件：1）暗管敷設：現澆在混凝土板內配管，在底層鋼筋綁扎完后、上層鋼筋未綁扎前，根據施工圖紙尺寸和位置配合土建施工（具體做法見下圖）；板墻配管在鋼筋綁扎后進行；配合土建二次配管，等土建工程墻體砌筑完畢后重新開槽敷管。2）明管敷設：采用膨脹螺栓固定支架，應在抹灰后進行；配管應在土建噴漿、

29、刷漆后進行。.2施工順序.2.1預留孔洞：預留洞在土建綁扎鋼筋前確定好位置，根據箱體的幾何尺寸，標出留洞的大小及位置。.2.2電線管暗敷：預制加工（熱煨、冷煨、切管、箱盒預制）測定盒、箱位置固定盒、箱管路敷設連接跨接接地管路固定.2.3明管敷設：預制加工（熱煨、冷煨、切管、箱盒預制）測定盒、箱位置盒、箱支架固定管路敷設連接跨接接地管路固定.3操作工藝.3.1預制加工：根據施工圖加工好各種彎管、盒箱支架。電線鋼管可采用冷煨法彎管。管徑25mm及以下時，可使用手板煨管器，管徑25mm以上可使用液壓彎管器。.3.2管路有下列情況之一時，中間應增設接線盒，其位置應便于穿線：1）管路長度每超過30m，無

30、彎曲；2）管路長度每超過20m，有一個彎曲；3）管路長度每超過15m，有兩個彎曲；4）管路長度每超過8m，有三個彎曲。.3.3普通焊接鋼管采用套管環焊連接，套管長度為連接管徑的1.53倍；連接管對口處應在套管的中心，焊口應焊接牢固嚴密。管口進入盒箱，采用跨接地線焊接固定在盒棱邊上，嚴禁管口與敲落孔焊接，管口露出盒、箱應小于5mm。.3.4塑料管之間采用套管連接，套管長度應為管外徑的1.53倍，管口在套管中應對縫平齊。管路進入盒箱一律采用端接頭與內鎖母連接，要求平正、牢固。.3.5暗配管埋設深度與建筑物、構筑物表面的距離不應小于15mm。.3.6現澆混凝土樓板配管：先找準位，根據房間四周墻的厚度

31、，彈出十字線，將堵好的盒子固定牢后敷管，有兩個以上盒子時，要拉直線。.3.7配合墻體二次配管：等墻體砌筑完畢強度達到要求后，采用切割機開槽配管，嚴禁開橫向槽，切割剔槽的寬度應不大于管外徑加15mm，槽深不小于管外徑加15mm，管外徑的保護層厚度不應小于15mm，接好盒（箱）管路后用不小于M10的水泥砂漿進行填充，抹面保護。開槽前要求先進行劃線，橫平豎直，寬度均勻一致。.3.8隨大模板墻配管：先將盒箱位置按照設計圖紙要求固定在鋼筋上，接著敷設管子，管子要求敷設在兩層鋼筋中間，每隔1米左右用鐵絲綁扎牢固。管進入盒箱采用煨燈叉彎，向上引管不宜過長，以能煨彎為準。.3.9室內進入落地式柜、臺、箱、盤內

32、的導管管口，應高出柜、臺、箱、盤的基礎面5080mm，并應作好防堵措施。.3.10明配的導管應排列整齊，固定點間距均勻，安裝牢固；在終端、彎頭中點或柜、臺、箱、盤等邊緣的距離150500mm范圍內設有管卡，中間直線段管卡間的符合施工質量驗收規范要求。.3.11所有明掛箱背后位置處預埋自制盒，自制盒與墻面平齊，自制盒大小不小于150*120*100，其材質為1.2mm厚鍍鋅鋼板制作。.4質量標準.4.1煨彎處彎扁度和彎曲半徑應符合要求；暗配管路彎曲不宜過多；預留管口的位置準確。.4.2預埋盒、箱、支架、吊桿不歪斜，與盒、箱進出位置符合要求，管口光滑，無毛刺。.4.3盒箱位置正確，牢固可靠，管子進

33、入盒箱處順直；線路進入電氣設備和器具的管口位置正確。.5成品保護.5.1剔槽不得過大、過深或過寬；混凝土樓板、墻等均不得擅自斷筋。.5.2現澆混凝土樓板中配管時，注意不要踩壞鋼筋，土建澆注混凝土?xí)r，應安排電工看守，以免振搗時損壞配管及盒箱移位，如遇有管路損壞時，應及時修復。.5.3明配管及安裝電氣器具時，應保持頂棚、墻面及地面的清潔完整；搬運材料和使用高凳和梯子時，不得碰壞門窗、墻面；照明器具應在裝修噴漿后進行安裝。.5.4其他專業在進行施工時，應注意不得碰壞電氣配管，嚴禁私自改動電線管路。.6施工應注意的問題為了確保盒的標高，采取以下措施：根據設計圖紙要求確定箱、盒位置，以土建施工放出的結構

34、500線為基準，了解各房間（廳）地面面層高度h，扣除該高度則為距建筑地面高度（500-h），即原結構500線為建筑500-h線，依此測出箱盒的實際位置。為了使箱、盒外殼、底邊的最終距離符合施工驗收規范要求，防止將來做地面偏高，將盒箱在實際標高的基礎上再統一提高15mm。為了防止結構50線有偏差，平水平時從同一點平起，水平管用10塑料水管，確保同一房間標高一致。防雷保護接地.1準備工作.1.1材料要求：本工程使用的鍍鋅扁鋼、鍍鋅圓鋼及接地銅排必須符合設計要求，并應有材質檢驗證明及出廠合格證明書。.1.2主要機具：大錘、電錘、電焊機、鍬、切割機等。.1.3作業條件：1）接地裝置：底板筋、樁筋內鋼筋

35、與柱筋連接處已綁扎完。2）避雷引下線暗敷：利用主筋作引下線時，柱鋼筋綁扎完畢。3）避雷網（帶）安裝：接地體和引下線完成，支架安裝完畢，土建屋面女兒墻抹灰已完，屋面防水層施工完畢。4）等電位聯結：等電位端子板（箱）施工前，土建墻面應刮白結束；廚衛間金屬管道、廚衛設備等應安裝結束；進行金屬門窗等電位聯結應在門窗框定位后，墻面裝飾層或抹灰層施工之前進行。.2施工順序接地裝置焊接避雷引下線和變配電室接地干線敷設均壓環、窗接地避雷帶（網）安裝等電位聯結.3施工方法及技術要求.3.1利用建筑物鋼筋混凝土柱子或剪力墻內兩根16以上主筋通長焊接作為避雷引下線，焊接連接，間距不大于25m；引下線上端與避雷帶焊接

36、，下端與建筑物基礎底梁及基礎底板軸線上的上下兩層鋼筋內的兩根主筋焊接。鍍鋅扁鋼的搭接不小于其寬度的2倍，且至少3個棱邊焊接，圓鋼與主筋焊接長度為主筋直徑的6倍，并雙面焊，敷設于混凝土內的焊接處可不用油漆防腐，埋地焊接處均用瀝青漆作防腐。焊接飽滿并有足夠的機械強度，無夾渣、咬肉、裂紋、氣孔等缺陷，焊完后清理焊皮。.3.2接地極：接地極為建筑物樁基、基礎底板軸線上的上下兩層主筋中的兩根通長主筋焊接或綁扎形成的基礎接地網。建筑物四周引下線處對應外側柱在室外地面下0.8米處予埋連接板，伸出防水防潮層，供接人工接地體用，做法見L04D502頁54、59。.3.3本工程按三級防雷設計。在屋面外圍四周明敷設

37、10鍍鋅圓鋼作避雷帶，屋面避雷帶網格不大于20m×20m或24m×16m。為防側擊雷從3層開始向上每三層利用圈梁內兩水平主筋（無梁處用兩根10圓鋼連接）焊接成環路并與各引下線焊接，從60米及以上利用-25*4熱鍍鋅扁鋼焊接成環路并與各引下線焊接，建筑物外墻上的欄桿門窗接至均壓環，突出屋面的金屬管道應就近與避雷帶焊接，豎直敷設的金屬管道頂端和底端需與防雷及接地裝置連接，其它構件及設備也應采取防雷措施。風管法蘭跨接焊接，作防靜電接地。屋頂避雷帶采用10鍍鋅圓鋼明設，支架采用-25×4鍍鋅扁鋼卡接，支架間距應均勻，轉角處兩邊支架距轉角偏差3/100，垂直度每3米檢查段允

38、許偏差2/1000，但全長偏差不得大于1cm。避雷帶支撐在墻體中，支架距外邊100mm，轉彎處支撐點距轉角250mm，支撐間距為1m，焊接前擺平順直，焊成一條線。.3.4建筑物四角的外墻引下線在距室外地面上0.5m處設測試卡子。.3.5室外接地凡焊接處均應刷瀝青防腐。.3.6本工程防雷接地、電氣設備的保護接地、電梯機房、消防控制室、通訊機房等的接地共用統一接地裝置，要求接地電阻不大于1歐姆，實測不滿足要求時，增設人工接地極。.3.7電氣豎井、管道井內均垂直敷設一道40×4mm的鍍鋅扁鋼，距地0.30米處沿井內四周墻水平敷設一道40×4mm鍍鋅扁鋼并留接線端子（接地干線上下貫

39、通至頂層）。.3.8為防雷電波侵入，電纜進出線應在進出端將電纜的金屬外皮、鋼管等與電氣設備接地相連。.3.9凡正常不帶電，而當絕緣破壞有可能呈現電壓的一切電氣設備金屬外殼均應可靠接地。.3.10單相三極插座的接地極接于專用保護接地上，專用保護接地采用黃綠兩色相間的絕緣導線，箱體和電線鋼管均應可靠接于保護接地線。.3.11照明燈具安裝高度低于2.4米時要求增加PE接地線。金屬電纜橋架及其支架全長應不少于兩處與接地干線連接。.3.12插座回路采用漏電斷路器保護的，除注明外，漏電動作電流均為30mA。安裝高度低于1.8m的插座均采用安全型插座。.2.5本工程采用總等電位聯結，總等電位板由紫銅板制成（

40、與接地裝置連接不少于兩處），應將建筑物內保護干線、各種進線金屬管道、建筑物金屬構件利用-40*4熱鍍鋅扁鋼進行聯結，總等電位聯結線采用BV-1X25mm2PC32，總等電位聯結線與各種管道采用抱箍法連接。衛生間、淋浴間采用局部等電位聯結，LEB端子箱距地0.3米嵌墻安裝，利用-25*4熱鍍鋅扁鋼作為接地干線與接地裝置連接，將衛生間內所有金屬管道、構件聯結。等電位聯結安裝做法參見L04D502 P100 101.3.14電源過電壓保護：在配電室低壓母線上裝一級浪涌保護器（SPD），二級配電箱內裝二級浪涌保護器，弱電機房配電箱內裝三級浪涌保護器。屋頂室外配電箱內裝一級浪涌保護器。.3.15弱電系統

41、進出線處設過電壓信號浪涌保護器。其他部位的防護由設備廠商根據實際需求設置相應的SPD。.3.16本工程接地型式采用 TN（-C）-S 系統，其專用接地線（即PE線）的截面規定為：當相線截面16mm2時，PE線與相線相同。當相線截面為1635mm2時，PE線為16mm2。當相線截面35mm2時，PE線為相線截面的一半。.4質量標準.4.1接地裝置的接地電阻值必須符合設計要求不大于1。.4.2高低壓變配電室接地干線應有不少于2處與接地裝置引出干線連接。.4.3建筑物頂部的避雷帶（網）等必須與頂部外露的其他金屬物體連成一個整體的電氣通路，且與避雷引下線連接可靠。.4.4避雷帶應平整順直，固定點支持件

42、間距均勻，固定可靠。每個支持件應能承受大于49N（5kg）的垂直拉力。.4.5等電位箱間的連接線形成環形網絡，環形網絡應就近與等電位聯結干線或局部等電位箱連接，支線間不應串聯連接。.5成品保護.5.1安裝接地裝置時不得破壞防水層和外墻裝修，不得隨意移動已綁好的結構鋼筋。.5.2變配電室接地干線敷設：搬運物體時不得砸壞接地干線，焊接時注意保護墻面措施。.5.3拆除腳手架和進行外墻涂料粉刷時不得碰壞避雷帶，同時注意保護土建裝修。.5.4等電位安裝時不得砸碰及弄臟墻面，焊接時注意采取保護墻面、金屬門窗框等措施，進行廚衛間等電位聯結時，應注意保護廚衛器具。橋架安裝.1施工準備.1.1材料要求：選用的橋

43、架及其連接件和附件均應符合國家現行技術標準的規定，并應有合格證件，其型號規格應符合設計要求。橋架厚度不小于允許的最小板材厚度。.1.2主要機具：電錘、水平儀、卷尺、線墜、電工工具、開孔器、砂輪切割機、鉆床、高凳、工具箱等。.1.3作業條件：1）配合土建的結構施工，預留孔洞、預埋件等全部完成；2）頂棚和墻面的噴漆、涂料全部完成；.2工藝流程根據施工圖紙選擇橋架彈線定位支吊架制作安裝橋架連接固定橋架吊裝固定保護接地線安裝橋架蓋板安裝（電纜敷設完畢）.3施工工藝.3.1彈線定位：根據設計圖紙確定進戶線、盒箱柜等電氣器具的安裝位置，從始端至終端（先干線后支線）找好水平或垂直線，用粉線袋沿墻壁、頂棚和地

44、面等處，在線路的中心線進行彈線，按照設計圖要求及施工驗收規范規定，分勻檔距并用筆標出具體位置。.3.2預留孔洞：根據設計圖標注的軸線部位，將預制加工好的木質框架，固定在標出的位置上，并進行調直找正，待現澆混凝土模板拆除后，拆下框架，并抹平孔洞口。.3.3支架與吊架安裝要求：1）吊架橫桿的規格一般不應小于角鋼25mm×25mm×3mm。2）支架與吊架應安裝牢固，保持橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物有相同的坡度。3）固定點間距一般不應大于1.53米，支架與吊架距離上層樓板不應小于150200mm。.3.4金屬膨脹螺栓安裝適用于混凝土構件及實心磚墻上，不適用于

45、空心磚墻；螺栓固定后，其頭部偏斜值不應大于2mm。.3.5橋架安裝要求：1）橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全；橋架接口應平整，接縫處應緊密平直。2）不允許將穿過墻壁的橋架與墻上的孔洞一起抹死。3）橋架經過建筑物的變形縫（伸縮縫、沉降縫）時，橋架本身應斷開，橋架用內連接板搭接，不許固定。保護地線和橋架內導線均應留有補償余量。4）敷設在豎井、吊頂、通道、夾層、設備層等處的橋架應符合有關防火要求。5）橋架直線段連接應采用連接板，用墊圈、彈簧墊圈、螺母緊固，連接處應縫隙嚴密平齊，螺母位于橋架的外側。6）橋架直線段組裝時，應先做干線，再做分支線，末端部位要裝上封堵。7）當直管引入橋架時應

46、用開孔器開孔，并用護口保護管口，管口采用內外鎖緊螺母固定，跨接接地線連接可靠。8）橋架與配電箱連接：將橋架敷設至配電箱上邊處，在橋架截面范圍內的配電箱上邊中心位置，按照配電電纜的根數與截面積大小確定開孔數量和開孔大小，采用機械開孔器開孔，并去掉孔周邊毛刺，帶上合適的護口。橋架與配電箱采用點焊連接固定，接地可靠，焊渣清理干凈，刷上防腐漆。.3.6非鍍鋅橋架間的連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于4mm2，跨接接地線按要求敷設在橋架一側，接地處螺絲直徑不應小于6mm，并且需要加平墊和彈簧墊圈，用螺母壓接牢固。鍍鋅橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防

47、松墊圈的連接固定螺栓。.3.7金屬橋架寬度在100mm以內（含100mm），兩端橋架用連接板連接處，每端螺絲固定點不少于4個；寬度在200mm以上（含200mm）兩段橋架用連接板連接處，每端螺絲固定點不少于6個。.4質量標準.4.1橋架的規格和壁厚必須符合設計要求和有關規范規定。.4.2橋架應緊貼建筑物表面，固定牢靠，橫平豎直，布置合理，蓋板無翹角，接口嚴密整齊，拐角、轉角、丁字連接、轉彎連接正確嚴密，橋架內外無污染。.4.3允許偏差：橋架水平或垂直敷設直線部分的平直程度和垂直度允許偏差不應超過5mm。.4.4敷設在豎井內和穿越不同防火分區的橋架，按規范要求有防火封堵措施。.4.5金屬橋架全長

48、應不少于2處與接地（PE）或接零（PEN）干線相連接。.5成品保護.5.1橋架安裝及時，應注意保持墻面的清潔；安裝完畢的橋架嚴禁攀爬。.5.2配線完成后，橋架蓋板應齊全平實，不得遺漏，并防止損壞和污染。.5.3安裝橋架使用高凳時，注意不要碰壞建筑物的墻面和門窗。2.2.4配電箱（柜）體安裝（含弱電系統電箱）2.2.4.1施工準備.1.1材料要求：設備和材料均應符合國家的現行技術標準，符合設計要求，并有出廠合格證、“CCC”認證證書，并應有銘牌，注明廠家、型號。所用型鋼表面無嚴重銹斑，無過度扭曲、彎折變形，有合格證和材質證明書；鍍鋅制品螺栓、墊圈有合格證和質量證明書，其他材料應符合質量要求。2.

49、2.4.1.2主要機具：倒鏈、鋼絲繩、臺鉆、手電鉆、電錘、砂輪切割機、電焊工具、臺鉗、鋼鋸、扳手、壓接鉗、電爐、噴燈、錫鍋、錫勺、兆歐表、萬用表、接地電阻測試表、鋼卷尺、線墜、水平尺、絕緣手套等。2.2.4.1.3作業條件：1）盤柜屏臺所在房間土建施工完，門窗封閉，墻面、屋頂油漆噴刷完，地面工程完。2）暗裝配電箱隨土建結構預留好安裝位置；明裝配電箱及暗裝配電箱盤面安裝時，抹灰、噴漿及油漆應全部完工。3）柜基礎位置、標高、預埋件符合設計要求。2.2.4.2工藝流程2.2.4.2.1柜、屏、臺、盤安裝基礎型鋼制作安裝柜（屏、臺、盤）搬運吊裝母線電纜壓接柜內配線校線柜盤調試試運轉驗收2.2.4.2.

50、2配電箱安裝彈線定位配電箱安裝固定盤面組裝箱內配線絕緣搖測2.2.4.3施工工藝2.2.4.4.1設備開箱檢查由施工單位、供貨單位、建設單位、監理單位參加，并做好記錄：外觀檢查應無損傷及變形，油漆完整，色澤一致；柜內電器裝置及元件齊全，安裝牢固，無損傷無缺失；按設備裝箱單核對設備本體及附件，備件的規格、型號，核對產品合格證及使用說明書等技術資料。2.2.4.4.2柜（屏、臺）室內搬運、位移應采用手動插車，卷揚機、滾桿和簡易馬凳式吊裝架配倒鏈吊裝，不宜采用人力撬動方式。2.2.4.3.3基礎型鋼安裝前型鋼預先調直，除銹，刷防銹底漆；按施工圖紙所標位置，將預制好的基礎型鋼架采用金屬膨脹螺栓固定于地

51、面，用水準儀及水平尺找平、校正；基礎型鋼與接地母線相連，將接地扁鋼引入并與基礎型鋼兩端焊牢，焊縫長度為接地扁鋼寬度的2倍；需要墊片的地方，墊片最多不超過三片，焊后清理，打磨，補刷防銹漆。2.2.4.3.4壁掛式配電箱安裝采用金屬膨脹螺栓固定于墻面，落地式配電箱（柜、屏）安裝采用金屬螺栓固定于基礎型鋼上，基礎型鋼尺寸按設計要求，安裝允許偏差見下表：項次項 目允許偏差1基礎型鋼頂部平直度每米全長152側面平直度每米全長153柜（盤）安裝垂直度每米1.54盤頂平直度相鄰兩盤成排兩盤255盤面平直度相鄰兩盤成排兩盤156盤間接縫22.2.4.3.5柜（屏、臺）安裝：1）柜（屏、臺）安裝應按施工

52、圖紙布置，事先編設備號、位號，按順序?qū)⒐瘢ㄆ僚_）安放在基礎型鋼上。2）單獨柜（屏、臺）只找正面板與側面的垂直度；成列柜（屏臺）順序就位后先找正兩端的，然后掛小線逐臺找正，以柜（屏、臺）面為準，找正時采用0.5mm鐵片調整，每處墊片最多不超過三片。3）按柜低固定螺孔尺寸在基礎型鋼上定位鉆孔，一般，低壓柜用M12，高壓柜用M16鍍鋅螺栓固定；柜（屏、臺）就位找正找平后，柜體與基礎型鋼固定，柜體與柜體，柜體與側擋板均應用鍍鋅螺栓連接。4）每臺柜（屏、臺）單獨與接地母線連接，柜本體應有可靠、明顯的接地裝置，裝有電器的可開啟柜門應用裸銅軟導線與接地金屬構件做可靠連接。5）柜（屏、臺）漆層應完整無損，色澤

53、一致，固定電器的支架均應刷漆。2.2.4.3.6配電箱（盤）安裝：1）根據設計要求找出配電箱（盤）位置，并按箱（盤）外形尺寸進行彈線定位，配電箱安裝底口距地一般為1.5米，明裝電度表板底口距地不小于1.8米；在同一建筑物內，同類箱盤高度應一致，允許偏差10mm。2）掛式配電箱（盤）應采用膨脹螺栓固定，配電箱（盤）帶有器具的鐵制盤面和裝有器具的門均應有明顯可靠的裸軟銅線PE線接地；嵌裝在混凝土墻板內的配電箱，安裝時應采用細石混凝土填實牢固。3） 配電箱（盤）安裝應牢固、平正，其允許偏差不應大于3mm，配電箱體高50cm以下，允許偏差1.5mm。4）配電箱（盤）上電器，儀表應牢固、平正、整潔、間距

54、均勻；銅端子無松動，啟閉靈活，零部件齊全。其排列間距應符合規范要求。5）配電箱（盤）上配線需排列整齊，并綁扎成束，在活動部位應固定，盤面引出及引進導線應留有適當余量，以便于檢修。6）導線剝削處不應損傷芯線和芯線過長，導線接頭應牢固可靠，多股導線應掛錫后再壓接，不得減少導線股數。7）零母線在配電箱（盤）上應用零線端子板分路，配電箱內母線相序排列一致，母線色標正確，均勻完整，二次接線排列整齊，回路編號清晰齊全。8）絕緣搖測：配電箱（盤）全部電器安裝完畢后，用500V兆歐表對線路進行絕緣搖測，搖測項目包括相對相，相對零，相對地，零對地，兩人進行搖測，同時做好記錄。2.2.4.4質量標準2.2.4.4

55、.1柜屏臺箱盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠，裝有電器的可開啟門與框架的接地端子間應用裸編織銅芯線連接，做好標識。2.2.4.4.2盤面標志牌、標志框齊全、正確、清晰；配電箱盤內配線整齊，無鉸接現象，導線連接緊密，不傷芯線不斷股，回路編號齊全，標識正確；箱盤內開關靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s；配電箱盤內分別設置零線和保護接地線匯流排。.5成品保護2.2.4.5.1最好在現場具備安裝條件時進貨，組織一次性進貨到位，取消庫存和二次搬運等中間環節。2.2.4.5.2設備到現場后不能及時就位的要進現場庫房保管，露天存

56、放應及時遮蓋，防止風吹日曬雨淋。2.2.4.5.3設備開箱檢驗后應立即安裝，不能及時安裝的應利用原包裝重新封存好。2.2.4.5.4安裝、調試、試運行階段應門窗封閉，專人值守，變配電、控制室不宜用來充當現場臨建，避免協雜人員進入。2.2.4.5.5臨時送、斷電要按程序由專人執行，防止誤操作。2.2.5管內穿線2.2.5.1施工準備2.2.4.1.1材料要求：導線的型號、規格必須符合設計要求，并有產品出廠合格證、“CCC”認證證書和質保書。輔助材料如接線端子、塑料膠帶、黑膠布、焊錫、焊劑等均符合設計要求。2.2.5.1.2主要機具：各工種工藝的鉗子，電爐，兆歐表，萬用表，絕緣手套，高凳，人字梯，錫鍋，錫勺和電
