驗證記錄環氧乙烷滅菌設備

1、環氧乙烷滅菌設備IQ/OQ/PQ計劃書/驗證記錄 1、基本數據 設備名稱：HDX環氧乙烷滅菌器財產編號：0092-2設備型號： ST-EO-232方型雙重罐二門式材質：不銹鋼(內罐)SUS304L罐內容量：4.0m3( 1250W ×1600L ×2000H mm)罐體番號：第一種壓力容器構造：焊接：受檢合格號碼：設備制造公司及制造地：日本 特許理化興業維修電話：()-熱探測器：罐內定點溫控1支 活動式12支濕度計：罐內定點濕控1支 活動式12支氣化器：原設備附有溫水循環熱交換氣化器蒸氣產生器：原設備附有蒸氣產生器設備安置場所：滅菌室設備啟用日期：EOG制造廠商：日本液化炭

2、酸株式會社商品名：capox20 設備名稱：預熱預濕裝置財產編號：0092-3設備型號：SH-50 隔熱保溫型單門式材質：不銹鋼(內罐)SUS304L罐內容量：5.0m3設備制造公司及制造地：臺灣機械公司維修電話：()-溫濕度監控器：多點式溫濕度測定裝置蒸氣產生器：原設備附有蒸氣產生器設備安置場所：前置處理區設備啟用日期：2、一般事項2.1目的本驗證計劃之目的系為配合確效作業之實施，復查本公司前已購置之環氧乙烷滅菌機，補行建立該設備之安裝、操作及性能等有關之書面資料，俾以書面資料表現該設備確于既訂條件下安裝，并能于限制條件下與耐受范圍內呈現恒定性能，且在操作上該設備處于極限范圍與正常范圍內皆能

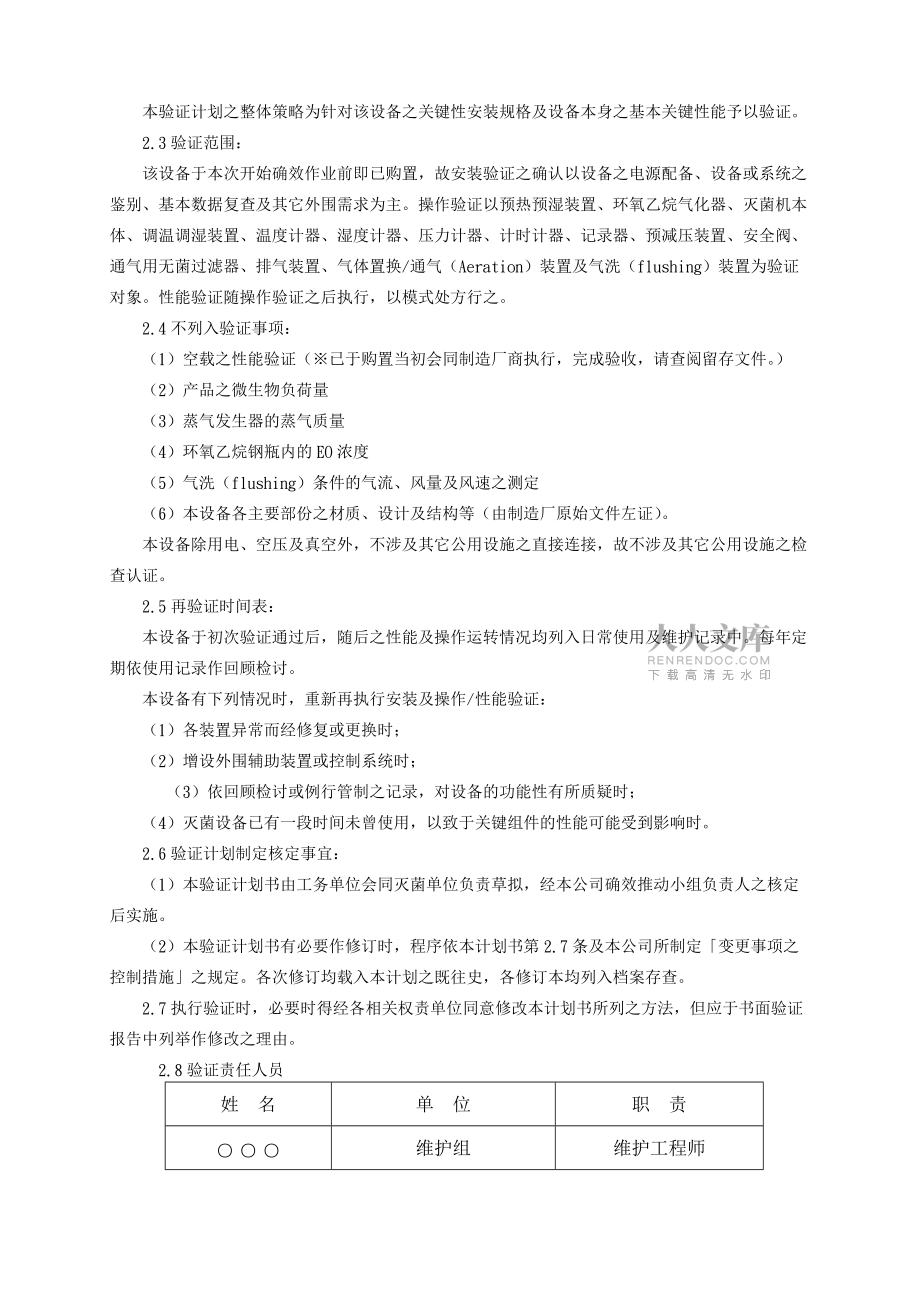

3、適切運轉，進而實際以例行模式執行性能驗證，確認整體設備能持續穩定的表現其應有之性能，滿足本公司所產制之成品實施環氧乙烷滅菌作業所要求的條件。保存之書面數據亦供日后滅菌過程管制及監控之參考，并留存?zhèn)洳椤?.2策略：本驗證計劃之整體策略為針對該設備之關鍵性安裝規格及設備本身之基本關鍵性能予以驗證。2.3驗證范圍：該設備于本次開始確效作業前即已購置，故安裝驗證之確認以設備之電源配備、設備或系統之鑒別、基本數據復查及其它外圍需求為主。操作驗證以預熱預濕裝置、環氧乙烷氣化器、滅菌機本體、調溫調濕裝置、溫度計器、濕度計器、壓力計器、計時計器、記錄器、預減壓裝置、安全閥、通氣用無菌過濾器、排氣裝置、氣體置換

4、/通氣（Aeration）裝置及氣洗（flushing）裝置為驗證對象。性能驗證隨操作驗證之后執行，以模式處方行之。2.4不列入驗證事項：（1）空載之性能驗證（已于購置當初會同制造廠商執行，完成驗收，請查閱留存文件。）（2）產品之微生物負荷量（3）蒸氣發生器的蒸氣質量（4）環氧乙烷鋼瓶?jī)?nèi)的EO濃度（5）氣洗（flushing）條件的氣流、風量及風速之測定（6）本設備各主要部份之材質、設計及結構等（由制造廠原始文件左證）。本設備除用電、空壓及真空外，不涉及其它公用設施之直接連接，故不涉及其它公用設施之檢查認證。2.5再驗證時間表：本設備于初次驗證通過后，隨后之性能及操作運轉情況均列入日常使用及維

5、護記錄中。每年定期依使用記錄作回顧檢討。本設備有下列情況時，重新再執行安裝及操作/性能驗證：（1）各裝置異常而經修復或更換時；（2）增設外圍輔助裝置或控制系統時； （3）依回顧檢討或例行管制之記錄，對設備的功能性有所質疑時；（4）滅菌設備已有一段時間未曾使用，以致于關鍵組件的性能可能受到影響時。2.6驗證計劃制定核定事宜：（1）本驗證計劃書由工務單位會同滅菌單位負責草擬，經本公司確效推動小組負責人之核定后實施。（2）本驗證計劃書有必要作修訂時，程序依本計劃書第2.7條及本公司所制定變更事項之控制措施之規定。各次修訂均載入本計劃之既往史，各修訂本均列入檔案存查。 2.7執行驗證時，必要時得經各相

6、關權責單位同意修改本計劃書所列之方法，但應于書面驗證報告中列舉作修改之理由。 2.8驗證責任人員 姓 名單 位職 責 維護組維護工程師 維護組維護組長 滅菌組制程工程師 滅菌組滅菌組長3、本設備描述/概圖 （確效基準第11條）請參閱另件資料4安裝驗證4.1法規定義引述：（1）安裝驗證：為一種確認作業，旨在確認設施或設備于既定條件下安裝，并能于限制條件與耐受范圍內呈現恒定性能之措施。（確效基準第四條第三項）（2）藥廠于設置一設施或安裝設備時，應確定該設備設施符合原設計規格與條件。（確效基準第10條）換言之，確認已獲得及保存文件以證明設備已符合其規格所提供的功能并安置妥善，同時若依照操作說明進行操

7、作，可在一預期的限制范圍內正常工作。4.2設備或系統之鑒別 目的：確定設備或系統之識別標示以便正常運用時之識別。合格標準：設備或系統上應貼有適當之識別標示。驗證方法：目測識別標示。設備系統之鑒別表項 目識別標示結果備注有無01預熱預濕裝置【預】00102預熱預濕裝置溫度計【溫】00103預熱預濕裝置濕度計【濕】00104預熱預濕裝置蒸氣產生器【蒸】00105預熱預濕裝置給蒸調溫調濕器【調】00106環氧乙烷鋼瓶出口壓力計【壓】00107環氧乙烷氣化器【氣】00108氣化器EO管路壓力計【壓】00209溫水循環pump【泵】00110溫水循環入口壓力計【壓】00311溫水循環出口壓力計【壓】00

8、412溫水循環入口溫度計【溫】00213溫水循環出口溫度計【溫】00314滅菌機本體【滅】00115運轉主控盤【運】00116狀態監視表示板【監】00117警告顯示板【警】00118滅菌機蒸氣產生器【蒸】00219艙內給蒸溫濕度調節器【調】00220艙內給氣壓力調節器【調】00421艙內排氣壓力調節器【調】00522艙內溫度指示計【溫】00423艙內濕度指示計【濕】00224艙內濃度指示計【濃】00125艙內壓力指示計【壓】00526定時器【時】00127記錄器【記】00128預減壓裝置【減】00129預減壓裝置真空pump【泵】00230預減壓裝置真空壓力計【真】00131艙內安全閥【安】0

9、0132夾層安全閥【安】00233通氣用無菌過濾器【濾】00134排氣真空pump【泵】00335排氣真空壓力計【真】00236氣洗裝置【洗】00137有害氣體Monitor【害】001 核對人_日期_4.3基本數據復查目的：確定備有各項書面資料，以利日常運用及必要時之參考依據。合格標準：本設備應備有之書面數據都備齊。驗證方法：檢查檢對相關各項書面資料。 4.3.1. 基本數據復查項 目有無注制造廠提供之操作手冊制造廠提供之維護手冊設備結構組合圖樣設備外觀及組合圖如附件1標準操作程序安全手冊清潔方法4.4設備安裝規格之復查目的：確定安裝時所需之共享設施是否適當，以確保設備得到充分之支持。合格標

10、準：本設備各組件、需用之共享設施皆符合原設計所需，設備于供操作驗證前，已完成安裝規格之核對。驗證方法： 核查電源配備是否符合設備原設計規定之電壓及電流量須求，電壓及電流強度各測三次，分別記錄之。目測比較設備現況與原設計圖，觀察各機件及配備品是否仍處于正常組合及是否有損壞，如有異常時，應先予調整或修復。檢查本設備應附之輔助器材，并列出清單。基本規格復查表1.環氧乙烷滅菌機項次項 目規 格實檢結果備注01機器類型ST-EO-232雙重罐二門式02最大容量4.0m303環氧乙烷氣化器自動調溫溫水循環加熱式04蒸氣發生器自動電氣加熱式05加溫保溫裝置夾層自動調溫溫水循環加熱式06調溫調濕裝置自動控濕給

11、蒸式07溫度計器12 channel型溫濕度測定裝置08濕度計器12 channel型溫濕度測定裝置09壓力計器真空壓力連成計10計時計器24小時定時計時11記錄器Hybrid型12打點式12預減壓裝置水封式真空pump AC220V30.4KW13安全閥可揚程全量式14通氣用無菌過濾器疏水性氣體除菌FILTER15排氣真空pump山工業（株）制VEH-50A型16氣體置換/通氣裝置無菌空氣與EOG自動交換式17氣洗（flushing）裝置強制送風與抽風并行式基本規格復查表2預熱預濕裝置項次項 目規 格實檢結果備注01機器類型SH-50 隔熱保溫型單門式02最大容量5.0m303蒸氣發生器自動

12、電氣加熱式04溫度計器12 channel型溫濕度測定裝置05濕度計器12 channel型溫濕度測定裝置06壓力計器真空壓力連成計07計時計器24小時定時計時08記錄器Hybrid型12打點式 上列標準配備部分均齊備；上列標準配備部分未齊備，缺少下列各項： 確認人_日期_核對人_日期_ 共享設施（電源）檢查表 項 目驗證結果備 注實測值是否合格電源volt第一次_相_V±10%第二次第三次電流 ampere第一次原設計:全載 _A第二次第三次 驗證人_日期_ 核對人_日期_4.5. 設備結構之材質及實檢結果目的：確定本設備之基本結構及材質規格之適當性。合格標準： 本設備之主要部位之

13、材質皆符合原設計。基本結構及主組件適當。驗證方法： 檢查供貨商提供之原始文件（附該等數據之影印本）。實檢核對。4.5.1. 主組件及其材質核對表項 目實檢結果備注制造廠型號序號規格01預熱預濕裝置02預熱預濕裝置溫度計03預熱預濕裝置濕度計04預熱預濕裝置蒸氣產生器05預熱預濕裝置給蒸調溫調濕器06環氧乙烷鋼瓶出口壓力計07環氧乙烷氣化器08氣化器EO管路壓力計09溫水循環pump10溫水循環入口壓力計11溫水循環出口壓力計12溫水循環入口溫度計13溫水循環出口溫度計14滅菌機本體15運轉主控盤16狀態監視表示板17警告顯示板18滅菌機蒸氣產生器19艙內給蒸溫濕度調節器20艙內給氣壓力調節器2

14、1艙內排氣壓力調節器22艙內溫度指示計23艙內濕度指示計24艙內濃度指示計25艙內壓力指示計26定時器27記錄器28預減壓裝置29預減壓裝置真空pump30預減壓裝置真空壓力計31艙內安全閥32夾層安全閥33通氣用無菌過濾器34排氣真空pump35排氣真空壓力計36氣洗裝置37有害氣體Monitor 驗證人_日期_核對人_日期_它外圍需求真空排氣系統山工業（株）制VEH-50A型原有性能：850Lmin （at 200 torr）4.6.2空壓系統日立電機（株）制AC-80型air compressor 出力：2.2kw tank：容量80L 最高壓力：8.5kgf/cm2 充填所要時間 (

15、0 kgf/cm2到達最高壓力8.5kgf/cm2之標準時間)：2分40秒 復歸(壓縮運轉起動)設定為：7.0 kgf/cm2。4.7安裝驗證過程安裝驗證過程均依計劃書執行 是 否 驗證人_日期_ 復核人_日期_5、操作驗證5.1法規定義引述（1）操作驗證：為一種確認作業，旨在確認設施或設備于其操作極限范圍與正常范圍內能適當運轉（確效基準第四條第四項）（2）本操作驗證應于完成安裝驗證后，將所有數據數據匯整，判斷為合格，并經權責單位及有關人員核可后再進行。（確效基準第13條）5.2供計量之刻度儀器配件之操作驗證目的：確認各主要刻度儀器顯示之正確性方法：檢查各主要刻度儀器之背景數據及校正記錄合格標

16、準：各主要刻度儀器之背景數據及校正記錄皆顯示符合正確性之要求5.2.1計量用刻度儀表之驗證表儀器名稱項 目驗證結果壓力計用途：EO鋼瓶出口壓力指示用識別標示：【壓】001是否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)序號：顯示壓力范圍：最小刻度：裝置位置：EO鋼瓶出口校正周期：1次/年上次校正時間：壓力計用途：EO氣化后出口壓力指示用識別標示：【壓】002是否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)：序號：顯示壓力范圍：最小刻度：裝置位置：EO氣化器出口校正周期：1次/年上次校正時間：壓力計用途：溫水循環入口壓力指示用識別標示：【壓】003是否對操作及制程有關

17、鍵性影響廠牌：型號：類型(數字式或模擬式)：序號：顯示壓力范圍：最小刻度：裝置位置：溫水循環入口處校正周期：1次/年上次校正時間：壓力計用途：溫水循環出口壓力指示用識別標示：【壓】004是否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)：序號：顯示壓力范圍：最小刻度：裝置位置：溫水循環出口處校正周期：1次/年上次校正時間：壓力計用途：滅菌艙內壓力指示用識別標示：【壓】005是否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)：序號：顯示壓力范圍：最小刻度：裝置位置：滅菌艙內監視盤校正周期：1次/年上次校正時間：真空壓力計用途：預減壓裝置真空度指示用識別標示：【真】001是

18、否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)序號：顯示壓力范圍：最小刻度：裝置位置：預減壓裝置校正周期：1次/年上次校正時間：真空壓力計用途：排氣真空到達度指示用識別標示：【真】002是否對操作及制程有關鍵性影響廠牌：型號：類型(數字式或模擬式)序號：顯示壓力范圍：最小刻度：裝置位置：真空排氣系統管路上校正周期：1次/年上次校正時間：溫度計用途：前置處理預熱溫度指示用識別標示：【溫】001是否對操作及制程有關鍵性影響廠牌：型號：類型(電子數字式)：序號：顯示溫度范圍：最小刻度：裝置位置：預熱預濕裝置監視盤校正周期：1次/年上次校正時間：溫度計用途：循環溫水入口溫度指示用識別標示

19、：【溫】002是否對操作及制程有關鍵性影響廠牌：型號：類型：序號：顯示溫度范圍：0100最小刻度：1裝置位置：溫水循環裝置入口校正周期：1次/年上次校正時間：溫度計用途：循環溫水出口溫度指示用識別標示：【溫】003是否對操作及制程有關鍵性影響廠牌：型號：類型：序號：顯示溫度范圍：0100最小刻度：1裝置位置：溫水循環裝置出口校正周期：1次/年上次校正時間：溫度計用途：滅菌艙內溫度指示用識別標示：【溫】004是否對操作及制程有關鍵性影響廠牌：型號：類型(電子數字式)：序號：顯示溫度范圍：最小刻度：裝置位置：滅菌艙內監視盤校正周期：1次/年上次校正時間：濕度計用途：前置處理預濕溫度指示用識別標示：

20、【濕】001是否對操作及制程有關鍵性影響廠牌：SIBATA品目CODE：8036-103型號：S-03SENSOR：高分子薄膜靜電容量型測定濕度范圍：1098%RH精準度：±2RH以下響應時間：10秒以內KABLE長度：5m裝置位置：前置處理預熱預濕裝置校正周期：1次/年上次校正時間：濕度計用途：滅菌艙內濕度指示用識別標示：【濕】002是否對操作及制程有關鍵性影響廠牌：SIBATA品目CODE：8036-103型號：S-03SENSOR：高分子薄膜靜電容量型測定濕度范圍：1098%RH精準度：±2RH以下響應時間：10秒以內KABLE長度：5m裝置位置：滅菌艙內狀態監視盤上

21、校正周期：1次/年上次校正時間：計時定時計用途：滅菌時間設定用識別標示：【時】001是否對操作及制程有關鍵性影響廠牌：型號：類型：序號：可設定范圍：最小刻度：裝置位置：滅菌艙內狀態監視盤上校正周期：1次/年上次校正時間：記錄器用途：記錄滅菌條件履行事實識別標示：【記】001是否對操作及制程有關鍵性影響廠牌：型號：類型：序號：可設定范圍：最小刻度：裝置位置：滅菌艙內狀態監視盤上校正周期：1次/年上次校正時間：驗證人_日期_ 核對人_日期_5.3控制器等之操作驗證目標：確定各電源開關、控制器、感應器、定時器、記錄器及調節器皆能正常發揮功能。 合格標準：?jiǎn)?dòng)各電源開關、控制器、感應器、定時器、記錄器

22、及調節器時，能得到應有之響應。試驗方法及記錄：參照另冊預濕預熱裝置標準操作程序書（登錄No.SOP EO-01）及環氧乙烷滅菌機標準操作程序書（登錄No.SOP EO-02）依下述試驗方法逐項實施驗證并記錄之。注意事項：本操作需于空載狀態下實施，實施前應確實點檢安全手冊所記戴注意事項。試驗前先將本機電源插頭接上標準之電源插座，將空壓及真空PUMP啟動后打開valve使進駐到各使用點開關的前端。5.3.1控制器等之驗證程序與記錄表一、 預熱預濕裝置（前置處理設備）項次項 目試驗步驟方法原設計標準實 測是否合格注1將操作盤上電源開關轉至【開】的位置電源燈亮2將操作盤上電源開關轉至【關】的位置電源燈

23、熄3再度將盤上電源開關轉至【開】的位置電源燈亮4本驗證需于給蒸加濕艙室搬出入門扉緊閉情況下進行以下空載操作及檢查：(1)先將艙室內空氣抽除(2)觀察艙室內溫度(3)觀察艙室內濕度(4)設定給蒸加濕預期值(5)啟動給蒸加濕裝置控制器(6)觀察給蒸加濕自動調節器是否作動(7)觀察艙室內溫濕度及壓力有無上升(8)當艙室內溫濕度上升到預期值時， 觀察給蒸加濕自動調節器是否停止作動或繼續作動(9)持續一段時間后當艙室內溫濕度又降至預期值外時，觀察給蒸加濕自動調節器是否又自行啟動。 (1)壓力：約30 hPa(2)溫度：約20(3)濕度：約20RH(4)溫度：60±3濕度：50±10R

24、H(5)給蒸加濕燈亮(6)自動valve打開(7)上升正常(8)停止作動自動valve關閉給蒸加濕燈熄(9)再度作動自動valve開啟給蒸加濕燈亮4 （為縮短溫濕度下降所耗時間，可啟動排氣真空幫浦，將艙室內濕熱 氣體抽除一些）。(10)從艙室內溫濕度記錄觀察艙室內溫濕度分布狀況 一般要求空艙內溫濕度范圍的記錄，應小于或等于設定點的±3及±10RH (10)溫度：60±3濕度：50±10RH5預濕預熱裝置之給蒸加濕裝置操作驗證完成后接著進行以下操作及檢查：(1)關閉給蒸加濕裝置控制器(2)啟動排氣裝置真空幫浦(3)按下開啟排氣管路活門按鈕(4)艙室內殘存的

25、濕熱氣抽除后按下關閉排氣管路活門按鈕(5)停止排氣裝置真空幫浦(6)打開通氣閥開關(7)觀察艙室內壓力指示計是否作動(8)觀察艙室內壓力能否回復常壓(9)將操作盤上電源開關轉至【關】的位置(1)給蒸加濕燈熄(2)真空幫浦燈亮(3)排氣閥燈亮(4)排氣閥燈熄(5)真空幫浦燈熄(6)通氣閥燈亮(7)壓力開始上升(8)表壓：0/2(9)電源燈熄回歸驗證前狀態 二、 滅菌機主控盤以下17項為驗證滅菌艙室門扉及安全裝置Interlock是否能正常操作項次項 目試驗步驟方法原設計標準實 測是否合格注1將主控盤上電源開關轉至【開】的位置電源燈亮2將主控盤上電源開關轉至【關】的位置電源燈熄3再度將盤上電源開關

26、轉至【開】的位置電源燈亮4將搬入艙室門扉啟閉轉鈕轉至【開】的位置，檢查下列事項：(1)搬入艙室門扉Interlock是否離鎖(2)搬出艙室門扉Interlock是否上鎖(3)搬入艙室門扉警示燈是否亮起(4)搬出艙室門扉警示燈是否熄滅(5)搬入艙室門扉是否能開啟(6)搬出艙室門扉是否能開啟(1)Interlock離鎖(2)Interlock上鎖(3)警示燈亮(4)警示燈熄(5)可開啟(6)不能開啟5把搬入艙室門扉關好后再將搬入艙室門扉啟閉轉鈕轉至【閉】的位置，檢查下列事項：(1)搬入艙室門扉Interlock是否上鎖(2)搬出艙室門扉Interlock是否上鎖(3)搬入艙室門扉警示燈是否熄滅(4

27、)搬出艙室門扉警示燈是否熄滅(5)搬入艙室門扉是否能開啟(6)搬出艙室門扉是否能開啟(1)Interlock上鎖(2)Interlock上鎖(3)警示燈熄(4)警示燈熄(5)不能開啟(6)不能開啟6將搬出艙室門扉啟閉轉鈕轉至【開】的位置，檢查下列事項：(1)搬出艙室門扉Interlock是否離鎖(2)搬入艙室門扉Interlock是否上鎖(3)搬出艙室門扉警示燈是否亮起(4)搬入艙室門扉警示燈是否熄滅(5)搬出艙室門扉是否能開啟(6)搬入艙室門扉是否能開啟(1)Interlock離鎖(2)Interlock上鎖(3)警示燈亮(4)警示燈熄(5)可開啟(6) 不能開啟7把搬出艙室門扉關好后再將搬

28、出艙室門扉啟閉轉鈕轉至【閉】的位置，檢查下列事項：(1)搬出艙室門扉Interlock是否上鎖(2)搬入艙室門扉Interlock是否上鎖(3)搬出艙室門扉警示燈是否熄滅(4)搬入艙室門扉警示燈是否熄滅(5)搬出艙室門扉是否能開啟(6)搬入艙室門扉是否能開啟(1)Interlock上鎖(2) Interlock上鎖(3)警示燈熄(4)警示燈熄(5)不能開啟(6)不能開啟以下810項為驗證氣化器及滅菌艙夾層共享之溫水循環裝置幫浦及加熱溫控是否能正常操作運轉。項次項 目試驗步驟方法原設計標準實 測是否合格注8啟動氣化器及滅菌艙夾層共享之溫水循環裝置幫浦開關并檢查下列事項：(1)溫水循環幫浦指示燈是

29、否亮起(2)循環溫水壓力是上升有時需先將溫水循環系統內殘留空氣釋放掉，避免幫浦空轉損壞，此可由壓力計觀察得知。(3)幫浦運轉有無異聲(4)有無漏水現象(1)指示燈亮(2)壓力上升正常(3)幫浦運轉正常(4)系統無漏水現象9啟動氣化器及滅菌艙夾層共享之溫水循環heater電源開關并將溫度設定在預期范圍內，檢查下列事項：(1)heater電源燈亮(2)heater電流(3)溫水循環入口溫度是否正常顯示(4)溫水循環出口溫度是否正常顯示(5)循環溫水升溫時間是否太慢或太快(6)當溫度上升到達設定上限值時， 觀察heater是否自動切斷熱源(7)當溫度下降到達設定下限值時， 觀察heater是否自動再

30、行加熱(8)經一段時間后觀察滅菌艙室內溫度有無上升跡象(1)電源燈亮(2)電流 A(3)入口溫度正常(4)出口溫度正常(5)升溫時間正常(6)電流ampere歸零(7)電流 A(8)艙室內溫度上升10關閉氣化器及滅菌艙夾層共享之溫水循環heater電源開關并檢查下列事項：(1)heater電源燈熄(2)heater電流(3)循環溫水不再升溫(1)電源燈熄(2)電流ampere歸零(3)無升溫跡象以下1112項為驗證滅菌艙室預減壓裝置是否能正常操作項次項 目試驗步驟方法原設計標準實 測是否合格注11本驗證需于滅菌艙室搬入搬出兩側門扉皆已確實關閉情況下進行以下操作及檢查：(1)觀察艙室內壓力指示計

31、是否歸零(2)啟動預減壓裝置真空幫浦(3)按下開啟預減壓管路活門按鈕(4)觀察艙室內壓力指示計是否作動(5)觀察艙室內壓力能否下降到預期值 (6)記錄壓力下降到達預期值所要時間(1)壓力：0/2(2)真空幫浦燈亮(3)預減壓燈亮(4)壓力開始下降(5)約30 hPa(6)約5分鐘12本預減壓驗證完成后接著進行以下操作及檢查：(1)按下關閉預減壓管路活門按鈕(2)停止預減壓裝置真空幫浦(3)打開通氣閥開關(4)觀察艙室內壓力指示計是否作動(5)觀察艙室內壓力能否回復常壓(6)記錄壓力回升到常壓所要時間(1)預減壓燈熄(2)真空幫浦燈熄(3)通氣閥燈亮(4)壓力開始上升(5)壓力：0/2(6)約2

32、分鐘以下1315項為驗證滅菌艙室給氣（N2）排氣裝置是否能正常操作及泄漏試驗的安全指數（亦可實行負壓測漏，于去除空氣后保持真空一段時間，觀察艙室內壓力變化）項次項 目試驗步驟方法原設計標準實 測是否合格注13本驗證需于滅菌艙室搬入搬出兩側門扉皆已確實關閉，且其它非必要裝置皆處于休止情況下進行以下操作及檢查：(1)觀察艙室內壓力指示計是否歸零(2)啟動壓縮空氣（或氮?dú)猓╅y按鈕(3)設定艙室內泄漏測試指定壓力(4)按下開啟給氣（N2）管路活門按鈕(5)觀察艙室內壓力到達1.2/2 時 ，給氣（N2）閥能否自動關閉 (6)記錄壓縮空氣元壓(7)靜置10分鐘后觀察艙室內壓力有無變化(1)壓力：0/2(

33、2)壓空幫浦燈亮(3)壓力：1.2/2(4)給氣（N2）燈亮(5)給氣（N2）燈熄給氣動作停止(6)7 /2(7)壓力持恒14給氣裝置驗證完成后接著進行以下操作及檢查：(1)啟動排氣裝置真空幫浦(2)按下開啟排氣管路活門按鈕(3)觀察艙室內壓力指示計是否作動(4)觀察艙室內壓力能否下降到預期值 (5)記錄壓力下降到達預期值所要時間(1)真空幫浦燈亮(2)排氣閥燈亮(3)壓力開始下降(4)約30 hPa(5)約5分鐘15排氣裝置驗證完成后接著進行以下操作及檢查：(1)按下關閉排氣管路活門按鈕(2)停止排氣裝置真空幫浦(3)打開通氣閥開關(4)觀察艙室內壓力指示計是否作動(5)觀察艙室內壓力能否回

34、復常壓(6)記錄壓力回升到常壓所要時間(1)排氣閥燈熄(2)真空幫浦燈熄(3)通氣閥燈亮(4)壓力開始上升(5)表壓：0/2(6)約2分鐘以下1617項為驗證滅菌艙室給蒸加濕裝置是否能正常操作自動運轉。項次項 目試驗步驟方法原設計標準實 測是否合格注16本驗證需于滅菌艙室搬入搬出兩側門扉皆已確實關閉，且其它非必要裝置皆處于休止情況下進行以下操作及檢查：(1)先將滅菌艙室內空氣抽除(2)觀察艙室內溫度(3)觀察艙室內濕度(4)設定給蒸加濕預期值(5)啟動給蒸加濕裝置控制器(6)觀察給蒸加濕自動調節器是否作動(7)觀察艙室內溫濕度及壓力有無上升(8)當艙室內溫濕度上升到預期值時， 觀察給蒸加濕自動

35、調節器是否停止作動或繼續作動(9)持續一段時間后當艙室內溫濕度又降至預期值外時，觀察給蒸加濕自動調節器是否又自行啟動。 （為縮短溫濕度下降所耗時間，可啟動排氣真空幫浦，將艙室內濕熱 氣體抽除一些）。 (1)壓力：約30 hPa(2)溫度：約25(3)濕度：約20RH(4)溫度：50±3 濕度：50±10RH(5)給蒸加濕燈亮(6)自動valve打開(7)上升正常(8)停止作動自動valve關閉給蒸加濕燈熄(9)再度作動自動valve開啟給蒸加濕燈亮17滅菌艙室給蒸加濕裝置操作驗證完成后接著進行以下操作及檢查：(1)關閉給蒸加濕裝置控制器(2)啟動排氣裝置真空幫浦(3)按下開

36、啟排氣管路活門按鈕(4)將滅菌艙室內殘存的濕熱氣抽除后 依15項(1)(5)操作，使滅菌艙室內回復常壓(1)給蒸加濕燈熄(2)真空幫浦燈亮(3)排氣閥燈亮(4)回歸驗證前狀態以下1820項為驗證EO注入滅菌艙室時設備之操作能否正常運轉，記錄器、定時器是否正常作動。項次項 目試驗步驟方法原設計標準實 測是否合格注18依照操作程序標準書將設備運轉至去除空氣保持真空測漏導入蒸氣為止的情況下（含記錄器、定時器之啟動）進行以下操作及檢查：(1)確認氣化器水溫以期EO充分氣化(2)確認EO鋼瓶通到氣化器管路各點valve皆已打開，EO氣體已進至滅菌艙室EO入口控制閥。(3)設定滅菌艙室內EO指定壓力(4)

37、按下開啟給氣（EO）管路活門按鈕(5)觀察艙室內壓力到達1.0/2時，EO給氣閥能否自動關閉(6)記錄EO注入時間及最后壓力EO注入時間不宣過速，以免EO氣化不完全，應盡量避免液態EO流入滅菌艙室內。注入時間過快時，必須修正給氣閥開度設定值。(7)從艙室內溫濕度記錄觀察艙室內溫濕度分布狀況 一般要求空滅菌艙內溫濕度范圍記錄，在EOG暴露作用期間，應小于或等于設定點的±3及±10RH(1)7080(2)EO氣體壓力計顯示約40/2(3)1.0±0.1/2(4)EO給氣燈亮(5)EO給氣燈熄 給氣動作停止(6)注入時間：20分鐘最后壓力：1.0±0.1/2(

38、7)溫度：50±3濕度：50±10RH 19EO給氣操作驗證完成后接著進行以下操作及檢查：(1)除根據壓力上升，至少再采用下列方法之一測定EO濃度：a）耗用的EO質量；b）耗用的EO體積；c） 直接分析滅菌艙室內EO濃度，本測定實行由滅菌艙室內EO濃度計所顯示數據作分析(1)EO濃度： 4001000mg/L19(2)設定滅菌時間(3)按下定時器開關(4)觀察記錄器有無正常作動(5)暴露時間中檢查有無EO外泄（使用有害氣體monitor偵測）(2)4小時(3)定時器開始作動(4)記錄器正確運轉 (5)無外泄現象發生20滅菌行程完成后接著進行以下檢查：(1)觀察定時器確已到達

39、終點(2)觀察記錄器是否將溫濕度及壓力履歷完整記戴下來(3)滅菌完成指示燈是否亮起 (1)定時器抵達終點(2)記錄無異常(3)【完成】燈亮以下2122項為驗證EO滅菌完成后進行氣洗作業時設備之操作能否正常運轉，因系屬空載狀態，氣洗對象僅為艙內空間，較易奏效，要清楚氣洗設計能否達成預期目標，必須以例行管制對象物品實際操作驗證，才有意義。故本驗證僅提供設備執行氣洗之操作的可行性，其它要求事項留待性能驗證時施行。項次項 目試驗步驟方法原設計標準實 測是否合格注21第20項驗證完成后依照操作程序標準書啟動排氣行程作業程序（啟動后自動運行）并進行以下操作及檢查：(1)觀察排氣裝置真空幫浦是否起動(2)按

40、下開啟排氣管路活門按鈕(3)觀察艙室內壓力指示計是否作動(4)觀察艙室內壓力能否下降到預期值 (5)記錄壓力下降到達預期值所要時間(6)觀察當艙室內壓力下降到達設定值（30 hPa）時排氣管路活門是否自動 關閉(7)觀察通氣閥是否自動開啟燈亮(8)觀察艙室內壓力指示計是否作動(9)觀察艙室內壓力能否回到大氣壓 (10)記錄壓力回歸常壓所要時間(1)真空幫浦燈亮(2)排氣燈亮(3)壓力開始下降(4)約30 hPa (5)約5分鐘 (6)排氣燈熄(7)通氣閥燈亮(8)壓力開始回升(9)表壓：0/2 (10)約2分鐘21(11) 觀察(1)(10)操作能否自動反復連續運轉8次真空到達的深度和速率，關

41、系到產品包裝的破壞與EO殘留的去除，最理想的設定值，必須以實物經多次測試獲得，如有不妥，應調整排氣valve開度的設定以為因應。(11) 連續8回22EO排氣操作驗證完成后接著進行以下操作及檢查：(1)停止排氣裝置的真空幫浦(2)確定通氣閥在開的狀態(3)觀察艙室內壓力指示(4)收集整理所有的驗證數據(5)將主控盤上電源開關轉至【關】的位置(1)真空幫浦燈熄(2)通氣閥燈亮(3)表壓：0/2(4)匯整齊全(5)電源燈熄 三、 氣洗（flushing）裝置環氧乙烷和反應產品的殘余物可能具有危險性，為了盡量減低其殘留量，本公司實行在滅菌行程結束后，空氣置換一小時，隨之于滅菌艙內利用強制空氣循環方式

42、進行產品氣洗（flushing）作業，當足夠的空氣經高性能HEPA無菌氣體過濾器過濾成無菌空氣后，從艙內右上方，向下吹送行經產品全體裝載后，經由艙內左下方出口管路以排氣真空pump抽離艙外，構成連續循環氣流將產品附的危險物沖洗稀釋排除；為顧及產品搬移若有不慎，可能遭受二度污染，故不實行將產品移至另一通氣艙室執行氣洗（flushing），而直接在滅菌器內施行。本驗證著重在氣洗（flushing）裝置的操作面，效能評估留待性能驗證時以實物進行。項次項 目試驗步驟方法原設計標準實 測是否合格注1將操作盤上電源開關轉至【開】的位置電源燈亮2將操作盤上電源開關轉至【關】的位置電源燈熄3再度將盤上電源開關

43、轉至【開】的位置電源燈亮4本驗證需于滅菌艙室搬出入門扉皆已確定緊閉情況下進行以下空載操作及檢查：(1) 將空壓幫浦啟動鈕按下(2) 觀察空壓幫浦元壓(3) 設定空壓管路valve開度(4) 觀察艙內壓力(5) 將排氣幫浦啟動鈕按下(6) 設定排氣管路valve開度(7) 設定氣洗時間(8) 先按下排氣管路valve開啟按鈕(9) 隨即按下空壓管路valve開啟按鈕【注意：(7)(8)順序不宜顛到，以免艙內壓力瞬間倉卒暴增，措手不及，造成危險】(10) 觀察艙內壓力(11) 氣洗時間帶注意觀察艙內壓力是否 穩定持恒并作成紀錄(1) 空壓幫浦燈亮(2) 表壓：7/2(3) 全開(4) 表壓：0/2
