高壓線路測控單元NSC681使用說明書

1、高壓線路測控單元NSC681技術（使用）說明書目錄第一章引言31.1概述31.2特性41.3應用4第二章硬件與安裝52.1結構52.2安裝和接線6第三章 NSC681裝置的使用113.1概述113.2 面板操作113.3 信息的獲取223.4 遙控功能233.5 設置243.6 輸入輸出配置243.7 畫面編輯243.8 可編程邏輯功能處理243.9 對時功能設置253.10 通信功能設置253.11 密碼口令25第四章維護與組態軟件NSC-Manager264.1 新項目的建立264.2 輸入/輸出信息設置294.3 畫面編輯314.4 可編程邏輯功能處理364.5 自動準同期（檢同期）功能

2、設置364.6 通信參數設置364.7 參數的下傳與上傳37第五章附錄42A.1 NSC681系列監控單元功能配置表42A.2 NSC681系列監控單元技術參數表43第一章 引言1.1概述NSC681是一款新型間隔層智能I/O測控單元，適用于高壓及超高壓變電站和大型發電廠網控系統的測量與控制。NSC681適應目前國內外流行的分散式變電站控制潮流，符合IEC關于變電站自動化系統的結構規范，核心部分是一個強大的DSP處理器，硬件采用多處理機技術，處理機為32位處理機。NSC681是分散型的監控裝置，可實現遙測、遙信（電度）、遙控、遙調功能，它可以集中安裝，也可以直接安裝在中低壓開關柜上，分散安裝時

3、可以節省大量的二次電纜，減少了接線的工作量。NSC681系列產品適用于6kV，10kV，35kV，110kV，220kV，500kV等電壓等級。對于110kV以上的廠站，也可以組合安裝在戶外高壓設備附近的小室內。模擬量輸入NSC681測量輸入部分由電流和電壓互感器組成安裝型號的不同，最多可配置兩塊交流采樣遙測板（除NSC681-0外），每塊交流采樣遙測板上可安裝12個電流或電壓互感器，可完全滿足各種不同用戶的需要經過交流采樣板的采樣，主板的運算，可以在面板上顯示相應的Ua、Ub、Uc、Ia、Ib、Ic，并計算出相應的Uab、Ubc、Uca、P、Q、COS、f。DSP處理系統NSC681裝置使用

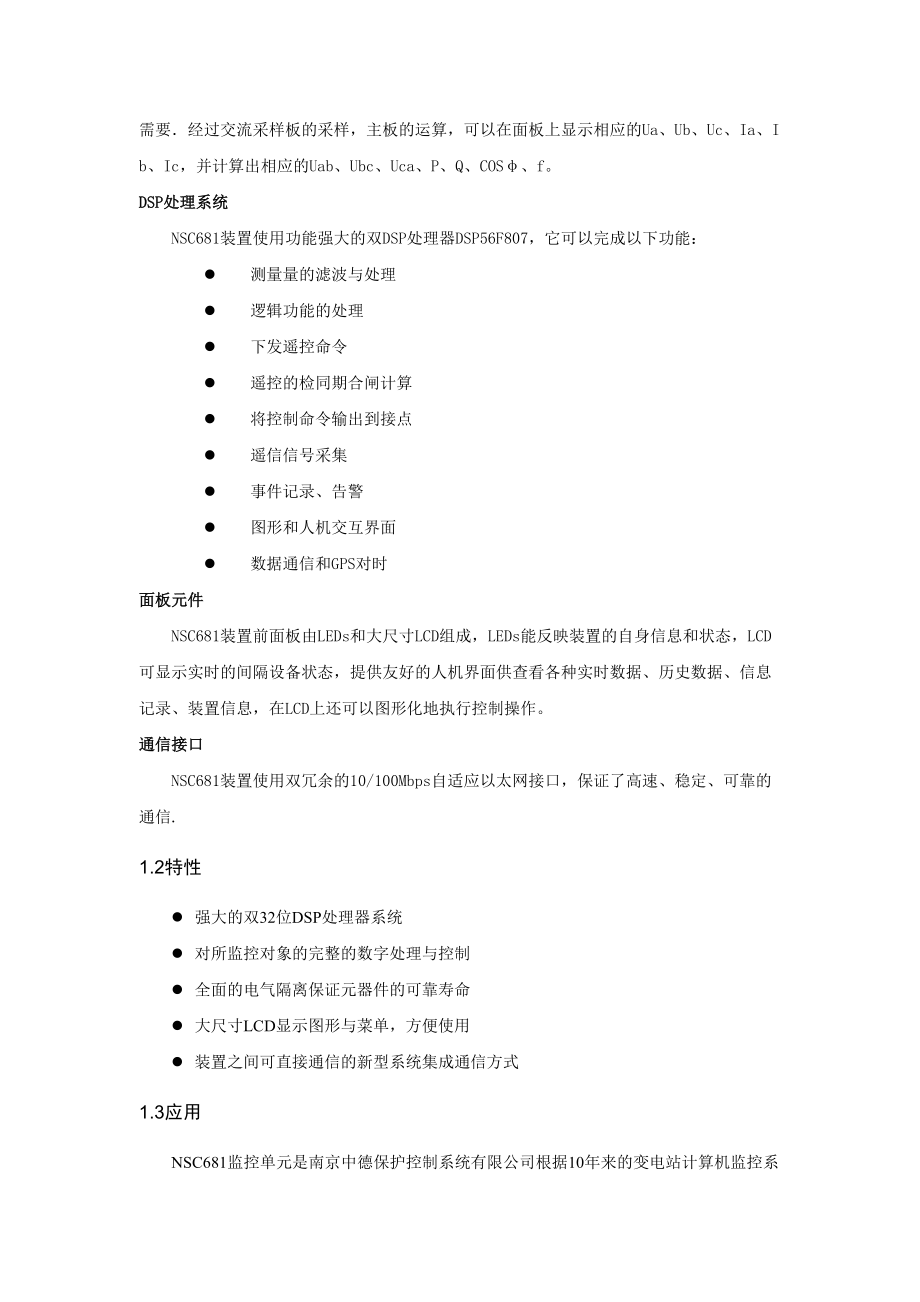

4、功能強大的雙DSP處理器DSP56F807，它可以完成以下功能：l 測量量的濾波與處理l 邏輯功能的處理l 下發遙控命令l 遙控的檢同期合閘計算l 將控制命令輸出到接點l 遙信信號采集l 事件記錄、告警l 圖形和人機交互界面l 數據通信和GPS對時面板元件NSC681裝置前面板由LEDs和大尺寸LCD組成，LEDs能反映裝置的自身信息和狀態，LCD可顯示實時的間隔設備狀態，提供友好的人機界面供查看各種實時數據、歷史數據、信息記錄、裝置信息，在LCD上還可以圖形化地執行控制操作。通信接口NSC681裝置使用雙冗余的10/100Mbps自適應以太網接口，保證了高速、穩定、可靠的通信.1.2特性l

5、強大的雙32位DSP處理器系統l 對所監控對象的完整的數字處理與控制l 全面的電氣隔離保證元器件的可靠壽命l 大尺寸LCD顯示圖形與菜單，方便使用l 裝置之間可直接通信的新型系統集成通信方式1.3應用NSC681監控單元是南京中德保護控制系統有限公司根據10年來的變電站計算機監控系統的生產經驗，開發出來的新一代靈活智能輸入/輸出測控單元，它可以作為用于各種電壓等級的測控單元控制功能NSC681支持所有的控制和監測功能，特別是自動檢同期合閘和五防邏輯閉鎖控制輸出，這些都是高壓和超高壓變電站計算機監控系統所必不可缺少的功能，保證了特別是開關等一次設備的可靠控制這些功能也可以通過PC機使用NSC-M

6、anager軟件方便地進行設定通信功能NSC681裝置使用雙冗余的10/100Mbps自適應以太網接口，可以很方便的集成到NSC系列變電站計算機監控系統中強大的以太網通信功能使得NSC681可以通過裝置之間的直接通信，實現不同裝置之間的邏輯閉鎖功能，大大改善了以往監控單元的之間的邏輯閉鎖需要上一層主控單元實現的弱點，提高了可靠性和穩定性第二章 硬件與安裝2.1結構NSC681裝置采用標準196U機箱或1/2 196U機箱 ，在全配置中，其內部線路板由電源板、MMI板、CPU板、YX板、YK板以及交/直流采樣板、總線板組成。其實物圖如下圖所示：南京中德保護控制系統有限公司命令出口遙信變位發送2接

7、收2合閘選擇分閘選擇發送1接收1運行電源復位功能消除確認NSC681NARI-NSPS圖 NSC681前視圖圖中，左側為運行指示燈，中間為大屏幕液晶顯示，右側為操作按鈕。P0 P7 P6 P5 P4 P3 P2 P1 PPM RS485I TEST RS485IINET1NET2圖 NSC681背視圖圖中，P0為電源板端子，P1P5為遙信板或遙控板或直流遙測板用端子，P6、P7為交流采樣板端子，RS485、NET為MMI板的通信端子，PPM、TEST為SCPU板的時鐘及測試端子。2.2安裝和接線 安裝尺寸431.3±0.2013.240.5±0.50前視圖 450前視圖30

8、1 29.5 231.5 側視圖 7.3 . 431.3405446 開孔尺寸 65 圖2.2.1 NSC681-0、NSC681-29 外形及開孔尺寸圖（196U） 225 180±0.50 206.5±0.20 前視圖NSC681-1尺寸：7.3 206.5180221開孔尺寸 6 5 30 29.5 172 231.5 側視圖圖2.2.2 NSC681-1外形及開孔尺寸圖（1/2 196U ）2.2.2端子接線 RS485：DB93 A DB92 B DB95 GND RS485：DB93 A DB92 B DB95 GND 以太網：NET1 PIN1 TX1 PIN

9、2 TX1 PIN3 RX1 PIN6 RX1 NET2 PIN1 TX2 PIN2 TX2 PIN3 RX2 PIN6 RX2 硬對時： PPM DB91 +24V脈沖DB99 GND*備用口（RS232）： TEST DB92 TxDDB93 RxDDB95 GND 遙信1 遙信2遙信3遙信4遙信5 遙信6遙信7遙信8公共負端遙信9遙信10遙信11 遙信12遙信13遙信14遙信15遙信16公共負端遙信17遙信18遙信19遙信20遙信21遙信22遙信23遙信24公共負端遙信25遙信26遙信27遙信28遙信29遙信30遙信31遙信32公共負端11922032142252362472582692

10、7102811291230133114321533163417351836129101112131415接地圖2.2.3 NSC681電源端子圖 圖2.2.4 NSC681遙信端子圖遙控1（+） 1遙控合1 2遙控跳1 3遙控2（+） 4遙控合2 5遙控跳2 6遙控合3（+） 7遙控合3 8遙控跳3（+） 9遙控跳3 10遙控合5（+） 11遙控合5 12遙控跳5（+） 13遙控跳5 14遙控合7 （+）15遙控合7 16遙控跳7（+） 17遙控跳7 1819信號1（+）20信號合121信號跳122信號2（+）23信號合224信號跳225遙控合4（+）26遙控合427遙控跳4（+）28遙控跳4

11、29遙控合6（+）30遙控合631遙控合6（+）32遙控跳633遙控合8（+）34遙控合835遙控跳8（+）36遙控跳8圖2.2.5 遙控端子圖遙測1 1 遙測1 2遙測2 3遙測2 4遙測3 5遙測3 6遙測4 7遙測4 8空端子 9 遙測5 10遙測5 11遙測6 12遙測6 13遙測7 14遙測7 15遙測8 16遙測8 17空端子 1819 遙測920 遙測921 遙測1022 遙測1023 遙測1124 遙測1125 遙測1226 遙測1227 空端子28 遙測1329 遙測1330 遙測1431 遙測1432 遙測1533 遙測1534 遙測1635 遙測1636 空端子遙測1遙測

12、2遙測3遙測4遙測5遙測6遙測7遙測8公共端(-)遙測9遙測10遙測11遙測12遙測13遙測14遙測15遙測16公共端(-)遙測17遙測18遙測19遙測20遙測21遙測22遙測23遙測24公共端(-)遙測25遙測26遙測27遙測28遙測29遙測30遙測31遙測32公共端(-)119220321422523624725826927102811291230133114321533163417351836圖2.2.6 NSC681 圖2.2.7 NSC681直流單端輸入端子圖 直流雙端輸入端子圖U1aU1bU1cU2aU2bU2cI1aI1bI1cU3aU3bU3cU1anU1bnU1cnU2anU

13、2bnU2cnI1a*I1b*I1c*U3anU3bnU3cnU1aU1bU1cU2aU2bU2cI1aI1bI1cI2aI2bI2cU1anU1bnU1cnU2anU2bnU2cnI1a*I1b*I1c*I2a*I2b*I2c*123456789101112131415161718192021222324123456789101112131415161718192021222324圖2.2.8 NSC681交采6CT6PT輸入端子圖 圖2.2.9 NSC681交采3CT9PT輸入端子圖U1aU1bU1cU2aU2bU2cU3aU3bU3cU4aU4bU4cU1anU1bnU1cnU2anU2

14、bnU2cnU3anU3bnU3cnU4anU4bnU4cn123456789101112131415161718192021222324圖2.2.10 NSC681交流采樣12PT輸入端子圖第三章 NSC681裝置的使用3.1概述NSC681系列產品特別適用于220KV以上等電壓等級的高壓線路監控系統，可實現遙測、遙信（電度）、遙控、遙調中的兩遙或四遙功能，它可以集中組屏安裝，也可以直接安裝在中低壓開關柜的上部，分散安裝時節省大量的二次電纜，減少了接線的工作量。3.1.1測量與控制NSC681的測量主要是指它的遙測功能，通過接入線路的PT、CT，經過交流采樣板的采樣，主板的運算，可以在面板上

15、顯示相應的Ua、Ub、Uc、Ia、Ib、Ic，并計算出相應的Uab、Ubc、Uca、P、Q、COS、f。另外，NSC681通過遙信板可以監測線路的相應開關節點的開關狀態，通過直流遙測板可以采集常規變送器輸出的05V、020mA、420mA的直流信號。NSC681的遙控，可以輸出分、合控制命令，實現對開關和刀閘的分、合控制，也可以對變壓器的有載調節輸出升、降、急停命令，進行保護信號復歸。它的另一功能是同期功能，可檢測某一線路合閘時其兩側電壓是否同期，一側無壓或兩側電壓幅值、頻率、相位相同時均可合閘，同期有兩系統同頻和不同頻兩種情況，對于同頻的情況實行檢同期方式的同期合閘，對于不同頻的情況則采用自

16、動準同期方式合閘，這時要計算導前時間，保證斷路器一次觸頭閉合時兩側的相差接近于零，同期合閘命令的執行時間可以設置，若能在規定時間里實現同期合閘則發出合閘成功信號，若不能找到同期點則發出相應的報警信息。3.1.2 通信NSC681通過以太網與當?shù)乜刂浦行娜缜爸脵C(jī)、后臺進行數據交換，將所采集的各種數據送往上一級控制設備。3.1.3 設置與操作NSC681通過面板鍵盤的操作，既可以設置各種參數，又可以看到多個相關的測量量，既直觀又方便；也可以通過PC設置軟件，設置參數后下裝到裝置中。3.2 面板操作開機后，按功能鍵，進入液晶顯示主菜單（在任一界面下，反復按取消按鍵，可退回該界面），主菜單上顯示個可選

17、項，如下圖：菜單中有“”表示有下一級菜單，若沒有該“”則表示為最后一級菜單。用“”“”“”“”鍵移動光標到所需要設置的位置，通過，鍵可改變光標所在位置上的數字 “1，2，39，0”，以達到所需的值。按箭頭按鍵或按鍵，將選中所需菜單，被選項以背景為黑色，字型為空心字來顯示，按確認鍵可進入相應的操作界面，實現相應的操作功能。3.2.1 運行狀態3.2.1.1交流遙測量的顯示本裝置最大可配交流遙測板件數5塊，可帶10條線路。以下以2條線路為例說明，其余顯示類推。在主菜單下，按、按鍵，選取運行狀態01，按確認按鍵，進入運行狀態01 菜單。如下圖：按、按鍵，選取交流二次值01，按確認按鍵，進入交流二次值

18、菜單。如下圖：交流二次值*線路 00Ua xxx.xx VUb xxx.xx VUc xxx.xx VUab xxx.xx VUbc xxx.xx VUca xxx.xx VIa xx.xxx AIb xx.xxx AIc xx.xxx AP +xxxx.x WQ +xxxx.x varS xxxx.x VAcos +x.xxxF xx.xxx HzWP+ xxxxxxx.x KWhWP- xxxxxxx.x KWhWQ+ xxxxxxx.x KWhWQ- xxxxxxx.x KWh= 01/02就可以看到第一條線路（線路00）的所有遙測量，若想看第二條線路的量，按、鍵就可以了。按、按鍵，選取

19、交流一次值02，進入交流一次值菜單，顯示畫面與交流二次值顯示一樣。3.2.1.2直流遙測量的顯示本裝置最大可配直流遙測板件數3塊，最大可測96個量。以下以1塊板件為例說明，其余顯示類推。在運行狀態菜單下，按、按鍵，選取直流測量值 03菜單，按確認按鈕，進入如下畫面：直流測量值*序號 內碼000 +xxxx001 +xxxx002 +xxxx003 +xxxx004 +xxxx005 +xxxx006 +xxxx007 +xxxx008 +xxxx009 +xxxx010 +xxxx011 +xxxx012 +xxxx013 +xxxx014 +xxxx015 +xxxx = 01/02就可以看

20、到相應的遙測內碼值。如一面顯示不全，按、鍵就可以看到所有的遙測內碼值。3.2.1.3同期狀態的顯示該狀態下,可以看到毋線/二次側線路的頻率,電壓,以及頻差,壓差和相位差等.在運行狀態菜單下，按、按鍵，選取同期狀態 04,就會看到下面界面:同期狀態*U1 = xxx.xx VU2 = xxx.xx VF1 = xx.xxx HzF2 = xx.xxx Hz U = +xxx.xx VF = +xx.xxx Hz= +xxx.x º3.2.1.4遙信狀態的顯示本裝置最大可配遙信測量板件數8塊，最大可測256個遙信狀態量。以下以2塊板件為例說明，其余顯示類推。進入運行狀態菜單，按、按鍵，選

21、取遙信狀態 05菜單，按確認按鈕，進入遙信測控狀態。將出現如下顯示：遙信狀態*000 0 016 0001 0 017 0002 0 018 0003 0 019 0004 0 020 0005 0 021 0006 0 022 0007 0 023 0008 0 024 0009 0 025 0010 0 026 0011 0 027 0012 0 028 0013 0 029 0014 0 030 0015 0 031 0 01/02其中數字“0”表示該路遙信為“分閘”狀態；若為“1”，則為“合閘”狀態。按鍵，可看到第二塊遙信板所監控的遙信狀態。3.2.2報告顯示在主菜單中，選中報告顯示0

22、2菜單，按確認按鈕，進入報告顯示菜單，如下圖：報告顯示*變化遙信01事件記錄02遙控記錄03同期記錄04=01/04當選中變化遙信01菜單時，按確認按鈕，則進入顯示界面：變化遙信*序號 板號 狀態001 00 *002 00 *003 00 *004 00 *005 00 *006 00 *007 00 *008 00 *=01/*當選中事件記錄02菜單時，按確認按鈕，則進入下一顯示界面，這里邊記錄了最近發生的SOE，包括開關號，分/合閘狀態，單/雙遙信，發生事件的日期，具體時間到毫秒。最大可記錄128個事情記錄。如下圖：（假設無事情記錄時）事情記錄*001 00 F DW 00 00：00：

23、00：000002 00 F DW00 00：00：00：000003 00 F DW 00 00：00：00：000004 00 F DW 00 00：00：00：000005 00 F DW00 00：00：00：000006 00 F DW00 00：00：00：000=01/16遙控記錄*01 00 F Local00 / 00 00：00：0002 00 F Local00 / 00 00：00：0003 00 F Local00 / 00 00：00：0004 00 F Local00 / 00 00：00：0005 00 F Local00 / 00 00：00：0006 00

24、F Local00 / 00 00：00：0007 00 F Local00 / 00 00：00：0008 00 F Local00 / 00 00：00：00=01/02當選中遙控記錄03時，將看到產生遙控的開關號，命令類型：F/H；命令來源：當?shù)?遠方，如下圖：當選中同期記錄04時，將看到同期狀態下，線路的電壓、頻率等相關量。如下圖：同期記錄*U1= 000.00U2= 000.00F1= 000.00F2= 000.00U= +000.00F= 00.000= +000.0000/00 00：00：00同期出口失敗U1= 000.00U2= 000.00F1= 000.00F2= 00

25、0.00U= +000.00F= 00.000= +000.0000/00 00：00：00同期出口失敗=01/253.2.3 報告清除為了便于觀測，運用該菜單，就可以清除以前的舊報文，看到最新的即時信息。方法是：在主菜單下，選取報告清除03，按確認按鈕，出現如下畫面：報告清除*請輸入口令：-此時，輸入口令，如正確，則顯示如下畫面：報告清除*口令正確！報告已清除！若不正確，則提示口令錯誤，將無法清除報告。3.2.4 參數設置本裝置可設置的參數較多，這里主要介紹“裝置配置、交流參數、遙信參數、通信參數、時間設置”等設置。以下設置必須按確認鍵才可進入修改狀態，再按確認才修改成功。3.2.4.1在主

26、菜單下，選取參數設置04，確認后，進入如下畫面：參數設置* 裝置配置設置 01 交流遙測參數 02 同期功能設置 03 同期定值設置 04 遙信參數設置 05 脈沖電度設置 06 通信參數設置 07 時間設置 08 內存設置 09直流遙測參數 1001/10確認后，則進入裝置配置設置畫面，如圖：裝置配置設置*直流板件數： *交流板件數： *遙信板件數： *遙控板件數： *電度板件數： *1#交流板：6CT6PT2#交流板：6CT6PT3#交流板：6CT6PT4#交流板：6CT6PT5#交流板：6CT6PT直流板型：無=01/12裝置配置設置* 語言 中文=12/12這里將看到本裝置中所有的硬件

27、配置，在程序允許范圍內都可以作出修改。按確認按鈕，通過“”“”“”“”鍵，改變相應量，再按確認后，可以達到修改的目的。按消除鍵，將回到上一級菜單。3.2.4.2在參數設置菜單下，選取交流遙測參數02，確認后，進入如下畫面：（以一個板件2條線路為例）交流遙測參數*線路 00（） Ua *.* Ub *.* Uc *.*Ua精度 *Ub精度 *Uc精度 *二次滿幅 *.*一次滿幅 *.*相位微調 *接 線 三相四線01/04這是有關電壓的各種參數，按確認鍵，可以進行相應的修改。若想看到電流的參數，按鍵，出現如下畫面，就可進行修改。交流遙測參數*線路 00（） Ia *.* Ib *.* Ic *.

28、*Ia精度 *Ib精度 *Ib精度 *二次滿幅 *.*一次滿幅 *.*02/043.2.4.3在參數設置菜單下，選取遙信參數設置 05，將設置遙信狀態參數。如圖：遙信參數設置*序號 類型 濾波000 單遙信 *001 單遙信 *002 雙遙信 *003 雙遙信 *004 單遙信 *005 單遙信 *006 單遙信 *007 單遙信 * 01/*通信參數設置裝置地址*通信規約*RS485I波特率*RS485II波特率*GPS-RS232波特率*IP地址*=01/053.2.4.4在參數設置菜單下，選取通信參數設置 07菜單，可以設置相關參數。按確認鍵，顯示為：用戶如發現裝置不能與前置機通訊時，可

29、以修改裝置地址中的值，就可能恢復通訊。3.2.4.5在參數設置菜單下，選取時間設置 08菜單，可以設置相關參數。按確認鍵，進入界面：時間設置*日期 *-*-*時間*:*:*對時方式網絡對時由于在一般現場，本裝置時間是自動對時，所以一般無須更改。3.2.4.6在參數設置菜單下，選取直流遙測參數02，確認后，進入如下畫面：直流遙測參數*采樣值 *直流內碼 *直流調零 *直流精度 *01/023.2.5 當?shù)乜刂茷楸阌谡{(diào)試和檢測，本設備使用當?shù)乜刂乒δ?，主要用于遙控檢測。本裝置最大可配8塊遙控板件。為了廠站設備的安全運行，本功能在現場不經許可，不許操作。在主菜單下，選取當?shù)乜刂?5菜單，確認后，界面

30、提示輸入密碼，只有密碼正確，才可進行下一步操作。輸入正確密碼后，將進入如下界面：當?shù)乜刂?當?shù)剡b控01當?shù)剡b調02緊急命令03=0 01/03根據所選功能，進行下一步操作。3.2.5.1當?shù)剡b控選取當?shù)剡b控01 ，則進入如下界面，選擇相應的遙控號和命令，如圖：當?shù)剡b控* 遙控號： 00命 令：合閘按確認鍵，（以第00路、合閘為例）則進入下一界面：當?shù)剡b控*遙控號： 00命 令：合閘執行 取消按確認，則合閘一次；若選取消，則此次操作作廢。3.2.5.2當?shù)剡b調選當?shù)剡b調02，則可進行遙調操作。此時進入如下界面：當?shù)剡b調*遙控號： 00命 令：上升3.2.5.3緊急命令選緊急命令03，將做緊急操作

31、。如下界面：緊急命令*遙控號： 00命 令：緊急合閘3.2.6 關于裝置在主菜單下，按確認鍵，裝置將顯示：關于裝置*NSC-681線路測控單元版本號 *校驗碼 *南京中德保護控制系統有限公司3.3 信息的獲取通過本裝置可以看到現場有關的遙測量，遙信變位，SOE，遙控記錄等。3.3.1 事件信息本裝置通過遙信板件監測開關的分、合狀態，并記錄相關的SOE信息，可以在面板液晶顯示的功能菜單中通過“報告顯示”、“變化遙信”、“事件記錄”就可以看到遙信狀態量，準確的SOE信息等。如下圖：事情記錄*001 00 F DW 00 00：00：00：000002 00 F DW00 00：00：00：0000

32、03 00 F DW 00 00：00：00：000004 00 F DW 00 00：00：00：000005 00 F DW00 00：00：00：000006 00 F DW00 00：00：00：000007 00 F DW00 00：00：00：000008 00 F DW00 00：00：00：000=01/16日期時、分、秒、毫秒分/合狀態序號.第n路遙信單/雙遙信變化遙信*序號 板號 狀態001 00 *002 00 *003 00 *004 00 *005 00 *006 00 *007 00 *008 00 *=01/* 讀取測量值NSC681可以測量交、直流遙測量，通過面

33、板操作，進入“運行狀態”，選擇“交流二次值”、“直流測量值”，就可看到測量值。如下圖： 直流測量值*序號 內碼000 +xxxx001 +xxxx002 +xxxx003 +xxxx004 +xxxx005 +xxxx006 +xxxx007 +xxxx008 +xxxx009 +xxxx010 +xxxx011 +xxxx012 +xxxx013 +xxxx014 +xxxx015 +xxxx = 12/12交流二次值*線路 00Ua xxx.xx VUb xxx.xx VUc xxx.xx VUab xxx.xx VUbc xxx.xx VUca xxx.xx VIa xx.xxx AIb

34、 xx.xxx AIc xx.xxx AP +xxxx.x WQ +xxxx.x varS xxxx.x VAcos +x.xxxF xx.xxx HzWP+ xxxxxxx.x KWhWP- xxxxxxx.x KWhWQ+ xxxxxxx.x KWhWQ- xxxxxxx.x KWh= 01/123.3.3 指示燈NSC681面板上有10只指示燈，如圖2.1。說明如下：正常運行時：電源：常亮，運行：閃亮，在與前置機或液晶通信時應閃亮接收1：發送1： 接收2：發送2：在進行遙控操作時對應燈應點亮合閘選擇：分閘選擇：命令出口：遙信變位：有遙信變位時燈應點亮。3.4 遙控功能NSC681具有遙控

35、功能，能對當?shù)睾瓦h(yuǎn)方的開關和刀閘的分、合進行控制。3.4.1 一般遙控NSC681通過面板或遠方調度對開關和刀閘的進行分閘或合閘控制，簡單，方便。一般遙控，通過前面板鍵盤就可進行合閘及分閘操作。操作方法：先選擇遙控，再選擇合閘或分閘命令，此時相應的合閘或分閘指示燈應亮，等遙控返校正確后進行遙控執行操作，此時命令出口燈應亮，然后二燈一起熄滅。3.4.2 帶自動準同期（檢同期）的遙控NSC681的一個重要功能就是同期功能，能根據所檢測到的電壓、頻率、相位來判斷是否進行遙控操作，以實現遠方控制功能。3.5 設置NSC681可設置的參數有裝置配置，交、直流遙測參數，遙信參數，通信參數，時間等量。3.6

36、 輸入輸出配置NSC681的輸入輸出配置可在裝置面板上直接進行，具體操作請參見3.4參數設置；NSC681的輸入輸出配置也可以通過NSC-Manager軟件來進行設定，再通過通信將整定值和配置下傳到NSC681裝置中。3.7 畫面編輯NSC681裝置可以顯示所監控間隔的主接線情況。用戶可根據實際接線情況，編輯出可實時反映運行狀況的接線圖。我們?yōu)橛脩?hù)提供強大、方便、靈活的畫面編輯軟件，用戶可以很方便的實現。3.8 可編程邏輯功能處理NSC-Manager軟件中的可編程邏輯功能處理可用于處理NSC681中的邏輯功能，例如，被控一次設備的特殊連鎖條件、測量值越限告警、邏輯生成虛遙信等等，它提供給用戶

37、的是一個開放的、友好的、強大的自由組態接口，用戶可以很方便的實現所需要的邏輯功能。用戶自定義的邏輯功能以邏輯樹的形式編輯，NSC-Manager提供（與、或等）邏輯函數。由NSC-Manager邏輯功能指令形成的邏輯樹可用于：l 執行系統特殊的控制校驗（例如電力系統一次設備之間防誤聯鎖）；l 測量值越限，發出信號告警；l 根據用戶需要的特殊邏輯關系，發出遙信信號或遙控命令；3.9 對時功能設置NSC681裝置可以通過網絡對時，也可以通過接受分脈沖的方式，實現硬對時，設置方法請參見3.2節參數設置。3.10 通信功能設置NSC681裝置的通信設置包括遠傳信息通信口的通信設置和與PC機設置軟件NS

38、C-Manager通信口的設置。見3.2節參數設置。與NSC-Manager通信正常后，也可以通過NSC-Manager軟件對通信設置進行調整，但是請注意，初始設置只能通過NSC681裝置面板上的操作實現。3.11 密碼口令NSC681裝置具有多級密碼，對參數設置、遙控執行等重要操作予以保護。初始密碼為“”“”“”“”。用戶也可以通過裝置面板改變密碼。第四章 維護與組態軟件NSC-Manager4.1 新項目的建立當我們要對一個使用了裝置NSC681的新的工程進行調試時，就需要用到維護組態軟件NSC-Manager。首先打開NSC-Manager軟件，如下圖所示： 圖 41點擊工具欄最左端新建
