模電(李國立)2章習題答案

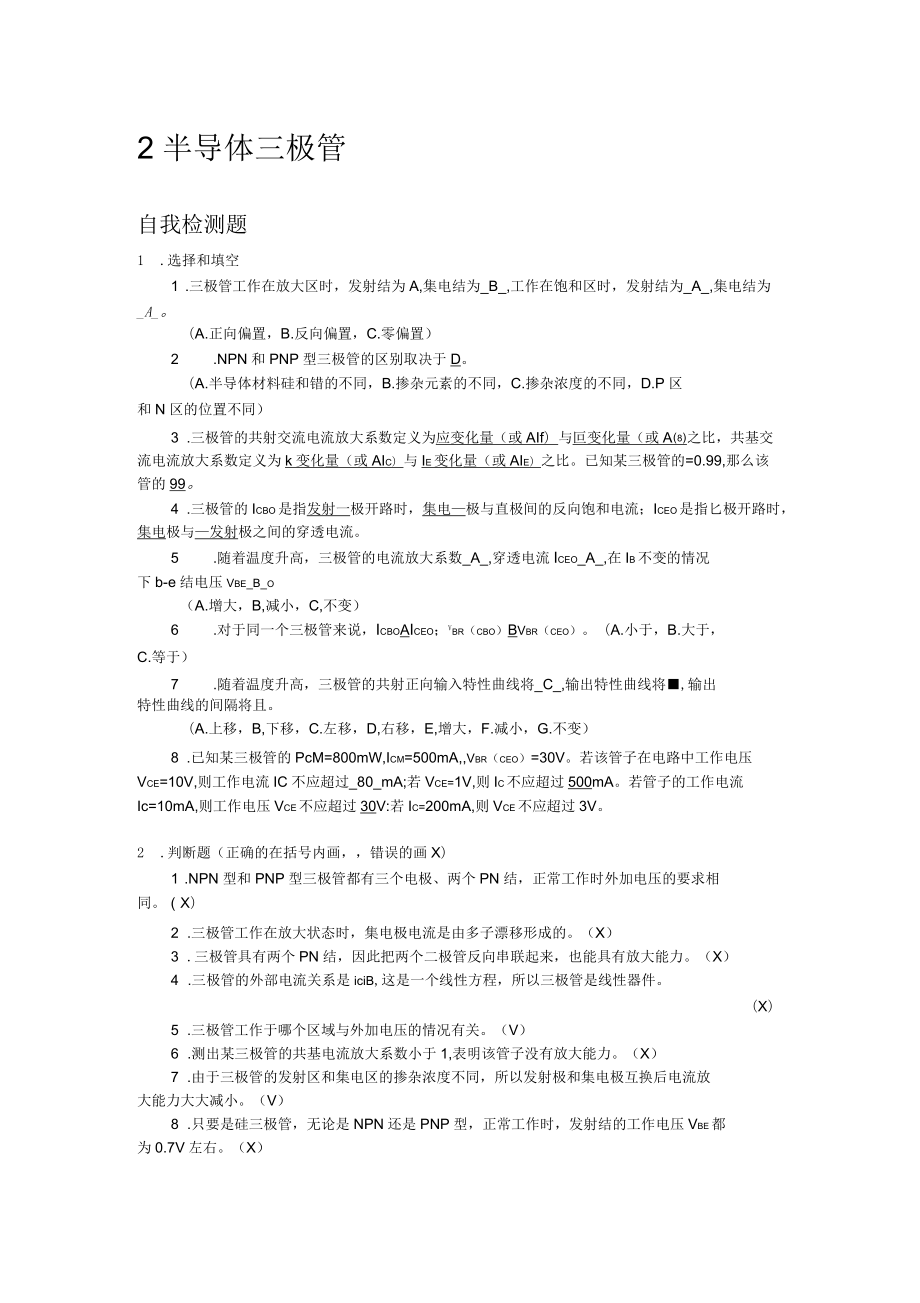

1、2半導體三極管自我檢測題1 .選擇和填空1 .三極管工作在放大區時，發射結為A,集電結為_B_,工作在飽和區時，發射結為_A_,集電結為_A_。（A.正向偏置，B.反向偏置，C.零偏置）2 .NPN和PNP型三極管的區別取決于D。（A.半導體材料硅和錯的不同，B.摻雜元素的不同，C.摻雜濃度的不同，D.P區和N區的位置不同）3 .三極管的共射交流電流放大系數定義為應變化量（或AIf）與叵變化量（或A之比，共基交流電流放大系數定義為k變化量（或AIc）與Ie變化量（或AIe）之比。已知某三極管的=0.99,那么該管的99。4 .三極管的Icbo是指發射一極開路時，集電極與直極間的反向飽和電流；I

2、ceo是指匕極開路時，集電極與發射極之間的穿透電流。5 .隨著溫度升高，三極管的電流放大系數_A_,穿透電流Iceo_A_,在Ib不變的情況下b-e結電壓Vbe_B_o（A.增大，B,減小，C,不變）6 .對于同一個三極管來說，IcboAIceo；vbr（cbo）BVbr（ceo）。（A.小于，B.大于，C.等于）7 .隨著溫度升高，三極管的共射正向輸入特性曲線將_C_,輸出特性曲線將,輸出特性曲線的間隔將且。（A.上移，B,下移，C.左移，D,右移，E,增大，F(xiàn).減小，G.不變）8 .已知某三極管的PcM=800mW,Icm=500mA,Vbr（ceo）=30V。若該管子在電路中工作電壓Vc

3、e=10V,則工作電流IC不應超過_80_mA;若Vce=1V,則Ic不應超過500mA。若管子的工作電流Ic=10mA,則工作電壓Vce不應超過30V:若Ic=200mA,則Vce不應超過3V。2 .判斷題（正確的在括號內畫，錯誤的畫X）1 .NPN型和PNP型三極管都有三個電極、兩個PN結，正常工作時外加電壓的要求相同。（X）2 .三極管工作在放大狀態時，集電極電流是由多子漂移形成的。（X）3 .三極管具有兩個PN結，因此把兩個二極管反向串聯起來，也能具有放大能力。（X）4 .三極管的外部電流關系是iciB,這是一個線性方程，所以三極管是線性器件。（X）5 .三極管工作于哪個區域與外加電壓

4、的情況有關。（V）6 .測出某三極管的共基電流放大系數小于1,表明該管子沒有放大能力。（X）7 .由于三極管的發射區和集電區的摻雜濃度不同，所以發射極和集電極互換后電流放大能力大大減小。（V）8 .只要是硅三極管，無論是NPN還是PNP型，正常工作時，發射結的工作電壓Vbe都為0.7V左右。（X）9.三極管的共射電流放大系數B和共基直流電流放大系數之間的關系為/(1)O(X)10.三極管的ICEO大約為ICBO的(1+)倍。(，)習題2.1在三極管放大電路中，測得三個三極管的各個電極白對地靜態電位如圖題2.1所示,試判斷各三極管的類型(NPN、PNP、硅、錯)，并注明電極eb、c的位置。(b

5、)圖題2.1解：(a)圖為NPN型硅三極管，左起 (b)圖為PNP型硅三極管，左起 (c)圖為PNP型錯三極管，左起e、b、c;c、b、e;c、 e、bo2.2用直流電壓表測得電路中三極管各電極的對地靜態電位如圖題 些三級管分別處于什么狀態。+6V-18V-8.5V+12V2.2所示，試判斷這+6V-0.7V-12V-3V(1 )( 2 )( 3 )0V+5.7V(4 )( 5 )圖題2.2解：(1) NPN管，Vbe 0.7V,發射結正偏置，Vbc6V ,集電結反偏置，放大(2) PNP 管，Vbe(3) NPN 管，Vbe(4) NPN 管，Vbe(5PNP 管，Vbe0.7V ,發射結正

6、偏置，Vbc0.7V ,發射結反偏置，截止3V ,發射結電壓過高，損壞0.7V ,發射結正偏置，Vbc(5) V ,集電結反偏置，放大0.4V ,集電結正偏置，飽和2.3在某放大電路中有兩只三極管。測得每個三極管的兩個電極中的電流大小和方向如圖題2.3(a)、(b)所示。(1)標出另一個電極中的電流大小和方向；(2)判斷管子類型(NPN、PNP),表明電極e、b、c的位置；(3)估算管子的B值。2、12解：(a)由KCL得另一電極的電流為 對應于 e、c、b,4.9/0.1 49。(b)由KCL得另一電極的電流為5-0.1) =4.9mA,流入，管子類型為 NPN,6.1-6=0.1mA,流出，管子類型為 PNP,對應于 c、b、e,6/0.1 60。2.4某大功率三極管的輸出特性如圖題2.4所示，試求出該管子的、Iceo、VbR(CEO
