第三章軟件開發工具的理論基礎

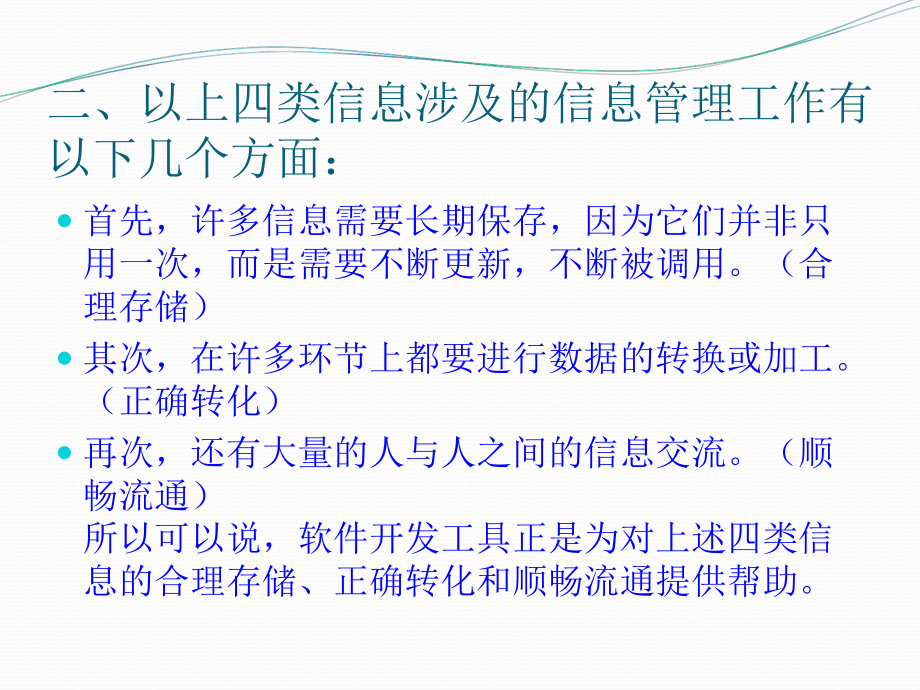

1、3.1軟件開發過程的信息需求一、軟件開發中涉及的信息主要有以下幾方面：第一類，有關系統環境、現狀及需求的信息。第二類，有關軟件的功能設計與物理設計的各種信息。第三類，軟件成果本身，包括程序與文檔。第四類，用戶對系統和各種變更要求，以及系統的各種變更記錄。二、以上四類信息涉及的信息管理工作有以下幾個方面：首先，許多信息需要長期保存，因為它們并非只用一次，而是需要不斷更新，不斷被調用。（合理存儲）其次，在許多環節上都要進行數據的轉換或加工。（正確轉化）再次，還有大量的人與人之間的信息交流。（順暢流通）所以可以說，軟件開發工具正是為對上述四類信息的合理存儲、正確轉化和順暢流通提供幫助。三、軟件開發工

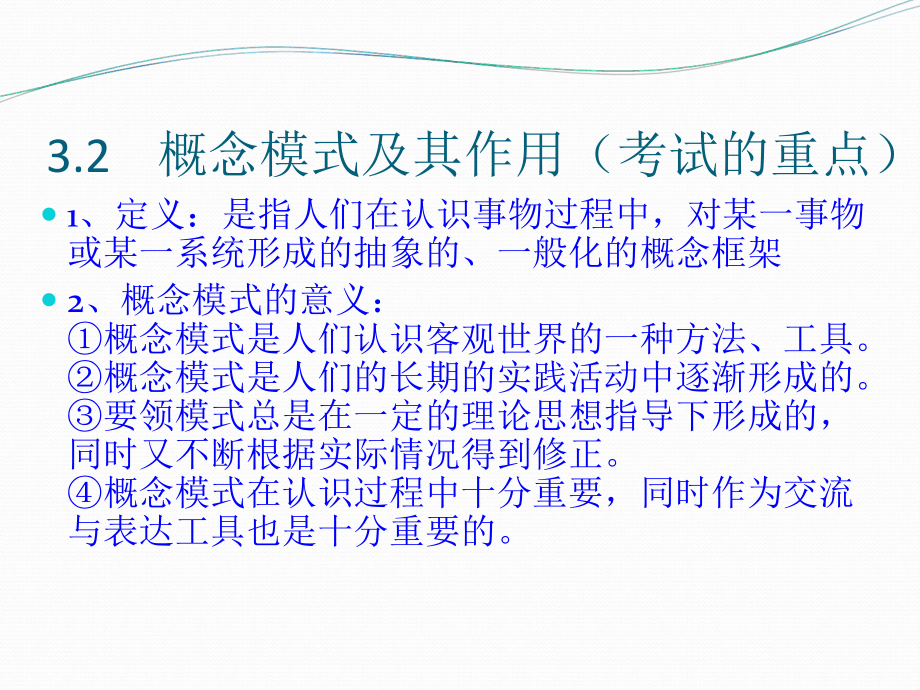

2、具用到的理論和方法第一、認知科學中關于概念模式的概念與方法第二、數據庫技術的理論與方法第三、編譯技術的有關方法第四、關于人機界面的理論與方法第五、管理科學中關于項目管理與版本管理的理論與方法第六、系統科學與系統工程中的有關理論與方法3.2概念模式及其作用（考試的重點）1、定義：是指人們在認識事物過程中，對某一事物或某一系統形成的抽象的、一般化的概念框架2、概念模式的意義：概念模式是人們認識客觀世界的一種方法、工具。概念模式是人們的長期的實踐活動中逐漸形成的。要領模式總是在一定的理論思想指導下形成的，同時又不斷根據實際情況得到修正。概念模式在認識過程中十分重要，同時作為交流與表達工具也是十分重要

3、的。3、概念模式具有相對性，即面對各種不同的用途，必然會有不同形式的概念模式。它們各有各有用處，不能互相代替，也無法說哪個更好或更有力。4、概念模式的特點：簡單明了，易于理解。一、框圖（P35）人們在編寫軟件時最早使用的一種概念模式。用來描述程序執行的邏輯過程的?；静襟E：處理、判斷、輸入輸出、起始或終止等幾個基本功能。適用范圍：當軟件規模不太大的時候（至今還在普遍地使用）二、結構圖（P35）在結構化程序設計中引入結構圖，用以表示大型軟件的層次結構，即模塊結構。以模塊調用的關系為線索，從宏觀上使人一目了然地掌握軟件的全過程。用自上而下的連線表示調用關系?；境绦蛘{用方式有三種：順序調用、選擇調

4、用、循環調用優點：能夠體現層次，由粗到細、自頂向下地描述程序。三、數據流程圖DFD圖（P36）數據流程圖面對的是一個系統的信息流程。用于描述某一業務處理系統的信息來源、存儲、去向的全面情況。由于是描述全局的，常常需要用其它一些工具補充。基本思想是把信息流看作一個組織或系統動作的線索，力圖簡明扼要地勾通畫出全局。適用于客觀描述，而結構圖則著重于軟件模塊之間的控制?；驹兀和獠繉嶓w（系統以外的信息來源或去向）、數據處理與數據存儲。箭頭表明信息在它們之間的流動狀況。四、實體關系圖（ER圖）實體關系圖是一種用于描述靜態數據結構的概念模式。以實體、關系、屬性三個基本概念概括數據的基本結構。廣泛用于數據

5、庫的設計中，常常和數據流程圖、結構圖等互相配合使用。（前二者重點描述信息的處理與流通，而缺乏對靜態數據結構的具體描述方法。五、數據字典（DD）也是一種描述數據內容的概念模式。它用表格的形式列出數據的基本屬性及相互關系。適于記錄各種細節，所以常常與其它描述工具互相補充、配合使用。列 名數據類型可否為空說 明KH_NOVARCHAR2(10)NOT NULL客戶號（主鍵）KH_NAMEVARCHAR2(20)NULL姓名KH_GENDERVARCHAR2(2)NULL性別KH_YEARNUMBER(3)NULL年齡KH_JOBVARCHAR2(20)NULL職務KH_TELVARCHAR2(20)

6、NULL聯系電話KH_COMPANYVARCHAR2(20)NULL工作單位六、時序網絡一種較為特殊的概念模式。主要描述系統狀態及其轉換方式，因此常常用于一些實時控制方面的軟件的功能?；靖拍钍菭顟B(tài)與轉換。狀態：是指系統在運轉中茉一特定的運行態勢或工作方式轉換：狀態之間在一定條件下的相互變化。它具有前面幾種概念模式所沒有的、特殊的描述功能。七、數學與邏輯模型一般只能描述比較單純、比較基礎的功能。另外作為邏輯的表達方式，決策樹和決策表也是經常使用的。練習題：已知某商店業務處理系統中的檢查發貨單的處理流程如下，給制其決策樹或是決策表。if發貨單金額$500thenif欠款60天then在償還欠款之

7、前不予批準else發批準書，發貨單elseif欠款60天then發批準書，發貨單及賒欠報告else發批準書，發貨單發貨單金額 $500成立成立 不成立 不成立欠款 60天成立不成立 成立 不成立 在償還欠款之前不予批準發批準書，發貨單 發批準書，發貨單及賒欠報告 八、計算機模擬模型利用計算機大量、高速處理信息的能力，在計算機內設置一定的環境，又以程序來表現客觀系統中的某些規律或規則，計算機則在設定好的環境、按定好的規則高速運行，以便人們觀察與預測客觀系統的狀況。計算機模擬人微言輕一種不需要事先作更多理論假設的概念模式，已發展成為一個獨特的分支。九、直觀模型用可視化的圖標、圖像、圖表，甚至隨手畫

8、的素描等元素描述心中的系統。例：VB的FORM就是一個典型。3.3信息庫及其一致性信息庫從原義上說無非是數據庫，但它不同于Database或DataWarehouse。1、數據庫（Database）是指在文件系統基礎上發展真情煌一種數據管理技術，它的重點在于合理地組織數據，體現出數據之間的邏輯關系，并盡可能地幫助用戶檢索，減少冗余。2、數據倉庫（DataWarehouse）的基本思想：現實中的大量原始數據與實際的應用是有相當距離的，為了能夠切實為企業管理者提出對管理真正有用的信息，就要對信息或數據進行多次的加工或提煉，從而得出許多派生的或綜合的數據。3、三個文檔：系統說明書、設計方案、使用手冊

9、傳統的以文檔形式交流帶來的兩個十分嚴重的問題首先在信息傳遞中，誤解與丟失十分嚴重。另一個問題是由軟件的修改與版本更新引起的。4、信息庫（Repository）是針對軟件開發或信息系統開發中的大量信息管理工作提出來的。是一個包羅萬象的，隨著項目進展而不斷修改與補充的數據集合。5、信息庫的特點：數據結構是相當復雜的，而且會不斷變化，保持一致性的任務變得十分復雜和艱巨。一、應當存入信息庫的內容：（理解掌握）（1）所述軟件的工作環境、功能需求、性能要求，有關的各種信息來源的狀況、用戶的狀況、硬件環境以及在該領域中的作用等外部信息。（2）需求分析階段中收集的有關用戶的各種信息，包括用戶本身提供的和在調查

10、研究中得到的。（3）邏輯設計階段的各種調查材料和由此生成的各種文檔，包括調查記錄、原始數據、報表及單證的樣本、繪制的各種圖以及最后生成的系統說明書。（4）設計階段的各種資料，包括所有的數據庫與數據文件格式、數據字典、程序模塊的要求、總體結構、各種接口及參數的傳遞方式以及最后形成的設計方案。（5）編程階段的所有成果，包括程序代碼、框圖、變量說明、測試情況（輸入數據及輸出結果）、驗收報告、使用說明等。（6）運行及使用情況的詳細記錄，包括每次使用的時間、狀態、問題，特別是有關錯誤及故障的記錄情況。（7）維護及修改的情況，包括修改的目標、責任人、過程、時間，修改前后的代碼、文檔以及修改后的結果、原系統

11、的備份。（8）項目管理的有關信息，包括人員變更、資金投入、進度計劃及實施情況，還包括版本信息，即各次版本的備份、每個版本的推出日期和以前版本相比的變更說明等。二、信息庫應當具備的管理功能由于信息庫結構的特殊性，只有一般的數據庫功能是不夠用的。一方面，許多信息（如原始單證、報表樣張等）計算機中只能有目錄，這就需要把計算機內外的信息存儲統一起來管理。另一方面，除了規定復雜的內部結構以存放信息外，還需要認真設計有關的界面，以便使用。（因為信息庫要面對分析人員、程序員和維護人員（一般不直接面對用戶）等不同的對象，人們各有自己的權限和使用目標）因此，信息庫的特殊性決定了其功能的特色。三、信息庫如何保持一

12、致性信息庫中的信息需要不斷更新（這個更新不是撤換，信息庫的內容一般不刪除）。如何保持信息庫的一致性，是信息庫研究中的核心問題。關于信息庫的研究目前還在進行之中，還沒有形成公認的信息庫的內容與格式的標準。3.4人機界面及其管理1、人機界面的重要性（不是問答題，可能是判斷、填空或選擇）對于用戶，界面就是系統本身。用戶關心的主要問題就是：是否能夠有效地使用軟件，頁不是系統內部的算法或數據結構。一個軟件沒有很好的界面設計就不能算是成功的。（人機界面的研究已經上升為一個專門的領域）2、關于人機界面的研究有兩種角度：一種是從軟件開發的角度討論應當遵循的原則，這基本上沿著程序設計方法學的方向發展而來的。另一

13、種是歸納出人機界面的基本要求與基本操作，寫出樣例（或樣板）及有關的函數與操作程序，從而大大減輕人們設計人機界面的工作負擔，提高設計的質量。這就是軟件開發工具的思路。3、用戶界面（人機界面）的基本原則：（1）用戶界面的主要功能是通信一方面，人向機器輸入時應當盡量采取自然的方式。另一方面機器向人傳遞的信息必須準確、不致引起誤解或混亂。另外，不要把內部的處理、加工與人機界面混在一起。（人機界面的程序只執行信息的傳遞任務，不做加工處理。）（2）界面必須始終一致。（3）界面必須使用戶隨時掌握任務的進展狀況。（4）界面必須能提供幫助。（5）寧可讓程序多干，不可讓用戶多干。4、人機界面設計中經常遇到的靈活性

14、和一致性的權衡（1）原則上對某一軟件來說，用戶的思維方式應當是一致的，操作與控制的方式也應當是一致的。（只有這樣，才能減輕用戶使用的困難）（2）另一方面是，用戶是多種多樣的，他們有各自的習慣與愛好，應當讓他們有一定的靈活、自由地選擇某些功能的操作方式。對這兩方面的合理權衡是人機界面設計者的責任。5、人機交互手段有八個方面：（要記?。╂I盤操作、屏幕滾動、菜單選擇、幫助系統、鼠標操作、色彩應用、數據錄入、信息顯示。在軟件開發工具中，人機界面占有特別重要的地位，充分利用已有的成果無疑是一條捷徑。3.5項目管理與版本管理一、項目管理1、項目管理：本來是管理科學領域的一項內容，指與固定的生產線上的日常生

15、產管理不同的，具有更大的變動性、時間性的一類管理任務。2、與一般工廠的日常生產管理相比，項目管理的四個突出的特點：第一，子任務多，關系復雜第二，任務不可重復，形勢不斷變更第三，協調組織的任務十分突出，資源浪費閑置的風險與合理地優化組合、提高效益的機會并存。第四，信息處理工作的作用與意義更為突出。這幾個特點在軟件開發工作中同樣存在。對于軟件來說，樣品即產品。進度和質量對軟件開發是最關鍵的問題。軟件開發與工程項目一樣沒有下一次，它必須正確、按時地完成，它也是一旦做好就不用再做了。資源的浪費更是軟件工作中十分常見的現象。3、軟件開發工作還有自己的不同于一般項目管理的特點：（1）一般工程項目沒有版本更

16、新的問題，但一個有生命力的軟件產品（或應用系統）必然要經過若干次改進和更新才能形成。（2）另外，對于大系統來說，各部分的一致性各程序與文檔之間的一致性又帶來一系統復雜的管理問題。（在軟件開發工具的理論基礎中，項目管理和版本管理占據了十分重要的、不可忽視的地位。）4、項目管理的基本目標（四點）第一、使產品（或工程）的質量得到有效的控制。第二、保證整個系統按預定的進度完成。第三、有效地利用各種資源，盡可能使資源的閑置與浪費減少。（最主要的資源是程序員的時間與能力）第四、控制與降低成本。（成本的情況是項目管理狀況綜合的最終體現）二、版本管理1、版本管理的核心是保持兩個一致性（也是版本管理的任務）（1）從時間上來說，它的主要關心點是系統的逐步完善。（2）從系統各部分之間的關系來說，它要求局與整體保持一致。2、版本管理的具體方法包括：規定長遠的版本更新計劃，制訂版本有關的信息范圍及收集、管理方法，在項目組內明確分工，在程序編寫、測試、文檔編寫等工作中貫穿項目管理的思想及要求。用戶的反饋信息是項目管理與版本管理的
