1、人才培TalentsTraining工程應用與實踐編者按：伴隨著現代工業的發展進程，生產中越來越多采用自動化手段，除了各種類型的自動設備和裝備外，用機器人代表人工進行復雜的工作已成為工業現代化的一種標志。在焊接生產中，為提高產品的質量和一致性，減輕工人的勞動強度，降低越來越昂貴的人工成本，提高生產效率，使用焊接機器人來進行復雜、工作量大的焊接作業也越來越普遍了。同時，這也對焊接工作者提出了更高的技術要求，盡快掌握焊接機器人的技術及作用已成為現代焊接技師的必備素質。為此，本期培訓內容主要以焊接機器人為主，并對與焊接機器人配套使用的輔助設備也進行了介紹，以期讓讀者對焊接機器人及其應用有一個初步的了

2、解，掌握最基礎的相關知識，為進一步深入了解該方面的技術作鋪墊?，F(xiàn)代焊接技師培訓（續上期）（三十八）（）力一般在以上。當使用大型焊鉗時，就有必要選用、甚至具有更大握重能力的機器人。機器人自由度數。機器人焊接作業不同于搬運，因?yàn)楹附庸に嚨男枰鸵髾C(jī)器人具有一定的靈活性。為了滿足各種焊接姿態，一般要求機器人具備個自由度。機器人動作范圍。機器人動作范圍是指腕部回轉中心達到的最大空間。機器人裝上焊槍或焊鉗后，工具末端所能到達的空間范圍會更大，但是，因?yàn)楹附幼藨B(tài)的需要，焊槍或焊鉗末端經常會在機器人懷部空間作業。所以，在對機器人動作范圍進行選擇時要以焊槍或焊鉗在機器人懷部空間作業時的可達范圍考慮。圖機器

3、人軌跡重復精度的比較示意機器人重復精度。機器人重復精度包含兩個方面：一是點到點的重復精度；二是軌跡的重復精度。弧焊機器人的重復精度一般要求為，點焊機器人的重復精度一般要求為。轉跡重復精度對于機器人弧焊應用和切割應用更為重要。因?yàn)?，有些機器人盡管點到點的重復精度很高，但由于其控制系統的計算速度有限，其軌跡重復精度不高，這將會影響焊接或切割質量。圖是三個等級軌跡如何選用焊接機器人？選用焊接機器人需要注意以下幾個方面：機器人可搬重量。機器人可搬重量包括腕部的負重和背部（上臂）的負重。機器人用于弧焊時，其腕部負重包括焊槍、把持器、防碰撞傳感器以及焊接集成電纜，一般為，而安裝在機器人背部的送絲機構一般在

4、左右，因此，要求機器人腕部具備以上的負重能力，背部具備以上的負重能力。機器人用于點焊時，因焊鉗重量大小差別較大，所以，對機器人可搬重量的選擇也就更為重要。但是，常用點焊機器人腕部的握重能現代焊接年第期總第期重復精度的比較示意。機器人儲存容量。機器人存儲容量一般是以所能儲存示教程序的步數和動作指令的條數標注的。焊接機器人一般要求能夠儲存步程序、條指令以上。儲存容量是可以追加的，但這是選項。因此，在選擇機器人時也要注意這項。如果機器人的作業對象復雜、品種繁多，也可選購程序的拷入拷出設備，在焊接不同工件時拷入相應的程序，而把其他程序保存在磁盤里。機器人預留輸入輸出點。機器人一般都為用戶預留了部分用于

5、連接或控制周邊設備的輸入輸出點。但這些點是非常有限的。如果用戶需要更多的輸入輸出點，則需要機器人廠家追加基板，用戶也可自己追加控制系統。機器人的安裝形式。機器人的安裝形式有落地式、壁掛式、倒掛式等，以壁掛和倒掛安裝時，機器人的腰部要作特別處理。因此，用戶在定貨時要特別說明。為了安裝和維修方便，用戶還可以選擇一種頂坐安裝形式的機器人（如圖、圖），有時它與壁掛式和倒掛式機器人的應用效果相同。機器人的干涉性。有時，機器人的上臂與工件、焊槍（焊鉗）與工件、焊接電纜與工件、機器人上臂與焊接電纜、焊接電纜與變位機構、機器人與機器人之間都會發生干涉。因此，機器人的干涉性也是一個重要的方面。如果機器人要伸入到

6、工件內部進行焊接作業或者需要高密度配置機器人，則應該選用干涉性較小的機器人，也就是焊接電纜內置型的機器人。機器人的軟件功能?；『笝C(jī)器人必須具備弧焊基本功能，如規范參數的設定、引弧熄弧、引弧熄弧確認、再引弧、再起動、防粘絲、擺焊、手動送絲、手動退絲、再現時規范參數的修訂、脈沖參數的任意設定等。如果需要，還可以選加始端檢出、焊縫跟蹤、多層焊等功能。如果應用于需要高頻引弧的焊接方法時，還必須具備防高頻干擾功能。點焊機器人在具備點焊功能的同時，還必須具備空打功能、手動點焊功能、電極粘連檢出功能、自動修正電極修磨量功能等。在操作中，機器人應該具備坐標系選擇、示教點修正、點動操作、手動試運轉、通信等功能。

7、在安全方面，機器人應該具備安全速度設定、示教鎖定、干涉領域監視、試運轉檢查、自診斷以及報警顯示等功能。如果需要外部軸擴展，則需要確軸協調能力等。機器人的安裝環境。機器人的安裝環境一般有如下要求（舉例）：溫度：（運轉時）；（運輸保管時）；濕度：最大，不允許結露；振動：以下；電源：（）；其他：避免易燃、腐蝕性氣體、液體、勿濺水、油、粉塵等，勿近電氣噪聲源。因此，在選用機器人時，要對機器人的安裝環境與自己工廠的環境作比較。如何選用焊接機器人用弧焊電源的選擇焊接設備？機器人焊接需要專門的弧焊電源，它與手工焊接電源的區別就是需要增加焊接通訊接口。因?yàn)楦鳈C(jī)器人控制軟件的不同，焊接通信接口也需要針對各種不同

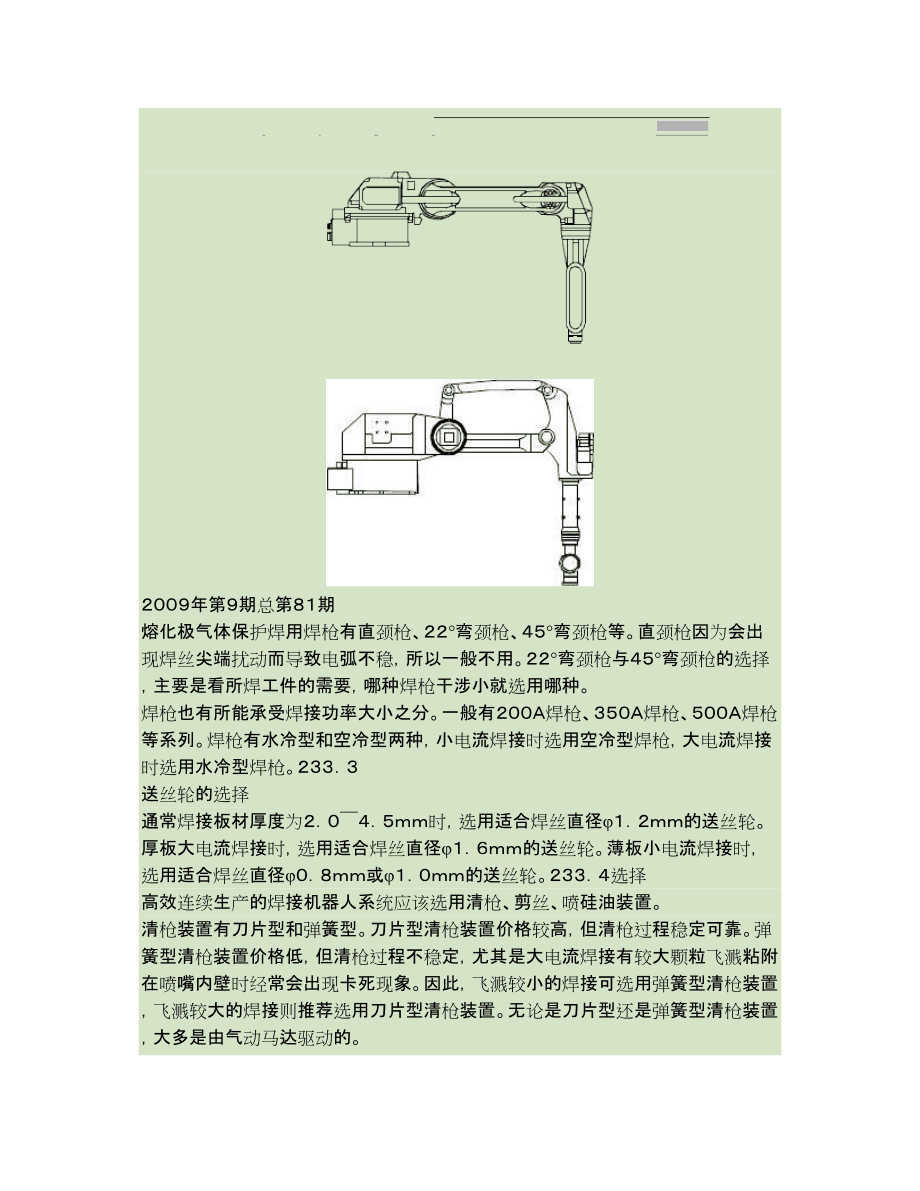

8、的機器人。為了提高電弧的穩定性，這里推薦選用逆變焊接電源。另外，不同焊接材質需要選用不同的具有針對性的焊接電源。普通碳鋼選用直流逆變焊接電源，不銹鋼選用帶脈沖的逆變焊接電源，焊接選用專門的焊接電源。如果選用帶脈沖的焊接電源，推薦選擇脈沖參數可任意調節的焊接電源。焊接電源功率的大小要按照焊接工藝給定的焊接電流大小選擇，同時要考慮電源負載持續率。一般有最大輸出電流為、等系列的焊接電源。焊槍的選擇認機器人的外部軸控制軸數以及外部現代焊接年第期總第期熔化極氣體保護焊用焊槍有直頸槍、彎頸槍、彎頸槍等。直頸槍因?yàn)闀?huì)出現焊絲尖端擾動而導致電弧不穩，所以一般不用。彎頸槍與彎頸槍的選擇，主要是看所焊工件的需要，

9、哪種焊槍干涉小就選用哪種。焊槍也有所能承受焊接功率大小之分。一般有焊槍、焊槍、焊槍等系列。焊槍有水冷型和空冷型兩種，小電流焊接時選用空冷型焊槍，大電流焊接時選用水冷型焊槍。送絲輪的選擇通常焊接板材厚度為時，選用適合焊絲直徑的送絲輪。厚板大電流焊接時，選用適合焊絲直徑的送絲輪。薄板小電流焊接時，選用適合焊絲直徑或的送絲輪。選擇高效連續生產的焊接機器人系統應該選用清槍、剪絲、噴硅油裝置。清槍裝置有刀片型和彈簧型。刀片型清槍裝置價格較高，但清槍過程穩定可靠。彈簧型清槍裝置價格低，但清槍過程不穩定，尤其是大電流焊接有較大顆粒飛濺粘附在噴嘴內壁時經常會出現卡死現象。因此，飛濺較小的焊接可選用彈簧型清槍裝

10、置，飛濺較大的焊接則推薦選用刀片型清槍裝置。無論是刀片型還是彈簧型清槍裝置，大多是由氣動馬達驅動的。剪絲裝置比較簡單，都是由氣缸帶動一個刀頭來剪斷焊絲。如果使用始斷檢測功能，為了檢測準確，則必須選用剪絲裝置。噴硅油裝置有外噴型和內噴型。清槍、剪絲、噴硅油裝置的外噴型就是由焊槍噴嘴觸壓硅油噴口，硅油噴進焊槍噴嘴內壁。內噴型就是硅油從噴油管到焊槍噴嘴內部直接噴。內噴型還具有在噴油的同時將飛濺物吹出噴嘴的作用，但內噴型的價格較高。還有一種形式是“沾油”，就是將焊槍噴嘴伸入油池內使噴嘴內壁沾上油。這種應用形式簡單、價格低，但會污損設備、浪費硅油、影響焊接質量。建議不要采用。接，并可與操作機、焊接電源等

11、配合使用，組成自動焊接中心，大大提高焊縫質量，減輕焊工勞動強度，提高勞動生產率。它是焊接各種軸類、盤類、筒體等回轉體零件的理想設備。何？焊接變位機基本分類如焊接變位機的基本結構形式有伸臂式、座式、雙座式三種，其特點、性能、適用范圍如表所示。什么叫焊接輔機具？焊接變位機的主要結構及工作原理是什么？焊接變位機的基本結構形式雖然有上述三種，但其派生形式很多，有的變位機的工作臺還具有升降功能。現以適用性良好的成都焊研威達自動焊接設備有限公司生產的座式變位機為例，闡述變位機的主要結構及工作原理。通用的座式變位機的主要結構如圖所示。變位機主要由機架、驅動機構（包括翻轉減速機構和旋轉減速機構）、回轉盤、導電

12、機構及控制系統組成。（）機架。變位機機架主要包括機座、支架及橫梁等。這樣構件均采用型材焊接而成。（）驅動機構。變位機工作臺的翻轉減速運動采用交流電機經蝸輪蝸桿減速器驅動，通過一級齒輪實現，使其具有自鎖功能，且翻轉力矩大，定位可靠。工作臺的回轉驅動機構，主要由擺線針輪減速電機、回轉支承、回轉齒輪等組成，擺線針輪減速機通過變頻調速器，無級調速，變速范圍大，調速精度高。在大型成套自動化或?qū)Ｓ煤附釉O(shè)備中，影響焊接質量的因素不僅僅與焊接電源和送絲機構的好壞有關，而且與其他配套裝置也密切相關。這些配套裝置習慣上統稱為焊接輔機具，實際上它們是大型成套自動化焊接設備極為重要的組成部分。不管是從制造成本、加工精

13、度要求、價格比重、技術含量，還是從它們?cè)诖笮统商鬃詣?dòng)化焊接設備所起到的作用來看都絲毫不比焊接電源和送絲機構遜色，把它們稱作“輔機具”只是習慣上的叫法而已。這些配套裝置是焊接變位機、焊接操作機、焊接滾輪架、焊縫跟蹤裝置等。焊接變位機的主要功能及作用是什么？焊接變位機是一種改變焊件位置來完成機械化、自動化焊接的焊接配套設備，主要用于機架、機座、法蘭、封頭等非長形焊件的翻轉變位，同時還可用于裝配、切割、檢驗、打磨、噴漆等作業。通過工作臺的旋轉及翻轉運動，使工作焊縫處于最理想的位置進行焊現代焊接年第期總第期表焊接變位機的分類電機驅動：承載能力多在以下，適用于小型焊件的翻轉變位。液壓驅動：承載能力多在左

14、右，適用于結構尺寸不是很大但自重較大的焊件，它們多用于焊條電弧焊中。焊件的翻轉變位，是目前產量最大、規格最全、應用最廣的結構形式，常與伸臂式焊接操作機或弧焊機器人配合使用?；剞D(zhuǎn)工作臺安裝在伸臂的一端，伸臂相對于某一傾斜軸成角度回轉，而此傾斜軸的位置由旋轉電機及翻轉電機控制部分組成。其電氣原理圖，如圖所示。）旋轉電機控制部分：該部分控制電路采用變頻器作為主控部分，具有變速功能較強，且外部控制線路簡單等特點。變頻器外部有反轉控制端（號線）、正轉控制端（號線）、公共端（號線）、模擬信號輸入端（號線）及電源輸入端（號線）。當合上主電源開關時，處于啟動位置時，扳動雙向隔離，接通號線與號線，此時旋轉電機反

15、轉。同理使與號線接通。調節電位器，使模擬信號輸入端的電壓從無級變化到，從而實現電機的無級調速。）翻轉電機控制部分：該控制電路通過降壓變壓器得到的控制電壓，當處于啟動位置時，控制電路得到控制電壓，與號線接通，扳動雙向隔離開關，吸合動作，電機正轉。同理，當接通與號線時，電機便反轉。同時該電路還具有行程保護、電路互鎖及短路保護的功能。（）回轉盤。通常工作臺的結構應便于裝卡工件或安裝卡具，因而，一般回轉盤上對稱分布有若干形槽，伸臂式是固定的，但有的也可在的范圍內上下傾斜，也有的伸臂僅繞某一中心作圓弧運動。該變位機范圍與作業適應性好，但整體穩定性差。座式工作臺連同回轉機構支撐在兩邊的傾斜軸上，工作臺以焊

16、接速度回轉，傾斜軸通過扇形齒輪或液壓缸，多在的范圍內恒速傾斜。該機穩定性好，一般不用固定在地面上，搬移方便。工作臺坐在“”形架上，以預定的焊接速度回轉，“”形架坐在兩側的機座上，多雙座式以恒速或所需的焊接速度繞水平軸轉動。該機不僅整體穩定性好，而且如果設計得當，焊件安放在工作臺上以后，傾斜運動的重心將通過或接近傾斜軸線，使傾斜驅動力矩大大減少。因此，重型變位機多采用這種結構。以上重型大尺寸焊件的翻轉變位，多與大型門式焊接操作機或伸縮臂式焊接操作機配合使用。翻轉減流的要求。如圖所示的變位機采用的是一種新型的導電裝置，即采用銅棒，使其一端在彈簧的作用下，始終頂向回轉盤，另一端帶有螺紋的端頭可有效連接電纜，充分保證焊
