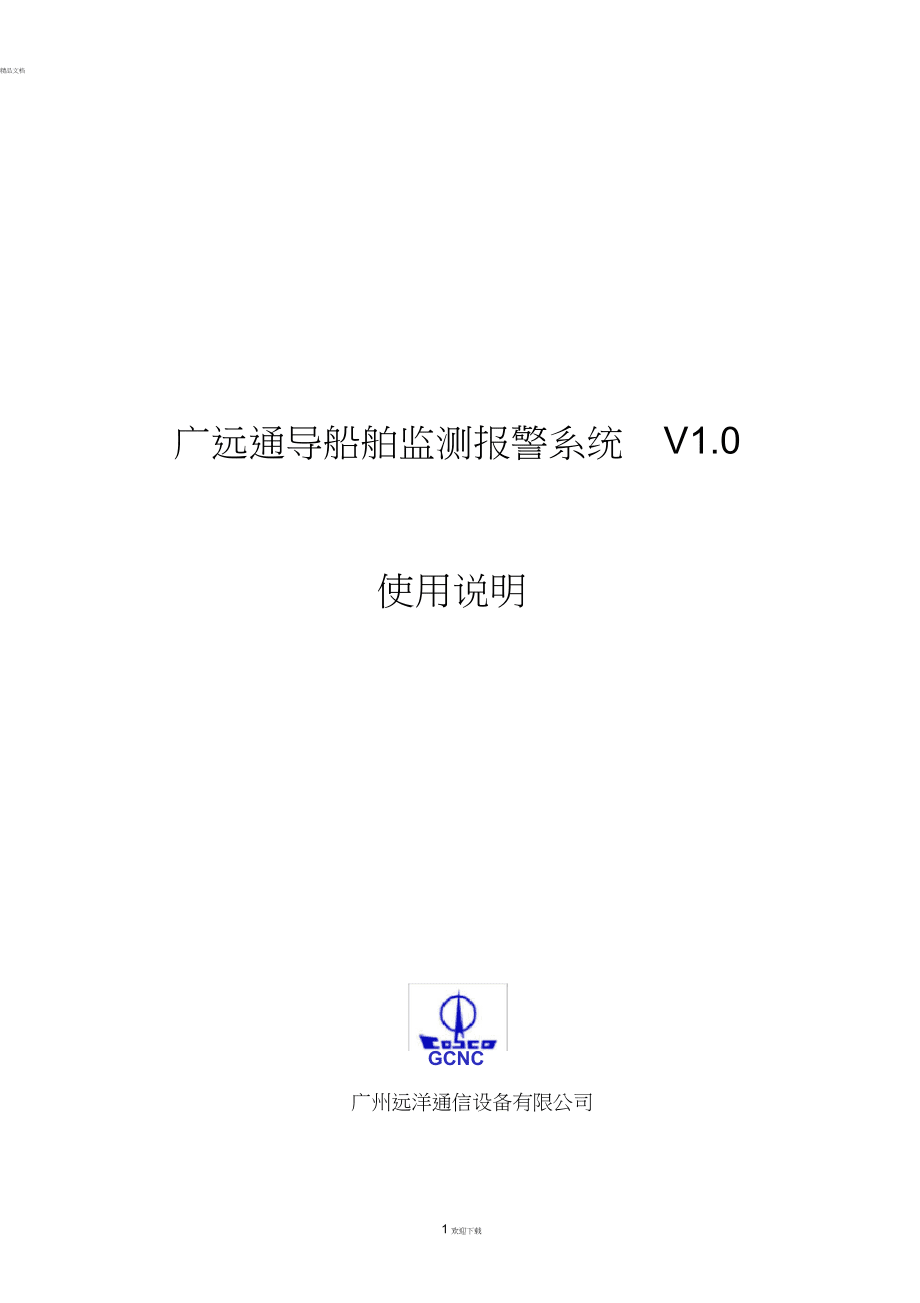

廣遠通導船舶監測報警系統V1.0使用說明書

1、精品文檔1歡迎下載廣遠通導船舶監測報警系統使用說明V1.0GCNC廣州遠洋通信設備有限公司精品文檔2歡迎。下載目錄1概述 .12特點 .12.1本系統特點： .12.2監測常用模塊品種： .13主要技術參數 .23.1監測模塊系統主要性能： .23.2軟件功能 .24軟件安裝說明 .35操作說明 .75.1啟動監測報警系統： .75.2按模塊分類查詢報警點： .75.3按功能分類查詢報警點： .85.4按實時報警記錄查詢報警點： .105.5動態圖形功能： .105.6模塊自檢： .105.7歷史記錄查詢： .125.8報警參數修改： .125.9延伸報警及輪機員呼叫： .146一般故障處理

2、.157注意事項 .15精品文檔1歡迎。下載1概述V1.0版本主要是完成船舶熱工參數、液位參數及其他參數的集中遙測、自 動數據處理及報警、 輔助控制等功能， 同時通過網橋模塊雙向連接， 與船舶其它 自動化設備如：主機遙控、電站自動化、閥門遙控、航行設備等連網。該版本的 計算機可以作為管理系統用，組成全船綜合自動化系統IAS，是新一代的船舶自動化設備。本系統采用TCP/IP協議的以太網LAN與CAN!場總線相結合的雙網 絡系統，可靠性高，反應速度快，一些網絡設備可以直接上網，無須模擬數字轉 換。2特點2.1本系統特點：1)采用高速以太網LAN及CAN網絡構成雙網絡系統，有較好的可靠性，同 時可作

3、為管理系統主站。2)對于任一點參數的變化，系統響應速度小于一秒。3)采用分布式數據庫，取消不可靠的集中式服務器，使系統局部故障不會 造成整個系統癱瘓， 生命力強。 用無主結構廣播網絡協議， 易于擴展，即插即用， 容量是滿足將來發展的需要。監測計算機不采用“工業機” ，采用了專用艦船用 全密封式計算機。采集模塊采用全密封固體結構；防水、防震、防腐；設備壽命 長。計算機具備報警永久檔案功能，已具備部分管理功能。2.2監測常用模塊品種：XSH207莫塊：輪機員呼叫及值班選控報警專用模塊XSH140莫塊：64路指示燈及32路按鈕開關模塊XSH350模塊：24通道D/A輸出二次儀表模塊XSH109莫塊：

4、16通道開關量隔離輸入CAN網絡信號采集模塊XSH309莫塊：16通道開關量隔離輸入CAN和LAN雙網絡XSH089莫塊：16通道數字溫度模擬量輸入CAN網絡模塊XSH120莫塊：16通道輸入CAN網絡模塊XSH240莫塊：8通道開關量隔離和8通道繼電器開關輸出模塊XSH552模塊：CAN/ETHERN轉換網橋精品文檔2歡迎。下載XSH501模塊：對外設備通訊轉換模塊XSH319模塊：報警延伸、呼叫及值班指示綜合單元模塊XSH305模塊：128點通用可編程報警燈板XSH405模塊：32點通用可編程報警燈板XSH401模塊：192點通用可編程報警燈板3主要技術參數3.1監測模塊系統主要性能：1）

5、模塊外尺寸：150mM135mm右2時酢 了II你I I怖1打 |愛目|HSV丘一:常E322Jr號nsrarH ：*1引bihbirca衛10?tttnLifj a jLBr1OJOi bi石工亂用剛空*TIE咒IMar00 MJ1UM右主機1弓fcIJK即悔flfltlSJMCswc0atI0S4咅壬4U匝足氣癥口醫力Jbw4Uinm白丄ru+iu牟T出憐皚皚PMltC$2irc01061IL1號配口 M 連口解17跡:110%oJIIAsore玦or.HUldfLltLWi：lL妙1MIlflV0OJ10775WCSfOTC1*mx1I0YiiCUBinm右主m螞fci鎂電rt氣也主閒比

6、5S0TCit側弭朋壬4卩軾111.事吐匕陽|嚏1IHJTHUTUnIAIMJ若主jn*寫怔怵劃*氣Mi54irc52flrC9*t(JbonsasiiDiwIMtmux0-叫IIBI右主MtLhrtit-ieA*MJC盧orSGJH1061TMPC 110%To.tliBZ若Wsfcfi4bJQVC52IFC0耳1(1 b2若主肌電戡11宴謹4社理2IWTIIDKED.I1旳若主65弓社曲知岸氣硼#54CszircQM111弐上心熬址塞上一尼.711&0pC110%0DA1 -單琴 Iff 普 I苛草夢揖警 II 據曹狀蠱說丹；UNlArK 41 w 廉督反生：-ACK JU W圖

7、10 按實時報警記錄查詢時的顯示情況5.5動態圖形功能：本系統為了方便用戶更加直觀的查詢主要設備的工作情況，特加入了動態圖 形界面。進入系統后，依次按工具欄“I囲形顯底”和鍵，便可以進 入系統內的動態圖形界面。結束該頁查詢時按右上角“蘭”鍵，即可關閉該頁并返回到最近一次查看的分頁中。動態圖形的顯示情況見圖11。5.6模塊自檢：監測報警系統是一個長期不間斷運行的監測安保設備，為了確保系統性能完 好,監測各模塊是否處于正常工作狀，這一點就顯得十分重要。若模塊發生損壞， 性能變壞，通訊總線開路，短路，電源斷電等故障時，系統將立即啟動內部計時 器，凡在40秒內仍未恢復正常，即收不到模塊發出的自檢信號時

8、，系統將發出聲 光報警，提醒用戶處理。系統內置了模塊自檢界面，進入系統后，依次按工具欄 系統槪雯和“系統自檢”或“網繽復蚩”鍵，便可以進入系統內的自檢界面。 自檢界面的顯示情況見圖12。OBl/23/Of：14:12:31 th.期 水 jft 右）潛過0B/23/05 1 4：L?ri 恥眾水婭 f 中）掖垃 OB/23/05 14:12:31I?. 1 褒水愛 L左、寂噫OB723/O5 14:12:31 II 如 1 褒水哥詁fffiffiCB/2J/QL L4J11：31 rJa. JASj （左）啜世0B/23/QE L;12:21 坯崔佰忙特虹港 1,伽/前旳 5 l&ns

9、as lf+tT.電 iS 肅樣制乘蛻址電黑模城OB/23/O5 15；18；45 1*主扛電盪和控紀丟鉞建屯器模繪O&/23/Q6 16:1E：A0電盪和栓帶一辣就址電 SS 揍毘jrrfiTjp3-20/0L99 ACALIFT er jp號一0/1.4T ATEALT?rojp3-l0/2. 26 AC_ALIrojp3-Z/Z. 28 iCl_ALlprur4f3&l0/(L 99 ACOUsroipS-Z0/01 &? W：H_AL1fiTQipl1Q23/5W MhDKa不r叮Hp1023/SDO ACK.ALIr -t V( (foup -火対 P 另 i

10、|:曠31313t-3t-e5E5E5ESE5E5e5E5E5ESE5E5血t t t t精品文檔13欠迎下載| . 7TT1C*nAIR.PMBVLl CflirflrbiWticr.Prc%-*.酣血|M LCnwImq WtflH-PirxiSHiH兩|n.吳！UIIIVWIIIVW v-vv-v r-r-9iO 上ft1t7nrCrJ1r413r_| UJi爲AWAOJ-4-BWJ4M1U-I-0左憶愴殆圖12自檢界面的顯示情況fiSKbLN.V&精品文檔14欠迎下載5.7歷史記錄查詢：若用戶希望查詢報警的歷史記錄，通過依次按工具欄“報警/記錄”和“記錄查詢”鍵，就可以進入查詢

11、界面。進入界面后需先在右上角的時間欄內選擇希 望查詢的時間段，然后按“歷史記錄查詢”鍵即可。根據系統的內部設定，記錄 的最小時間單位為“時”，即報警系統每逢整點記錄一次。5.8報警參數修改：考慮到隨著工況的改變， 以及設備自身的性能因素， 系統允許授權用戶修改 報警參數。參數修改操作必須在開發模式下進行， 而進入開發模式必須通過密碼 身份認證，所以若用戶希望使用此修改功能，請向服務工程師索要相應得的密碼。A.報警參數修改：1）進入開發模式2）依次鼠標選擇：工具欄特別-標記名字典3）在彈出的對話框中依次鼠標選擇：詳細和報警選擇4）在彈出的對話框中鼠標選中相應的報警點庫號，然后雙擊5）在彈出的對話

12、框中鼠標選擇報警點相關屬性，例如上下限，報警值，報警名稱，所屬的報警組，量程等等，見圖136）保存并關閉即可精品文檔15。迎下載圖 13 參數修改的顯示情況B.延時時間修改1）進入開發模式2）依次鼠標選擇：工具欄特別-腳本-條件腳本3）在彈出的對話框中鼠標選擇瀏覽快捷鍵按鈕4）在彈出的對話框中鼠標選中相應的報警點庫號，然后單擊5）在彈出的對話框中鼠標選擇條件類型選項中的“為真期間”這欄6）在彈出的對話框中對腳本進行相應的修改，例如iftime1=15表明延時15秒，若將這的15改成30則表明延時30秒,見圖147）保存并確定即可精品文檔14欠迎下載圖 14 腳本修改5.9延伸報警及輪機員呼叫：

13、A.輪機員呼叫按下輪機員呼叫主控制板上各房間的“呼叫”鍵后，房間呼叫 指示燈閃爍，蜂鳴器長鳴，對應的房間將會收到呼叫信號，若房間應答，控制板 的指示燈平光，蜂鳴器消音；若想取消呼叫，按控制板上“復位”鍵即可。B.輪機員求助按下輪機員求助“啟動”鍵后就可啟動內部計時器，一般計時15分鐘后仍未 按機艙復位按鈕的話，機艙報警喇叭作聲光報警，此時計時器將繼續計時，在過5分鐘后依舊未復位的話，則報警訊息將被延伸至全船各個裝有延伸報警板的房 間；若在15分鐘內按下機艙復位按鈕，但未在主控制板上取消求助功能的話，內部計時器將清0重新開始計數；若想取消求助功能，將主控制板上的啟動按鈕復 位即可。C.延伸報警主

14、控制板上提供值班選擇開關，當報警系統接受到報警信號時，系統會將報警訊息延伸至當前值班的崗位， 其余崗位將收不到報警信號， 但若值 班崗位精品文檔15歡。迎下載在5分鐘內未及時對報警信號進行處理， 即返回機艙集控室本地消音的話， 則報警訊息將被延伸至全船各個裝有延伸報警板的房間。6 一般故障處理6.1開機模塊無自檢，液晶顯示屏內顯示自檢故障1）檢查模塊電源是否正常，模塊電源指示燈是否正常。2）檢查模塊通訊線是否松動。6.2開機模塊自檢正常，但報警無任何反應或始終顯示報警 檢查連接至模塊的采集電纜是否松動，插頭是否插緊。6.3發現模塊誤報警的現象1）對于開關量模塊， 確認當前報警的狀態， 一般系統收到斷開信號就認為是 報警狀態，請用萬用表測量觸點信號的通斷狀態來判斷模塊是否正常。2）對于模擬量模塊，若為4-20mA言號，請將萬用表連入采集回路中，測量此 時電流值，一般4mA寸應0,20mA寸應滿量程，12mA寸應滿量程的一半，然后將測 量數據與電腦顯示值比較，判斷模塊是否正常；若PT1O0言號，請用萬用表測量 此時電阻值，一般100歐母寸應0度，然后將測量數
