1、1.1銘牌說明1.2型號說明一章概述CHNTh.NVF2-L S/TS4 一 變頻鼐濘合標準.出廠茹號:悔若悔 1.5WW 3P AC 300V MMUOOHl （o-3ao）v 3.7A （0、40GHi G困 T1266a 2 jteem a *tn一麒 公企業特征代號變頻器設計序號適配電機功（kW）金Hi洋蟄號曼嫡注曼里:將轉持，風機水柔詣配電機限率通定輸入虢定箱出圖1-1銘牌N VF 2- 口/-!|-十 =1=,=代號電壓等級2220V4400V代號輸入電壓D單相輸入S三相輸入代號類型T P恒轉矩類 風機、水泵類101.3 NVF2系列變頻器規格型號電源電壓規格型號最大適配電機 (k

2、W)額定輸出電流(A)單相或三相AC 220VNVF2-0.4/TD20.42.5NVF2-0.75/TD20.754.5NVF2-1.5/TD21.57.0NVF2-2.2/TD22.210NVF2-3.7/TD23.716三相AC 380VNVF2-0.4/TS40.41.2NVF2-0.75/TS40.752.5NVF2-1.5/T(P)S41.53.7NVF2-2.2/T(P)S42.25.0NVF2-3.7/T(P)S43.79.0NVF2-5.5/PS45.511NVF2-5.5/TS45.513NVF2-7.5/T(P)S47.517NVF2-11/PS41122NVF2-11/

3、TS41125NVF2-15/T(P)S41532NVF2-18.5/T(P)S418.537NVF2-22/T(P)S42245NVF2-30/T(P)S43060NVF2-37/T(P)S43775NVF2-45/T(P)S44590NVF2-55/T(P)S455110NVF2-75/T(P)S475150NVF2-90/T(P)S490176NVF2-110/T(P)S4110210NVF2-132/T(P)S4132253NVF2-160/T(P)S4160300NVF2-185/T(P)S4185340NVF2-200/T(P)S4200380NVF2-220/T(P)S42204

4、20NVF2-245/T(P)S4245470NVF2-280/T(P)S4280520NVF2-315/T(P)S4315600注：最大適配電機是指該型號變頻器驅動的最大功率電機，以4極電機為標準1.4 NVF2系列變頻器的技術特性輸入 輸出 特性輸入電壓范圍380V/220V( + 15%)輸入頻率范圍47Hz63Hz輸出電壓范圍0額定輸入電壓輸出頻率范圍0Hz400Hz(風機、水泵類為 0Hz120Hz)外圍 接口 特性可編程數字輸入6路輸入可編程模擬量輸入AI1 : 0W 10V 輸入；AI2 : 0V10V或 0mA/4mA- 20mAt入開路集電極輸出1路輸出繼電器輸出2路輸出模擬

5、量輸出2路輸出，分別可選0m4 20mA（4mA- 20mA或0V10V技術 性能 特性控制方式無PG矢量控制、V/F控制過載能力恒轉矢1類150%!定電流60s；風機，水泵類120癡定電流60s起動轉矩?zé)oPG矢量控制：0.5Hz/150% （起動轉矩）調速比無 PG矢量控制：1:100 ; V/F: 1:50速度控制精度無PG矢量控制：± 0.5%最高速度載波頻率1.0kHz 15.0kHz功能 特性頻率設定方式數字量、模擬量設定、串行通訊設定、多段速、PID設定等控制功能正向、反向PID控制功能多段速控制功能8段速控制專用功能紡織機專用擺頻控制功能轉速追蹤再起動功能實現對旋轉中的

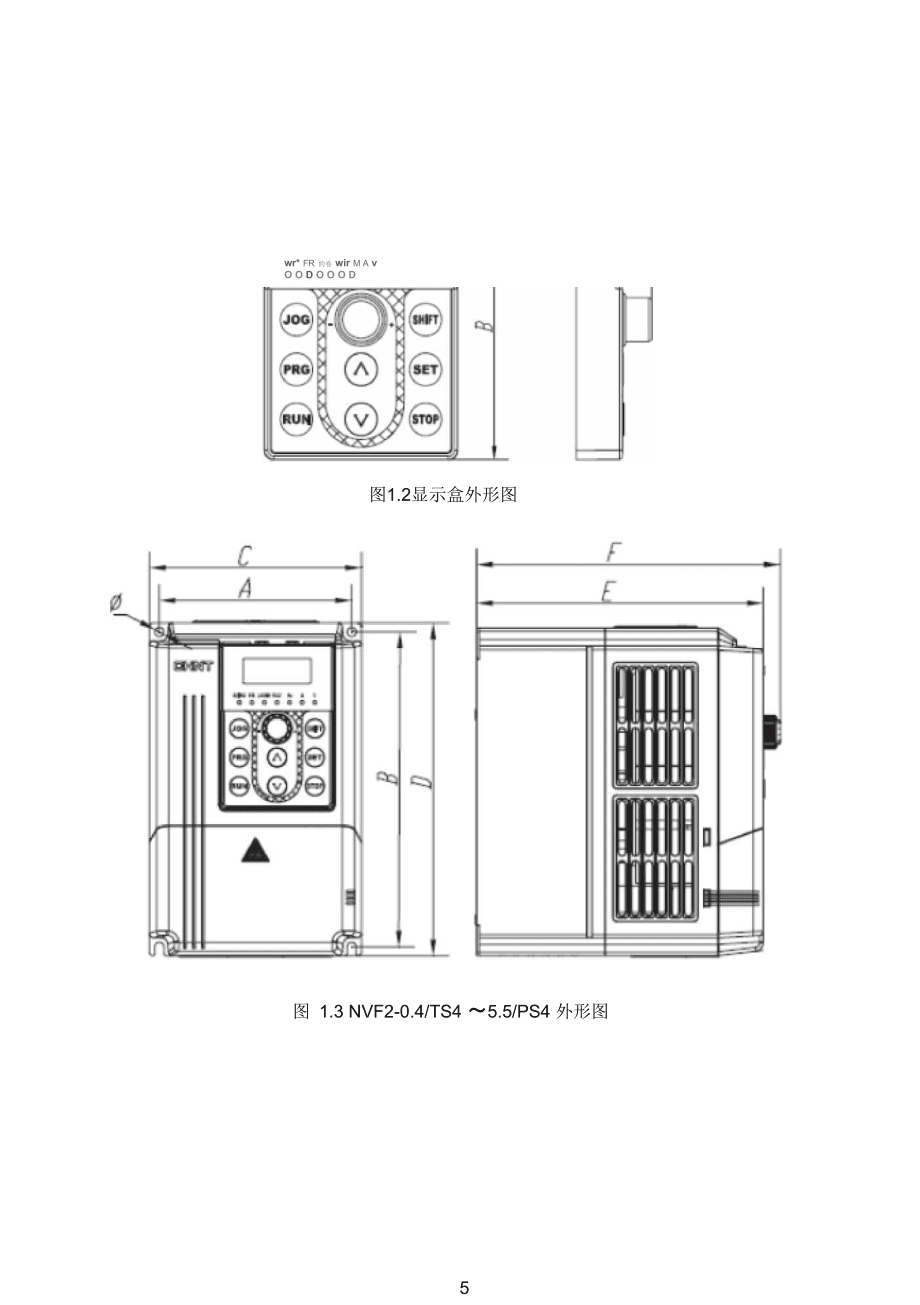

6、電機的無沖擊平滑起動自動電壓穩壓功能當電網電壓變化時，能自動保持輸出電壓恒定故障保護功能過流、過壓、欠壓、過熱、缺相、過載、 PID斷線等保護功能1.5 NVF2系列變頻器外形結構尺寸說明wr* fr 的卷 wir m a vO O D O O O D圖1.2顯示盒外形圖圖 1.3 NVF2-0.4/TS4 5.5/PS4 外形圖圖 1.5 NVF2-11/TS4220/PS4外形圖圖 1.6 NVF2-220/TS4LDiWIWIWI-EkirriE情面:施密.315/TS4外形圖NVF2系列變頻器外形尺寸如下表:產品規格ABCDEF備注顯示盒639315.625見圖1.2顯示盒開孔尺寸73

7、.5112NVF2-0.4/TS41071751181871641735見圖1.3NVF2-0.75/TS4NVF2-1.5/PS4NVF2-1.5/TS4NVF2-2.2/PS4NVF2-2.2/TS4NVF2-3.7/PS4NVF2-3.7/TS4NVF2-5.5/PS4NVF2-5.5/TS41402321552471801896見圖1.4產品規格ABCDEF備注NVF2-7.5/PS4NVF2-7.5/TS4NVF2-11/PS4NVF2-11/TS41403661943812612707見圖1.5NVF2-15/PS4NVF2-15/TS41404102224262812907見圖1

8、.5NVF2-18.5/PS4NVF2-18.5/TS4NVF2-22/PS4NVF2-22/TS42105683005963363459見圖1.5NVF2-30/PS4NVF2-30/TS4NVF2-37/PS4NVF2-37/TS42806703557013863959見圖1.5NVF2-45/PS4NVF2-45/TS4NVF2-55/PS4NVF2-55/TS4NVF2-75/PS4NVF2-75/TS43007163807503914009見圖1.5NVF2-90/PS4NVF2-90/TS4NVF2-110/PS4NVF2-110/TS440088048592043044212見圖

9、1.5NVF2-132/PS4NVF2-132/TS4NVF2-160/PS4NVF2-160/TS44501040590108046047512見圖1.5NVF2-185/PS4NVF2-185/TS4NVF2-200/PS4產品規格ABCDEF備注NVF2-200/TS4NVF2-220/PS4NVF2-220/TS4NVF2-245/PS4NVF2-245/TS4NVF2-280/PS4NVF2-280/TS4NVF2-315/PS4NVF2-315/TS4-8501800-610見圖1.61.6開箱檢查收到產品后，請立即開箱檢查。若以下所列出的任何一項有誤，請及時與 經銷商或本公司聯系

10、。1）檢查變頻器在運輸途中是否造成損壞或螺絲松動；2）箱內附使用說明書一本、合格證一張；3）檢查變頻器的銘牌是否與您所訂購產品一致；4）檢查機體有無損傷、破裂、變形等，有無異物在變頻器內。二章變頻器的安裝本章為產品的基本“安裝”，使用前請仔細閱讀本章的相關注意事項。2.1 安裝要求2.1.1 變頻器屬于精密的電力電子產品，其現場安裝的好壞，環境的優劣直接影響變頻器的正常工作和使用壽命。安裝要求如下：檢查變頻器安裝地點的環境跟本章中“變頻器運行的環境條件”是否相符，若不相符請不要安裝，否則會損壞變頻器。2.1.2 變頻器使用了塑料零件，請拆裝蓋板時不要用力過大，建議小心安裝， 以免造成破損。2.

11、1.3 條件允許時，請將變頻器背面或散熱片露裝于電控柜外，可以大幅度降 低電控柜內產生的溫度。2.1.4 將變頻器盡可能安裝在清潔的場所，或可阻擋任何懸浮物質的封閉型屏板內。2.1.5 變頻器要用螺絲垂直且牢固地安裝在安裝板或墻壁上。2.1.6 注意變頻器安裝在電控柜內的散熱方法：在兩臺或兩臺以上變頻器以及通風扇安裝在一個電控柜內時，必須注意正確的安裝位置，以確保變頻器周圍溫度在允許值以內。如安裝位置不正確，變頻器的散熱效果會變差。3.1.7請將變頻器安裝在不可燃表面上（例如：金屬、墻壁等），同時，為了使熱量易于散發，建議在其周圍留有足夠的空間。（見下圖）+120mm以上120mmNVF2通海

12、a）變頻器四周預留空間進風進風游臺變端輟b多多臺變頻器橫放圖2.1變頻器安裝圖(0-12 )0(4)-20mA 輸出X32.2變頻器運行的環境條件2.2.1 溫度運行環境溫度在-10 C+40 C之間，超過40 c以上須降額使用。2.2.2 濕度空氣的相對濕度w 95%無結露。2.2.3 海拔高度變頻器安裝在海拔高度1000m以下可以輸出額定功率。海拔高度超過1000m,變頻器需降額使用。具體降額的幅度如下圖所示：lout-4喔圖2-1安裝地點的海拔高度2.2.4 沖擊和振動禁止變頻器掉到地下或遭受突然的撞擊，禁止把變頻器安裝在有可能經常受到振動的地方。2.2.5 電磁輻射請勿將變頻器安裝在接

13、近電磁輻射源的地方。2.2.6 水及水汽防護請勿將變頻器安裝在有可能出現淋水或結露的地方。2.2.7 大氣污染請勿將變頻器安裝在存在大氣污染的地方，例如存在粉塵，腐蝕性氣體等 的環境中。2.2.8 安裝及存放環境請勿將變頻器安裝在陽光直射，有油霧、蒸汽和振動的環境中。三章變頻器的接線本章為產品的基本“接線”，使用前請仔細閱讀本章的相關注意事項。3.1 接線說明3.1.1 標準接線圖輸入交流電源制動單元制動電阻+,主回路端子EUV我也 L丘QF電源接地X1 控制回路端子X210AO1GND電機接地J601位置（AI1接口）： 1接2: 0V10V模擬電壓輸入；2接3: 0（4）mA20m砥擬電流

14、輸入J602位置（AI2接口）： 1接2: AI1的0V10V模擬電壓輸入；2接3:面板電位器輸入J603位置（AO1接口）： 1接2: 0V10V模擬電壓輸出；2接3: 0（4）mA20mA模擬輸出J604位置（AO2接口）： 1接2: 0V10V模擬電壓輸出；2接3: 0（4）mA20mA模擬輸出3.2 接線要求3.2.1 安裝布線時，盡量分開電源線和控制電纜 ，例如使用獨立的線槽等。如 控制電路連線必須和電源電纜交叉，建議垂直交叉布線。3.2.2 使用屏蔽導線或雙絞線連接控制電路時，確保未屏蔽之處盡可能短，條 件允許時采用電纜套管。3.2.3 檢測儀表及傳感器的連接線建議使用絞合的屏蔽線

15、，并用電纜金屬夾鉗 接地。3.2.4 變頻器和電機等的接地線接到同一點上。（接地圖及其他接地說明）3.3 產品端子配置3.3.1變頻器主回路端子排列：三相 380V系列（NVF2-0.4/TS4 11/PS4）ERST(+©BUVW三相 380V 系歹U (NVF2-11/TS4 315/TS4)RST(+©BUVWE注：?jiǎn)蜗?20V系列輸入電源接 R, T兩相.3.3.2主回路端子說明端子記號端子名稱及說明R、S、T交流電源輸入端子，連接工頻電源 AC380V 47Hz63Hz（單相220V電源接R T）(+、G直流電源輸入端子，外置制動單元的直流輸入端子（+、B連接制動

16、電阻U、V、W交流輸出端子，接三相鼠籠異步電動機E接地端子，變頻器接地用3.3.3主回路接線說明1）電源及電機接線的壓線端子，請使用帶絕緣管的端子。2）禁止將電源線接到除 R S、T以外的端子上，否則將損壞變頻器。3）接線后，零碎線頭必須清除干凈，否則可能造成機器異常、失靈和故障。在 控制臺上打孔時，請注意不要使碎片粉末等進入變頻器中。4）為確保輸出電壓降在 2%以內，請用適當規格的電線。變頻器和電機間的接線距離較長時，特別是低頻率輸出的情況下，會由于主電路電纜的電壓下降而 導致電機輸出的轉矩下降。5）當變頻器和電機之間的距離超過50m時，由于長電纜對地的寄生電容效應導致漏電流過大，變頻器容易

17、頻繁發生過電流保護動作；同時，為了避免電機絕 緣損壞，輸出端須加輸出電抗器補償。6）在需要緊急制動時在。+ , B端子之間建議連接制動電阻器選件。7）變頻器輸入、輸出回路中含有諧波成分，建議在輸入、輸出端安裝無線電噪 音濾波器，使干擾降低到最小。8）在變頻器的輸出端不要安裝電力電容，浪涌抑制器。這將導致變頻器故障或器件損壞。9）運行后，要改變接線的操作，必須在切斷電源10分鐘以上，用萬用表等檢測、Q直流母線電壓小于25V方可進行.10）接地端子必須接地。 變頻器內有漏電流，為了防止觸電，變頻器和電機必須接地。 變頻器接地用獨立接地端子（不要用螺絲在外殼，底盤等代替）。 接地電纜盡量用粗的線徑，

18、必須等于或大于附表所示標準，接地線盡量靠近變頻器，并且愈短愈好。附表接地線標準電源線導體截面積 S（mr2）接地導體截面積S< 16S16<S<351635<SS/2注：1）外接制動單元時必須使變頻器端子（O + ,。）與制動單元的端子記號相同，接錯 時會損壞變頻器。2）制動單元，制動電阻之間的布線距離必須在5m以內，即使用雙絞線也不超過 10m3.3.4變頻器控制回路端子排列:485+485-X1X2X3X4X5X6Y1COMR2AR2BR2C+10VAI2AI1GND |AO1AO2GNDCOM+24VR1AR1BR1C3.3.5控制回路端子說明端子記號

19、端子名稱說明R1A, R1B, R1C 'R2A, R2B, R2C繼電器觸點輸出RA RBJ常開觸點組，RA RC；常閉觸點組，功能由 參數F6.01 ,F6.07設定，出廠值為故障狀態信號輸出。Y1, COM集電極開路輸出功能由參數F6.00設定，出廠值為正轉狀態信號輸出。485+、485-串行通信端子與外部進行RS485$行通信的端子+10V頻率設定用電源與AI1、AI2, GND一起連接電位器（4.7k10k）。AI1、GND模擬信號輸入端子接電位器或0V10V信號，作為頻率設定 PID給定或PID反饋。端子記號端子名稱說明AI2、GND模擬信號輸入端子輸入0V10V /0(4

20、)mA20mA言號，作為頻率設定、 PID給定或PID反饋。AO1 GND模擬信號輸出端子在AO傳GND：間接DC10V/0(4)mA20mA勺電壓表，可 用來指示運行頻率、輸出電流、輸出電壓等。AO2 GND模擬信號輸出端子在AO當GND：間接DC10V/0(4)mA20mA勺電壓表，可 用來指示運行頻率、輸出電流、輸出電壓等。X1多功能輸入端子一出廠設定為正轉運行X2多功能輸入端子二出廠設定為正轉點動X3多功能輸入端子三出廠設定為故障復位X4多功能輸入端子四出廠設定為無功能X5多功能輸入端子五出廠設定為無功能X6多功能輸入端子六出廠設定為無功能COM多功能輸入端子 公共地X1X6的公共地，

21、配合 X1X限用24V, COM輔助電源24V輸出直流電源24V輸出 g 50mA注：1)端子COM；X1-X6a字控制信號(多功能輸入端子)的公共端，端子GND；AI1 , AI2,A01 ,AO端子的公共端，禁止將它們接大地 2)控制回路端子的接線 建議使用屏蔽或雙絞線，而且必須與主回路，強電回路分開布線3)控制回路建議用0.75 mm2的電纜接線。4)控制回路不能輸入強電，否則會損壞變頻器。四章運行操作本章提供產品的基本“運行操作”說明，使用設備前請仔細閱讀本章的內容。4.1 操作面板操作面板是人機溝通的界面，由按鍵部分和顯示部分組成，按鍵供用戶輸 入控制指令，顯示部分則顯示參數資料和不同的運行狀態。按鍵功能如下:符號按鍵名稱功能JOG正反轉切換/點動鍵按此鍵為點動運行，F(xiàn)7.03=1時：正反轉切換。PRG編程鍵按此鍵即可進入功能設置狀態，修改完畢，按此鍵退出功能 設置狀態。RUN運行鍵按此鍵變頻器開始運行， 若設為外部端子控制， 按此鍵無效增加鍵在編程狀態下，按此鍵使功能代碼、參數數據數值增加。在 運行或待機狀態下按此鍵增大運行頻率。減少鍵在編程狀態下，按此鍵使功能代碼、參數數據數值減少。參 數在運行或待機狀態下按
