使用1090兆赫擴展電文廣播式自動相關監視的運行批準指引

1、使用1090 兆赫擴展電文播送式自動相關監視的運行批準指南修訂稿1.目的本咨詢通告為使用1090兆赫擴展電文 1090ES 播送式自動相關監視ADS-B提供了運行批準指南。2.適用范圍本通告適用于欲獲得ADS-B 1090ES運行批準的中國民用航空規章CCAR91、121、135部的運營人。本通告包含了1090E漱據鏈ADS-B OU下口IN技術。3.術語解釋a.播送式自動相關監視ADS-B o ADS-謠利用空地、空空數據通信完成交通監視和飛行信息傳遞的一種監視技術。監視數據可來自不同的機載數據源例如， 水平位置、氣 壓高度、ATC應答機控制面板等 。 機載ADS-應用功能可分為發送 OUT

2、和 接收 IN兩類。b. ADS-B OUT。ADS-B OU理指航空器向外發送信息。機載發射機以一定周期發送航空器的各種信息，包括： 航空器識別碼、位置、高度、速度、方向和升降率等。OU班機載ADS-豉備的基本功能，需要具備充分的監視數據提供能力、報文處理編碼和生成能力、報文發送能力。只要相關機載電子設備正確安裝且正常運行，ADS-B OU僚統一般無需駕駛員干預即可自開工作。c.ADS-B IN o ADS-B IN是指航空器接收其他航空器發送的ADS-B OUTF息或地面效勞設施發送的信息，為駕駛員提供運行 支持。ADS-BIN的一個典型應用是駕駛員通過駕駛艙交通信息顯 示設備CDTI獲知

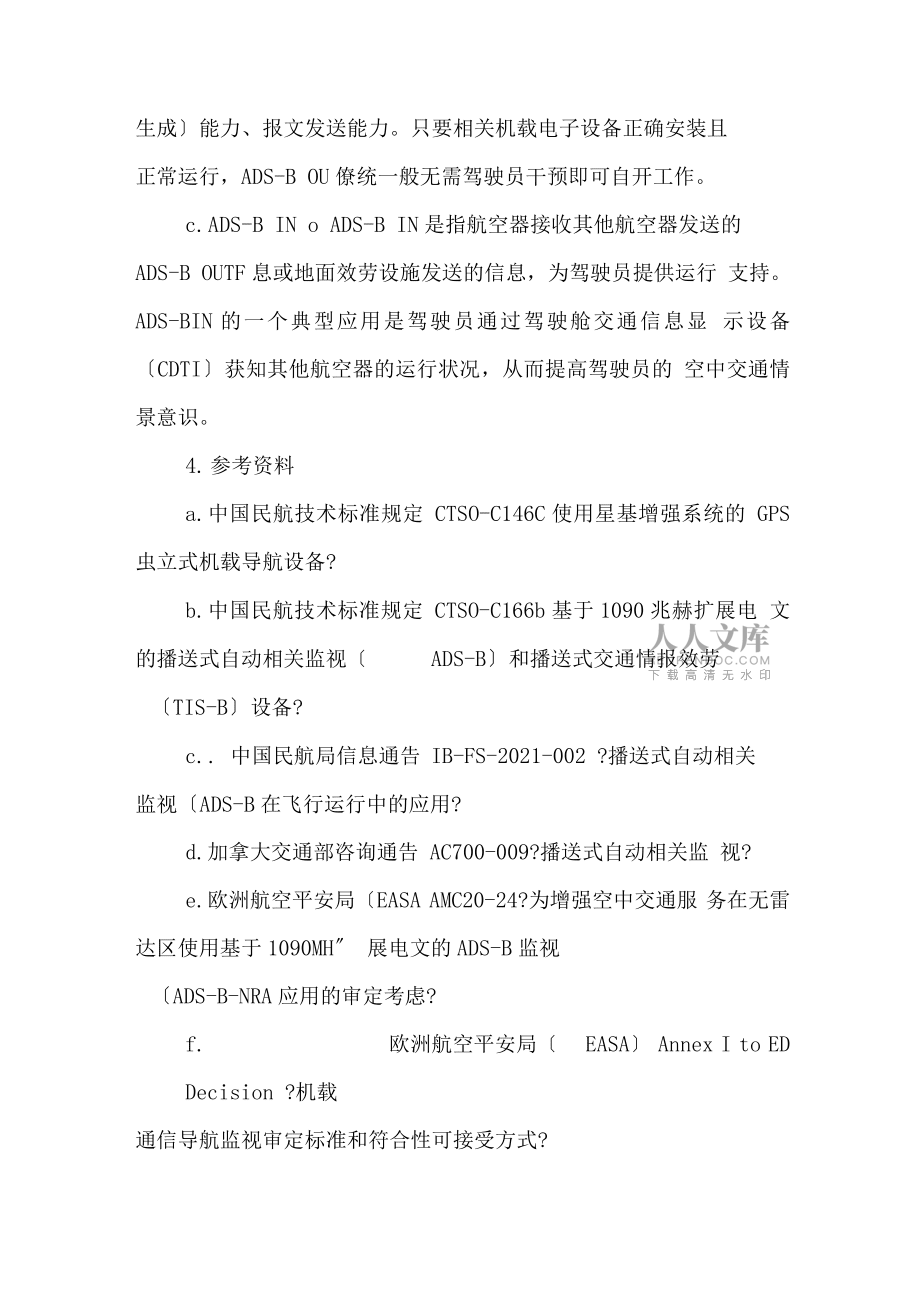

3、其他航空器的運行狀況，從而提高駕駛員的 空中交通情景意識。4.參考資料a.中國民航技術標準規定CTSO-C146C使用星基增強系統的GPS蟲立式機載導航設備?b.中國民航技術標準規定CTSO-C166b基于1090兆赫擴展電 文的播送式自動相關監視ADS-B和播送式交通情報效勞TIS-B設備?c.中國民航局信息通告IB-FS-2021-002?播送式自動相關監視ADS-B在飛行運行中的應用?d.加拿大交通部咨詢通告AC700-009?播送式自動相關監 視?e.歐洲航空平安局EASA AMC20-24?為增強空中交通服 務在無雷達區使用基于1090MH展電文的ADS-B監視ADS-B-NRA應用

4、的審定考慮?f.歐洲航空平安局EASAAnnex I to EDDecision?機載通信導航監視審定標準和符合性可接受方式?g.RTCA DO-260/EUROCAE ED-1021090MHz ADS-Bld氐運行性能標準?h. RTCADO-260A1090MH擴展電文ADS-序口TIS-B最低運行性能標準?i. RTCADO-260B N8900.342?第12555號豁免通知和實施過程?5 .背景美國、歐洲等國家和地區正全面推廣ADS-B監視運行。美國方案從2021年1月1日開始， 在指定空域內強制實施ADS-BOUT監視運行，并積極開展ADS-B IN應用研究和試飛驗證。美國于20

5、21年在兩個機場完成了機場場面情景意識SURF-IA試飛驗證和評估，于2021年在南太平洋完成了持續12個月的高度層變更程序ITP運行評估。歐洲方案從2021年6月7日開始強制全面實施ADS-B OU儻視運行，開展了基于ADS-B IN的空中交 通情景意識ATSAWV應用研究。中國于2021年12月發布了?中國民用航空ADS-B實施規劃?第一次修訂，并對ADS-B OUTffi ADS-B IN應用作了明確的規劃。ADS-BOUTB視應用規劃為：2021年底根本完成ADS-B地面設施布局，實現重點區域ADS-B OUTW始運行；2021年底全面完成機載設備加改裝和地面ADS-B網絡建設，實現全

6、空域ADS-BOU謂彳f; 2025年底完善ADS-B地面設施和地面ADS-B網絡建設布局。ADS-BIN監視應用規劃為：2021年底實現ADS-BIN技術應用的試驗驗證， 在局部區域進行ADS-BIN試驗運行；2025年底在局部區域?qū)崿F(xiàn)ADS-B IN初始運行。在民航局航行新技術應用與開展工作委員會于2021年5月召開的第三次會議上決定，中國民航ADS-B OU粽統于2021年7月1日開始全面運行。6 .ADS-B系統ADS-B!過在現有雷達監視系統根底上實現監視信息的更高更新率、更高準確性。6.1ADS-B系統介紹6.1.1ADS-B系統架構ADS-B統由機載航空電子設備和地面根底設施組成

7、。機載航空電子設備通常采用全球?qū)Ш叫l(wèi)星系統GNSS 確定航空器的位置，并將航空器的位置信息以及與航空器相關的其他信息發送給地面站供ATC用，并發送給裝有ADS-毆備的航空器，以及其他航空效勞提供商。6.1.2ADS-B航空電子設備工作模式ADS-股送：從航空器發射ADS-B言息稱為ADS-B OUTADS-BW收：航空器接收ADS-B言息稱為ADS-B IN。6.1.3ADS-B工作頻率本通告僅針對1090ES1式ADS-B統，該系統發送OUT和 接收IN工作頻率均為1090兆赫MHZ。1090 MH額率與當 前A、G口S英式應答機工作相關，ADS-B言息包含在S莫式應答機 的擴展電文ES發送

8、信息中。6.2ADS-B交通信息對情景意識的用途本段提供使用根本ADS-B IN交通信息建立一般情景意識的 指南。如何在需要經批準的更高級程序中使用ADS-B IN ,可參見本咨詢通告中的對應附件。安裝ADS-B IN航空電子設備的航空器業主和運營人，會因使用該技術改善其地面和空中的情景 意識能力而大大受益。注：本咨詢通告僅對符合下述兩項要求的ADS-B IN系統適用：根據AC20-172“ADS-BIN系統及其應用的適航批準現行版 要 求 安 裝 ； 滿 足TSO-C195a“ 支 持 廣 播 式 自 動 相 關監 視ADS-B 航空器監控應用 ASA 的航空電子設備現行版或后續版中的設備要

9、求。6.2.1ADS-B IN機載系統大局部ADS-B IN系統配有飛行駕駛艙交通顯示器，以平面 圖方式顯示裝有ADS-毆備的航空器的相對位置和相關信息。該 顯示器，稱為駕駛艙交通信息顯示器CDTI ，可以是專用顯示器或是整合到現有顯示器例如，導航顯示器 ND 或多功能顯示器 MFD 。很多裝置中，配有移動地圖。當位于地面或飛行 中距離機場預定高度/距離時，移動地圖會顯示機場的關鍵地面要素。6.2.2運行CDTI能夠顯示附近的ADS-B OU僅通信息，具體顯示內容與加裝設備和運行空域有關。顯示具備允許駕駛員選擇目標以獲取不能自動顯示的附加信息功能，例如，目標距本航空器距離和地速 GS 。系統還

10、具備距離選擇和抗干擾功能。更先進的ADS-B IN系統還具備本咨詢通告附件中所描述的執行ADS-B IN程序認證功能。注：就情景意識而言，鼓勵駕駛員在正常觀察中涵蓋顯示器，有助于駕駛員在目視飛行條件下較早發現附近航空器，有助于駕駛員在儀表飛行條件下掌握附近航空器交通流量和數量。不過，交通顯示器并不旨在用于自主間隔保持或違背ATC指令。如果儀表飛行規那么IFR指令存在潛在交通沖突，駕駛員應詢問ATG另外，駕駛員還應注意，不允許因為顯示器分散注意力，而無視駕駛航空器這一首要任務。最后，駕駛艙內顯示交通信息不得增加ATC通信頻次。6.2.3限制駕駛員應掌握設備的正確使用方法和相關限制，并嚴格遵守以下

11、要求：（ 1）僅使用顯示器作為窗外目視OTW 的補充，不過批準進行本咨詢通告附件中所述的ADS-B IN運行時除外。駕駛員必須進行窗外目視觀察，以便看見與躲避。2交通顯示器并非旨在防撞或自主間隔保持，除非批準該特殊功能。3并非所有地面和機載交通信息均會出現在顯示器上。顯示器上僅出現在同一頻率上播送的正確加裝ADS-B OUT勺航空器。顯示的交通信息會受距離限制、信號質量，尤其是ADS-疆否正確安裝和工作等影響。4駕駛員不得在無線電通信中使用觀察到的航空器的呼號或航空器識別碼ACID 航班號FLT ID ，因為這會引起監聽頻率下的ATCJ口駕駛員困惑。5為盡量縮短低頭時間，多人制駕駛員航空器應設

12、有和遵循建立的與CDTI和ADS-B IN信息使用相關的駕駛員協作程 序。6顯示器使用不會改變駕駛員或管制員職責。7如果任何時候顯示的信息不可靠、無效，或會分散注 意力，那么應放棄顯示信息。8在裝有TCAS勺航空器上，CDT交通信息不能取代交通 咨詢TA和/或決策咨詢RAA指南。RN向應必0基于TCA系 統指南和相關批準程序。7.適航要求7.1設備批準欲取得中國民航技術標準規定工程批準書CTSOA的ADS-B1090ESS設備應滿足CTSO-C166b&其他等效標準中規定的最 低性能標準。已取得國外民航適航當局相應設備批準的ADS-B1090 ES設備， 在首次單獨進口時， 應當取得中

13、國民航適航當局頒發的設計批準認可證VDA或CTSOA注：CTSO域VDAH是對設備本身的批準，并不包括安裝批準。欲將獲CTSO域VDA勺ADS-B設備裝在航空器上，還應獲得 相應安裝批準。7.2設備安裝批準按照CCAR2倍B?民用航空產品和零部件合格審定規定?的相關要求，ADS-B設備的安裝批準可采用補充型號合格證ST。、補充型號認可證VSTC或改裝設計批準書MDA的形式，此 外，航空器制造廠家還可采用型號合格證TC或型號認可證VTC 的形式， 以及對這些證件進行更改的形式進行安裝批準。ADS-B設備欲安裝在航空器上，應滿足本咨詢通告中相關適航要求，以及相應的適航規章要求。例如，安裝在運輸類航

14、空器上，應滿足CCAR2螂?運輸類航空器適航標準?的相關要求。注：附件1和附件2中分別列舉了ADS-B OU僚統和ADS-B IN系統安裝指南，目的僅在于幫助相關人員對適航要求加深理 解， 具體的適航要求應詳見中國民航局發布的相關適航標準或等效標準。7.3航空器要求7.3.1運輸航空器（ 1）在2021年7月1日前， 運輸類航空器或最大巡航真空速大于250節的航空器需滿足以下要求：a.安裝滿足RTCA DO-26減后續版本并經相關適航批準的S模式應答機見注1 ；并且，b.安裝具備選擇可用性干擾翻開SAON或選擇可用性干擾感知SAAWARCE功能，或安裝通過星基增強系統SBAS增 強GNSS言號

15、并經相關適航批準的衛星定位信號接收設備見注2 。注1:符合CTSO-C166嚶求的S模式應答機滿足該條款要求。注2:符合任何版本的TSO-C129 TSO-C196 TSO-C145或TSO-C146或等效標準的衛星定位信號接收設備滿足該條款要求。2 在2022年12月31日前， 運輸類航空器或最大巡航真空速大于250節的航空器需滿足以下要求：a.安裝滿足RTCA DO-260B標準，并經相關適航批準的S模式應答機見注3 ；并且，b.安裝具備SAAWAR物能，或安裝通過SBAS曾弓雖GNSS言號并經相關適航批準的衛星定位信號接收設備見注4 。注3:符合CTSO-C166bg求的S模式應答機滿足

16、該條款要求。注4:符合任何版本的TSO-C196 TSO-C145或TSO-C146或等效標準的衛星定位信號接收設備滿足該條款要求。另外，對于滿足任何版本TSO-C129或等效標準要求的衛星定位信號接收設備，其中如果可以證明衛星定位信號接收設備具備SAAWARE能，可被認為滿足本條款要求。7.3.2通勤類航空器1在2021年7月1日前，通勤類航空器需滿足以下要求：a.安裝滿足RTCA DO-26減后續版本并經相關適航批準的S模式應答機見注1 ；并且，b.安裝具備SA ON或SA AWAR物能，或安裝通過SBAS曾 強GNSS言號并經相關適航批準的衛星定位信號接收設備見注2 。2 在2022年1

17、2月31日前， 通勤類航空器需滿足以下要求：a.安裝滿足RTCA DO-260B標準，并經相關適航批準的S模式應答機見注3 ；并且，b.安裝具備SAAWAR物能，或安裝通過SBAS曾弓雖GNSS言號并經相關適航批準的衛星定位信號接收設備見注4 。7.3.3通用航空器正常、 實用、 特技類 和旋翼航空器正常、運輸類機載ADS-B設備要求及符合性時間另行規定。8.運行要求8.1運行手冊運營人應對相關運行手冊進行修訂，建立健全ADS-B運行政策、流程和程序。8.1.1運行手冊中應當包含實施ADS-B運行的政策、機載系 統、正常和非正常程序以及訓練要求。8.1.2運行手冊中應包含本通告中所描述的運行要

18、求。8.1.3不具備相關運行手冊的CCAR 91部運營人實施ADS-B運行，應建立與本通告要求相當?shù)挠?xùn)練和運行程序。8.2熟悉ADS-豉備使用8.2.1熟悉設備操作所有駕駛員應熟悉適用的航空器飛行手冊AFM、航空器補充飛行手冊AFMS或其他要求白操作手冊O(shè)M或說明書， 能夠正確操作所使用的ADS-陳統，熟悉出現性能下降或系統故 障時所采取的行動。8.2.2了解設備故障指示由于一些ADS-B系統是將現有應答機S模式升級，所以 指示ADS-B故障的能力有限。具備ADS-B功能的S模式應答機能 夠通過相同的指示燈顯示裝置故障應答機/ADS-B損失和輸入故障位置源喪失，例如全球?qū)Ш叫l(wèi)星系統GNSS 。

19、運營人應參考AFM AFMS POH&其他手冊和說明書，掌握與裝置故障 和功能故障之間差異相關的信息，以及與各類故障相關的影響和程序。8.3ADS-B設備運行8.3.1發射要求運營人應根據運行要求將ADS-BOU琮統置于常開狀態。該要求適用于所有飛行階段，包括機場場面運行。對于集成在應答機內的ADS-B設備，飛行手冊、檢查單以及相關的運營人手冊，必須根據適宜的ADS-B系統操作指南進行相應更新以保證其常開狀態。8.3.2防止意外關閉 對于集成在應答機中且共用控制組件的ADS-B系統，運營人應意識到，關閉應答機也會同時關閉ADS-B發射功能，也會失去 二次監視雷達SSR監 視 效 勞 和

20、 空 中 交 通 告 警 與 防 撞 系 統ACAS如裝有功能。8.4飛行方案FPL運營人必須在國際民航組織ICAQ飛行方案編組10、編組18數據項中填寫相應代碼。8.4.1應答機代碼ADS-B應答機代碼如下：1E：S模式，包括航空器識別碼ACID 、氣壓高度和擴展電文ESADS-B能力。（2）L: S模式，包括ACID氣壓高度、ES ADS-B和增 強監視能力。8.4.2監視代碼ADS-B的監視代碼如下：（1）B1:指1090MHz ADS-B OUt力；（2）B2:指1090MHz ADS-B OUTffi IN能力。注4:按照所飛區域ATC特定要求在FPL中填寫相應的ADS-B能力代碼。

21、8.5ADS-B信息駕駛員輸入運營人必須制定操作程序，確保駕駛員正確輸入本款所指ADS-B信息。如果ADS-B航空電子設備系統設計不允許單點輸入， 那么AFM AFMS POHK其他操作手冊必須對通過使用適宜系統界 面屢次輸入信息的相關要求加以明確，防止向ATC發送有沖突的ACID信息。8.5.1A模式代碼（1）ATC自動化系統根據A模式代碼識別受雷達監視的航空器，并將顯示的目標與飛行方案關聯。A模式代碼是ADS-B的一個信息元。由于SSRF口ADS-B監視可能存在重疊，所以有必要 關聯A模式代碼應答機和ADS-B信息，確保識別單一目標并與飛 行方案關聯。（2）ATC分配的應答機代碼必須與AD

22、S-B OUT言息中的代 碼相同。一種可取的設計方案，是在應答機和ADS-BOUTB空電 子設備中，均能為駕駛員提供A模式代碼單點輸入方式。 如果沒 有提供向應答機單點輸入A模式代碼的方式，AFMI或操作手冊必 須對如何在兩種系統中分別輸入A模式代碼加以明確。3發送沖突的應答機和ADS-B A模式代碼，會導致ATC自動化系統中出現錯誤交通信息沖突告警。8.5.2航空器呼號/航班識別號FLT ID1航空器FLT ID,可以是航空公司航班號也可以是航空 器注冊號，由ADS-B OUT航空電子設備發送。FLT ID最多由七 個字母數字字符組成，并且與ATC飛行方案中注明的航空器識別 號對應。航空公司

23、和通勤航空器的FLT ID包括公司名稱和航班號例如，CCA4110 。FLT ID通常由駕駛員在飛行前通過飛行管理系統FMS界面控制顯示裝置CDU或應答機控制面 板C?輸入。通用航空的航空器FLT ID通常是航空器注冊號。 由于注冊號是固定的，所以航空器所有人可以根據航空器注冊號預設FLT ID例如，B3456,或由駕駛員在飛行前將其輸入ADS-B OU粽統中。（2）一些ATC系統使用FLTID識別空域內航空器，并將其 與所申報的飛行方案關聯以提供監視和間隔效勞。如果輸入的FLT ID不正確，ATC自動化系統無法將航空器監視航跡與所中報的飛行方案關聯， 可能導致無法提供空中交通效勞。駕駛員必須

24、在起飛前正確輸入FLTID,并與所中報的ATC飛行方案中的ACID相一致。3運行中要使用特殊呼號時，運營人應當與設備制造商確認， 該性能在航空電子設備中是否可用，并且應當獲得輸入不同呼號代碼適用程序的指導。8.5.3緊急狀態（1）ADS-B信息元和應答機代碼，能提醒ATC航空器目前處于緊急狀態并顯示緊急狀態類別。緊急狀態時應向應答機輸入適宜緊急代碼例如，7500、7600和7700 。2將代碼7500、7600或7700輸入應答機時，集成在應答機中的ADS-B系統能夠自動設置對應緊急狀態代碼。3對于未集成在應答機中的ADS-B系統，或緊急代碼可選的系統，那么要求通過獨立的駕駛員操作界面輸入適宜

25、的緊急代碼。駕駛員必須確保ADS-B和應答機兩種緊急代碼相同。8.5.4應答機識別IDENT功能要求AFMK POi夠提供如何在特定安裝中包括有多個“IDEN1T特征的安裝激活“IDEN1T功能的具體說明。8.6運行平安8.6.1每一架航空器都具有一個局方分配的唯一的ICAO 24位航空器地址碼。8.6.2駕駛員必須遵守相關監視規定、實施方案和相關程 序。8.6.3隨時可使用管制員-駕駛員間直接甚高頻話音通信。8.6.4如果機載設備指示顯示ADS-B統所播送的位置出錯 例如GP敬障，駕駛員那么應采用公布的非正常程序及時通知空管部門。8.6.5如果ADS-明能的開啟和關閉與ATCZ答機功能之間無

26、獨立的飛行儀表板操控選擇，駕駛員必須明白禁用ADS-時能也會導致禁用ACA助能。8.7訓練運營人應當開展充分的訓練以確保駕駛員、簽派、 維修等相關運行人員全面熟悉ADS-B勺應用。8.7.1駕駛員和簽派員訓練應當包括但不限于：a. ADS-B根本原理和技術；b.與ADS-BF關的陸空通話用語；c.ADS-B公司運行政策d.空管運行程序；e.機載設備使用以及駕駛艙人機界面的特征與限制，包括ADS-B勺環境和系統描述；f.按照ICA流義的格式輸入相應的航空器識別碼或航空器注冊號；g在駕駛員實際選擇了不同應急代碼參見第8.5.3節和SPI,但系統僅發送通用應急指示時的運行程序；h.僅當航空器按照本通

27、告獲得批準時，才能按照有關規定在ICAOHS行方案中標明ADS-雎力；16 / 7418 / 74i.位置數據源出錯時的處置參見第9.1.4節 ；j.不平安事件報告程序；k.駕駛員資源管理及相關人為因素事項。8.7.2運營人應將針對維修人員的ADS-甘目應培訓內容納入?維修人員培訓大綱?,培訓內容應當包括但不限于：a.以上8.7.1款a.c.e.f.j內容；b.MEL相關的放行條目及相應的運行限制；c.相關設備測試操作內容及考前須知。8.8空中交通管制AT。批準偏離對于ADS-B設備失效需要飛往目的機場進行修理，或者沒有加裝ADS-B設備等情況，除非有ATC的偏離許可，運營人不得在 指定要求A

28、DS-B的空域內運行ADS-B設備失效或者沒有加裝ADS-B設備的航空器。8.9.維修要求8.10 . 1維修測試應包含使用適當?shù)牡孛鏈y試設備對航空器所產生的數據包括ICAO 24位航空器地址碼進行定期確認檢查。在航空器的注冊國變更時，也應檢查24位航空器地址碼。8.9.2維修測試應當檢查系統故障檢測器如有 是否功能正常。8.9.3對于處在ADS-改射系統層面并以吉勒姆代碼形式輸 出的編碼高度傳感器的維護測試，應當基于ED-26中表13所定義的過渡點。19 / 748.9.4應確定ADS-弧載設備的檢查周期。9.運行批準9.1申請文件運營人應提供以下申請文件：a.機載設備及安裝。 已按照本通告

29、第7章要求得到適航批準的證明文件。b.最低設備清單。應修訂最低設備清單，以說明對ADS-B的簽派放行要求。c.運行手冊。根據本通告第8.1節要求制定的相關運行手冊。d.訓練大綱。根據本通告第8.7節要求制定的訓練大綱。e.維修方案及相關工作單。根據本通告第8.9節要求制定的相關維修方案及相關工作單。9.2批準方式對于CCAR 91部運營人，局方以授權信的形式給予批準。對于CCAR21部和135部運營人，局方以運行標準的形式給予批準。20 / 74附件 1 ADS-B OUT 系統安裝指南ADS-B OU僚統安裝應符合中國民航局發布的相關適航標準 或其等效標準。例如FAAAC20-165A對AD

30、S-BOUT勺一般安裝要 求如下摘選。1.環境鑒定根據FAA AC 21-16G RTCA DO-160版本D E、F和G機 載設備的環境條件和測試程序? ， 確保安裝設備的環境條件適合于該航空器。2.系統平安性評估ADS-B系統設計保證SDA參數會指示出ADS-B系統故障 導致發送虛假性或誤導性位置信息或位置質量指標的概率。對于未使用具有不同設計保證等級的多個位置源的系統，SDA以在安裝時預設，否那么系統必須具備調整SDAT播參數的功能，使其 與傳輸時所用的位置源相匹配。1符合性架構對于滿足TSO-C166bg低性能要求，且與滿足TSO-C129使 用全球定位系統GPS的機載補充導航設備?、

31、TSO-C145?使用 廣域增強系統WAAS增強型全球定位系統GPS的機載導航 傳感器?、TSO-C146?使用廣域增強系統WAAS增強型全球定 位系統GPS的獨立機載導航設備?或TSO-C196?使用機載增 強型全球定位系統設備的機載補充導航傳感器?任何修訂版中最低性能要求的位置源直接相連的ADS-B設備，可以設置SDA= 2,無需進一步分析。如果是在系統架構更復雜的航空器中安裝設21 / 74備，那么需要在設置SD0前執行如下所述的系統平安性評估。安裝未經批準的設備時必須設置SDA = 0。2執行系統平安性評估對于使用第b 1款中未列出位置源的ADS-B系統，或者使用數據聚集器等中間設備的

32、系統，必須執行系統平安性評估，根據評估結果設置SDA對于通過高度集成數據總線架構集成的系統， 必須執行系統平安性評估。 系統平安性評估必須證明所安裝的系統符合TSO-C166b的所有要求，從而設置SDA = 2或3?？梢圆捎米稍兺ǜ鍲AA AC 25.1309-1 ?系統設計和分析? 、SAEARP4761?民用機載系統和設備平安性評估過程的指南和方法?或SAE ARP 4754a?民用航空器及系統研制指南?中所述的方法。如果系統中包含具有不同設計保證等級的機載電子硬件和軟件，那么應指示最低的設計保證等級。例如，如果硬件保證等級為C級，軟件保證等級為B級，那么SD心指示系統是按照與 重大類失效

33、狀態相一致的等級進行的鑒定。如果ADS-B系統是與 不符適宜航要求的GPSf集成，那么SDA必須設置為0。3現有設備設計保證已有設備的設計保證。 可以利用一些經審定可與已有應答機系統集成使用的設備進行航空器安裝。對于此類情況， 平安性評估不會推動已有測高計、飛行機組控制、航向儀或天線的更換。與此相反，會要求位置源安裝必須符合本咨詢通告中的指導意見，包括設計保證考慮因素。22 / 743.位置延遲ADS-B設備發送該位置測量值之間的時間差。限制ADS-B系統的延遲可以 最大限度地減少報告位置錯誤。TSO-C166b ADS-暇備通常通過 基于速度信息外推位置的方式來補償延遲。所有申請人均必須證明

34、符合第c1款中的延遲要求?？梢酝ㄟ^配備第c2款中所列的符合性架構或者通過執行第c3款中規定的分析來實現。注：為說明對FAR 91.227條款的符合性，必須從位置源測量時間 TOM 開始計算延遲。不能根據RTCADO-260B?1090 MHz擴展電文播送式自動相關監視ADS-B最低運行性能標準?勘 誤表1和RTCA DO-282B勘誤表1,從位置源適用時間開始 計算延遲。1 位置延遲要求與ADS-B OUTB關的有如下兩種位置延遲要求。a總延遲總延遲是指測量位置時的時間與航空器發送位置時的時間之間的差值。為了滿足FAR 91.227條的要求，總延遲必須小于或等于2.0秒。b未補償延遲未補償延遲

35、是指發送位置的適用時間與ADS-海統發送位置的實際時間之間的差值。為了滿足FAR 91.227條的要求，未補償延遲必須小于或等于0.6秒。如果延遲時間大于0.6秒， 那么航位置延遲是指測量確定航空器幾何位置與航空器23 / 74空器必須補償，但不得過度補償超過0.2秒即超過航空器位置。注：RTCAlf別委員會186建議，ADS-BOU粽統以小于或等于0.4秒的未補償延遲傳輸位置信息。這項建議是為了支持未來的ADS-B IN應用。FAR 91.227條中的延遲要求可支持ATC隔離效勞和根本的初始ADS-B IN應用。但是，我們建議在安裝時盡可能地減少未補償延遲。2符合性架構將滿足任何版本的TSO

36、-C145 TSO-C14城TSO-C19件最低 性能要求的位置源與滿足TSO-C166tft低性能要求的ADS-毆備 直接相連的ADS-B統，符合總延遲和未補償延遲要求。具有符 合性架構的系統不需要執行位置和速度延遲分析。3位置延遲分析如果安裝的ADS-B?統不具有第c2款中所述的符合性架 構，那么必須執行延遲分析，證明已安裝的ADS-晾統滿足總延遲和未補償延遲要求。對于通過高度集成數據總線架構集成的系 統，必須執行延遲分析。4.完整性指標延遲允許全球?qū)Ш叫l(wèi)星系統 GNSS 位置源在嘗試檢測和排除故障衛星時推遲完整性包容半徑的更新。FAR 91.227條允許ADS-B系統最多有12秒鐘的時間

37、來傳輸導航完整性類別NIC變更信 息。這12秒時間要求適用于所有位置源，不僅僅是GNSS：置源。這12秒時間包括位置源檢測故障的時間以及ADS-晾統發送故障指示的時間。NIC變更指示的要求適用于第一次發送故障位 置與發24 / 74送更新后的NIC,并指示故障信息之間的時間差。更新NIC的總時間基于以下因素的影響累積而確定： 位置源故障檢測和排除時間； 發送故障位置時的時間與發送指示故障的NIC時的時間之間的最糟糕情況下的異步傳輸差值。1符合性架構滿足TSO-C166b勺最低性能要求，且與符合任何版本的TSO-C145TSO-C14峨TSO-C19件最低性能要求的位置源直接 相連的ADS-豉備

38、，通常滿足完整性延遲要求。對于這些系統， 只需通過分析說明位置源檢測到的非隔離GNS阻星故障可正確地發送至ADS-毆備，并且ADS-毆備可通過發送等于零的位置 完整性和精度指標來指示無效位置。注：?GNS轅感器ARINCI征743A-5?允許在GNS阻星故障 期間信息傳輸方式具有一定的靈活性，因此有必要確保非隔離衛星故障導致ADS-月旨示無效位置。2完整性指標延遲分析如果安裝的ADS-晾統不具有上述規定的符合性架構，那么必 須執行延遲分析，說明ADS-陳統滿足完整性指標延遲要求。延 遲分析應包括位置源指示完整性故障的最大時間、數據聚集器 等中間裝置增加的任何延遲，以及ADS-豉備增加的延遲。5

39、.系統設計保證SDA和源完整性等級SIL延遲FAR 91.227條要求在10秒內播送SD堿SIL變更信息。通常 只有在將輔助位置源集成到ADS-海統中，并且輔助位置源的SD堿SIL與主位置源不同時，才會發生SD械SIL變更。如果將 多個25 / 74具有不同SD堿SIL的位置源相集成，那么須在地面測試期間 說明位置源變更會在10秒內導致SD?？赟IL更新。 在將ADS-Bt射 機與不符適宜航要求的GPS目集成時，SD厭口SIL必須設置為0。6 .填充消息元素填充消息元素。FAR 91.227條列出了為在該條款規定的空域內實現運行，所必須填充的參數不為空值。ADS-B系統發送的所有參數均必須符合

40、TSO-C166b中的標準，不得包含任何虛假性或誤導性信息。26 / 74附件 2 ADS-B IN 系統安裝指南ADS-B IN系統安裝應符合中國民航局發布的相關適航標準或其等效標準。例如FAA AC 20-172B對ADS-B IN提出的安裝要 求如下摘選。1.系統概述ADS-B IN是指配備相應航空器功能，以支持接收和顯示其 他航空器的ADS-B言息以及地面站播送信息的能力。 配備相應設 備的航空器可以通過無線電鏈路接收所述信息。接收到的信息 經過機載航空電子設備處理，顯示在顯示器上供駕駛員查看。本附件說明了如何在機場地面和航空器上顯示交通信息。此信息支持TSO-C195計定義的應用程序

41、。2.設備類別TSO-C195bl義了最低性能標準，這為在航空器中安裝ADS-B IN設備提供了根底。TS宏義了四類航空電子設備：A類，駕駛艙交通信息顯示CDTI僅限地面；聯，CDTI;C類，空中監視和間隔保持處理ASSAP ;D類，ADS-皎通咨詢系統ATAS告警器面板。A類設備旨在為在地面上，并且移動速度低于80節的航空器提供ADS-皎通信息顯示，當航空器在空中或速度大于80節時，A類設備必須停用CDTI; B類設備支持在空中及地面上顯示ADS-B交通信息；C類設備處理ADS-B肖息，生成CDTI的業務數據； 酸27 / 74設備僅支持語音播放相關消息，目前它只支持一個應用。附錄表1列出了

42、A、B、C、匚四類設備支持的應用。附錄表1 ADS-B IN設備類型應用關鍵度設備類型功能失效危害性誤導信息CDTI僅地 面ACDTI(B)ASSAI(C)告警器面板D1增強目視搜索EVAcQ輕微重大不允許B1C1不適用2場面情景意識SURF跑道輕微重大 80節輕微80節A2B2C2不適用3場面情景意識SURF跑道+滑行道輕微重大 80節輕微80節A3B3C3不適用4進近目視問隔VSA輕微重大不允許B4C4不適用5空中情景意識AIRB輕微重大不允許B5C5不適用6高度層變更程序ITP輕微重大不允許B6C6不適用7 ADS-皎通咨 詢系統ATAS輕微重大不允許B7C7D78 CDT輔助目“間隔輕

43、微重大不允許B8C8不適用3.ADS-B IN應用a. ADS-B IN航空電子設備可實現以下一種或多種航空器監視應用：增強目視搜索EVAc。；空中情景意識AIRB;進 近目視間28 / 74隔VSA ;場面情景意識SURF跑道+滑行道或僅 跑道；高度層變更程序 ITP; ADS-皎通咨詢系統 ATAS和駕駛艙交通信息顯示 CDTI輔助目視間隔CAVS o關于四 類設備支持的應用，參見附錄表1。b.空中情景意識應用AIRB在平面圖鳥瞰圖上顯示相 對本航空器的ADS-皎通情況。此應用是安裝實現其他應用如VS堿ITP設備的最低要求。顯示的每個航空器符號傳達位置、 方向和高度信息。也可以選擇顯示諸如

44、身份等附加信息。交通 信息協助駕駛員在空中目視獲取艙外的交通情況。該應用有望 通過向駕駛員提供增強的交通情景意識，從而提高平安性和效 率。除交通情況外，還可提供飛行中移動地圖顯示的設備應符合?圖形描述航空器位置的電子地圖顯示設備?TSO-C165a的要求。c.增強的目視搜索應用EVAc。還可在平面圖鳥瞰圖 上顯示相對于本航空器的ADS-皎通情況。此應用僅支持ADS-B交通信息包括ADS-R TIS-B和TCASffl圖下的交通信息，本咨詢 通告不涉及ADS-序口TIS-B應用的顯示和告警。包含非EVAc于口ATAS勺應用類型的設備必須改用AIRB應用。交通信息協助駕駛 員在空中目視獲取艙外的交

45、通情況。EVAcq不免除駕駛員根據FAR 91.113b要求預見風險和躲避風險的責任。該應用有望通過 向駕駛員提供增強的交通情景意識來提高平安性和效率。除交 通信息外，還可提供飛行中移動地圖顯示的設備應符合TSO-C165a勺要求。d.進近目視間隔VSA應用建立在空中情景意識AIRB應用之上。它允許駕駛員在接近目標時選擇航空器跟隨。顯示所選航空器的相關額外信息，包括航程和地速，以增強駕駛員29 / 74的情景意識。CDTI顯示用于協助駕駛員在目視進近時獲得并保持目視。該應用提高了目視進近運行的平安性和性能。VISg用不應與創立新的進近操作混淆。使用VSAZ用時不會改變?nèi)魏尾僮髫?zé)任。e.場面情景

46、意識SURF 跑道+滑 行道應用在平面圖鳥瞰圖上顯示相對于本航空器的ADS-皎通信息，并將其疊加在 一幅機場平面地圖上。該地圖包括支持機場的所有跑道以及滑行道 相關數據可用時 。地面和空中的航空器以及配備適當裝備的地面車輛通過符號區分，協助駕駛員的目視搜索。地面應用提高了航空器在滑行、起飛和著陸階段駕駛員的情景意識。此應用減少了跑道侵入和碰撞的可能性。這些設備還應符合?圖形描述航空器位置的電子地圖顯示設備?TSO-C165a中的機場移動地圖顯示要求。只涉及跑道的SURFZ用不顯示滑行道。f.高度層變更程序ITP應用使程序空域中想要改變飛行高度的航空器可以更頻繁地實現飛行高度變更，從而提高飛行效

47、率和平安性。ITP允許配備相應設備的航空器采用爬升或下降機動 此過程中使用一個新的基于距離的最小縱向間隔來實現上述目標。ITP要求駕駛員利用航空器獲得的信息， 確定是否達 到了ITP的初始標準。初始標準的設計，保證本航空器和周邊航 空器的預估位置之間的間隔超過上述機動過程中可能出現的可接受的最小間隔。ITP要求不同的應用程序提供不同的處理和顯示參數。止匕外，ITP還需要FAM行標7i處AFS出具的運行批準。關于所述運行批準的指南，參見FAAAC90-114A?播送式自動相關監視ADS-B運行?。30 / 74g.ADS-皎通咨詢系統ATAS是一種ADS-B IN應用，旨在 減少通用航空航空器的

48、空中相撞和近地相撞事故。ATA豉前稱為有告警交通情景意識系統TSAA,本咨詢通告以及TSO-C195b中使用了ATAS-詞,保持與現有交通咨詢系統一致。ATA晌駕駛員提供語音通知，提醒駕駛員注意相應的交通狀況，并在帶有 交通信息顯示屏的設備的底層根底交通情景意識應用如增強目視搜索EVAcq或空中情景意識AIRB中添加可視提示。ATAS應用使用ADS-B言息以及轉播式自動相關監視ADS-R和播送式 交通情報效勞TIS-B信息可用時，向駕駛員提示附近航 空器的情況，協助其履行預見風險躲避風險的責任。ATAS1唯一具有聲音提示通過告警器面板功能的ADS-而用。所有其 他應用都需要符合CDT麼求的交通

49、信息顯示器。h.CDT陣甫助目視間隔CAVS應用，在ATC比準目視間隔時 用于進近程序。CAV要求駕駛員在進近過程中通過艙外目視搜 索前方航空器。在目視搜索發現目標后，駕駛員將比照檢查CDTI上的信息以及他們通過艙外目視看到的信息。一旦在CDTI上識別出前方航空器，駕駛員可使用CDTI繼續進行目視搜索，即使艙外目標已喪失 例如在日出日落產生的炫光或晚上背景燈光的干擾下。CAVS勺目的不是修改ICA流義的目視氣象條件VMC最低標準。關于所述運行的指南，參見FAA AC 90-114A?播送式自動相關監視ADS-B運行?。本咨詢通告中涉及的所顯示的ADS-B言息的運行不能僅基于顯示器上交通信息的存

50、在或缺失。隨著未來應用的開展，我們期待發現某些平安和可接受的操作。證明所述程序的分析和安31 / 74全研究尚未完成。當這些活動結束，并說明所述機動飛行在國家空域系統 NAS 中是平安且可接受的，那么基于所顯示的ADS-BIN信息局部有望進行適當?shù)臋C(jī)動飛行。到時我們會相應地修訂 本指南。AFS各發布運行指南。4.CDTIa.顯示器ADS-BIN系統至少包括一個駕駛艙交通顯示器即CDTI,通過平面圖鳥瞰圖顯示配備ADS-B亢空器的相對位置和相關 信息，除了僅能通過音頻播報的ATA酸備。CDTI顯示可以使用 專用顯示器或集成顯示在現有顯示器如電子飛行信息系統EFIS,多功能顯示器MFD等上。CDT

51、I設備應符合TSO-C195bA類或B類要求。A類設備僅支持場面情景意識應 用。CDTI設備應按照制造商的說明進行安裝。前置安裝可最小 化 頭 部 和 眼 睛 運 動FAR23.1321、25.1321、27.l321以 及29.1321，將提供最正確的交通狀況意識并支持后續升級到其他ADS-應用。側面安裝顯示器對于根本情景意識應用和ITP來說是可接受的，但支持更高級應用的潛力有限。顯示器必須安裝 在適當位置,當駕駛員正常坐在座位上時不會阻擋其視線。有關顯示器的一般安裝指南，請參見FAA AC 25-11B?電子飛行顯示器?和FAA AC 23.1311-1C?在第23局部所述航空器上安裝電子

52、 顯示器?。b.ITP設備ITP設備必須包括一臺前置或側位安裝的交通顯示器在ITP垂直機動時，交通顯示 平面圖 必須可見。建議但不要求為駕駛員提供圖形化垂直/側視視圖，幫助評估初始標準。當本航空32 / 74器航跡與ITP識別的另一架航空器航跡之間的角度較大該角度 可以是小于45的任何值，并彳0然是有效的ITP情景時尤其適 用。在這些情況下，相對幾何前面或后面可能不直觀。c.交通標志FAAf行業密切合作，將ADS-B IN符號和特征標準化。交通顯示器上應顯示定義的標志、特征和信息。但是，制造商可建議使用替代標志，從而將播送式自動相關監視ADS-B與駕駛艙現有標志系統結合使用。這些替代標志需作為

53、驗證過程的一局部通過人為因素分析證明其合理性。假設無進一步的證明，不得使用替代標志集。本指南有一個例外。當安裝AIRBEVAcqZ用時，可使用傳統標志如TCAS TAS將TSO-C195斷述的。!ASSA裝置與現有已審定的交通顯示器配對?？梢詫ο惹芭鷾?zhǔn)的 交通顯示器進行小幅TS儆變或增強，而不需要使設備完全符合TSO-C195嚶求。這一例外僅適用于先前批準的交通顯示器。如 果安裝了除EVAc玻AIRB之外的任何其他應用，那么顯示器必須完 全符合TSO-C195b勺要求。1交通標志和本航空器標志參考點。關于ADS-酸備的相關飛機或旋翼航空器飛行手冊或駕駛員指南必須規定交通標志和本航空器標志的水平

54、位置參考點位置。例如，該位置可以是標志中心或交通方向箭頭的尖端。本航空器水平位置參考點應與現有駕駛艙原理一致。交通和本航空器標志是一種抽象的表示方法，不要求用于反映航空器的實體范圍。當使用底層機場 地圖實現地面應用時，這變得更加明顯。d.CAV酸備對于包括CAVSZ用的設備安裝，必須在主視野中顯示地速33 / 74差 當航空器列隊時和數字交通范圍，便于駕駛員監控。應在主視野中顯示交通狀態識別、本航空器地速和交通地速，但可以在需求最小頭部和眼睛運動的前位顯示所述信息。參見FAAAC 25-11B。CAV毅備必須包括為CAVSf定交通的方法。e.控制器CDT控制面板可以是專用控制面板或集成到另一種

55、控制設 備上， 比方多功能控制顯示單元MCDUK飛行管理計算機FMC控制顯示單元 CDUo駕駛員正常位于座位上時應能輕易觸及CDTI控制器。ADS-B IN設備必須提供如下駕駛員控制功能：1調整最小值與最大值之間顯示范圍的方法；2調整最小值與最大值之間高度范圍的方法；3調節顯示亮度的方法。f.可選控制可提供以下可選控制：（1在相對高度和實際高度顯示之間切換的方法。（2選擇至少一個交通元素的方法。（3選擇替代顯示標準例如過濾和垂直視圖的方法。（4一種消除可選交通信息當不需要顯示所述信息時的抗雜波方法?？闺s波時,應為駕駛員提供抗雜波控制的方法。 駕駛員應能通過簡單的動作完成抗雜波操作。 駕駛員應能

56、通過簡單的動作返回先前的狀態。 如果執行自動抗雜波，應為駕駛員提供控制自動抗雜 波功能的方法。必須提供抗雜波功能處于激活狀態的指示。5一種平移視圖的方法。如果進行平移：34 / 74必須提供一種控制平移的方法。必須提供一種可通過簡單操作回歸原始視圖的方法。（6）一種為應用如CAVS指定交通的方法。5.告警a.告警應與駕駛艙告警系統保持一致并符合系統原理，且不干擾較高優先級的告警。有關機組人員告警功能的指南，參見FAA AC 25.1322-1?機組人員告警?。b.每個ATA筆警必須在交通顯示器或告警器面板僅能聲音告警包括一個可視警告級別的告警。c.每個ATA筆警聲音應通過符合TSO-C195b

57、g求的專用語音消息傳達。語音消息將通過駕駛艙揚聲器和頭戴式耳機/頭盔播報，其音量應足夠大，使駕駛員在高噪聲水平的駕駛艙中能清楚聽到語音消息，但在低噪聲水平下又不至于過大。當通過駕駛艙揚聲器發送語音消息時，適當時應評估駕駛員成員佩戴頭盔蓋住外側耳朵的情況。ATAS?警聲音提供告警交通要素的方位、距離、相對高度和 可選 垂直方向。告警交通要素的垂直方向可以是三種類型：爬升、下降或平飛。d. ATA酸備安裝必須包括一種可以確認并中斷告警信息的方法。e. ATA酸備安裝必須包括一種可以請求對告警聲音進行更新，以播報最新的交通狀態方位、距離、相對高度的方法。f.所有較高優先級的告警，包括TCAS II如

58、配備發出的告警必須自動禁止告警聲音。FAA AC 20-151?7.0和7.1版35 / 74交通告警與防撞系統TCASII和相關S莫式應答機的適航批準? 中規定了禁止播報優先級。6.空中監視和間隔保持處理ASSAPASSA子系統接受來自一個或多個源的數據，包括ADS-甘艮告、TIS-B報告、ADS-R艮告和TCAS亢跡如果已安裝。ASSAP關聯來自這些源的數據，生成航跡，并處理特定應用。監視航跡及特定應用告警或?qū)б茿SSAPCDT助能的軍出。ASA股備 必須符合TSO-C195bC類要求，并應按照制造商的說明進行安 裝。TCASt理器追蹤配有轉發器的航空器。因此，TSO-C195設備需要安

59、裝TCAS向ASSA段備提供這些航跡，以完成交通圖像 的繪制。本AB的TCAST在兼容按照TSO-C147 , TSO-C118或TSO-C119的任何版本經審定的交通咨詢系統TAS或TCAS包括混合監控TCAS對于沒有安裝TCAS勺航空器設 備，TIS-B效勞提供配備應答機的航空器的航跡。7.ADS-B IN接收機和天線安裝設備必須包括一個1090 ES根據TSO-C166b接收機。ASSA段備可以對接或集成到ADS-醵收機設備。如果安裝了TCAS ADS-B IN設備必須包含或連接TCA鼓備，以便可以使用TCAS亢跡。8.集成考前須知a.系統定義ADS-B IN安裝設備包括ADS-B IN
