見(jiàn)證員考試題2課件

1、鋼筋、砂漿、砼及相關(guān)材料一、選擇題：1、 砂漿立方體抗壓強(qiáng)度的取樣數(shù)量，砌筑砂漿每個(gè)臺(tái)班、同一配合比、同一層砌體或 砌體為一取樣單位取一組試塊。A：300 m3 B：500 m3 C：250 m3 （C）2、 建筑樓、地面砂漿則是每一層樓、地面 取一組，不足時(shí)按 計(jì)算。 A：1000m2 、1000 m2 B：2000 m2、2000 m2 C：3000 m23000 m2 （A）3、砂漿試塊在脫模前應(yīng)在20±5溫度下停置一晝夜，然后拆模養(yǎng)護(hù)，養(yǎng)護(hù)溫度為 。 A：20±5 B：20±3 C：20±1 （B）4、當(dāng)砂漿試塊評(píng)定不合格或留置組數(shù)不足時(shí)，可以用

2、 等方法檢測(cè)評(píng)定后，作相應(yīng)處理。 A：非破損或截墻體檢驗(yàn) B：回彈法檢測(cè) C：軸壓法檢測(cè)砌體抗壓強(qiáng)度 （A）5、砂的驗(yàn)收批，用大型運(yùn)輸工具的以 或 為一驗(yàn)收批。 A：400m3或600t B：500m3或600t C：600m3或600t （A）6、石的驗(yàn)收批，用小型運(yùn)輸工具的，以 為一驗(yàn)收批。 A：400m3或600t B：200m3或300t C：400m3或400t （A）7、在對(duì)水泥檢驗(yàn)的評(píng)定中，凡氧化鎂、三氧化硫、 中的任一項(xiàng)不符合標(biāo)準(zhǔn)要求時(shí)，則該水泥為廢品水泥。 A：終凝時(shí)間、安定性 B：初凝時(shí)間、安定性 C：細(xì)度、安定性 （B）8、在對(duì)水泥檢驗(yàn)的評(píng)定中，凡 不符合標(biāo)準(zhǔn)要求時(shí)，為不

3、合格品；包裝標(biāo)志中水泥品種、標(biāo)號(hào)、工廠名稱(chēng)和出廠編號(hào)對(duì)水泥檢驗(yàn)的評(píng)定中不全的也屬不合格品。 A：細(xì)度、初凝時(shí)間、強(qiáng)度 B：細(xì)度、終凝時(shí)間、強(qiáng)度 C：標(biāo)準(zhǔn)稠度、終凝時(shí)間、強(qiáng)度 （B）9、水泥的復(fù)試：水泥出廠超過(guò) （快硬水泥除外）和進(jìn)口水泥，在使用前都必須進(jìn)行復(fù)試。 A：一個(gè)月 B：三個(gè)月 C：六個(gè)月 （B）10、水泥仲裁檢驗(yàn)由 水泥質(zhì)量監(jiān)督檢驗(yàn)機(jī)構(gòu)進(jìn)行。 A：縣級(jí)以上 B：市級(jí)以上 C：省級(jí)以上 （C）11、水泥的復(fù)試通常只做 、 、 項(xiàng)目。 A：強(qiáng)度、細(xì)度、安定性 B：安定性、細(xì)度、凝結(jié)時(shí)間 C：安定性、凝結(jié)時(shí)間、強(qiáng)度 （C）12、水泥檢查數(shù)量：按同一生產(chǎn)廠家、同一等級(jí)、同一品種、同一批號(hào)且連

4、續(xù)進(jìn)場(chǎng)的水泥，袋裝不超過(guò) 噸 ，散裝不超過(guò) 噸為一批。A；100、200 B：200、400 C：200、500 （C）13、混凝土試件尺寸200mm的立方體抗壓強(qiáng)度尺寸換算系數(shù) 。A：0.95 B：1.00 C：1.05 （C）14、在對(duì)焊接鋼材進(jìn)行試驗(yàn)時(shí)，當(dāng)試驗(yàn)結(jié)果有 個(gè)試件抗拉強(qiáng)度小于鋼筋規(guī)定的抗拉強(qiáng)度，或 個(gè)試件均在焊縫或熱影響區(qū)發(fā)生脆性斷裂時(shí)，則一次判定該批接頭為不合格品。A：2、3 B：1、2 C：1、1 （A）15、當(dāng)焊接試件雖然斷于焊縫或熱影響區(qū)，呈脆性斷裂，但其抗拉強(qiáng)度大于或者等于鋼筋規(guī)定抗拉強(qiáng)度的 倍時(shí)，可按斷于焊縫或熱影響區(qū)之外，呈延性斷裂同等對(duì)待。A：1.25 B：1.

5、15 C：1.10 （C）16、直徑為22mm的HRB335閃光對(duì)焊接頭，彎曲試驗(yàn)的彎心直徑和彎曲角度應(yīng)該是： 。A：66mm、90。 B：88mm、90。 C：66mm、90。 （B） 17、直徑為28mm的HRB335鋼筋復(fù)試，其屈服強(qiáng)度、抗拉強(qiáng)度必須大于等于 MPa可以判定為合格。 A：335、490 B：335、510 C：400、570 （A） 18、直徑為20mm的HRB400鋼筋復(fù)試，伸長(zhǎng)率不小于 %，可以判定為合格。A：16 B：14 C：12 （B）19、低碳鋼熱軋圓盤(pán)條拉伸試驗(yàn)和冷彎試驗(yàn)的試樣數(shù)量為 。A：1、1 B：1、2 C：2、2 （B）20、塑性體改性瀝青防水卷材同

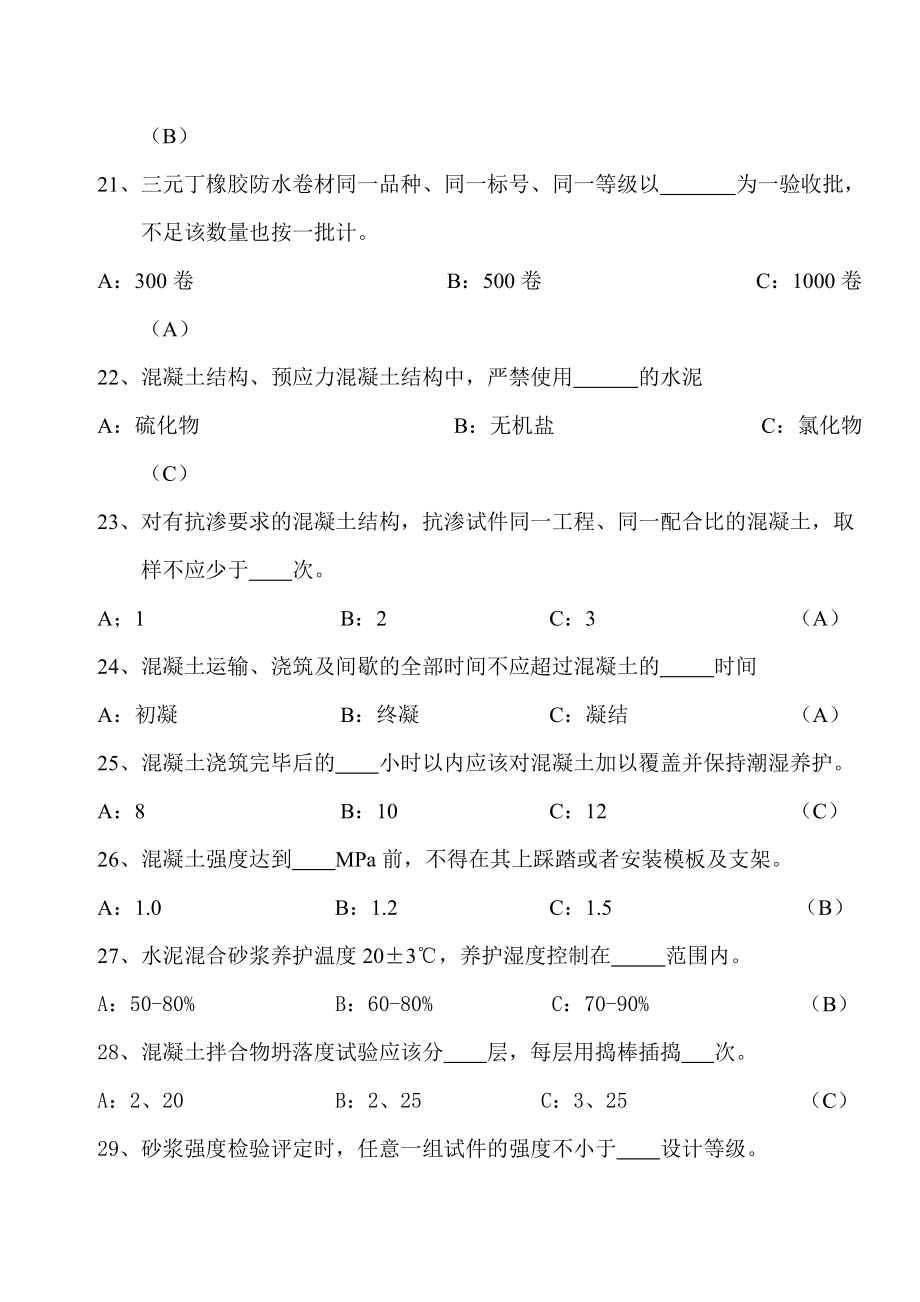

6、一品種、同一標(biāo)號(hào)、同一等級(jí)以 為一驗(yàn)收批，不足該數(shù)量也按一批計(jì)。A：1000平方米 B：1000卷 C：2000平方米 （B）21、三元丁橡膠防水卷材同一品種、同一標(biāo)號(hào)、同一等級(jí)以 為一驗(yàn)收批，不足該數(shù)量也按一批計(jì)。A：300卷 B：500卷 C：1000卷 （A）22、混凝土結(jié)構(gòu)、預(yù)應(yīng)力混凝土結(jié)構(gòu)中，嚴(yán)禁使用 的水泥A：硫化物 B：無(wú)機(jī)鹽 C：氯化物 （C）23、對(duì)有抗?jié)B要求的混凝土結(jié)構(gòu)，抗?jié)B試件同一工程、同一配合比的混凝土，取樣不應(yīng)少于 次。A；1 B：2 C：3 （A）24、混凝土運(yùn)輸、澆筑及間歇的全部時(shí)間不應(yīng)超過(guò)混凝土的 時(shí)間A：初凝 B：終凝 C：凝結(jié) （A）25、混凝土澆筑完畢后的

7、 小時(shí)以?xún)?nèi)應(yīng)該對(duì)混凝土加以覆蓋并保持潮濕養(yǎng)護(hù)。A：8 B：10 C：12 （C）26、混凝土強(qiáng)度達(dá)到 MPa前，不得在其上踩踏或者安裝模板及支架。A：1.0 B：1.2 C：1.5 （B）27、水泥混合砂漿養(yǎng)護(hù)溫度20±3，養(yǎng)護(hù)濕度控制在 范圍內(nèi)。A：50-80% B：60-80% C：70-90% （B）28、混凝土拌合物坍落度試驗(yàn)應(yīng)該分 層，每層用搗棒插搗 次。A：2、20 B：2、25 C：3、25 （C）29、砂漿強(qiáng)度檢驗(yàn)評(píng)定時(shí)，任意一組試件的強(qiáng)度不小于 設(shè)計(jì)等級(jí)。A：0.75 B：0.85 C：0.90 （A）30、碳素結(jié)構(gòu)鋼拉伸和冷彎試驗(yàn)取樣數(shù)量是：A：1、1 B：1、2

8、 C：2、2 （A）31、冷軋帶肋鋼筋拉伸試驗(yàn)每盤(pán) 個(gè)，彎曲試驗(yàn)每批 個(gè)。A：1、1 B：1、2 C：2、2 （B）32、冷軋扭鋼筋驗(yàn)收批應(yīng)由同一牌號(hào)、同一規(guī)格尺寸、同一臺(tái)軋機(jī)、同一臺(tái)班的鋼筋組成，并且每批不大于 噸。A：5 B：10 C：60 （B）33、冷軋扭鋼筋拉伸試驗(yàn)每批 個(gè)，冷彎試驗(yàn)每批 個(gè)。A：1、2 B：2、1 C：2、2 （B）34、低碳鋼熱軋圓盤(pán)條拉伸試驗(yàn)每批 個(gè)，冷彎試驗(yàn)每批 個(gè)。A：1、1 B：2、1 C：1、2 （C）35、低碳鋼熱軋圓盤(pán)條應(yīng)該按批檢查和驗(yàn)收，每批重量不大于 噸。A：10 B：50 C：60 （C）36、用相同材料盤(pán)條冷拔成相同直徑的鋼絲，以每 噸為一批

9、。A：5 B；10 C：60 （A）37、用相同材料盤(pán)條冷拔成相同直徑的鋼絲，以每 噸為一批，從每批中任意抽取 %的盤(pán)數(shù)進(jìn)行反復(fù)彎曲試驗(yàn)。A：5，5 B：5，10 C：10，10 （A）38、按照GB50204標(biāo)準(zhǔn)，對(duì)摻用緩凝型外加劑或有抗?jié)B要求的混凝土，混凝土澆水養(yǎng)護(hù)時(shí)間不得少于 天A：3 B：7 C：14 D：21 （C）39、按照GB50204標(biāo)準(zhǔn)，對(duì)采用硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥拌制的混凝土，混凝土澆水養(yǎng)護(hù)時(shí)間不得少于 天A：3 B：7 C：14 D：21 （B）40、有抗震設(shè)防要求的框架結(jié)構(gòu)，其縱向受力鋼筋的抗拉強(qiáng)度和屈服強(qiáng)度實(shí)測(cè)值的比值不應(yīng)該小于 。A：1.10 B

10、：1.20 C：1.25 D：1.30 （C）41、有抗震設(shè)防要求的框架結(jié)構(gòu)，其縱向受力鋼筋屈服強(qiáng)度實(shí)測(cè)值與強(qiáng)度標(biāo)準(zhǔn)值的比值不應(yīng)該小于 。A：1.10 B：1.20 C：1.25 D：1.30 （D）42、分層澆筑的混凝土，振搗器應(yīng)該至少插入下層混凝土 厘米。A：5 B：10 C：35 D：50 （A）43、混凝土工程冬季施工：當(dāng)室外平均氣溫連續(xù)5d穩(wěn)定低于 度，即進(jìn)入冬季施工。A：-5 B：0 C：3 D：5 （D）44、泵送混凝土的砂率宜控制在 %。A：30-35 B35-40 C：38-45 D：40-45 （C） 二、是非題：（對(duì)、×錯(cuò)誤）1、普通混凝土用碎石或者卵石如果某個(gè)

11、項(xiàng)目檢驗(yàn)不合格，應(yīng)該重新取樣再做試驗(yàn)。 （ × ）2、當(dāng)砂漿試塊評(píng)定不合格或留置組數(shù)不足時(shí)，可以用非破損或截墻體檢驗(yàn)等方法檢測(cè)評(píng)定后，作相應(yīng)處理。 （ ）3、水泥砂漿或微沫砂漿養(yǎng)護(hù)濕度應(yīng)為90%以上 （ ）4、砂檢測(cè)的取樣原則、數(shù)量：在料堆上取樣時(shí)，取樣部位應(yīng)均勻分布，取樣前先將取樣部位表層鏟除，然后由各部位抽取大致相等的砂12份，組成一組樣品 （ × ）5、從皮帶機(jī)取樣時(shí)，應(yīng)在皮帶機(jī)尾的出料處用接料器定時(shí)抽取4份組成一組樣品 （ ）6、混凝土立方體試塊驗(yàn)收批的組成是由強(qiáng)度等級(jí)相同、齡期相同以及生產(chǎn)工藝條件和配合比相同的混凝土組成。對(duì)施工現(xiàn)場(chǎng)的現(xiàn)澆混凝土，應(yīng)按單位工程的驗(yàn)收

12、項(xiàng)目劃分驗(yàn)收批。 （ ）7、石的取樣原則、數(shù)量：在料堆上取樣時(shí)，取樣部位應(yīng)均勻分布，取樣前先將表面鏟除，然后由各部位抽取大致相等的石子12份組成一組樣品；從皮帶機(jī)上取樣時(shí)，應(yīng)在皮帶機(jī)機(jī)尾的出料處用接料器定時(shí)抽取8份石子，組成一組樣品； （ × ）8、砂的驗(yàn)收批，用大型運(yùn)輸工具的以600m3或600t為一驗(yàn)收批； （× ）9、混凝土結(jié)構(gòu)、預(yù)應(yīng)力混凝土結(jié)構(gòu)中，嚴(yán)禁使用含有氯化物的水泥 （ ）10、用于檢查結(jié)構(gòu)構(gòu)件混凝土強(qiáng)度的試件，應(yīng)該在混凝土的澆筑地點(diǎn)隨機(jī)抽取 （ ）11、分層澆筑混凝土，當(dāng)?shù)讓踊炷脸跄鬂仓弦粚訒r(shí)，應(yīng)該按施工技術(shù)方案中對(duì)施工縫的要求進(jìn)行處理。 （ ）12、

13、砂篩分析試驗(yàn)項(xiàng)目所需要的最少取樣數(shù)量為2000克 （ × ）13、砂氯離子含量試驗(yàn)項(xiàng)目所需要的最少取樣數(shù)量為2000克 （ ）14、碎石篩分析試驗(yàn)項(xiàng)目所需要的最少取樣數(shù)量為20千克 （ × ）15、用非統(tǒng)計(jì)方法評(píng)定混凝土強(qiáng)度：mfcu1.15fcu，k；fcu，min0.95fcu，k （ ）16、由不合格批混凝土制成的結(jié)構(gòu)或構(gòu)件，應(yīng)該進(jìn)行鑒定，可以采用回彈、取芯或者其它無(wú)損或局部破損的檢測(cè)方法。 （ ）17、砂漿強(qiáng)度檢驗(yàn)評(píng)定：黨單位工程中同品種、同強(qiáng)度等級(jí)僅有一組試件時(shí)，強(qiáng)度不應(yīng)該低于fm，k（設(shè)計(jì)值） （ ）18、水泥的仲裁檢驗(yàn)由縣級(jí)或者縣級(jí)以上水泥質(zhì)量監(jiān)督檢驗(yàn)機(jī)構(gòu)進(jìn)行

14、。 （ × ）19、任何水泥出廠超過(guò)三個(gè)月，應(yīng)該進(jìn)行復(fù)驗(yàn)，并按復(fù)驗(yàn)結(jié)果使用。 （ × ）20、鋼筋保護(hù)層厚度檢驗(yàn)的結(jié)構(gòu)部位，應(yīng)由監(jiān)理（建設(shè)）、施工等各方根據(jù)結(jié)構(gòu)構(gòu)件的重要性共同選定。 （ ）21、普通混凝土用碎石或卵石若檢驗(yàn)不合格，應(yīng)重新取樣對(duì)不合格項(xiàng)進(jìn)行加倍復(fù)驗(yàn)。若仍有一個(gè)試們不能滿(mǎn)足標(biāo)準(zhǔn)要求，則該批材料為不合格品。（ ）22、在對(duì)閃光對(duì)焊接頭、氣壓焊接頭進(jìn)行彎曲試驗(yàn)時(shí)，當(dāng)有2個(gè)試件發(fā)生破裂，應(yīng)進(jìn)行復(fù)驗(yàn)。復(fù)驗(yàn)時(shí)再取6個(gè)試件，當(dāng)其中有3個(gè)試件發(fā)生破裂時(shí)，則該批接頭為不合格品。 （ ）22、彈性體改性瀝青防水卷材柔度試驗(yàn)6個(gè)試件至少有4個(gè)試件達(dá)到指標(biāo)要求，即判該項(xiàng)合格。 （

15、× ）23、彈性體改性瀝青防水卷材總判定：物理性能達(dá)到相應(yīng)等級(jí)指標(biāo)時(shí)，判該批產(chǎn)品為相應(yīng)等級(jí)產(chǎn)品。 （ × ）24、低碳鋼熱軋圓盤(pán)條應(yīng)該成批驗(yàn)收。每批由同一牌號(hào)、同一爐號(hào)、同一尺寸的盤(pán)條組成，其重量不得大于60噸。 （ ）25、冷軋帶肋鋼筋的牌號(hào)由CRB和鋼筋的抗拉強(qiáng)度最小值構(gòu)成。 （ ）26、鋼筋混凝土用熱軋光圓鋼筋伸長(zhǎng)率不得小于26% （ × ）27、鋼筋混凝土用熱軋光圓鋼筋抗拉強(qiáng)度不應(yīng)小于410MPa （ × ）28、鋼筋混凝土用熱軋光圓鋼筋屈服點(diǎn)不應(yīng)小于235MPa （ ）29、鋼筋混凝土用熱軋帶肋鋼筋的牌號(hào)用HRP和牌號(hào)的屈服點(diǎn)最小值構(gòu)成。 （ × ）30、砂漿立方體試塊制作前，應(yīng)將無(wú)底鋼模放在預(yù)先鋪有較好吸水性紙的普通粘土磚上，試模內(nèi)壁預(yù)先涂刷薄層機(jī)油或脫模劑。 （ ） 31、在對(duì)防水卷材進(jìn)行物理性能試驗(yàn)時(shí)，檢驗(yàn)結(jié)果中若有1項(xiàng)不合格，在該批產(chǎn)品中隨機(jī)抽2卷進(jìn)行單項(xiàng)試驗(yàn)，若復(fù)試時(shí)仍有1個(gè)試樣不合要求，則該批產(chǎn)品物理性能不合格。 （ ）32、預(yù)應(yīng)力冷拔鋼絲的機(jī)械性能應(yīng)該逐盤(pán)檢驗(yàn)，進(jìn)行抗拉強(qiáng)度、伸長(zhǎng)率和反復(fù)彎曲試驗(yàn)。 （ ）33、預(yù)制構(gòu)件應(yīng)該進(jìn)行結(jié)構(gòu)性能檢驗(yàn)，結(jié)構(gòu)性能檢驗(yàn)不合格的不得用于混凝土結(jié)構(gòu)。 （ ）3
