最新蝶閥全封閉插板閥技術協議新石1

1、天津冶金集團軋三友發鋼鐵有限公司2*1260m3高爐工程蝶閥、盲板閥設備供貨和技術服務協議書合同附件1 天津冶金集團軋三友發鋼鐵有限公司2×1260m3高爐項目電動三偏心多層次金屬硬密封蝶閥電動全密閉插板閥電動盲板閥設備供貨和技術服務協議書 買 方：天津冶金集團軋三友發鋼鐵有限公司 賣 方：石家莊新石閥門制造有限公司設 計 方：中冶華天工程技術有限公司簽訂地點：天津冶金集團軋三友發鋼鐵有限公司簽訂日期：2011年11月09日 目 錄1.工況條件2.總體要求3.主要技術參數和設備設計、制造要求4.設備供貨范圍 5.資料交付要求和時間6.買方專家的派遣7.買賣雙方的責任和義務8.設備的監

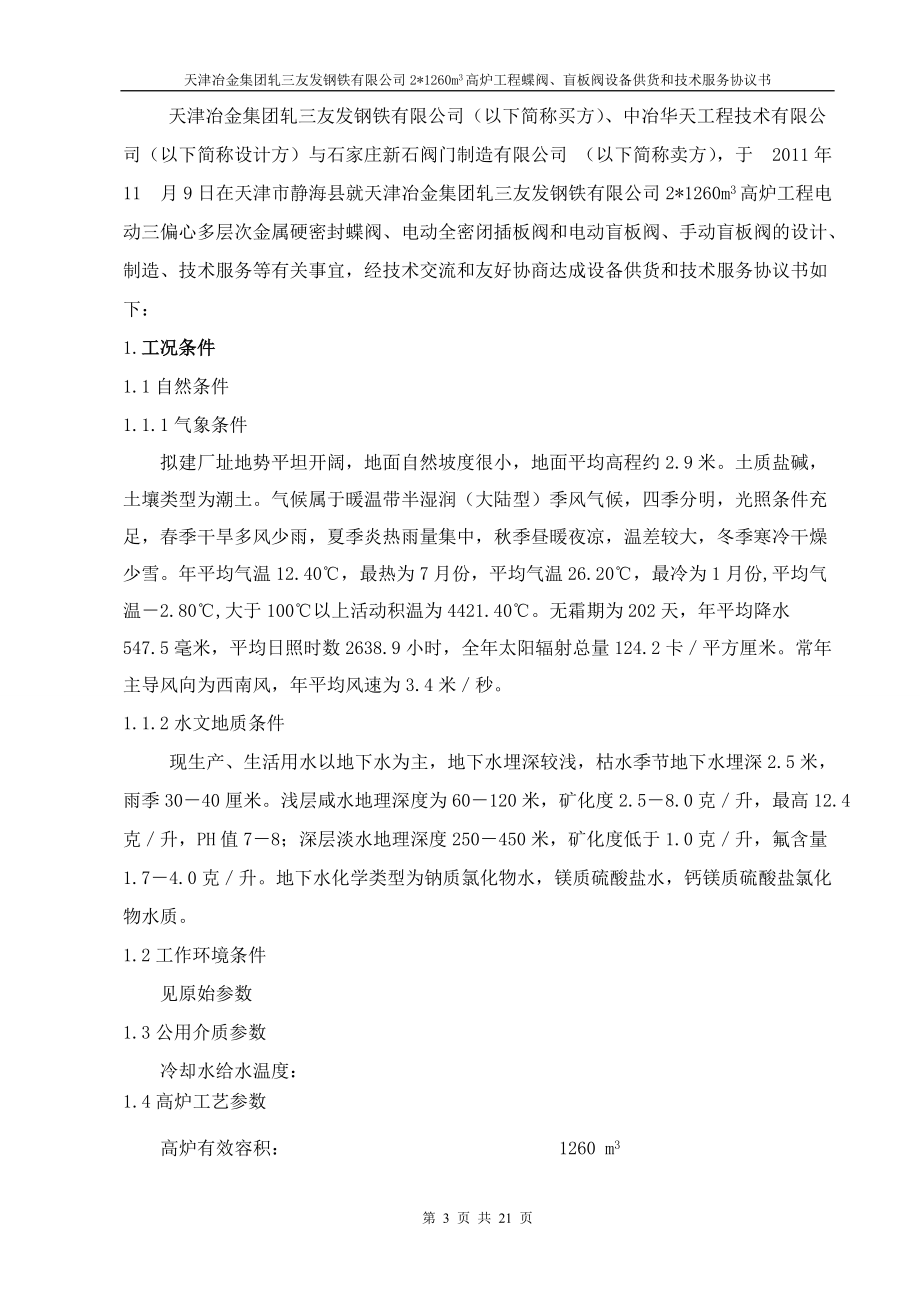

2、制、檢驗、試驗和驗收9.設備的涂裝、顏色和包裝運輸10.設備安裝、調試、驗收和技術服務11.功能指標、保證值和考核方法12.其他條款天津冶金集團軋三友發鋼鐵有限公司（以下簡稱買方）、中冶華天工程技術有限公司（以下簡稱設計方）與石家莊新石閥門制造有限公司（以下簡稱賣方），于 2011年 11 月9日在天津市靜?？h就天津冶金集團軋三友發鋼鐵有限公司2*1260m3高爐工程電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥的設計、制造、技術服務等有關事宜，經技術交流和友好協商達成設備供貨和技術服務協議書如下： 1.工況條件1.1自然條件1.1.1氣象條件 擬建廠址地勢平坦開闊，

3、地面自然坡度很小，地面平均高程約2.9米。土質鹽堿，土壤類型為潮土。氣候?qū)儆谂瘻貛О霛駶?rùn)（大陸型）季風氣候，四季分明，光照條件充足，春季干旱多風少雨，夏季炎熱雨量集中，秋季晝暖夜涼，溫差較大，冬季寒冷干燥少雪。年平均氣溫12.40，最熱為7月份，平均氣溫26.20，最冷為1月份,平均氣溫2.80,大于100以上活動積溫為4421.40。無霜期為202天，年平均降水547.5毫米，平均日照時數2638.9小時，全年太陽輻射總量124.2卡平方厘米。常年主導風向?yàn)槲髂巷L(fēng)，年平均風速為3.4米秒。1.1.2水文地質條件 現生產、生活用水以地下水為主，地下水埋深較淺，枯水季節地下水埋深2.5米，雨季3

4、040厘米。淺層咸水地理深度為60120米，礦化度2.58.0克升，最高12.4克升，PH值78；深層淡水地理深度250450米，礦化度低于1.0克升，氟含量1.74.0克升。地下水化學類型為鈉質氯化物水，鎂質硫酸鹽水，鈣鎂質硫酸鹽氯化物水質。1.2工作環境條件見原始參數1.3公用介質參數冷卻水給水溫度： 1.4高爐工藝參數高爐有效容積： 1260 m3利用系數： 2.68t/d·m3日產量： 3380/，max 4056日出鐵次數： 12次/ 熱風壓力： 0.45MP鐵水溫度： 1450-15502.總體要求2.1 電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動

5、盲板閥用于天津冶金集團軋三友發鋼鐵有限公司2*1260m3高爐工程。包括電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥的設計、制造、供貨的指導安裝調試及竣工驗收。2.2賣方應嚴格按買方認可的圖紙要求進行設備制造，達到圖紙中規定的各項技術參數和技術要求。本技術協議提出的是對設備最低限度的要求，并未對一切細節做出規定，賣方要對電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥的設計和制造的完整性、先進性、安全性負責。未注明的須按國家或行業及制造廠的有關現行標準和要求及相應的技術規范執行；而這些標準和技術規范應為設備制造時為止最新公布發行執行的標準和技

6、術規范。對制造圖紙的變更必須以書面形式通知買方并經買方簽字認可后方可執行。2.3設備中的標準件、外購件必須按技術附件中雙方約定推薦的廠家選購，賣方外協件所選外協單位必須以書面形式經買方簽字認可。2.4賣方的產品保證符合經買方審查并簽認賣方提供的圖紙和技術資料的要求。經買方簽認圖紙和技術資料是合同及監制、驗收的依據。2.5本協議所提設備重量為估重，最終以買方審查并簽認的制造圖紙重量為準。如果賣方優化設計，在保證不改變?cè)O(shè)備性能、參數和壽命，不損害買方利益的前提下，雙方對技術協議進行修訂，必須得到買方代表重新簽認，并經雙方商務代表簽字后方才有效。2.6賣方提供的設備必須為國內一流的優質產品。2.7賣

7、方保證合法所有或持有向買方所提供的設備和技術文件等的知識產權，如果買方因在使用合同設備和技術文件過程中而被訴訟為非法使用或侵犯了知識產權，買方不承擔任何方面的知識產權責任，而由賣方負全責，并由賣方處理與第三方的一切事物。2.8賣方已仔細閱讀買方提出的所有條款與說明，已理解且與買方一致，并已全部做出承諾性響應。2.9在合同簽訂之后，買方仍保留對其提供的技術資料提出補充和修改的權利，賣方已承諾予以配合。如提出修改，具體項目和條件由買方與賣方商定。2.10賣方與買方之間就設備制造過程中出現的問題直接進行通訊聯系，但同時需將聯系的內容以傳真及電子郵件的形式向買方提供一份，以便買方及時了解情況。3.主要

8、技術參數和設備設計、制造要求3.1電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥原始技術參數序號名 稱詳 細 技 術 規 格單位數量設備廠家1DN2600,PN0.25MPa防爆電動三偏心多層次金屬硬密封蝶閥1.公稱直徑：DN2600;.2.設計壓力：0.25 MPa；3.型號：D943H-2.5;4.接管直徑：2620×10；5.使用介質：高爐凈煤氣，介質溫度：小于等于250；6.閥體、碟板材料：碳鋼7.密封圈材料：軟硬層疊式不銹鋼金屬片8.填料：柔性石墨等9.帶配對法蘭及緊固密封件；密封墊片材質為不銹鋼石墨包覆墊片。10.使用環境：類2區爆炸性氣體環境危

9、險區域11.電動驅動裝置：隔爆型，dBT412.閥門啟閉時間：45 s13.電機：防爆電機，380V14.電源： 380V，3N，50Hz15.其他要求： 在不拆卸閥門的情況下可更換密封圈； 可實現就地和遠程控制； 閥門的三防電氣控制箱由閥門廠成套供貨；要求提供：閥門、法蘭外形安裝尺寸，閥門電控原理圖，閥門重量等資料。臺2新石閥門2DN1200,PN0.25MPa電動金屬硬密封三偏心蝶閥1.公稱直徑：DN1200;2.設計壓力：0.25 MPa；3.參考型號：D943H-2.5;4.接管直徑：1220×6；5.使用介質：高爐凈煤氣，介質溫度：小于等于250；6.閥體、碟板材料：碳鋼7

10、.密封圈材料：軟硬層疊式不銹鋼金屬片8.填料：柔性石墨等9.帶配對法蘭及緊固密封件；密封墊片材質為不銹鋼石墨包覆墊片。10.使用環境：類2區爆炸性氣體環境危險區域11.電動驅動裝置：隔爆型，dBT412.閥門啟閉時間：45s13.電機：防爆電機，380V14.電源： 380V，3N，50Hz15.其他要求： 在不拆卸閥門的情況下可更換密封圈； 可實現就地和遠程控制； 閥門的三防電氣控制箱由閥門廠成套供貨；要求提供：閥門、法蘭外形安裝尺寸，閥門電控原理圖，閥門重量等資料。臺3新石閥門新石閥門3DN350,PN0.6MPa電動金屬硬密封三偏心蝶閥1.公稱直徑：DN350;2.設計壓力：0.6 MP

11、a；3.型號：D943H-2.5;4.接管直徑：377×6；5.使用介質：高爐凈煤氣，介質溫度：小于等于250；6.閥體、碟板材料：碳鋼7.密封圈材料：軟硬層疊式不銹鋼金屬片8.填料：柔性石墨等9.帶配對法蘭及緊固密封件；密封墊片材質為不銹鋼石墨包覆墊片。10.使用環境：類2區爆炸性氣體環境危險區域11.電動驅動裝置：隔爆型，dBT412.閥門啟閉時間：45 s13.電機：防爆電機，380V14.電源： 380V，3N，50Hz15.其他要求： 在不拆卸閥門的情況下可更換密封圈； 可實現就地和遠程控制； 閥門的三防電氣控制箱由閥門廠成套供貨；要求提供：閥門、法蘭外形安裝尺寸，閥門電控

12、原理圖，閥門重量等資料。臺2新石閥門4DN2600,PN0.05MPa電動全密閉插板閥1.公稱直徑：DN2600;2.設計壓力：0.05 MPa；3.型號：FCF944X-0.5;4.接管直徑：2620×10；5.使用介質：高爐凈煤氣，介質溫度：小于等于250；6.閥體、閘板材料：碳鋼7.閥座、閥桿材料：不銹鋼8.閥門波紋管材質：雙層結構，內層（靠煤氣側）：254SMo外層：316L9.密封圈材料：硅橡膠、氟橡膠（注意煤氣介質的腐蝕性）10.帶配對法蘭及緊固密封件；密封墊片材質為不銹鋼石墨包覆墊片。11.使用環境：類2區爆炸性氣體環境危險區域12.電動驅動裝置：隔爆型，dBT413.

13、閥門啟閉時間：150 s14.電機：防爆電機，380V15.電源： 380V，3N，50Hz16.其他要求： 閥門采用全封閉，操作時不對外泄露煤氣。閥門設有氮?dú)獯祾呖住ｉy門設有排水管接口。在不拆卸閥門的情況下可更換密封圈； 可實現就地和遠程控制； 閥門的三防電氣控制箱由閥門廠成套供貨；閥門、法蘭外形安裝尺寸請嚴格按技術協議要求提供：閥門電控原理圖，閥門重量等資料。臺2新石閥門新石閥門5DN1200,PN0.05MPa電動盲板閥1.公稱直徑：DN1200;2.設計壓力：0.05 MPa；3.參考型號：F943X-0.5;4.接管直徑：1220×6；5.使用介質：高爐凈煤氣，介質溫度：小

14、于等于250；6.閥體、閘板材料：碳鋼7.閥座、閥桿材料：不銹鋼8.閥門波紋管材質：雙層結構，內層（靠煤氣側）：254SMo外層：316L9.密封圈材料：硅橡膠、氟橡膠（注意煤氣介質的腐蝕性）10.帶配對法蘭及緊固密封件；密封墊片材質為不銹鋼石墨包覆墊片。11.使用環境：類2區爆炸性氣體環境危險區域12.電動驅動裝置：隔爆型，dBT413.閥門啟閉時間：150 s14.電機：防爆電機，380V15.電源： 380V，3N，50Hz16.其他要求： 在不拆卸閥門的情況下可更換密封圈；可實現就地和遠程控制；閥門的三防電氣控制箱由閥門廠成套供貨；閥門、法蘭外形安裝尺寸請嚴格按技術協議要求提供：閥門電

15、控原理圖，閥門重量等資料。臺3新石閥門5手動盲板閥F43X-6 DN350 PN0.6MPa 帶配對法蘭、密封緊固件，墊片采用金屬包覆石墨墊片。臺2新石閥門3.2設計、制造要求 電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥性能、設計制造及技術要求均應符合國家標準(GB)、行業標準與制造廠工廠標準。賣方應根據雙方約定的主要技術參數和設備設計、制造要求編制制造加工工藝。3.2.1材料 賣方負責的全部材料均應具有材質證明（原件）、出廠合格證書（原件）、質保書等。全部材料進廠應進行復檢，材料復檢應有檢測報告。賣方應采用合格材料。銹蝕嚴重或有缺陷的材料禁用。3.2.2焊接所有

16、焊接件的焊接工藝、焊前準備、施焊、焊件矯形、焊后熱處理、焊后表面處理、焊縫質檢和焊縫修補等技術要求必須符合國標、行業標準或買方提供的技術資料及技術協議的規定。買方監制人員有權檢查焊接人員的上崗證書和工藝實施與工藝設計的吻合性。3.2.3鑄造鑄件應按國標及買方的技術資料的規定鑄造，同爐批號取一組進行試驗。3.2.4鍛造鍛件的鍛造、質量檢查、探傷、熱處理及硬度等均應符合國標、行業標準中規定的要求參數。3.2.5機械加工所有機加工件的加工精度應符合圖紙和技術資料的規定。3.2.6組裝所有設備均按圖紙、技術資料的規定進行組裝。3.27制造和檢驗主要標準通用閥門 法蘭和對夾連接蝶閥 GB/T12238-

17、1989封閉式眼鏡閥 JB/T6901-1993煉鐵機械設備工程安裝驗收規范 GB50372-2006通用閥門 壓力試驗 GB/T13927-1992 平面、突面對焊鋼制管法蘭 GB/T9115.1-2000通用閥門材料 JB/T5300-91重型機械通用技術條件·產品檢驗 JB/T5000.11998重型機械通用技術條件·火焰切割 JB/T5000.21998重型機械通用技術條件·焊接件 JB/T5000.31998重型機械通用技術條件·鑄鐵件 JB/T5000.41998重型機械通用技術條件·有色金屬鑄件 JB/T5000.51998 重型

18、機械通用技術條件·鑄鋼件 JB/T5000.619983.3產品技術描述： 制造廠家提供的成套設備必須滿足原始技術參數的要求。3.3.1電動三偏心多層次金屬硬密封蝶閥a. 結構形式：斜板式多層次金屬硬密封結構；采用三維偏心原理，在閥門開啟時密封圈與閥座能迅速脫離，減少了摩擦，而且具有越關越緊及密封副磨損補償功能，從而延長了閥門的使用壽命；閥體法蘭采用刀尖角R0.6的細紋水線以增強密封性能；閥門采用整體焊接,既可保證閥門的整體剛性,又可保證閥門的高載荷.b. 材質：殼體、蝶板：碳鋼密封圈：304+XB450復合材料 （同時具有一定強度與金屬?gòu)椥詠?lái)增強密封性并具有耐腐蝕性）閥軸：馬氏體不

19、銹鋼2Cr13（增加內件的耐腐蝕性及耐高溫性）閥座：304（增強密封性及耐腐蝕性）軸套：銅合金（ZCuAl10Fe3II）c. 閥軸密封形式：填料函形式密封（填料材質為柔性石墨填料，使得軸封處在高溫下仍具有良好的密封性能，且具有一定的潤滑減摩作用，從而減少了閥軸在動作過程中磨損。）d. 連接形式和法蘭標準： GB/T9115.1-2000 e. 驅動形式：電動電動裝置選用常州環宇或常州精迪產品； 防爆型； 防護等級：IP55。電動裝置型號:DN2600：DQW6300 輸出扭矩 63000N.m DN1200：DQW2000 輸出扭矩 20000N.mDN350：QAW120 輸出扭矩 120

20、0N.m3.3.2電動全密閉插板閥a、結構型式：1)、電動全密閉插板閥由閥體、閥板、伸縮體、波紋管、側閥體、行走裝置、松開夾緊裝置、頂桿機構；放散口、排灰口、氮?dú)獯祾呖?、檢修工藝孔、清灰檢修孔、排水管接口等組成；2)、閥門的啟閉由裝在閥門上的行走電動裝置驅動鏈輪鏈條機構（帶防塵設施）帶動閥板運動。閥板的夾緊、松開由閥門上的松開夾緊電動裝置帶動閥板軸向移動，從而達到閥板的夾緊、松開；3)、伸縮部位采用不銹鋼波紋管，為防止波紋管腐蝕，在波紋管與導流筒之間應有良好密封機構。閥體進行內防腐蝕處理；4)、閥體、閥板、密封副采用不銹鋼與橡膠接觸，密封可靠，使用壽命長；5）、密封圈采用特種硅橡膠，密封圈安裝

21、在閥板上，便于安裝和更換；6）、采用蝸輪蝸桿減速裝置，絲桿可以實現多回轉，脫開距離大，有利于保護密封面；7）、夾緊結構采用絲桿螺母副，夾緊、松開動作迅速，自鎖性好。b、材質：閥體、閥板：優質碳素鋼 Q235-B密封圈：硅橡膠 （耐高溫，低溫，穩定性較高）閥軸：馬氏體不銹鋼2Cr13（增加內件的耐腐蝕性及耐高溫性）閥座：優質碳素鋼 Q235-A，表面滾壓，研磨電鍍鎳金屬（增強密封面的表面粗糙度，耐腐蝕性及防銹性，增加閥門的整體壽命）螺母：球墨鑄鐵（具有較全面的機械性能和較強的可加工性）波紋管：采用雙層結構，內層254SMo,外層316L厚度為1mm,帶導流筒材質16Mn,厚度為14mmc. 連接

22、形式和法蘭標準： GB/T9115.1-2000 d. 常年提供閥門配套橡膠密封圈和波紋管。e. 驅動形式：電動（防爆結構）電動裝置選用常州環宇或常州精迪產品； 防爆型； 防護等級：IP55。電動裝置型號:夾緊松開用：DQW4000 輸出扭矩 40000N.m 行走用： DQW600 輸出扭矩 6000N.m3.3.3電動盲板閥1）. 結構形式：扇形盲板閥采用三連桿螺母副作用，保證三根螺桿具有同步性，在閥門開啟時通過螺旋作用密封圈與閥座能迅速脫離，減少了摩擦，使得閥門在行走過程中不擦傷密封圈，行走輕便，而且密封圈裝在閥板上，便于更換。2）.材質：閥體、閥板：優質碳素鋼 Q235-B密封圈：硅橡

23、膠 （耐高溫，低溫，穩定性較高）閥軸：馬氏體不銹鋼2Cr13（增加內件的耐腐蝕性及耐高溫性）閥座：優質碳素鋼 Q235-A，表面滾壓，研磨電鍍鎳金屬（增強密封面的表面粗糙度，耐腐蝕性及防銹性，增加閥門的整體壽命）螺母：球墨鑄鐵（具有較全面的機械性能和較強的可加工性）波紋管：采用雙層結構，內層254SMo,外層316L厚度為0.8mm,帶導流筒材質16Mn,厚度為12mm3）. 連接形式和法蘭標準： GB/T9115.1-2000 4）. 常年提供閥門配套橡膠密封圈和波紋管。5）. 驅動形式：電動（防爆結構）電動推桿型號:DTZN1600 防護等級：IP55電動推桿選用啟東金泰產品。3.3.4手

24、動盲板閥1）. 結構形式：扇形盲板閥采用三連桿螺母副作用，保證三根螺桿具有同步性，在閥門開啟時通過螺旋作用密封圈與閥座能迅速脫離，減少了摩擦，使得閥門在行走過程中不擦傷密封圈，行走輕便，而且密封圈裝在閥板上，便于更換。2）.材質：閥體、閥板：優質碳素鋼 Q235-B密封圈：硅橡膠 （耐高溫，低溫，穩定性較高）閥軸：馬氏體不銹鋼2Cr13（增加內件的耐腐蝕性及耐高溫性）閥座：優質碳素鋼 Q235-A，表面滾壓，研磨電鍍鎳金屬（增強密封面的表面粗糙度，耐腐蝕性及防銹性，增加閥門的整體壽命）螺母：球墨鑄鐵（具有較全面的機械性能和較強的可加工性）3）. 連接形式和法蘭標準： GB/T9115.1-20

25、004. 設備供貨范圍本協議供貨范圍包括： 2×1260m3高爐主要設備（燃?xì)獾诙┯梅辣妱?dòng)三偏心多層次金屬硬密封蝶閥（DN2600 PN0.25Mpa）2臺；電動金屬硬密封三偏心蝶閥（DN1200 PN0.25Mpa）3臺（DN350 PN0.6Mpa）2臺；電動全密閉插板閥（DN2600 PN0.05Mpa）2臺；電動盲板閥（DN1200 PN0.05Mpa）3臺，手動盲板閥（F43X-6 DN350 PN0.6MPa）2臺?？偣?4臺完整成套設備。主要包括但不限于以下：1) 電動三偏心多層次金屬硬密封蝶閥閥門本體（閥門帶端法蘭）；防爆電動裝置；三防電氣控制箱；另帶配對副法蘭

26、，緊固件，不銹鋼石墨包覆墊片。2) 電動全密閉插板閥閥門本體（閥門帶端法蘭）、防爆電動裝置2臺(行走及夾緊各1臺)；三防電氣控制箱；另帶配對副法蘭，緊固件，不銹鋼金屬包覆式密封墊片。3) 電動盲板閥閥門本體（閥門帶端法蘭）、防爆電動推桿裝置2臺(行走及夾緊各1臺)；三防電氣控制箱；另帶配對副法蘭，緊固件，不銹鋼金屬包覆式密封墊片。4） 手動盲板閥閥門本體（閥門帶端法蘭）、手輪；另帶配對副法蘭，緊固件，不銹鋼金屬包覆式密封墊片。 4.1供貨范圍表 供貨范圍（主要包括但不限于以下） 表1 序號設備名稱技術參數單位數量生產廠家備注1防爆電動三偏心多層次金屬硬密封蝶閥D943H-2.5C；DN2600

27、；PN0.25MPa臺2新石閥門帶三防電氣控制箱（低壓原件采用施耐德產品，操作面板采用不銹鋼材質）、配對法蘭、密封墊片及緊固件2電動金屬硬密封三偏心蝶閥D943H-2.5C；DN1200；PN0.25MPa臺33電動金屬硬密封三偏心蝶閥D943H-6C；DN350；PN0.6MPa臺24電動全密閉插板閥FCF944X-0.5C；DN2600；PN0.05MPa臺25電動盲板閥F943X-0.5C；DN1200；PN0.05MPa臺36手動盲板閥F43X-6 DN350 PN0.6MPa 臺24.2 隨機備品、備件清單 隨機備品、備件清單（含在供貨范圍內） 表2序號設備名稱技術規格及參數單位數量

28、生產廠家備注1電動全密閉插板閥密封條FCF944X-0.5C；DN2600；PN0.05MPa條42電動盲板閥密封條F943X-0.5C；DN1200；PN0.05MPa條63手動盲板閥F43X-6 DN350 PN0.6MPa 條44.3推薦的2年內正常生產的備品、備件清單 2年內正常生產的備品、備件清單（不在本供貨范圍內） 表3序號名 稱技術規格及參數單位數量生產廠家正常條件使用壽命（月）14.4賣方采購的配套件、外協件及供應商 配套件、外協件及供應商 （主要包括但不限于以下） 表4序號設備名稱技術規格及參數單位數量生產廠家備注1防爆電動裝置DQW6300 2臺DQW2000 3臺QAW1

29、20 2臺DQW4000 2臺DQW600 2臺套11常州環宇常州精迪2防爆電動推桿裝置DTZN1600 6臺套6啟東金泰3防爆電動推桿用接近開關Ni15-M30-AP6X個12圖爾克4.4.1屬賣方供貨的主要外購配套件、外協件按照雙方確定的供應商賣方進行采購。4.4.2由買方提出的主要外購配套件、外協件供應商在按本協議雙方共同確定后，應等同于賣方提出的配套件、外協件供應商，雙方對此均無異議。4.4.3買方有去賣方主要外購件、外協件供應商處檢查、監制的權力，賣方有義務協調、提供便利、派員聯系、隨同。4.4.4配套件如需變更，賣方須書面通知買方，在保證不影響設備性能、參數和壽命，不損害買方利益的

30、前提下，須由買方確認并對技術協議進行修訂，雙方代表重新簽認；未經買方書面確認外購配套件、外協件視為合同違約。4.5本供貨范圍內的易損、易耗件在設備考核期（正常使用壽命期）滿日前，由于本身質量而出現問題的賣方應及時、無條件提供，并承擔由此產生的一切風險和費用。5. 資料交付要求和時間5.1 設計資料5.1.1設備合同簽定的同時，賣方向買方提供如下圖紙與設計所需資料（簽字版紙質圖一式4套，Acad格式電子版1套）：1）電動三偏心多層次金屬硬密封蝶閥、電動全密閉插板閥和電動盲板閥、手動盲板閥總裝圖、布置圖（平面、立面）；2）設備重量、基礎外載荷資料； 3）閥門電控原理圖；4）管路接口位置、尺寸資料；

31、5）其它需要的設計資料。5.1.2賣方提供的資料都必須由賣方簽字和加蓋公章，并注明“天津軋三友發2*1260高爐工程專用”的字樣。雙方互相交付圖紙、資料以雙方聯絡和/或設計人員簽字，加蓋公章以確認圖紙、資料的有效性。5.2賣方供貨設備計劃、圖紙審查的內容及時間5.2.1在合同生效30天內，賣方至少提前兩周通知買方進行設計審查，具體地點帶定。5.2.2在合同生效30天內，賣方應向買方提供設計、制造、檢驗、運輸?shù)仍敿?xì)進度計劃、檢驗、試驗程序資料和質量控制計劃和檢驗大綱，并經過買方確認后，方可實施。5.3設備交付前45天提供買方確認后的檢驗大綱、調試說明書等資料肆份。5.4發貨前（30日），賣方須提

32、供下列文件肆份：1）供貨閥門總裝圖、部件圖、易損件圖等；2）供貨閥門電氣原理圖、端子接線圖等3）供貨閥門安裝、運行和維護使用手冊及技術說明書；4）所供設備的易損件、備件清單。5）上述資料內容的CD光盤一張。6）賣方供貨的外購配套件、外協件等買方在今后使用過程中可能需要的技術資料（可不附CD光盤）。5.5隨機資料肆套：1）裝箱清單、合格證、產品質量證明文件（1份/臺）；2）主要部件材料檢測報告；3）主要外購設備的質量證明文件（包括進口設備、材料的商檢報告）；4）主要加工工藝過程工序質量檢測資料；5）供貨閥門出廠檢驗及試驗報告；6）供貨閥門總裝圖、部件圖、易損件圖等；7）供貨閥門電氣原理圖、端子接

33、線圖等；8）所提供設備的易損件、備件清單；9）供貨閥門安裝、運行和維護使用手冊及說明書； 10）上述資料內容的CD光盤一張。5.6 圖紙應標明隨每項部件所供給的附件，而且標明每個部件的型號、參數和規格數量。5.7賣方應提供所有設備的保證性能、接口特點及結構形式。賣方應負責上述資料的準確性，并與技術協議中指定的性能要求一致。6. 買方專家的派遣 6.1為了保證設備制造的質量，買方對有關設備、制造、檢驗全過程進行監督、簽認必要的質量過程控制表格等文件。6.2對于買方專家所提出關于設備在設計、技術資料、制造、圖紙、數據、工藝、設備、分析方法、合作制造廠等方面的問題，賣方有義務詳細解釋。7.買賣雙方的

34、責任和義務7.1買方的責任7.1.1買方應對向賣方提供設備制造所需的性能參數及要求的準確性負責。 7.1.2買方負責賣方成套供貨范圍設備之外的工廠設計、電儀控設計與土建施工設計。7.1.3買方有權派人員到賣方進行駐廠監制、監督、指導及驗收。7.1.4買方應為賣方現場服務技術人員提供工作方便，并負責協調賣方與設備安裝、土建施工單位的關系。7.1.5買方專家在對設備的監制過程中，發現設備不能滿足合同和協議的要求，買方專家有權要求賣方修理或報廢重新制造，賣方應該滿足買方以及買方專家的要求。7.1.6買方應及時回復賣方在設備制造過程中提出的合理的、與本合同產品相關的問題?；貜?fù)應以書面形式交付買方現場監

35、制人員簽收。7.2賣方的責任7.2.1賣方按技術協議的規定，按時向買方提供工廠設計所需的設計圖紙及中間技術資料。賣方對其正確性，完整性和發出時間負責。7.2.2賣方負責履行設備的交貨進度。7.2.3賣方須編制詳細的時間進度表，包括工作的實施、材料的采購直到設備發給買方的時間。在這個進度表的編制中，應考慮：合同的要求、賣方的特點、部件和材料采購的條件以及買方的配套供貨商的相關說明。7.2.4賣方應建立完整的進度表，其中應包括鍛造、鑄造、焊接、加工、試驗、組裝、最終檢查等資料。賣方應在工序?qū)嵤┣安贿t于一周將進度表提供買方監制人員。買方監制人員有權核查賣方進度表執行情況并要求賣方作出實際周報表，周報

36、表應加蓋賣方公章后交付買方監制人員。7.2.5賣方制造、檢查的標準及質量控制的標準應是現行國家標準和買方和賣方共同同意采用的賣方(廠)標準。7.2.6賣方應及時準備合同設備制造所需的關鍵材料及配套件，以保證在開始制造時得到這些材料及配套件。最終的采購范圍以詳細設計圖紙材料表為準。7.2.7賣方所采用的國家標準和選購的材料應等同或高于賣方(廠)標準和材料，如果有偏差，賣方須得到買方的書面同意。7.2.8賣方對其采購的設備、零部件（包括選擇國外標準采購件）的質量、功能及發出時間負責。7.2.9賣方應提供相應的內部運行部門/關系圖示或資料，指定對口聯系人員。賣方應確保買方專家能對合同設備進行指導、檢

37、查，并有權了解設備制造的進度和提出與設備制造有關的建議、要求，以確保設備制造的質量及進度。7.2.10賣方應向在賣方工作的買方專家提供必要的辦公條件。8. 設備的監制、檢驗/試驗和驗收8.1 設備監制8.1.1買方有權對本次招標的所有設備進行全過程監制，對設備制造、組裝、檢驗、試驗和包裝質量進行控制。8.1.2買方監制代表有權通過賣方有關部門查（借）閱賣方的與本次招標設備有關的標準（包括工廠標準）、圖紙、資料、工藝及實際工藝過程和檢驗記錄（包括中間檢驗記錄）。如果買方這些工作與賣方內部規定有沖突之處，賣方應在滿足買方合理要求前提下妥善協調內部關系，協助買方代表執行任務。8.1.3買方監制代表在

38、監制過程中，如需借用賣方的檢測工具對設備進行檢測，賣方應予以配合。8.1.4對于在賣方外委協作廠制造加工的屬本次招標設備范圍的零部件，如買方監制代表認為有必要前往檢驗（查），賣方有義務積極配合并提供方便。如果賣方外委協作廠有拒絕買方監制代表的規定或慣例，賣方則應事先聲明；買方有要求賣方更換外委協作廠的權力。8.1.5買方監制代表在監制過程中如發現設備、材料缺陷或不符合規定的標準和不能滿足設計要求時，有權提出修理和報廢重新制造的要求，賣方應滿足其要求，以保證設備質量。無論買方是否要求和是否知道，賣方均有義務主動及時的向買方通報合同設備制造過程中出現的較大質量缺陷和問題，不得隱瞞，在買方不知道的情

39、況下賣方不得擅自處理。凡需見證的檢驗項目，賣方應正式提供監檢的檢驗或試驗記錄。監造工程師審閱檢驗記錄有疑問時，有權對監檢項目進行復查和抽查，賣方應主動提供方便和配合。 賣方對監造工程師提出的設備質量問題，應給予及時處理和答復。8.1.6無論買方是否參與監制，均不能視為賣方按合同規定應承擔的質量保證的解除，也不能免除賣方對設備質量應付的責任。8.1.7買方的監督代表和賣方的技術人員，保持密切聯系，定期會面，及時解決設備制造和安裝中的問題。8.1.8監制、催交范圍及方式根據買方與賣方的訂貨合同、供貨計劃及賣方制訂的生產進度，以及對產品制造質量的要求，由買方監控工程師以巡回監檢的形式進行設備監制、催交。 監制、催交范圍：對合同產品從原材料供應、加工制造、裝配、出廠試驗到包裝的質量見證。 質量監制、催交方式分停工待檢點H點，現場見證點W點和文
