宜春電信LTE網絡簇11(靖安縣)簇優化報告

1、 中國電信LTE項目宜春市簇優化報告中國電信LTE項目宜春市簇11（靖安縣）優化報告2015 年 1 月目錄1概述31.1測試區域概況31.2測試目的41.3測試工具41.4測試要求42DT測試 - 優化前測試42.1Serving RSRP-下載測試52.2Serving SINR-下載測試62.3PDCP DL Throughput62.4PDCP UP Throughput72.5事件分析83DT測試 - 問題點分析83.1問題區域與未開通站點分布81靖羅線重疊覆蓋問題92沿河西路越區覆蓋導致的模三干擾103靖安縣職業技術學院路段弱覆蓋問題114后港西路與石馬中路路段弱覆蓋125靖安縣中

2、特公司路段模三干擾136后港東路弱覆蓋問題157靖安縣君泰賓館越區覆蓋問題168靖安縣南環西路弱覆蓋問題179靖安縣電信大樓與靖安縣君泰賓館間路段弱覆蓋183.2需要新建站點類191南環西路路段靖安縣南環西路路段弱覆蓋問題192靖安縣電信大樓與靖安縣君泰賓館間路段弱覆蓋194總結20附件：優化調整方案20201 概述1.1 測試區域概況簇11位于宜春市靖安縣，簇所屬區域?yàn)榭h區，簇區內建筑較為密集，路況較為復雜，按地物特征劃分為一般縣區,簇11一期共16個室外宏站（包含4個增補站點），目前已開通11個，未開通站點5個，未開通站點為：YC_LF_Z_靖安縣勞動局BBU，YC_LF_Z_靖安縣賓館_

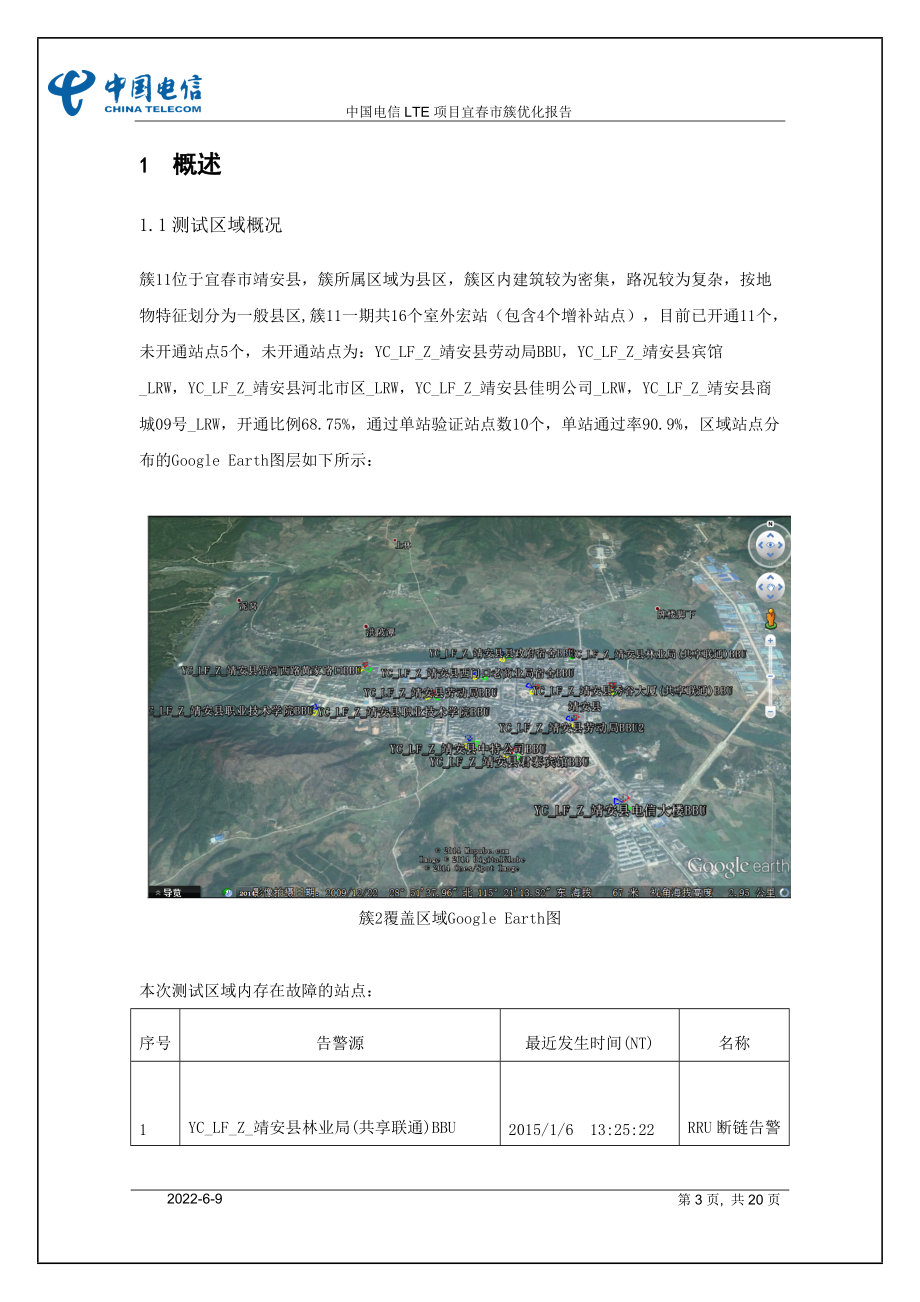

3、LRW，YC_LF_Z_靖安縣河北市區_LRW，YC_LF_Z_靖安縣佳明公司_LRW，YC_LF_Z_靖安縣商城09號_LRW，開通比例68.75%，通過單站驗證站點數10個，單站通過率90.9%，區域站點分布的Google Earth圖層如下所示：簇2覆蓋區域Google Earth圖本次測試區域內存在故障的站點：序號告警源最近發生時間(NT)名稱1YC_LF_Z_靖安縣林業局(共享聯通)BBU2015/1/6 13:25:22RRU斷鏈告警1.2 測試目的在FDD-LTE網絡建設初期，在已開通站點形成片區域，為FDD-LTE網絡提前進入商用打好基礎，為提前體驗4G帶來的高速服務做好準備。

4、1.3 測試工具序號項目?jī)?nèi)容1測試軟件NetArtist CXT V4.102測試終端MF8313測試方式下載大的數據進行FTP保持下載/上傳測試（多線程，兩部電腦同時測試，一個上行一個下行）；掉線后進行重新下載；1.4 測試要求按客戶要求的指定路線，兩臺電腦分別進行上傳及下載多線程操作，記錄相應log測試時，保證上傳和下載都不中斷。2 DT測試 - 優化前測試總體對比：簇編號測試時間平均RSRP平均SINR平均下行吞吐率(Mbps)平均上行吞吐率(Mbps)RSRP-110dbm的比例(下載)SINR-3db的比例(下載)驗收標準-35Mbps25Mbps98%98%11（靖安縣）2015/

5、1/7-88.4114.2231.01026.09098.64%97.64%簇編號里程掉話率（%）初始接入成功率（%）切換成功率（%）驗收標準<=1%>=98%>=98%T110%100%100%小結：簇2第一次拉網測試，除存在斷站告警站點覆蓋區域，簇2（行政區）整體覆蓋一般，下載平均速率31.010Mbps，上傳平均速率26.090Mbps。因YC_LF_Z_靖安縣勞動局BBU、YC_LF_Z_靖安縣賓館_LRW、YC_LF_Z_靖安縣河北市區_LRW、YC_LF_Z_靖安縣佳明公司_LRW未開啟，YC_LF_Z_靖安縣林業局(共享聯通)BBU RRU斷鏈告警，部分路段出現

6、弱覆蓋與低速率現象。2.1 Serving RSRP-下載測試優化前優化后）小結：從測試結果可以看到，大于RSRP大于-110dBm的覆蓋率為98.64%2.2 Serving SINR-下載測試優化前優化后（對比圖）小結：從測試結果可以看出，優化前SINR大于-3dB路段占的比例為97.64%。2.3 PDCP DL Throughput優化前優化后（對比圖）小結：從測試結果可以看出，優化前下載速率大于12M路段占的比例為84.04%。2.4 PDCP UP Throughput優化前優化后（對比圖）小結：從測試結果可以看出，優化前上傳速率大于5M路段占的比例為98.76%。2.5 事件分析

7、T0T11 從測試結果來看，優化前存在3次掉線與9個低速率區域。 3 DT測試 - 問題點分析3.1 問題區域與未開通站點分布圖1. 問題整體分布圖1 靖羅線重疊覆蓋問題Ø 問題描述：靖羅線路段，測試車輛沿著靖羅線由南向北行駛，UE占用靖安縣東方路27號_RW_1小區信號（PCI:45，RSRP：-94， SINR：6.4），靖安縣遠南集團_RW_3（PCI：161，RSRP：-93），靖安縣遠南集團_RW_2（ PCI: 160, RSRP:-99）,靖安縣合力照明_RW_3（PCI:175,RSRP:-95）,靖安縣縣政府宿舍_RW_1(PCI:23,RSRP:-96)，對比RS

8、RP值發現該路段鄰小區與服務小區RSRP值相差均在6dB以內的小區個數存在4個>3個，存在重疊覆蓋現象。Ø 問題分析：由上圖可以看出，該路段主服務小區靖安縣東方東路27號_RW_1，距離該路段753米，RSRP：-94，該路段本應由靖安縣林業局（共享聯通）_RW_1小區與靖安縣商城09號_LRW_3小區共同覆蓋，但靖安縣林業局（共享聯通）_RW_1小區所在站點RRU斷鏈告警，靖安縣商城09號_LRW_3小區所在站點未開通，需處理靖安縣林業局（共享聯通）的告警并開通靖安縣商城09號站點，同時控制靖安縣遠南集團_RW_2、靖安縣遠南集團_RW_3小區與靖安縣合力照明_RW_3的覆蓋

9、來解決該路段的覆蓋問題。Ø 優化方案： 1、開通靖安縣商城09號站點并添加與周圍站點鄰區關系；2、調整靖安縣遠南集團_RW_3電子下傾角由1°至10°；3、調整靖安縣遠南集團_RW_2電子下傾角由0°至10°；4、調整靖安縣合力照明_RW_3電子下傾角由1°至10°；5、處理靖安縣林業局（共享聯通）的告警。Ø 優化效果：2 沿河西路越區覆蓋導致的模三干擾Ø 問題描述：沿河西路路段，測試車輛沿著沿河西路由東向西行駛，UE服務小區為靖安縣羅灣電廠_RW_3（PCI：8，RSRP：-102，SINR：4.9），

10、鄰小區靖安縣西門口老商業局宿舍_RW_3（PCI:20,RSRP:-108），靖安縣縣政府宿舍_RW_1（PCI:174，RSRP：102），靖安縣沿河西路黃家路口（PCI:43,RSRP:-106），鄰小區與服務小區RSRP值相差在6dB以內的站點數為3個，存在重疊覆蓋；鄰小區靖安縣西門口老商業局宿舍_RW_3（PCI:20）與服務小區靖安縣羅灣電池_RW_3（PCI：8）存在模三干擾（模均為2）；且服務小區中靖安縣羅灣電池_RW_3距離該路段1606米，存在越區現象，綜合該路段存在越區覆蓋、模三干擾、重疊覆蓋。Ø 問題分析：該路段應由靖安縣佳明公司_LRW_2小區覆蓋，但該小區所

11、在站點尚未開通，而服務小區靖安縣羅灣電廠_RW_3(PCI:8)由于越區并與鄰小區靖安縣西門口老商業局宿舍_RW_3（PCI:20）小區存在模三干擾（模均為2），導致SINR值偏低，需控制其覆蓋。 Ø 優化方案：1、開通靖安縣佳明公司_LRW站點并添加與周圍站點的鄰區關系；2、調整靖安縣羅灣電廠_RW_3小區電子下傾角由3°至10°度。Ø 優化效果：3 靖安縣職業技術學院路段弱覆蓋問題Ø 問題描述：測試車輛行駛至靖安縣職業技術學院站點附近，UE占用靖安縣職業技術學院_RW_3小區信號（PCI:17，RSRP：-104，SINR:5.3）,鄰小區

12、靖安縣沿河西路黃家路口_RW_3（PCI：44）與服務小區存在模三干擾（模均為2），導致SINR值偏低。 Ø 問題分析：由上圖可以看出該路段SINR值（SINR=5）較差，該路段服務小區為靖安縣職業技術學院_RW_3，經勘站，該站點偏低（15米），且下傾角偏大，無法較好的覆蓋此路段，需加強其覆蓋范圍；且鄰小區靖安縣沿河西路黃家路口_RW_3（PCI：44）與服務小區（PCI：17）存在模三干擾（模均為2）導致SINR值偏低。Ø 優化方案：1、將靖安縣職業技術學院_RW_3小區機械下傾角由5°調至2°并調整靖安縣沿河西路黃家路口_RW_3電子下傾角由3&#

13、176;至10°。 Ø 優化效果：4 后港西路與石馬中路路段弱覆蓋Ø 問題描述：后港西路與石馬中路路段，測試車輛沿石馬中路由北向南行駛，UE占用靖安縣西門口老商業局宿舍_RW_3小區（PCI：19，RSRP：-112，SINR：-4.5）信號，鄰小區靖安縣中特公司_RW_1（RSRP：-114），靖安縣沿河西路黃家路口_RW_2(RSRP:-116)，服務小區與鄰小區RSRP都很差，存在明顯弱覆蓋。Ø 問題分析：該路段本應由靖安縣勞動局_RW_2小區覆蓋，但該小區所在站點尚未開通，致使該路段覆蓋較差，開通靖安縣勞動局_RW，同時控制鄰小區靖安縣沿河西路黃

14、家路口_RW_2的覆蓋，從而解決問題路段的覆蓋。Ø 優化方案：1、 開通靖安縣勞動局_RW站點并添加與周圍站點的鄰區關系；2、 將靖安縣沿河西路黃家路口_RW_2小區電子下傾角由0°調至10°；Ø 優化效果：5 靖安縣中特公司路段模三干擾Ø 問題描述：測試車輛行駛至靖安縣中特公司附近，UE占用靖安縣中特公司_RW_1信號（PCI：201，RSRP：-92，SINR：-6.5），鄰小區靖安縣君泰賓館_RW_1（PCI:177,RSRP:-98）,；鄰小區與主服務小區存在模三干擾（模均為0），導致SINR（SINR=-6.5）與下載速率偏低。

15、16; 問題分析：從上圖鄰區列表中可看出該路段覆蓋正常（RSRP:-92）,但SINR（SINR:-6.5）值較差，是因?yàn)猷徯^(qū)靖安縣君泰賓館_RW_1（PCI:177）與服務小區靖安縣中特公司_RW_1(PCI:201)存在模三干擾(模均為0)，而兩站點相距較近（290m），調整下傾角不能較好的解決該路段出現的干擾，需更改靖安縣中特公司_RW_1小區PCI，并調整靖安縣君泰賓館_RW_1小區覆蓋方向即方位角，從而解決該路段出現的模三干擾。Ø 優化方案：1、 將靖安縣中特公司_RW_1小區的PCI（PCI：201）改為203，將靖安縣中特公司_RW_3的PCI（PCI:203）改為2

16、01；2、 將靖安縣君泰賓館_RW_1的方位角由0°調至40°。Ø 優化效果：6 后港東路弱覆蓋問題Ø 問題描述：后港東路路段：測試車輛沿后港路由西向東行駛，UE占用靖安中特公司_RW_1小區（PCI:201，RSRP：-115，SINR：6）信號，鄰小區靖安縣君泰賓館_RW_1（PCI:127，RSRP:-114），靖安縣秀谷大廈（共享聯通）_RW_2（PCI：121，RSRP：-115），此路段信號較差，致使速率較低Ø 問題分析：該路段本應由靖安縣賓館_RW_1小區覆蓋，但該小區所在站點尚未開通，致使該路段覆蓋較差，需開通該站點并控制鄰小區

17、靖安縣中特公司_RW_1小區與靖安縣君泰賓館_RW_1小區的覆蓋，從而解決問題路段的覆蓋。Ø 優化方案：1、開通靖安縣勞動局_RW站點并添加與周圍站點的鄰區關系； 2、將靖安縣中特公司_RW_1的電子下傾角由3°調至8°； 3、將靖安縣君泰賓館_RW_1的電子下傾角由3°調至10°。 Ø 優化效果：7 靖安縣君泰賓館越區覆蓋問題Ø 問題描述：測試車輛由東向西行駛到靖安縣職業中學站下，UE占用靖安縣君泰賓館_RW_1為服務小區（PCI：177，RSRP：-98，SINR：4.9），鄰小區靖安縣職業中學_RW_1（PCI:16,

18、RSRP：-85），服務小區距離問題路段1403m，存在越區現象，鄰小區RSRP（RSRP：-85）值遠高于主服務小區RSRP（RSRP：-98）,存在切換失敗。Ø 問題分析：從上圖可以看出該路段本應由靖安縣職業中學_RW_1小區，但問題路段由東向西接受靖安縣君泰賓館_RW_1小區信號，服務小區靖安縣君泰賓館_RW_1小區與靖安縣職業中學_RW_1小區且距離過遠，無鄰區配置，造成無法切換。優化方案： 1. 將靖安縣君泰賓館_RW_1小區方位角由0°調至40°；Ø 優化效果：8 靖安縣南環西路弱覆蓋問題Ø 問題描述：測試車輛沿著南環西路由東向西行

19、駛，UE占用靖安縣君泰賓館_RW_1小區（PCI：177，RSRP：-103，SINR：-6.3）,鄰小區靖安縣中特公司_RW_2（PCI:202,RSRP:-101）,鄰小區靖安縣沿河西路黃家路口_RW_2（PCI:43,RSRP:-106），服務小區和鄰小區與該路段距離較遠導致弱覆蓋問題。Ø 問題分析：Ø 從上圖中可以看出該路段RSRP較差，當前覆蓋該路段的主服務小區為靖安縣君泰賓館_RW_1小區，因距離過遠站，且附近近距離范圍無基站，致使該路段RSRP、SINR較差，建議建立新的基站添加鄰區對該路段覆蓋。 Ø 優化方案：需在該路段旁（經度：115.213313，緯度28.511565）位置新建一室外站點，加強該區域的覆蓋。Ø 優化效果：9 靖安縣電信大樓與靖安縣君泰賓館間路段弱覆蓋Ø 問題描述：測試車輛沿由東北向西南行駛，占用靖安縣糧食局_LRW_2小區（PCI：4，RSRP：-113，SINR：2.4）,鄰小區靖安縣電信大樓_RW_3小區（PCI1
